Bàn về ГУ-50

Phải đo thực tế để tính chứ bác:

Không đo Uak, Ugk nói thế nào đc, chắc chỉ có Phù Đổng tube phán đc . Chưa thấy ngựa sắt và nhổ tre của Gióng đèn trình làng, chưa thể rộn ràng như Đại bằng tuổi teen được.



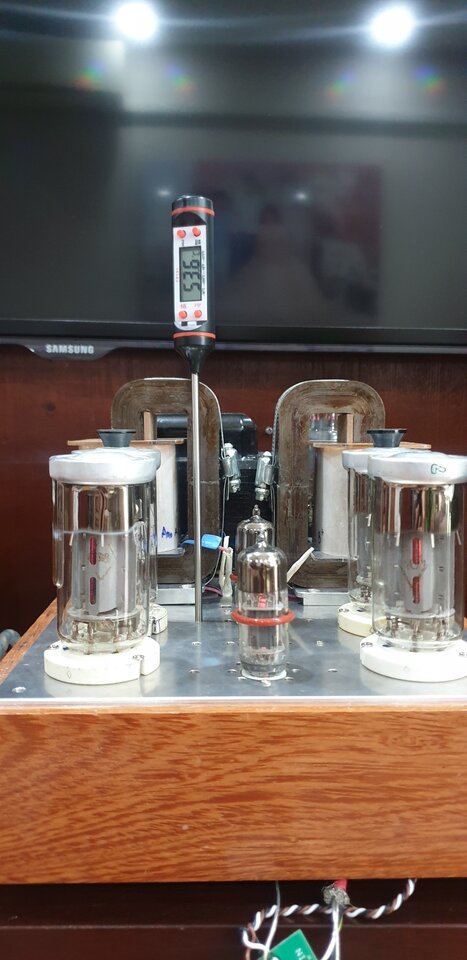

Tối qua mới cắm thử chưa kịp đo đã phải rút ra vội.

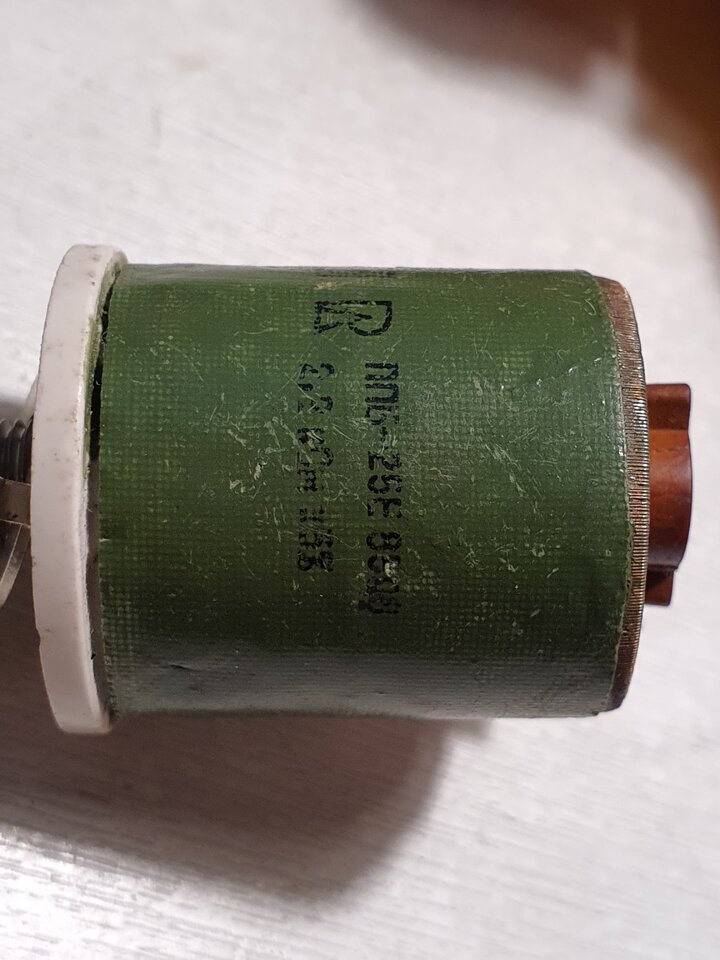

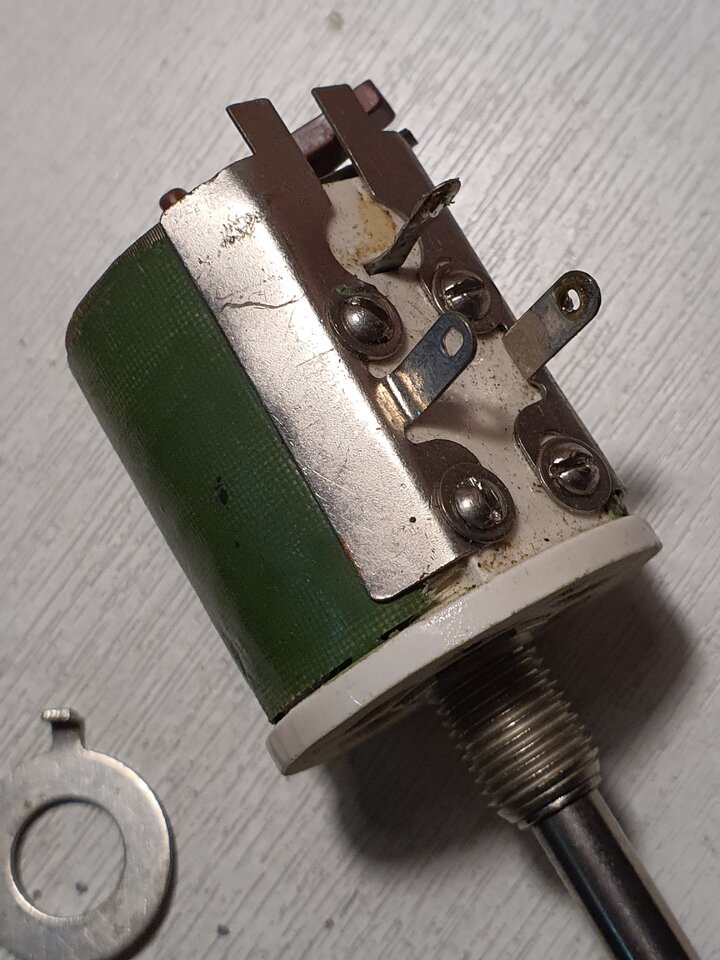

Em dùng trở này, có 3 chân, em để trống 1 chân.
Sẽ gửi các bác số đo sau.



Cái này đc 25w hả bác, có phải 2.2k khg bác?
Bác chưa thấy loại 1k 15w của Tiệp cũ rồi: Tuổi thơ của bác lạ gì con chuồn chuồn ngô, chuối, nó phải tầm như vậy.
Bác mua hộ 4 con 6.8k2w cho 1 kathod
ГУ50, 16 chú hết 32000 là ổn.
Con của bác lớn xác chưa trưởng thành .
Bác đo Kath vs mazz xem đc bn nhé.



Báo cáo các bác, nguyên nhân là ở mối hàn đầu ra của tụ nối tầng vào lưới 2 của GU 50 -》Vấn đề đã được giải quyết.
Giá trị vol tại B+ là 482v
Giá trị tại hai đầu trở thoát GU50 là 65-69v.

Hiện còn vấn đề là hạ cao áp B+ xuống B++ = 320vol và B+++ = 202vol sẽ dùng điện trở thế nào?

Cảm ơn các bác đã giúp.



Sai ở điểm nào bác em nhìn chưa ra



Con trở nối từ 482vdc đến B3+= (480-202) / (2.5/470) công suất cho cao lên 3w.
Con trở từ 480vdc đến B2+= (480-320)/ (98.5/8200), công suất 2w.
Giá trị trở tính ra có thể khó tìm trên tt, làm tròn để mua vs giá trị có sẵn.



Lỗi mối hàn tại điểm này.



Là lỗi mối hàn chứ đâu phải nối vào G2 của ГУ50

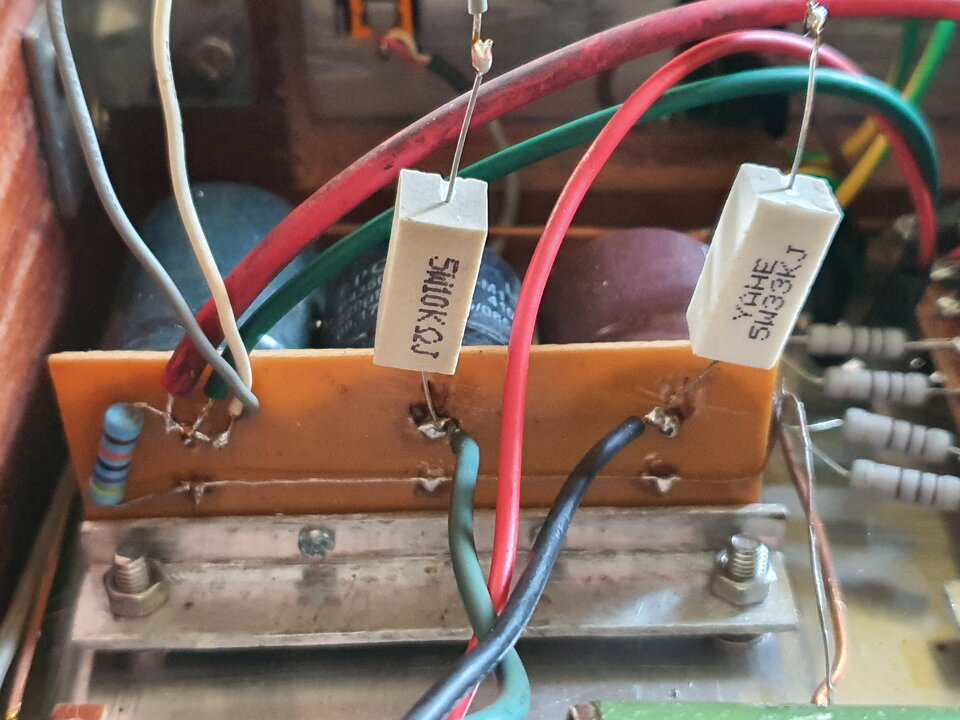

Em lắp trở 5W mà vẫn nóng bỏng tay không sờ được!



Bác lắp theo mạch nào?
Em đang lắp theo mạch đã gửi mà chưa thành công, còn nhiều vấn đề quá.



Trở tàu 5W này chưa chắc được 5W đâu bác. Ngoài ra bác kiểm tra lại dòng xem có thể trở chịu quá công suất. Áp sụt trên R quá lớn chẳng hạn làm dòng tăng.



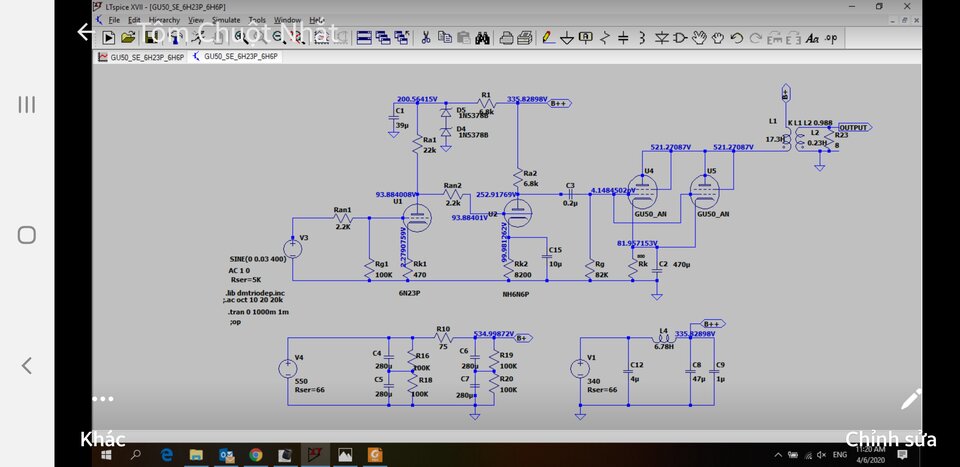

Em có chút băn khoăn, nhờ các bác xem và chỉ giúp!

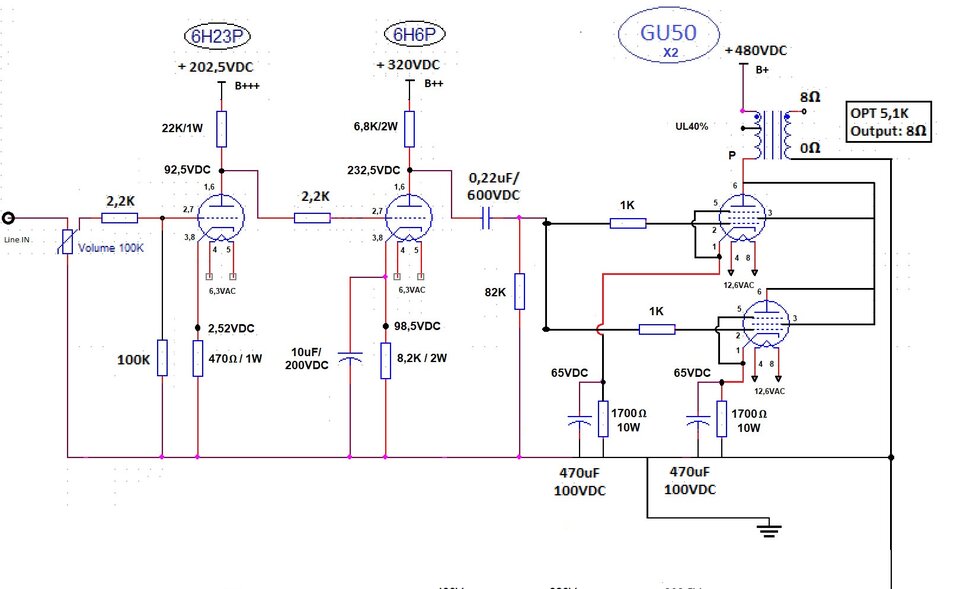

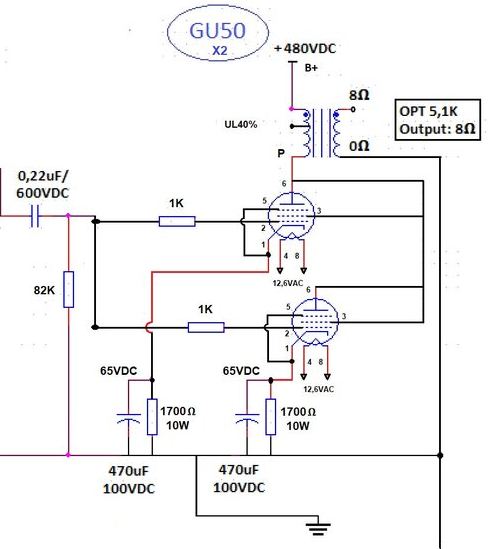

Em có xem một vài mạch, thấy cùng một loại đèn công suất nếu OPT dùng cho SE là 5K thì khi chuyển sang PSE sẽ dùng OPT cỡ 2K5 hoặc nhỏ hơn. Với mạch GU50 PSE bác @TDHien59 đang dùng thì OPT cho PSE là 5K1 có phải là hơi lớn hay phải có lí do gì khác?

Sụt áp 65 V trên trở thoát K có giá trị 1K7 nên dòng tĩnh Ia cỡ 40 mA; Điện áp Uak hay Ua cỡ 410 V. Tạm coi như chỉ có một đèn công suất, đường tải (đoạn 12 màu đỏ, điểm làm việc Q tương ứng áp 410 V, dòng 40 mA) ứng với trở kháng tải Z cỡ 5 K. Điện áp âm tần trên tải có biên độ cực đại Vp cỡ 160 V, công suất ra Vp*Vp/2Z vào cỡ 2.6 W; do vậy nếu lắp cả 2 đèn thì công suất ra hiệu dụng chỉ cỡ 5 W. Em chưa rõ tính như vậy sai ở đâu vì thường đã dùng cấu hình PSE thì chủ yếu là để tăng công suất ra.










Tks for All.



Bên trong thân sứ là trở 2w thậm chí khg đc bác ạ.



Vấn đề của bác chỉ còn tiểu tiết chất lg linh kiện, vui lên bác.



Khg bao h đạt đc SỨC CHỊU ĐỰNG của trở 2w vì cái 2w bị đóng kín đặc lại khg còn khả năng tỏa nhiệt.



Bác đo lại chân 3,8 của V1 đc bao nhiêu VDC hộ nhé.
Có gì đó chưa ổn.



Bác lắp theo mạch hiện tại là chạy được, em chạy OPT 2,5k B+ 550v, Rk 1k/25w (trở nhôm TQ) dòng khoảng 50mA/ 1 bóng.



Bác solo_gl cho hỏi tụ lọc nguồn bác dùng loại bao nhiêu vol? Cách hạ điện áp từ B+ xuống B++ và B+++ thế nào?



1. Băn khoăn của bạn có cơ sở. Biến áp 5k/8r tỷ lệ sơ thứ khác 2,5k/8r. Nếu loại đèn nào R tải 1 đèn cần 5K thì 2 đèn // chọn R tải ~ 1/2 R tải 1 đèn, lý do 2 đèn // Ri còn bằng 1/2 Ri 1 đèn (Việc chọn R tải bao nhiêu tuỳ loại đèn).
2.1 Đường tải bạn vẽ chưa chính xác (xem lại đặc tuyến có phải của đèn? Tớ chưa chơi đèn Nga o có data).
2.2 Bạn cần có giá trị Vpp đưa vào lưới đèn công suất để có giá trị Vpp đặt vào biến áp OPT rồi tính ra giá trị Vrms theo tỷ lệ Ba.
Sơ đồ bạn xem có 3 tầng. Muốn tính được Vpp đưa vào lưới đèn công suất bạn cần chọn giá trị tín hiệu vào đèn đầu ( Vpp vào 1) , vẽ đường tải đèn đầu để xác định Vpp đèn đầu ra (Vpp ra 1). Vpp ra 1 = Vpp vào 2, tiếp tục vẽ đường tải đèn 2 được Vpp ra 2 = Vpp vào đèn công suất.
Bác chủ topic @cungdhv là chuyên gia tube nhờ bác giúp anh em cách vẽ đường tải cho có bài bản để anh em đỡ mò mẫm kiểu "cầm tay chỉ việc" (mà chỉ o biết đúng sai thế nào).
Thanks bác trước.



Nên dùng tụ nguồn 500VDC, bác đo như tôi nói tại đây đi:

Nếu chưa đo chính xác, khg ai tính đc ra con trở suy hao đó đâu, kể cả có các công cụ I tờ hay các Macro từ trang mạng thế giới
Dường như số đo đèn 1 chưa đúng nên tính sẽ sai.



Vừa hỏi bác google, @Pilab đưa đúng đặc tuyến đèn GU50 tại link https://www.cryptomuseum.com/valves/files/LS50.pdf

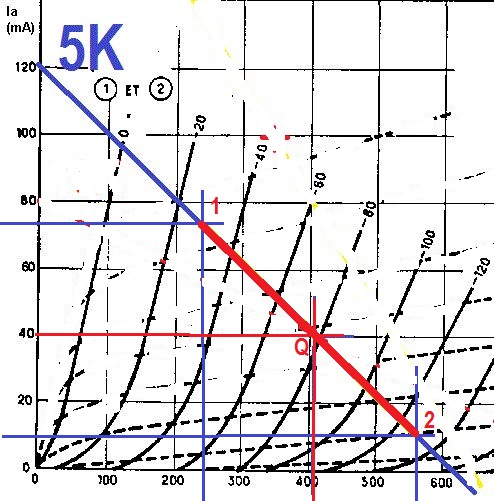

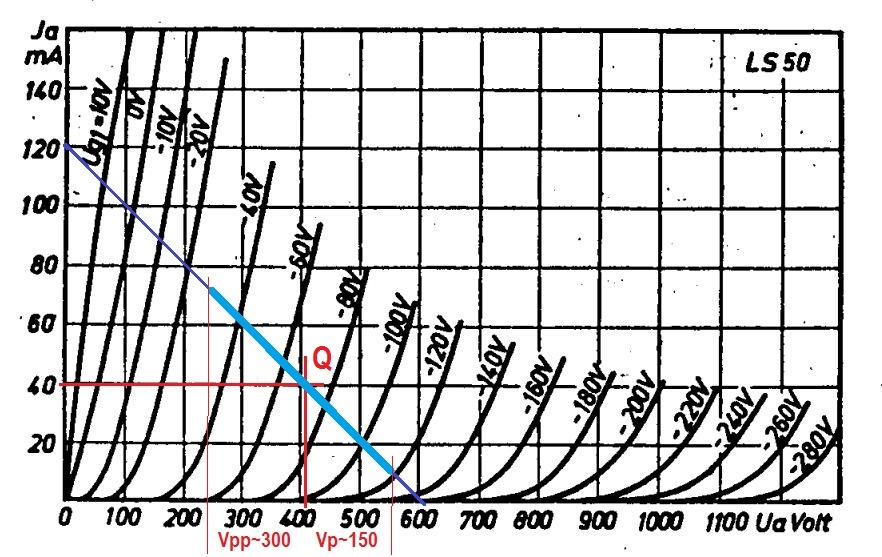

Em đã vẽ đường tải theo số liệu của sơ đồ bác @TDHien59 theo trình tự sau (tạm thời coi như chỉ lắp một đèn GU50):
1. Xác định điểm làm việc Q: tương ứng điện áp Va 410 V và dòng Ia 40 mA;
2. Đường tải qua Q và có độ dốc tương ứng 5K1; biên độ âm tần trên sơ cấp chỉ vào cỡ 150 V, công suất ra cỡ trên 2 W! ???

Nhờ bác giúp em và sửa lại cho chính xác.

Tks for All.

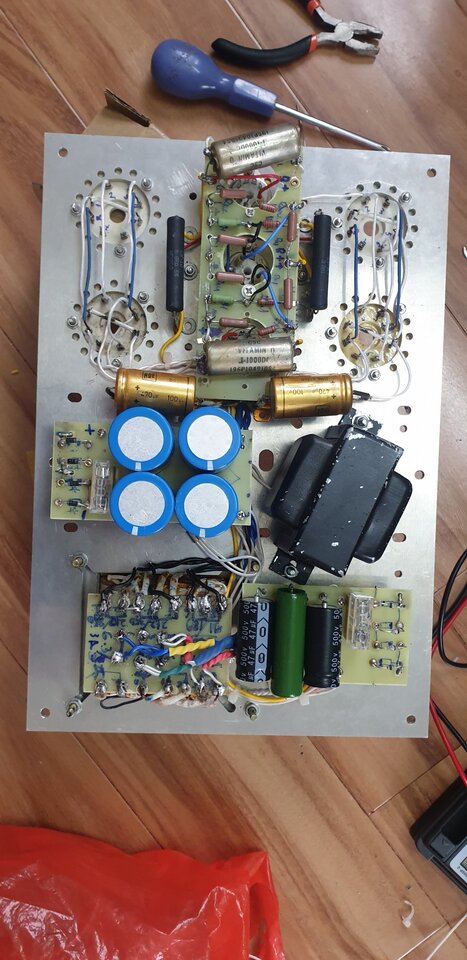

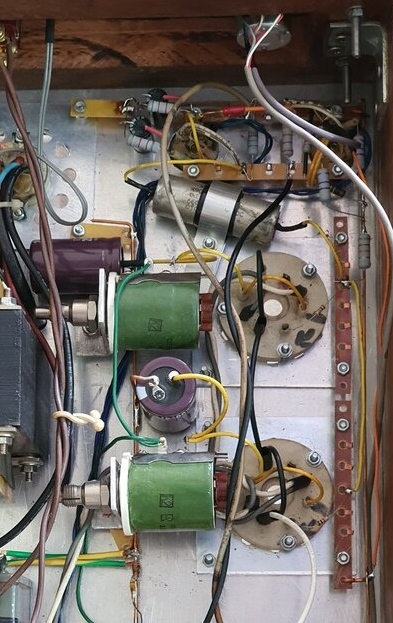

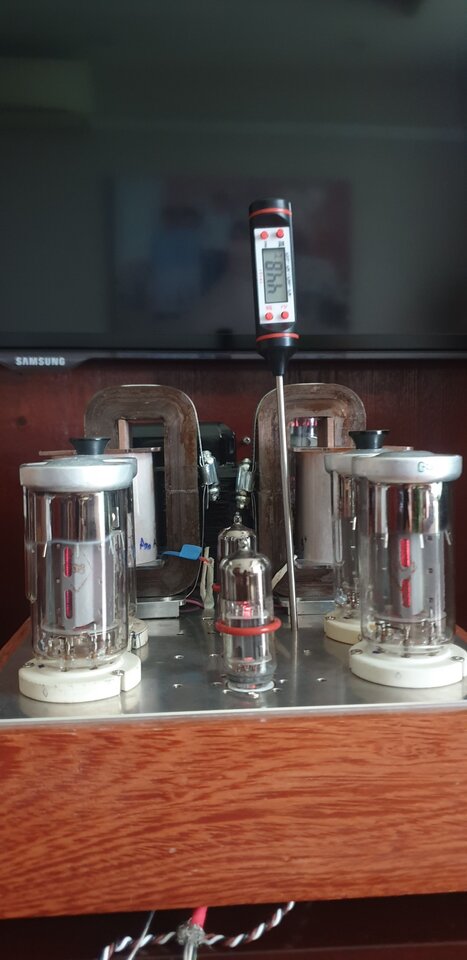

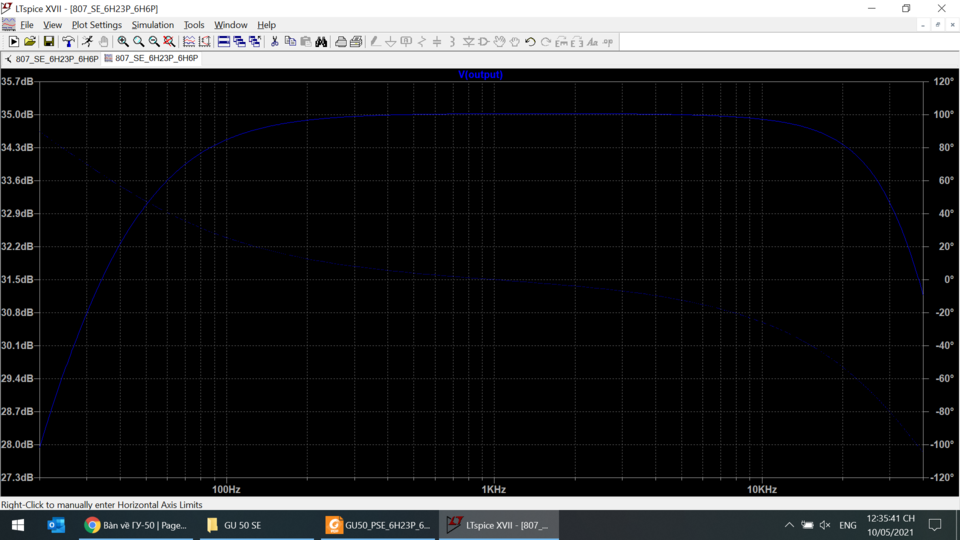

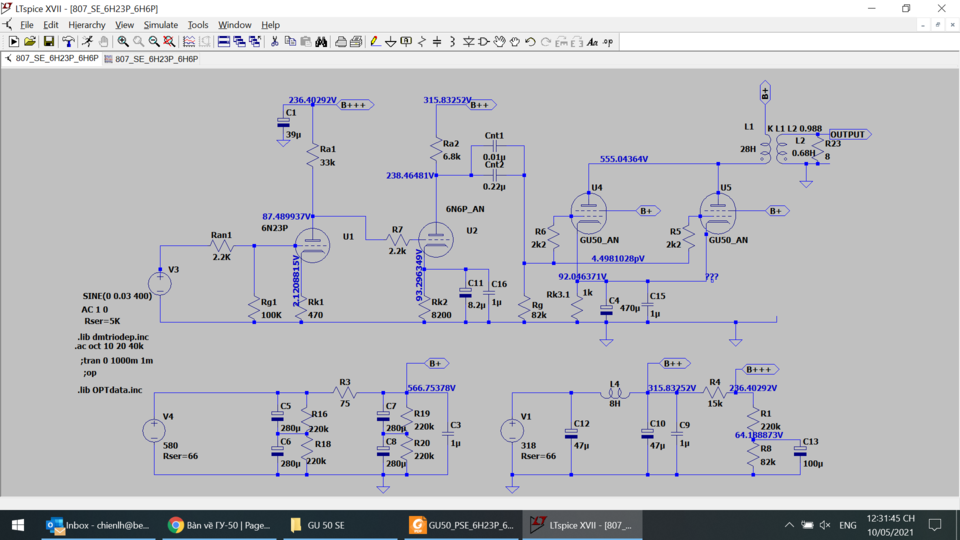

Em nguồn CS em nắn diode ~ 560v/300mA chạy tụ 280uf/380v, nguồn pre em nắn đèn ~ 318v/200mA(linh kiện lắp thực tế và số đo như hình)

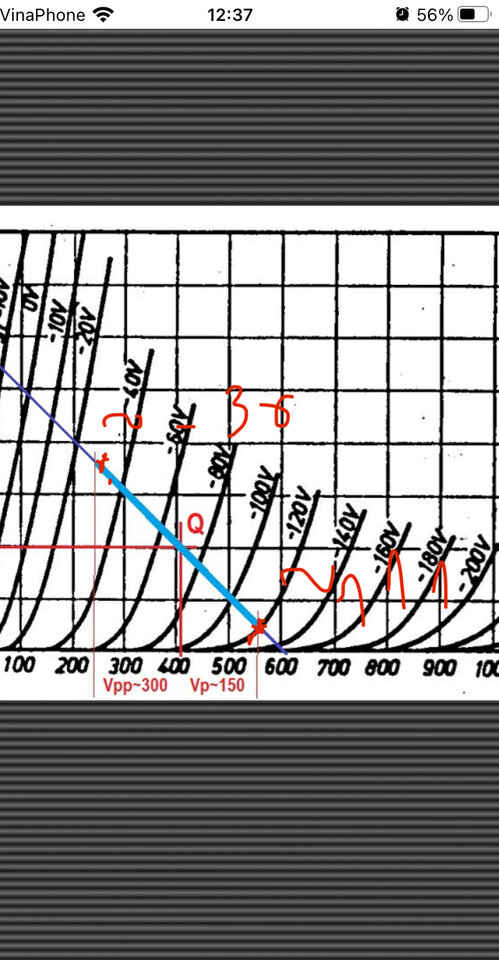

Nếu xác định Vpp đưa vào lưới GU50 như hình (điểm -30 & điểm -110) thì o sai,
Vấn đề là o có số liệu này (công suất 1 tầng phụ thuộc vào mức tín hiệu vào tầng đó). Mà muốn có nó cần làm trước như sau:



Hi, mà cũng hay. @Pilab thử vẽ đủ các bước đi sẽ có kết quả chế độ bạn đã xem & chế độ @solo_gl làm có kết luận nếu b làm 3 tầng này bạn chọn chế độ nào?
[QUOTE="solo_gl, post: 2653048, member: 37697]...(linh kiện lắp thực tế và số đo như hình)
View attachment 740129
View attachment 740133 [/QUOTE]
