Bàn về ГУ-50

Bởi vây khi tính toán thiết kế phải chọn lõi BA nguồn sao cho công suất dư ra ít nhất 20 phần trăm và cửa sổ đủ để cuốn dây sơ và thứ đủ dòng và áp.v.v....



Trong trường hợp lắp như sơ đồ của bác up, đèn pre và đèn drive nối trực tiếp (không qua tụ) thì không thể thay thế cho nhau được vì 1 đèn làm việc ở điện áp thấp dòng cao, tải nhỏ, 1 đèn làm việc ở áp cao dòng nhỏ tải lớn.



Em nhầm bác.
Chưa có dòng cao áp là 580vol.
Dây em quấn 0,35mm



Cảm ơn nhã ý của bác.
Em lấy 4 bóng GU50, còn bóng kia khi nào kiếm được thì em dùng, bác đỡ nhọc công.



Với PSE 4 đèn công suất, sụt như trên là hợp lý rồi.



Đây là 1 vế, 2 bóng GU + 1 6H6 + 1 6H23 thôi bác.



Hôm nay tháo máy ra đo lại, báo cáo bác thông số như sau:
B+ 519 vol
B++ 336 vol
B+++ 212 vol

Bóng V1 6H23P
Chân 3 = 2,4 vol
Chân 1 - 3 = 94 vol
trở thoát R= 470 ohm

Bóng V2 6H6P
Chân 3 = 101 vol
Chân 1 - 3 = 142 vol
Trở thoát R= 6,8 K

Bóng GU50
Trờ thoát R= 1.835 ohm
Chân 1 lần lượt là 70 và 72 vol



Ơ, @Pilab ơi đường tại này không đúng sơ đồ; sơ đồ là 2 đèn tải là 5k. Vẽ đường tải 1 đèn thì phải vẽ 10k mới đúng sơ đồ.



Bác ngắt kết nối V1 sang V2, thay thế như sau:
Rk=470 thay bằng 125 OMH ( 100+27)
Ra1=22K, 4W (2W chạy tạm ), đấu thẳng vào 336VDC, sau đó check chân 1 và 3 của V1 quanh giá trị 81.5-84 VDC là đạt yêu cầu V1: Trung âm vs đèn này chắc chắn sẽ hay hơn trc.
Nối sang V2 như cũ và đo 13, 23 của V2 giúp.



Biến áp của em cũng quấn nhiều mức điện áp, nhưng bóng nắn chỉ cho ra một mức điện áp là 480v. Mức này em dùng trở giảm thành B++ và B+++ cho nên rất nóng.



Như vậy là bác chỉnh tăng dòng cho V1 và V2 so với bản vẽ?
2,4vol/127ohm = 0,018 ma
101vol/6.800ohm = 0.014 ma
Có lớn quá không?

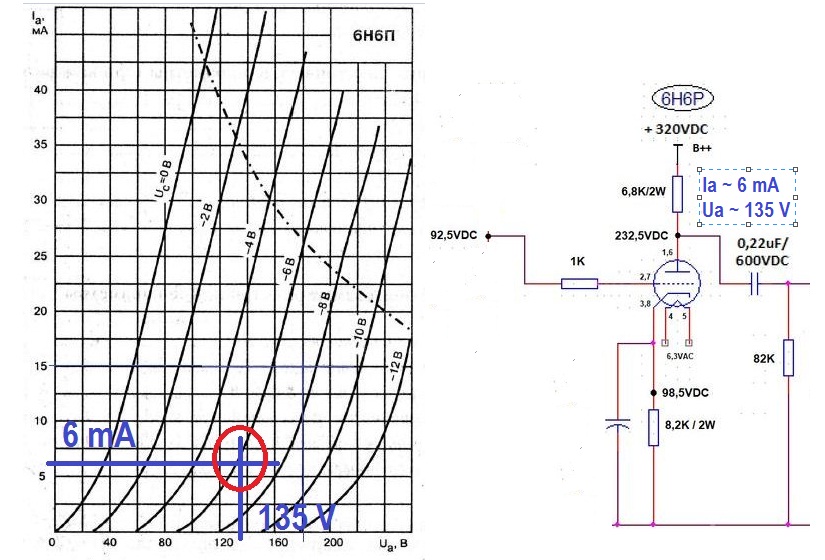

Vậy bác xem và vẽ giúp em đường tải của nửa đèn 6H6P (chỉ một triode) trong mạch bác @TDHien59 đang lắp, em xem và học cách vẽ cho đúng. Vì thấy đèn 6H6P trong mạch này hình như đang có điểm làm việc trong vùng chưa ổn lắm (chưa được tuyến tính).



Tks for All.



Việc hạ cấp xuống các B+ thứ cấp từ 1 nguồn HT có giá trị cao, các điện trở nóng là tất yếu, nó nóng trong công suất chịu đựng của nó là đc bác ạ, nó có vẻ chữ nghĩa thì thỏa mãn định luật Ôm là đúng đắn.
Ở đâu, vât gì khi giãn nở đều nóng và sinh công, cơ thể con người cũng thế thôi .

Bác đừng quan tâm nhiều quá đến dòng V2 hay các gí trị đã gặp khi đang điều chỉnh V1, như tôi đã nói:

Sau khi thỏa mãn phần Highlight :

Logic rất chặt chẽ vì lúc này toàn bộ mạch đã thay đổi xét trên tổng thể, khi ấy sẽ có thể tiếp tục điều chỉnh các phần tử khác.
Phải xét nguyên nhân chính gây ra cái cảm giác DẢI TẦN nào đang khg vừa ý cho hệ thần kinh của chủ nhân ( chúng hoàn khác nhau ở từng cá thể )
Nếu bác thấy nghe như đã posted ở mấy bài trên đc rồi, lắp hết chúng lại và nghe: Ẹnjoy .

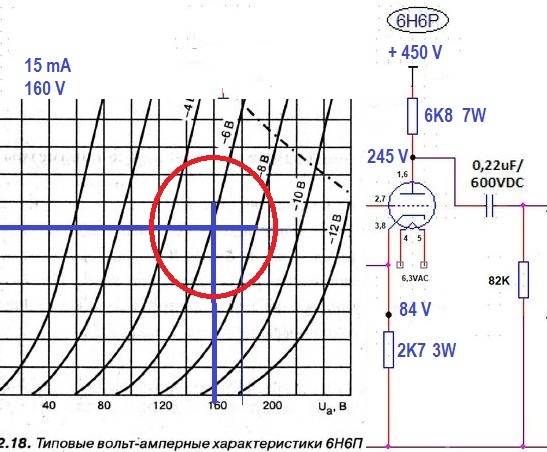

Em thử tính lại trên giấy, mục đích là đưa điểm làm việc của 6H6P ra vùng mình cảm thấy đẹp hơn.

Vẫn coi như áp DC tại lưới 6H6P là 92 V vì nối tầng trực tiếp như bác @TDHien59 đang lắp. Dự kiến mỗi triode của 6H6P dòng 15 mA, áp 160 V; sau một hồi thì được kết quả như hình, áp cấp cho 6H6P em điều chỉnh lên 450 V.



Tks for All.



Vậy khi driver bằng 6H6P có cần:
- phải hồi tiếp tầng đầu (6H6P nhận được 12 Vpp thôi)
- Tải 6H6P cần dùng biến áp tỷ lệ 1/>1 để đủ tín hiệu thúc cho tầng cs.



Bác giảm trực tiếp từ 480 về B+++ bằng 1 Rx, trực tiếp từ 480 về B++ bằng 1 Ry sẽ bớt nóng. Nôm na 2 chanel 4 trở độc lập đều nối về trực tiếp 480.



Em thay đổi trở thoát 6H23 từ 470 ohm -> 134 ohm (hai con trở 68 ohm nối tiếp)
Không đấu sang cao áp 336 của B++, không ngắt kết nối V1 và V2 mà cho chạy luôn, thông số như sau:

B+ 511 vol
B++ 393 vol
B+++ 178 vol

Bóng 6H23
Chân 1: 49 vol
Chân 3: 0,8 vol
Chân 1-3: 48 vol

Bóng 6H6
Chân 1: 334 vol
Chân 2: 48 vol
Chân 3: 62 vol
Chân 1-3: 271 vol
Chân 2-3: 13 vol



Có thể tôi sẽ gửi con 6H23 khác để bác dùng, hiện tiếng lạn xạn nếu nghe ngay.
Bác ngắt kết nối V2 đê gắng chỉnh theo đặc tuyến của 6H23 hiện tại.
Bây h chắc bác đã thấy áp V2 cũng thay đổi theo đâu còn là 14mA phải khg nào?
Sẽ làm đc V1 ở quanh giá trị tôi đã posted vs anh Tú Tài 6H23 này thôi vì hiện sai trung âm ( so vs tai bác và cặp loa đang dùng ) là nó gây ra, chỉnh phải tập trung vào chỗ này.
Bác có theo khg hay nghe mạch đã chỉnh trc cho khỏi vất vả.
" Gãi ngứa qua giầy " chỉnh đèn sau cũng đc nhưng lâu hơn.



Con trở Rx từ 480 về trên Ra1 22k hiện đang là bao nhiêu bác? Phải đồng chỉnh tất cả.



Để giảm áp từ 480vol về 320vol và 202vol em dùng biến trở xoay sao cho điện áp ra đạt mức quy định nên không mấy quan tâm tới trị số.
Về âm thanh sau khi điều chỉnh V1 thì trung âm đã vừa tai nhưng lại thiếu giải cao. Khả năng nhiều phải chọn cách trung hòa các giải.



VR này nên là 4-5W bác ạ.

Ta đã " gãi ngứa tháo giầy " nhưng chưa đúng kẽ ngứa chính, khg phải ngẫu nhiên mà bác và tôi cố làm cái giá trị như đã đang theo đuổi.
Bây h bác cho cái tụ thoát Ka của V1 vào đi.



Hi bác cungdhv.
Chiều muộn hôm qua em mới gửi quà tặng bác .có lẽ qua tuần mới về đến vinh

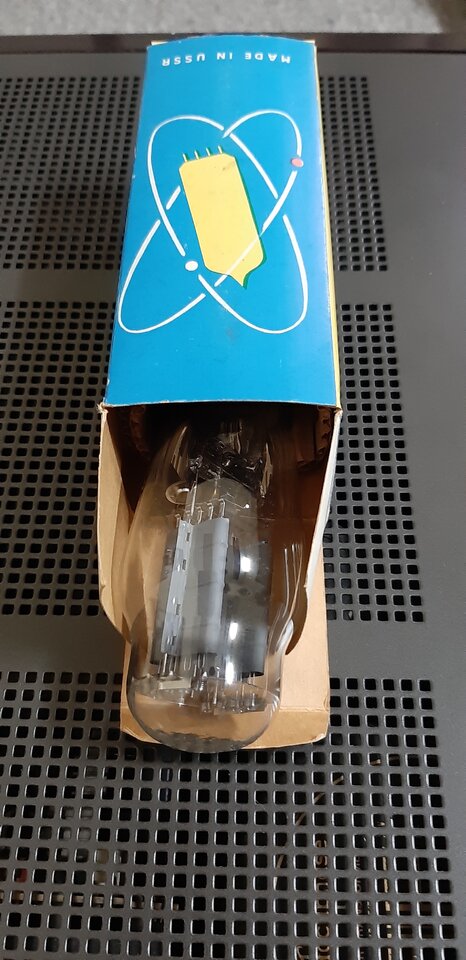

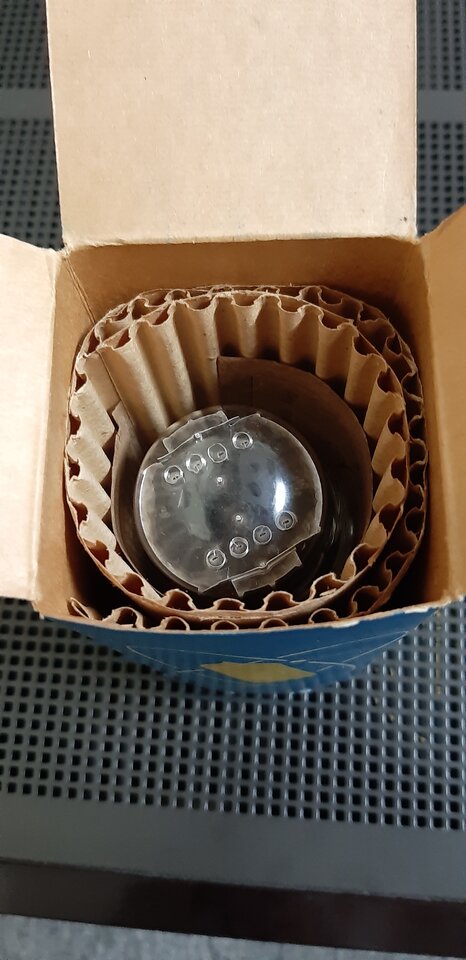

Hình dáng nó đây .
Chúc bác mau hoàn thành dự án



Tin vui nhất trong ngày!
Cám ơn bạn nhiều nhé.
Chúc bạn và gia đình vui khỏe hạnh phúc.



Ngắt kết nối, đấu vào B++ 336 vol thì sụt áp còn: 261 vol
chân 1 V1:68 vol
Chân 3 V1: 1,1 vol
Chân 1 và 3 của V1 là: 69 vol

--------------

Khi thay đổi trở thoát V1 lúc này
B++ 393 vol
B+++ 178 vol
Mức điện áp này để nguyên hay chỉnh lại theo như hình vẽ ban đầu vậy bác?

--------------
Đấu thêm tụ thoát cho V1: âm thanh thay đổi không đáng kể so với khi để trở 470 ohm.



Bác bớt tg, vẽ tay giúp từ 480vdc về đến Ra2 22k nhé. Tôi biết chỗ này rõ hơn chắc sẽ phần nào hữu ích.
Bác gắng đưa V1 về chế độ tôi nói vì ta đã bắt đúng bệnh cho âm trung, còn mạch thì ngay sau đc V2 bác đã tạm vừa ý rồi.
