Bàn về ГУ-50

Tất cả là đèn mới hết, nhưng 1 quả nguyên vỏ, 2 quả kia nc mưa làm bê bết, tôi lột đi nhìn cho đỡ kinh. Bác làm PP hết 4 quả, nhưng âm thanh khỏe và khỏe quá, tốn kém ngang như PSE về tiền vật tư tiền điện nhưng SE nó là chuẩn quy chiếu của dân nghe rồi. Làm PP nghe hay cầu kỳ lắm bác ạ. Bác làm PSE đi.



Đèn đang ở HN, đang nguyên kiện

Xấu đẹp gì không quan trọng, miễn tốt có dùng là được mà bác.
Lắp Pse cũng có cái hay tuy nhiên có nhược điểm là 2 đèn phải cân nhau, nếu 1 đèn có độ phát xạ yếu hơn, sẽ làm cho đèn kia chóng già hơn,...
Ngoài ra tôi thấy trên sơ đồ bác TDhien59 đưa ra ở trang trước: 2 đèn GU-50 mà chạy dòng 70mA là quá bé, tính ra cả 2 đèn cho công suất chưa đến 6W như vậy quá lãng phí, mà như vậy dòng âm tần cho ra loa chưa chắc đã hay (đã lột tả hết các dải tần). Tôi nghĩ mỗi đèn cũng phải cho ra cỡ 5W => 2 đèn cỡ 10W thì nghe nó mới hay.
Tôi sẽ n/c làm PSE xem sao.
P/s: lâu lâu mở cái FD422 nghe thật đã (tôi nung tim AC không có hum) (nghe nhạc bolero, ghi ta ...) nhạc số down trên mạng là chính, hoặc nghe qua bluetooth (tôi làm cục pre dùng 2 đèn 6Ж1П-EB, có gắn thêm modul tích hợp: input, blue, USB, Radio FM, Khe cắm thẻ nhớ, như vậy có 5 cổng lựa chọn cũng tiện.



Bác yên tâm PSE đi, chạy từ 2008 kéo tannoy 611 bass 20, ba drive // thêm đôi JBL đg kính 50cm, khg nhỏ chút nào, oanh liệt lắm.
FD422 là bản hay, G811 là bản hay hơn, ăn dòng G1, thiết kế hơi khó để chạy khg có Ig1, nhưng tất cả tiếng đều hay (Đã xóa do thành viên Maidanhan sử dụng ngôn từ không phù hợp)
Bác chơi Solid như tôi nói, tôi chuyển sơ đồ, cực kỳ.
Bác Bias riêng từng kathod cho PSE, khg bao h già kéo nhau như bác nói.

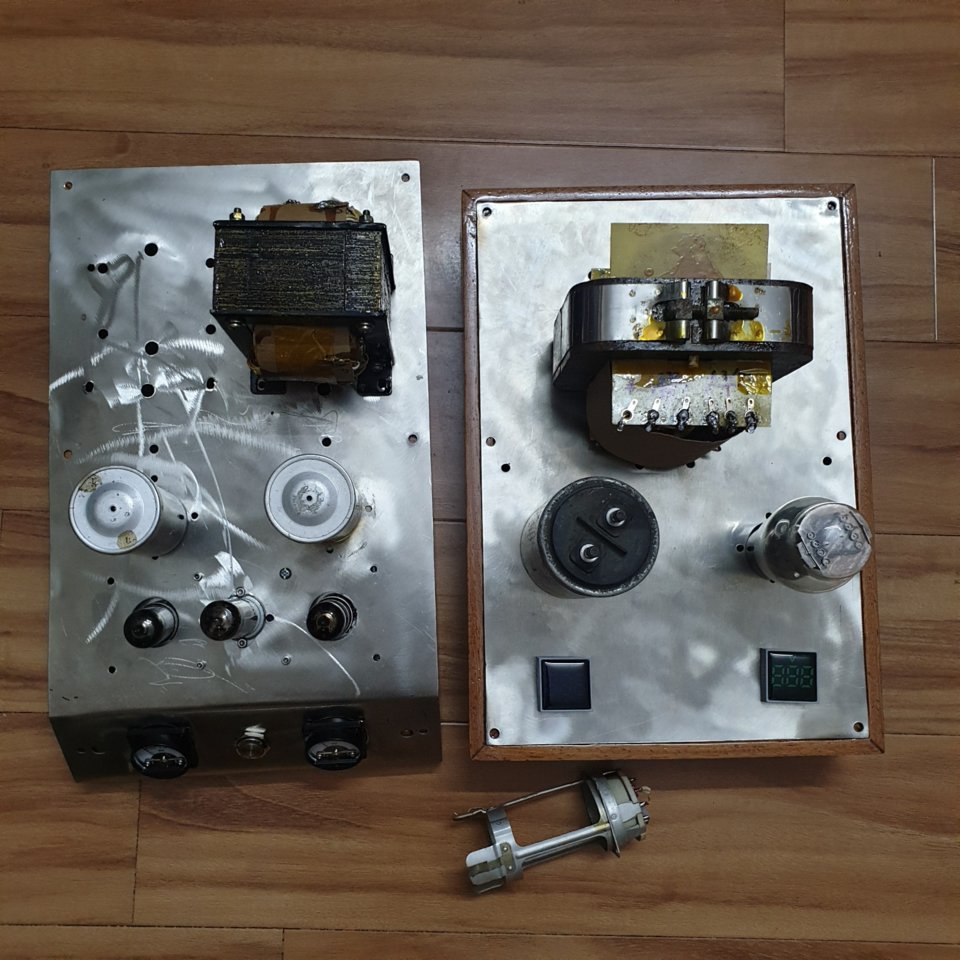

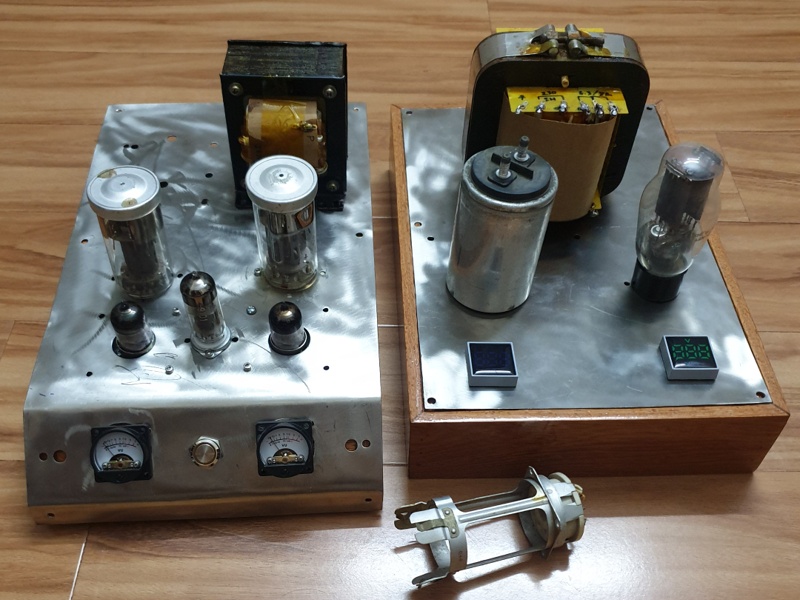

Dự kiến GU50 SE của cháu bố trí như thế này, thiếu 1 OPT chưa hoàn thiện,nguồn sẽ quấn FE38.



Bác chuyển sơ đồ, tôi n/c xem có đủ tài chính để thực hiện.
Nói chung đèn hay thì còn nhiều lắm như 300B, 211, 845, GM....tuy nhiên nguồn lực của mình cũng có hạn bác à. nên làm những cái mình có sẵn và cộng với sự giúp đỡ nhiệt tình của a/e trên 4r để có sản phẩm ưng ý nhất có thể. Bây giờ mắt kém, tay chân không nhanh nhạy như hồi trẻ nên cũng hạn chế nhiều.

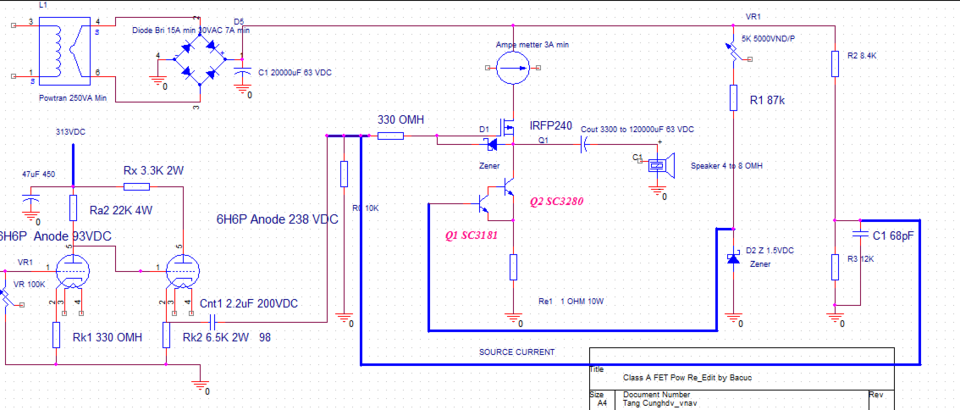

Tôi đang nói về mạch Class A solid xuất âm tụ, chạy dòng 3A, pre tube 6H6 nhé bác. Sơ đồ này tôi chạy rồi nóng kinh khủng. Mạch G811 có dòng Ig1 nhưng rất hay và khỏe. Bác search "SE811" ra ngay nhưng mạch đó nghe nhạc cho AE trẻ hợp hơn.
Tài chính: IRFP240: 50K *2, 2 tran công suất loại to 120K*2, 2 con trở 1 OMH, 10W vài con trở + biến trở 250K, khoảng 10K, mạch nguồn nắn cầu diode 15A, tụ 2200uF 63VDC *2 và tiền điện hàng tháng ( cái này sẽ " ... giật mình " vì chắc chắn với bác chạy ông này thường xuyên tháng đó, chắc chắc tiền điện so với tháng trc lên cao hơn đấy ): 3A dòng tĩnh mỗi vế bác BUỘC PHẢI DÙNG QUẠT NHÉ khg chết đèn công suất ngay sau 1 phút.



Cháu làm nhanh rứa, chú mới được mỗi cái OPT.
- Cháu lắp 2 cái mạch số led à?
- Còn cái BA gì trên modul nguồn vậy? và nên lắp công tắc cho phần nguồn cả cầu chì cho nguồn Ac in và cầu chì cho mạch nắn để đảm bảo an toàn. (cầu chì của nắn cao áp cháu để ở điểm CT của cao áp ra âm nguồn (mass).
- 2 cái đế GU bắt lên mặt để nâng cao đèn Gu nhìn cho đẹp, vì đèn GU hơi thấp.
Chú gửi vào tn cho cháu bảng tính sẵn cường độ I theo cỡ dây đồng. khi cuốn tra cứu cho nhanh. (làm theo bảng bác gửi, BA không bao giờ nóng, điện áp cấp cho các mạch cũng chuẩn và sụt áp không đáng kể).
P/s: file Wod 125k nhưng không upload được. (nếu cháu có mail chú gửi qua ?).

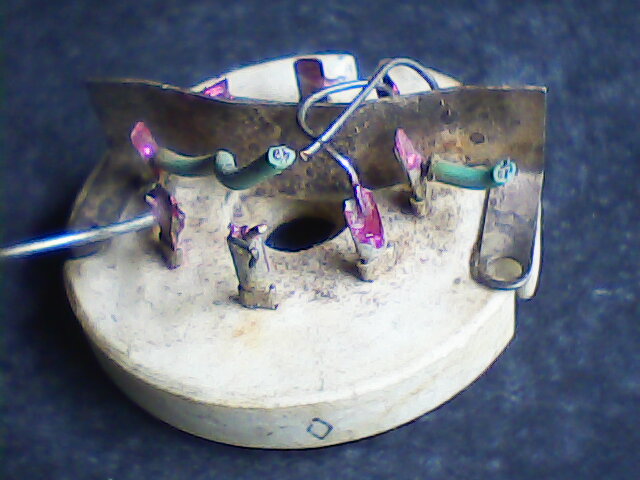

Trên chân đế của đèn GU 50, nhìn kĩ nhưng em vẫn chưa biết cách xác định đúng chân nào là chân 1; nhờ các bác có kinh nghiệm chỉ giúp.

Tks for All.

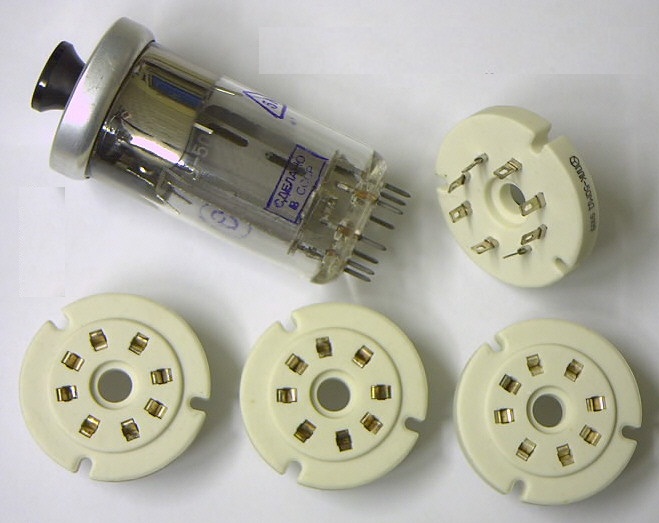

Sao cái đế của bác không có dấu định vị nhỉ. Mặt dưới có ký hiệu gì không, bác so sánh với cái đế của em rồi suy ra.



Đế GU50 cắm chiều nào cũng được lấy bút đánh dấu trên đế và cắm chiều có gờ thủy tinh theo dấu đó.



Các bác nhìn 2 vạch gạch trên để và miếng thủy tinh đúc nổi trên đỉnh đèn là ra.
Đế trên dùng cho GU50 đc, nhưng theo motuyp cũ, kiểu đế này dùng cho 5U8C, có 5 chân bố trí đối diện, đo phía 3 chân ra ngày thứ tự chân.



- Đấy là 2 caia đồng hồ Volt LED.
- Cái BA đó cháu để tạm lên để xếp hình thôi (BA 7cm²) , công tắc và cầu chì cháu để phía sau (có 2 cầu chì cho in và out cao áp).
- Vì 2 đèn 6C3P cháu cắm âm xuống nên để GU50 sát mặt cho cân bằng với OPT.
Cháu đã nhắn email vào inbox rồi chú nhé.

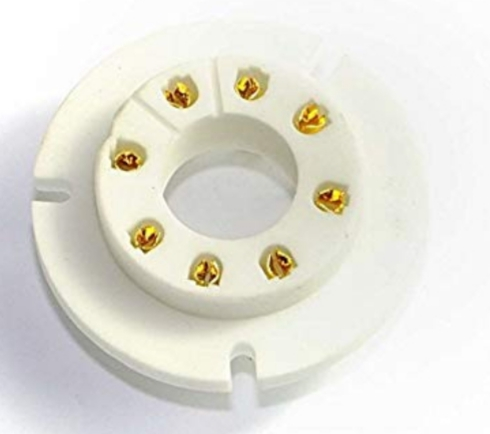

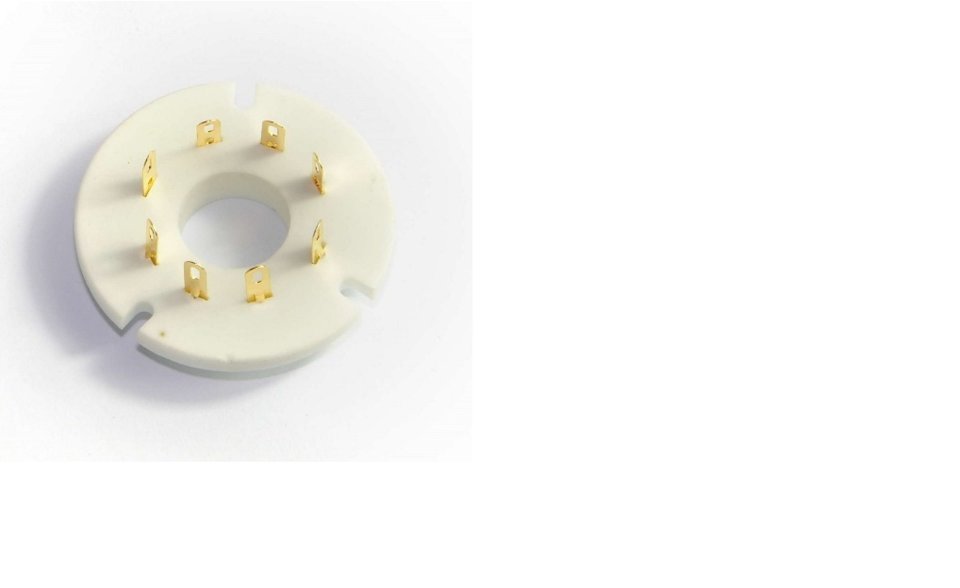

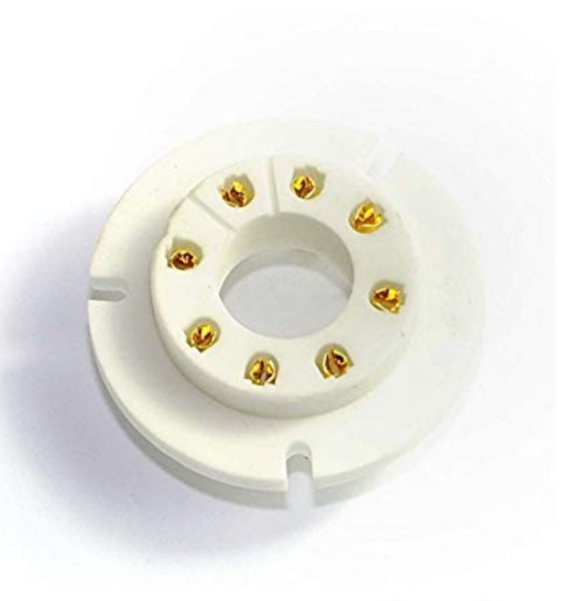

Đế sứ dùng cho GU50 ở mặt trên không có dấu hiệu như mấy hình của các bác đã hướng dẫn, em chưa chụp lại mà lấy tạm hình trên mạng - vị trí chân 1 không rõ xác định như thế nào là đúng.


Tks for All.

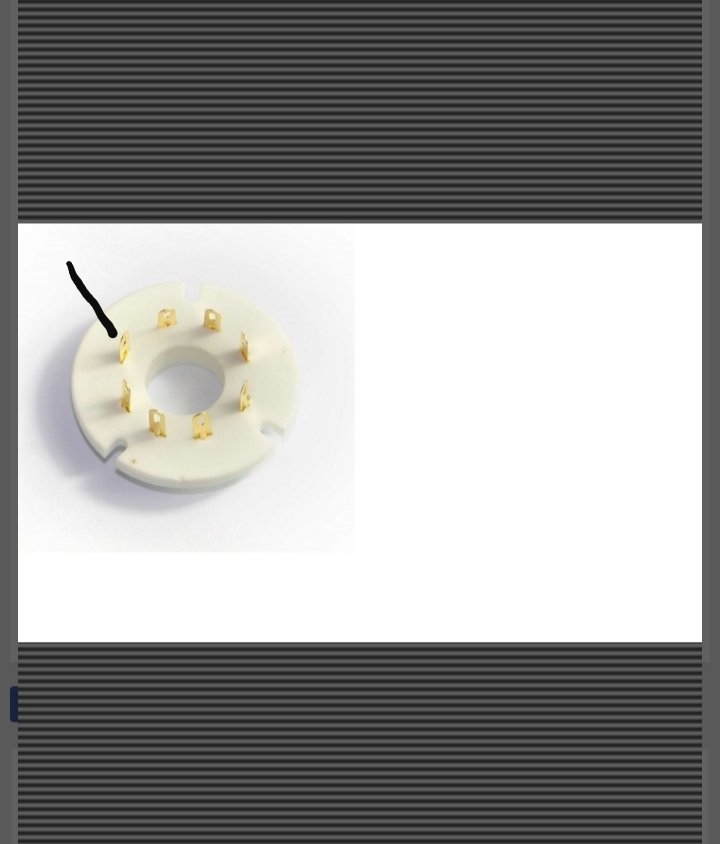

Trên chân đèn có đánh dấu thì bác cứ cắm vào đế rồi từ đó đánh dấu lên đế.

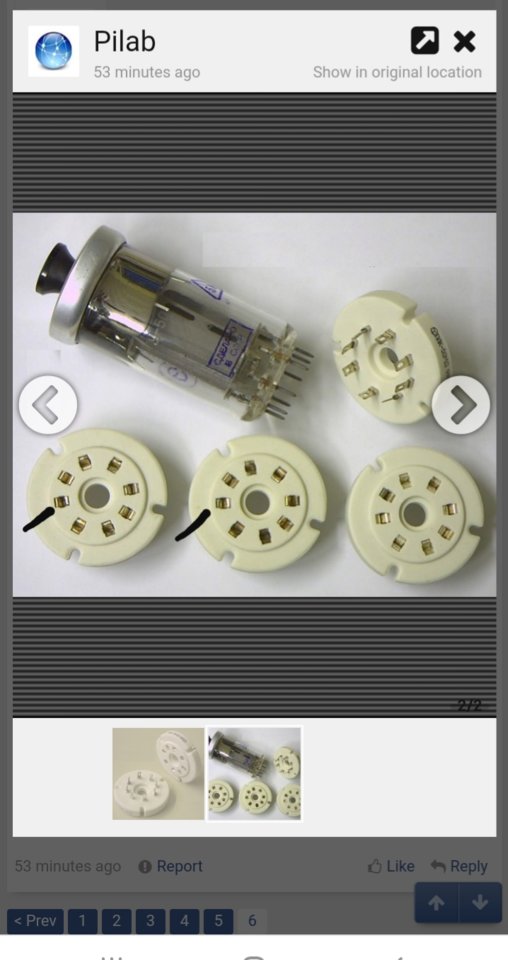

Bác để ý đế đèn mà xem 3 cái lỗ bán hình tròn bắt vít nó không đều như tam giác đều. Khoảng cách giữa 3 lỗ bắt vít với lỗ cắm chân đèn nhìn kỹ sẽ thấy sự khác biệt, đế gu50 nào cũng vậy thôi.



Bác nhìn vào cạnh đế có dấu hình thoi là chân 1 đấy

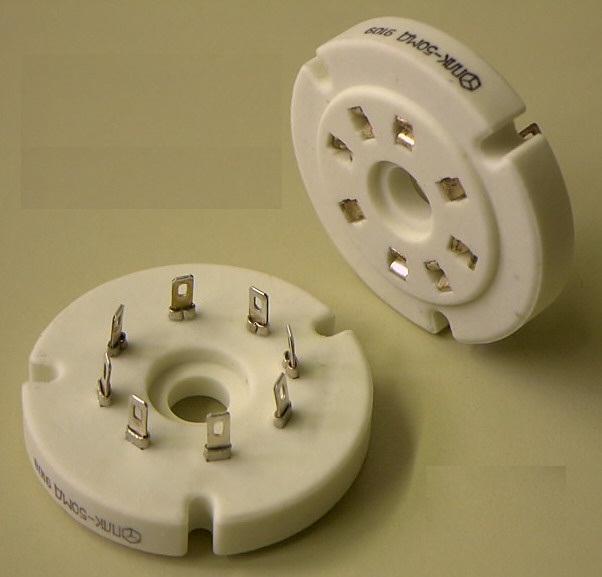

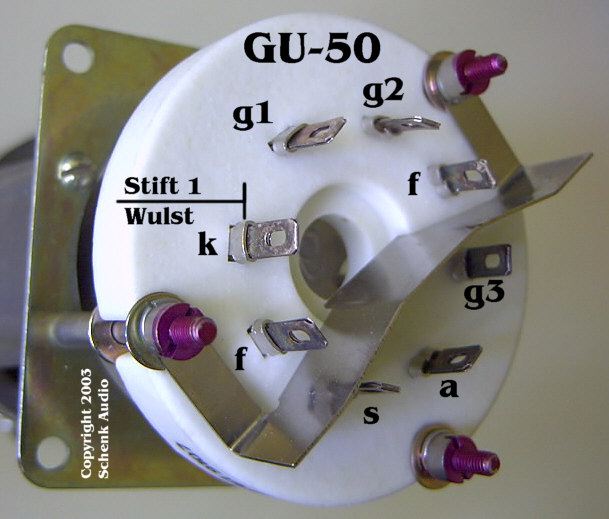

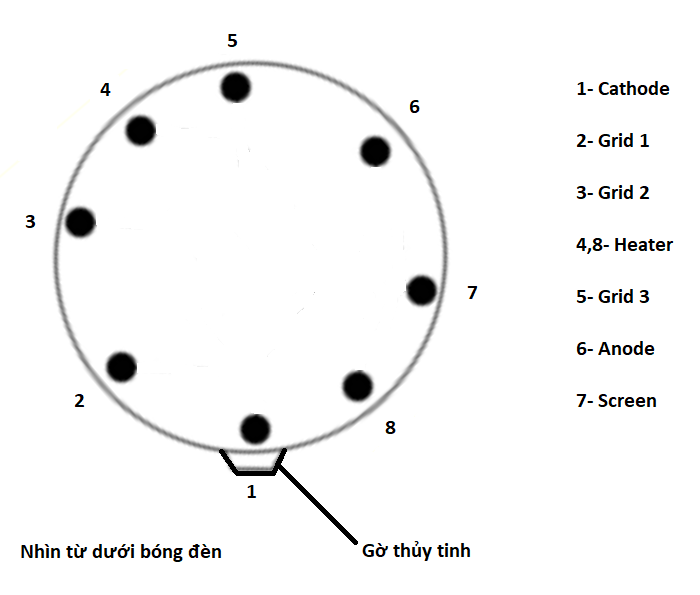

Đế dùng cho ГУ-50 nếu không đánh dấu và một số không đánh dấu, lỗ pin cắm chân lại rộng có độ dung sai lớn, nên có thể lắp rồi quay ngược 180o cũng cắm vào được, điều này rất nguy hiểm. Tuy nhiên nếu quan sát chân đế có đánh dấu (hình dới) ta thấy tại lỗ pin có đánh dấu 2 vạch ứng với gờ thủy tinh trên đèn - đây chính là Kthod, xác định được Kthod ta xác định các chân khác theo chiều kim đồng hồ (nhìn từ phía dưới chân đế lên)


Với những chân không đánh dấu, căn cứ theo hình trên ta thấy khoảng cách rãnh bắt ốc chia đế thành 3 phần không đều nhau, có 1 khoảng chỉ có 2 Pin nằm phía dới bên trái, 2 khoảng cách còn lại 3 Pin. Tiếp theo khoảng thứ hai trên bên trái có 3 Pin - Pin giữa ứng với K thod, ta nên dùng sơn màu đánh dấu để tránh nhầm lẫn khi căm bóng, cũng như hàn linh kiện. Có thể dùng sơn xanh, đỏ kẻ 2 vạch 2 bên Pin như rãnh của đế trên hình.

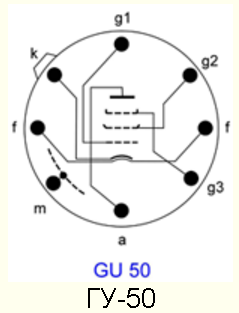

Căn cứ theo sơ đồ chân ta dễ dàng xác định các chân ứng với pin còn lại theo chiều kim đồng hồ.



Gửi các bác gặp phải đế loại mới sản xuất, chúng khg có dấu:
Trc mắt các bác gia công lỗ tròn để đặt vừa mặt trên của đế.
Sau đó, các bác đặt đèn vào lấy gờ thủy tinh như mũi tên chỉ làm dấu, đo 2 chân thông nhau là Heater, nhìn từ dưới đến nhìn lên theo chiêu kim đồng hồ, chân 4 và chân 8 là chân Heater 12.6 VAC/VDC. Từ đó suy ra chân 1 đến 8.
Các bác đặt tất cả đế trc, lấy 3 lỗ bắt ốc làm chuẩn và dùng mũi khoan Ф3mm khoan dầu vị trí tương ứng gờ thủy tinh cho các vị trí luôn.
Sau khi cố định rồi, vị trí chuẩn đã khoan từ sau cứ thế mà cắm vơi dấu gờ thủy tinh khi amply hoàn thiện.

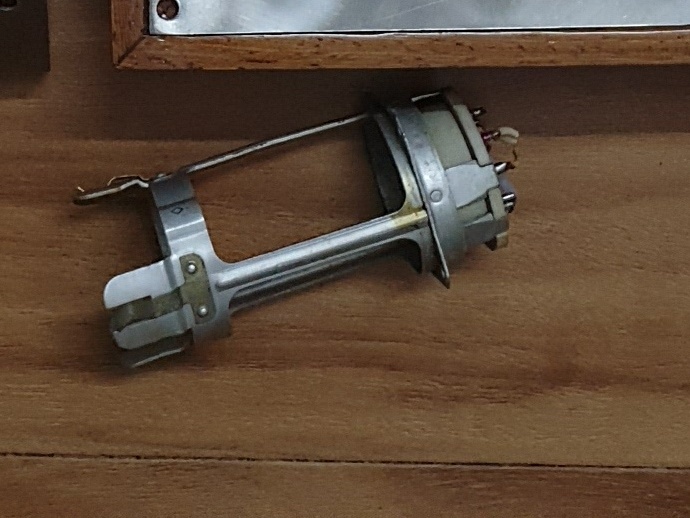

Ngoài ra các bác có thể tìm vải quả 6П3C hay 6L6 hỏng, bỏ phần thủy tinh, dùng Axit Clohydric để hàn các chân ГY50 tương ứng với dòng công suât Octan và ГY50 sẽ được đặt trên 2.5m chiều cao, nhìn sẽ đẹp hơn và ГY50 này sẽ cắm rút trên đế chân 8. Sau khi hàn chắc chắn, cố định băng Epoxy nhưng cắm rút phải nhẹ tay. Cách này tôi đã chơi lâu rồi nhưng chú ý khi hàn điện cực phải biến tấu một chút, chỉ nên dùng kiểu Mode Triode và hạn chế nhất là đáy ГY50 khg có điểm tỳ, việc đỏ keo sẽ tốn và cần keo tốt.
Tới đây tôi sẽ nghịch cách khác để ГY50 nhìn thanh thoát hơn, khi nào đc sẽ nói vì hiện bận quá.

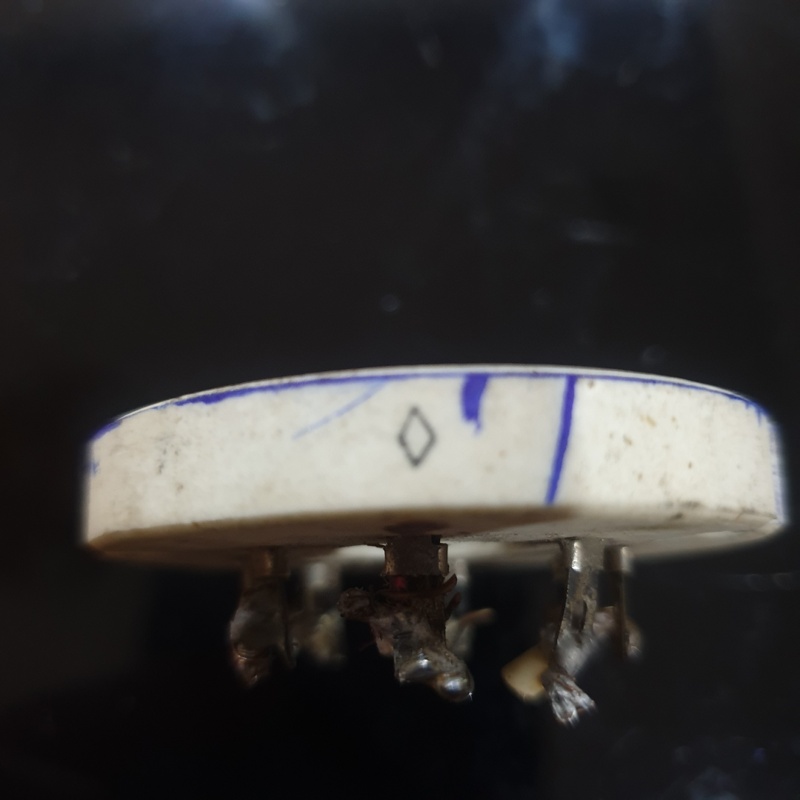

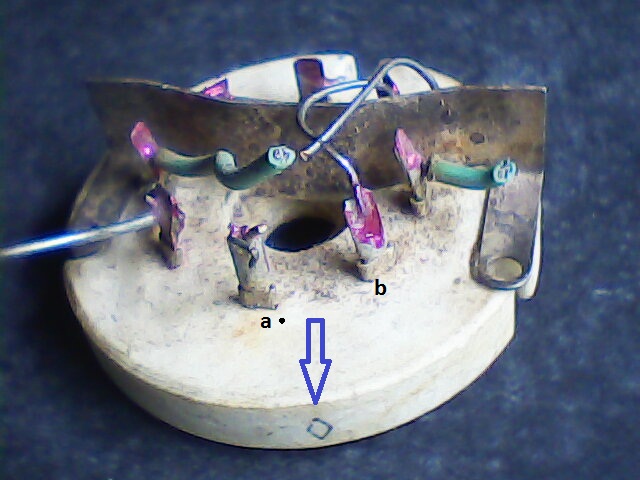

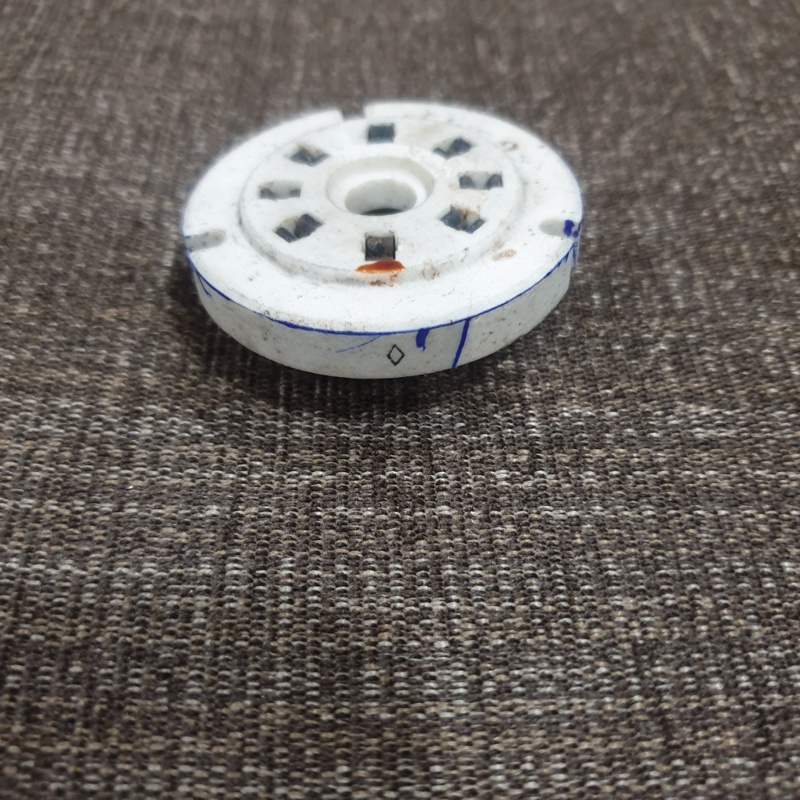

Dấu hình thoi in trên thành ngoài ở phần đế sứ, như ảnh chụp thực tế thì rất gần với cả hai chân a và b; vậy trong trường hợp này thì chân 1 sẽ được xác định là chân a hay b theo ảnh đính kèm?

Tks for All.

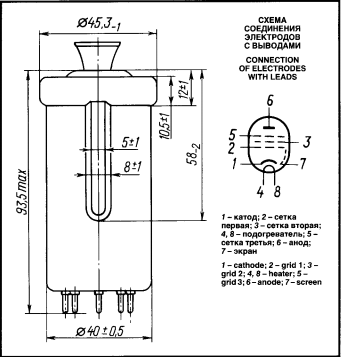

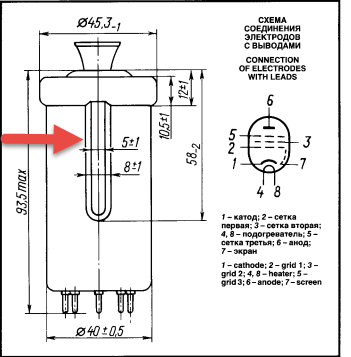

Gửi Bác datasheet của GU50.



"TẶNG" riêng bác. Mạch này cũng là " amply mạng " nhưng lắp tại Yên Viên Gia Lâm Hà nội năm tháng 8/2004, tụ xuất 120000uF của GE do vô ý chạm mazz nổ cháy toàn bộ ghế, nệm phòng khách nghe do mải nghe lúc mới lên tiếng hay quá, quên khg lắp vít, tụ nghiêng, chạm ra mazz: Cả phòng khách ngập khói, lửa và mạt hóa chất của tụ 120000uF kia.
" TĂNG " qua mạng nghe lạ quá , chả tốn gì chỉ tốn tài nguyên mạng.



Bác nhớ nhé, 6A cho 2 vế thiếu quạt chết ngay lập tức. Pre có 3 mẫu hay, bác dùng mẫu này, mẫu 6П6C cực hay Bass chỉ dùng nghe Jazz.
Các Tran công suất chỉ cần hình dáng giống tương ứng tên đã nêu để chịu dòng. Ampe kế lúc đàu bác gắn vào để set up: Đóng điện và chỉnh Ampe kế chỉ 2.7- đến 3A ( 2.5A nghe đã hay rồi). Kiểm tra lại các mối hàn và cho tiếng của Pre vào. Chỉ riêng mạch pow, bác gắn loa khg có động tĩnh gì nó Gain<1, tiếng của Ampl do Pre tube quyết định: Do chủng loại tube mình đưa vào.



Xác định lần lược các chân đèn sau đó đánh dấu vào đế cho khỏi nhầm.



Bác làm tôi ngứa tay chân quá.
Với tụ 120000uF mà chập phóng điện thì nó nổ kinh lắm.
Mạch đơn giản nhưng âm thanh khủng, cái này có bác nào làm PCB cho anh em cùng du theo thì quá hay.
Thanks for all.



Vài mối hàn việc gì phải làm PBC cho đắt ra bác ạ vả lại làm mạch in 3A cho chỗ hàn MOSFET. P Tran, lại phải tính chỗ cho tỏa nhiệt nhôm khó ra.



Khổ thân bác Cuongdhv.... Bác như chưa có kinh nghiệm lắp mạch bán dẫn bao giờ thì phải. Nên nhìn mạch chẳng biết đúng hay sai... cứ nghe văn qua mạng tin .... Định lao vào làm....
Với mạch này làm sao nó chạy được bác ơi...

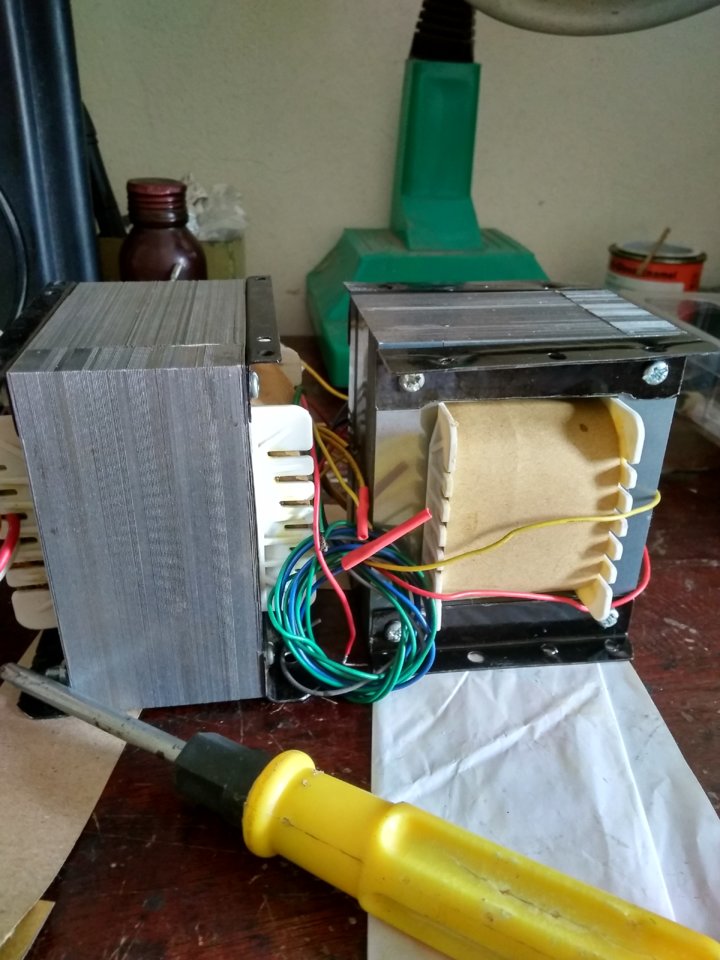

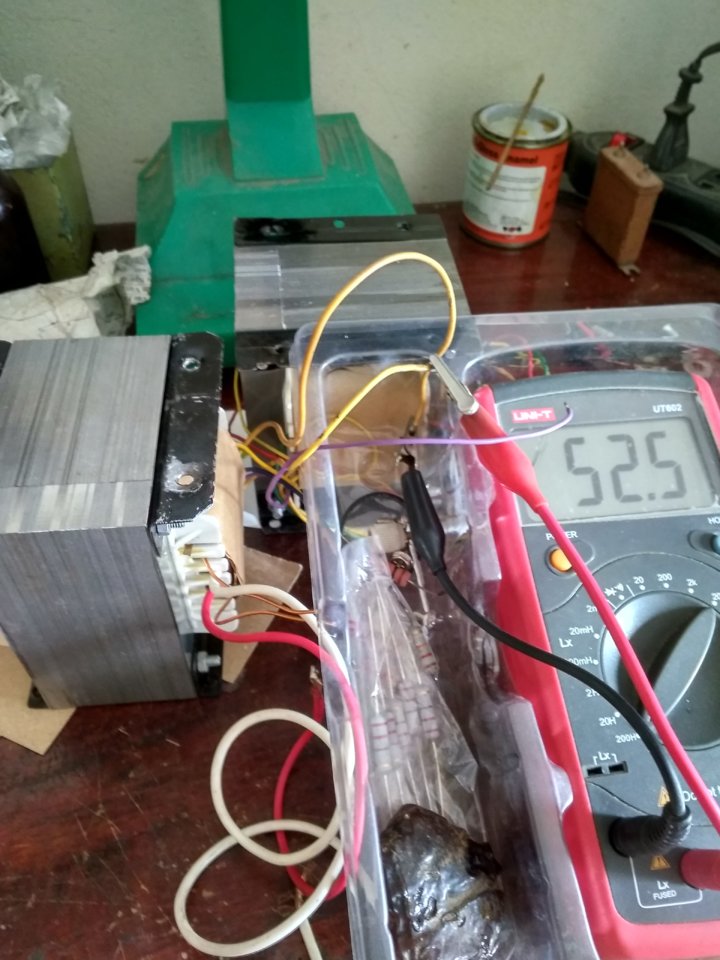

Mấy ngày dệt OPT thứ 2 đã xong, lắp vào đo thử L

Cặp OPT nặng gần 5.8 kg

Không biết khi lắp vào nó có ra âm thanh gì không.
P/s: Khi đo kiểm, 2 OPT cân nhau về trở thuần và L.
