Bổ sung PCB Audiokits L3 Line Pre-Amplifier

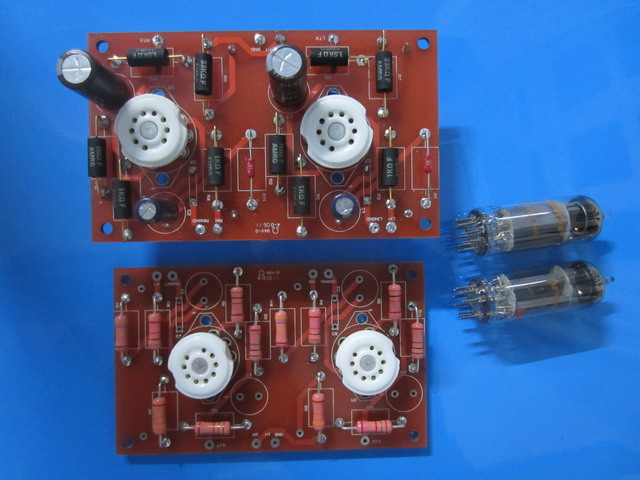

Bo này của bác Lovetubewa đó bác, em test dùm thôi, bác ấy muốn gắn trở cao chân như thế sau này tận dụng lại. Sao chuyến đi Sài gòn bác gặt hái được gì không, ngoài sợi dây jabo và một mớ dĩa cd nhạc



bác Luân nhận được khói cho opt pre l3 em chuyển chưa ạ?



Vang. Ok roi nhe bac

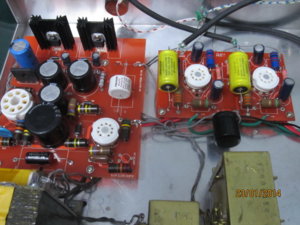

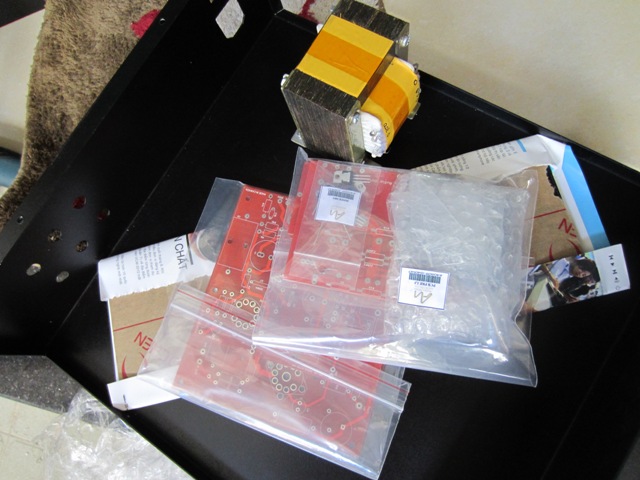

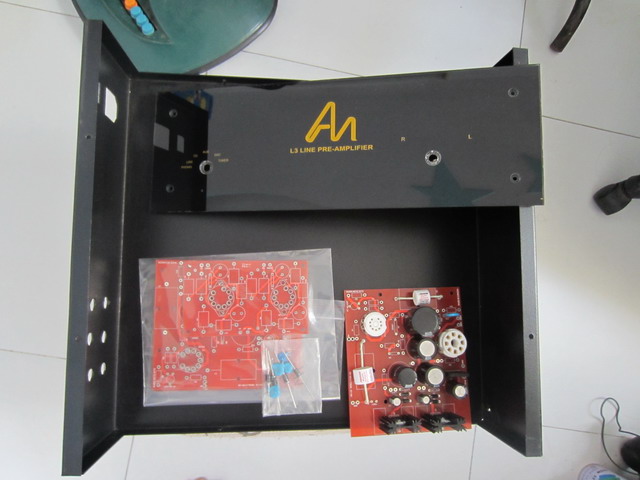

Sáng nay đã chuyển cho bác thienthanh rồi nhé, cục nguồn khoan tạm 2 lổ gắn vít, vị trí này phù hợp bác để luôn nhé

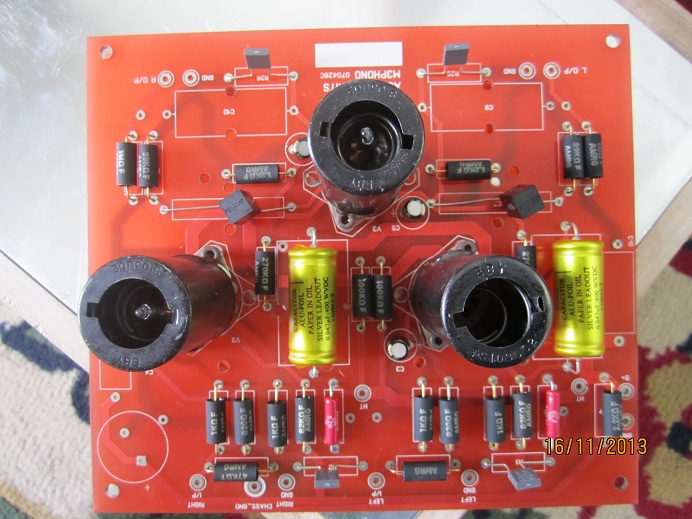

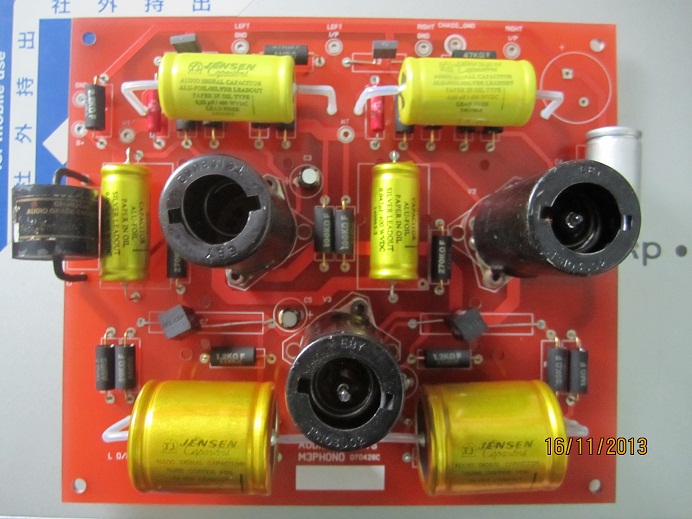

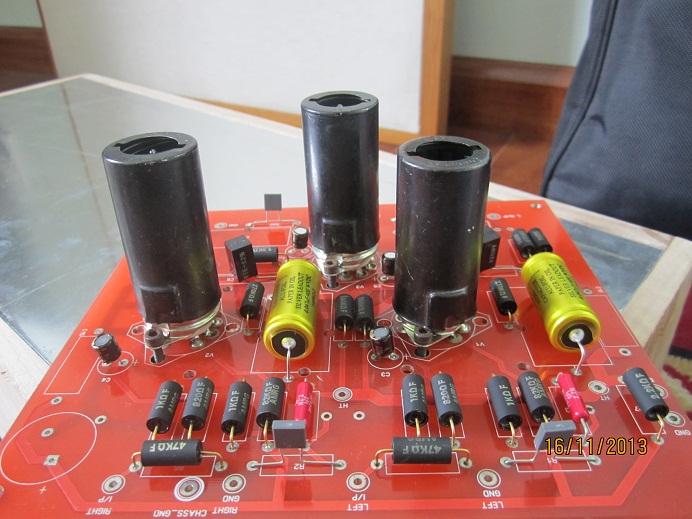

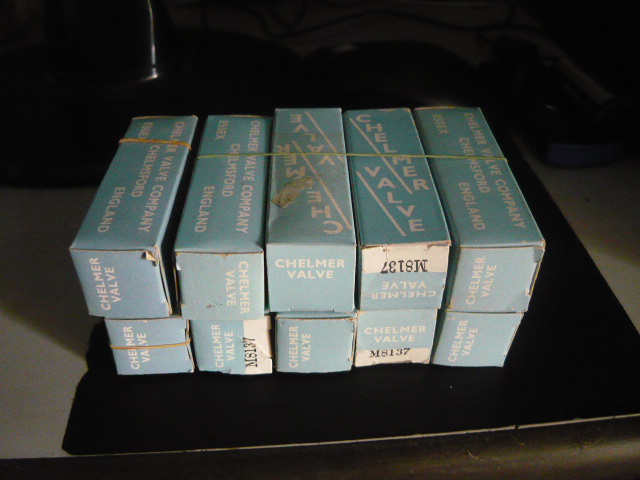

Nhận hàng mấy hôm rồi nhưng hôm nay mới có thời gian mang em L3 ra mần. Quê em vùng Than nên chỉ thích màu đen, Than quê em được coi là vàng đen của Tổ quốc mà. Đua đòi Show tạm mấy hình sử dụng mấy em da đen chân vàng này.



Đẹp quá, linh kiện quá xịn, độ này diy lên quá bác thiên thanh ơi, he he nhiều vàng đen quá nên toàn chơi tube da đen chân vàng :lol:



Nhìn mấy con trở Amstran thích thiệt. Chất âm em nó thế nào các bác ?

ps: mấy con trở Caddock nhìn hơi...xí :lol:



Mấy con Caddock trông vậy thôi mấy em chân vàng kia không lại được em nó đâu về cả nghĩa đen với nghĩa bóng. thậm chí về giá, đắt hơn em chân dàng dàng kia gần 2$ đấy :mrgreen:



Gần tới đỉnh luôn rồi, nhìn bộ linh kiện của bác mà thèm quá

Thân chào!



Em bán toàn bộ hoặc từng phần Pre L3 bên đây, cụ nào quan tâm thì ới nhé:

buysell/single_ad.php?ad_id=14370



Phần y/c của bác tt hôm nay mới xong em chuyển cho bác luôn nhé. Bác xem thử giúp em



Bác Luan còn dư bộ pcb + chassis không ? Nếu có cho em đăng ký 1 bộ



Chúc Mùng Năm Mới, Năm mới sức khoẻ, hạnh phúc, làm ăn phát tài, DIY phát tiếng.



Mail của em ko vào được , nên bác Hùng xem tạm trên trang chính trên trang chính nhé. Em sửa lại gửi cho bác sau nhé. Nếu phần nào ko rõ bác pm cho em gửi thêm.

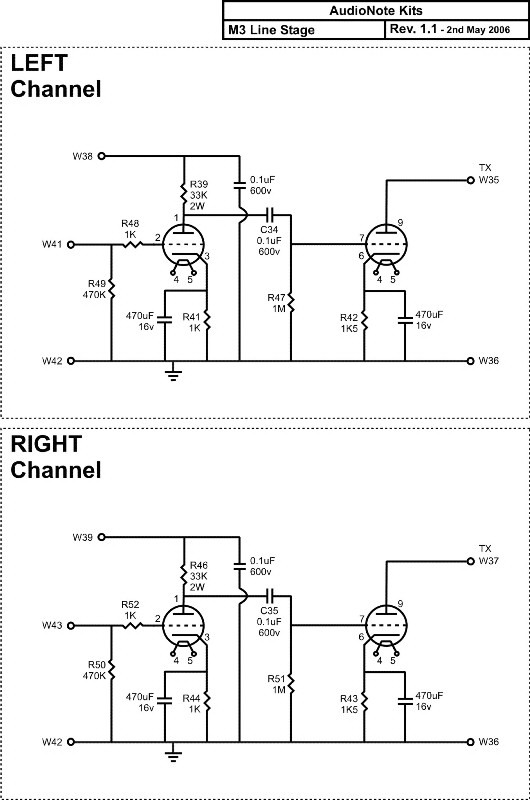

Bác Luân chỉ giúp em điện áp của cathode đèn chỗ chân 3 và chân 6, và điện áp plate chỗ chân 1 và 9, vì opt em tự quấn lên RDC của opt sẽ khác của hãng ạ.
vị trí W39 đấu vào chỗ nào trên board nguồn ạ.
Thanks bác



Chào bác,
sau khi đo theo vị trí bác y/c như sau:
Áp cathode đèn 5687 chân 3: 4v6 ; chân 6: 12v
Áp plate chân 1: 98v ; chân 9: 256 v (HT)

vỊ TRÍ w39 chính là HT( lấy từ B+ của M2)
Thân



,

Thanks bác Luân.

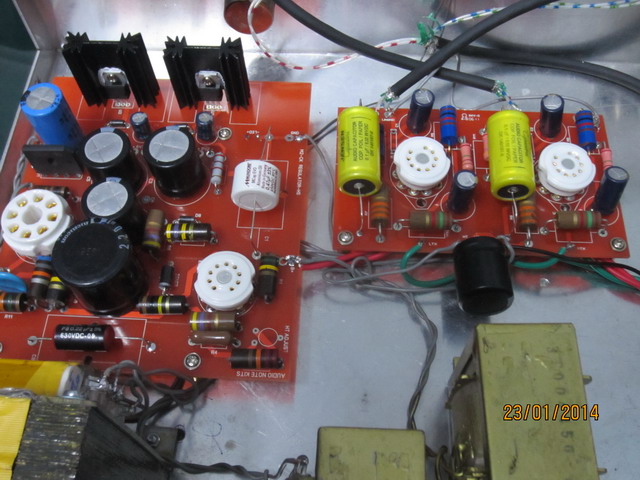

Linh kiện mới về, tranh thủ hàn xong . Bộ của bác HDQN ngày mai chạy test, khi nào bác vào ghé lấy luôn nhé.

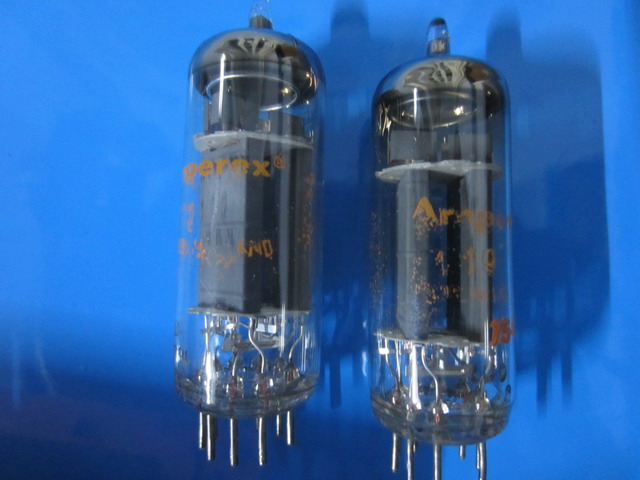

Đôi bóng 7119 của bác có vấn đề.. nó bị ù và rít lên rất khủng khiếp, đang đo kiểm tra lại bóng. Trong khi mình bóng 5687 philip USA không vấn đề gì.



Bác Trí chuyển 1 cái volume qua, anh thay dùm luôn nhé. Một cái bị hỏng rồi. Hiện tại KIT bác đã xong



Để tiện theo dõi các bác đã làm DA L3 và các bác đang quan tâm. PHẦN NÂNG CẤP THÊM PCB DIGITAL em đã post bên THIẾT BỊ SỐ.

Dự án mới ANK Audiokits DAC 3.1
Sau khi dự án L3 pre AN hoàn thành, nhiều DIYER yêu cầu tiếp tục triển khai DAC Audio Note 3.1, phục vụ thêm nhu cầu nghe nhạc thông qua cổng USB.

viewtopic.php?f=21&t=82782
Thân

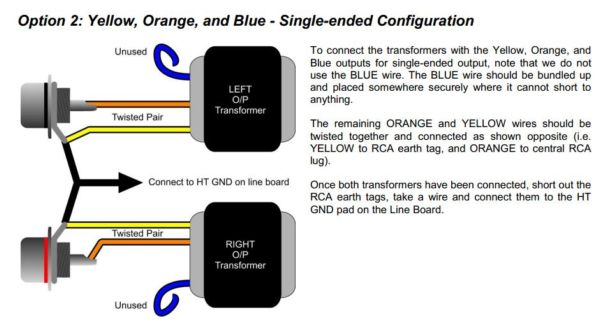

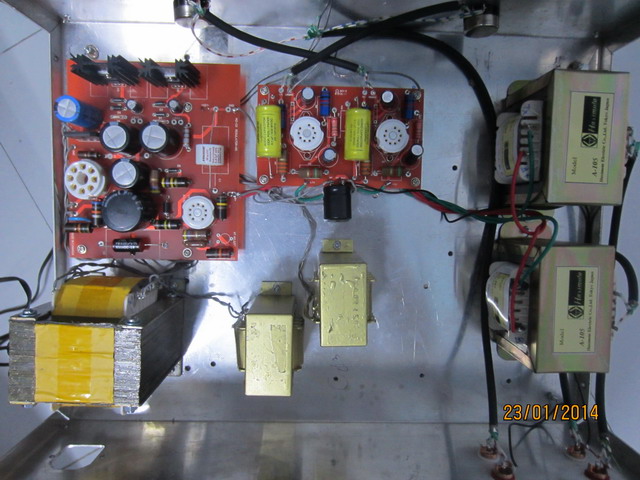

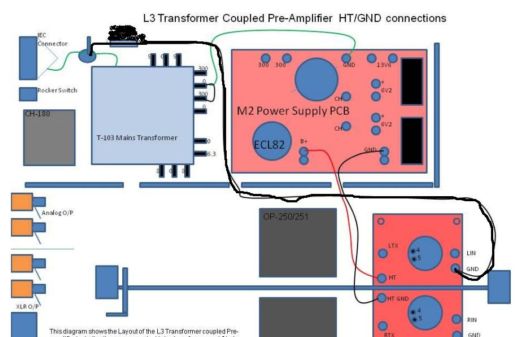

Sau khi xem mạch đi dây của bác em thấy bác còn thiếu 2 vị trí này bác xem lại hộ em nhé.
Từ RCA cực mass kéo thêm đoạn dây đến HT GND .



Anh Luân cho em hỏi: em có cục OPT ghi là 5K:24, có xài đc mạch này không ạ?
em còn cặp OPT nhỏ nữa, mà không biết đo thông số nó thế nào (đồ ve chai nên ko có chữ nghĩa gì cả), bác nào thương tình chỉ em cách đo với



Bác xem và tham khảo ở đây nhé.
Audio Note UK they designed L3 (M3) preamp with turn ratio = 33:1. The OPT is Trans-27. You can see here:

- http://www.audionote.co.uk/comp/trans/t ... puts.shtml

- http://www.audionote.co.uk/products/pre ... p_02.shtml

- http://www.ankaudiokits.com/l3linemk2.html

They also use other OPT with turn ratio = 25:1 as a option.

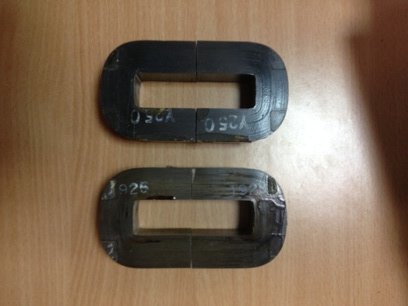

Em mới mua được cập C-core như hình để quấn opt cho L3 này, bác nào quấn rồi cho em hỏỉ cách quấn với ạ, quấn bao nhiêu henry thì đạt ạ?

Thân!



Bác chủ tóp, em muốn làm y trang audiokit thì bác có làm ko?? Nguồn , OTP choker mua luôn của nó, còn linh kiện khác , mạch PCB bác lấy ở đâu cũng được, giá tầm mấy củ bác nhỉ
