Bổ sung PCB Audiokits L3 Line Pre-Amplifier

Chào bác Luân,

Hiện nay bác còn nhận đặt PCB này không vậy, nếu có bác cho em đặt như sau:

- 1 bộ đầy đủ để cắm điện là nghe nhạc (không có chassis)
- Linh kiện thì bác gá vào dùm em rồi em tự hàn lấy.

Bác báo giá linh kiện cho 2 trường hợp sau: - Linh kiện tốt; - Linh kiện khá

Bác inbox hoặc mail: hiepsy@gmail.com

Cám ơn bác.

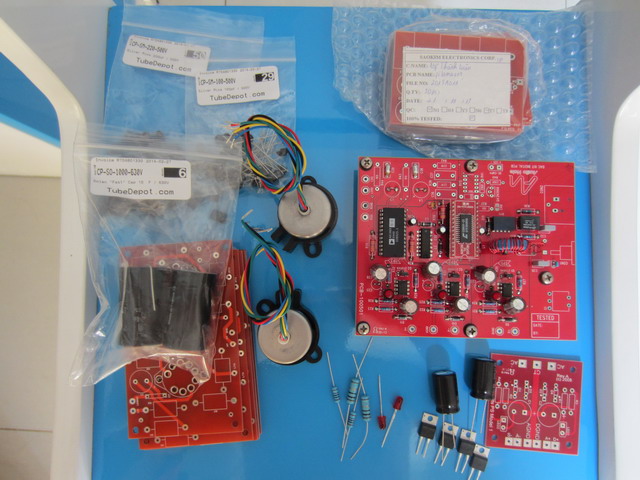

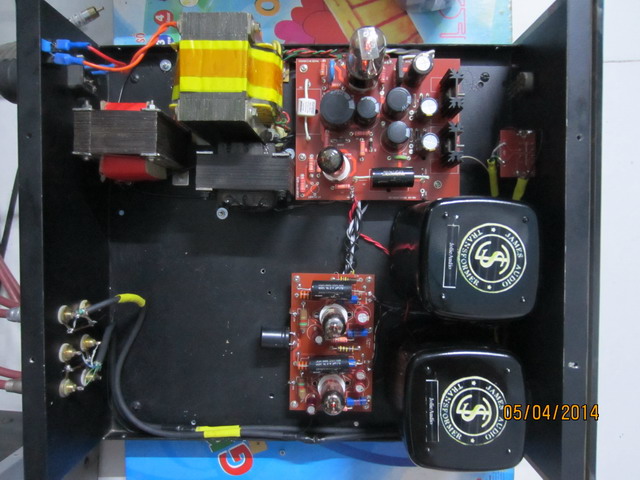

Gửi bác Phong tấm ảnh bột Kit của bác đã xong, cặp xuất âm mất nhiều thời gian quấn. Nên hơi chậm. Hôm nay em đã gắn test hoàn chỉnh . Khoảng Ngày mai chuyển cho bác nhé nghe trước, phần DAC sẽ chuyển cho bác về lắp vào vị trí chổ trống nhé. Em bố trí vừa đủ để nâng cấp...



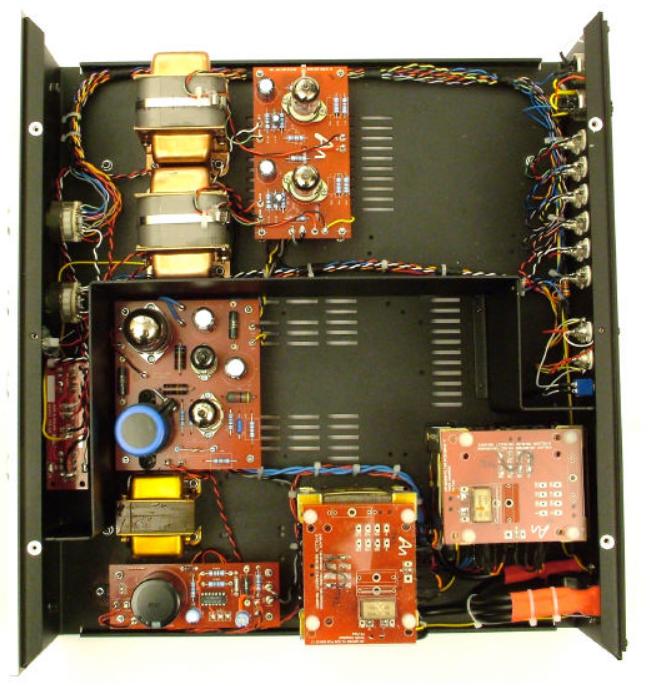

DAC đã có, bổ sung cho L3 theo dự án L3 trước đây. Các bác chỉ lắp thêm PCB Digital và IV Transformers nữa là trở thành DAC 3.1 AN. Dự án đã đi vào giai đoạn cuối cùng hoàn chỉnh.

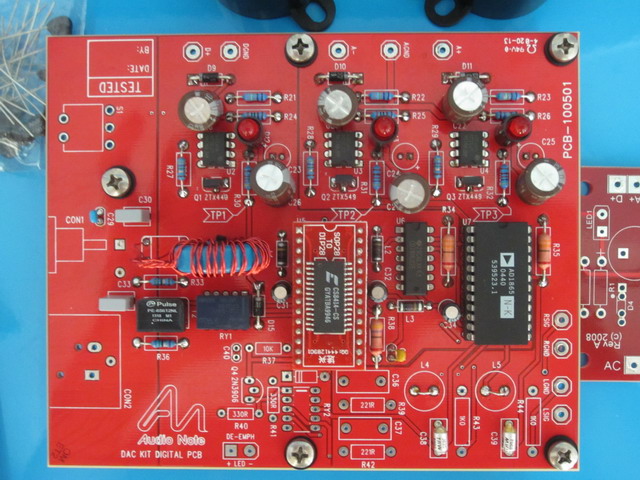

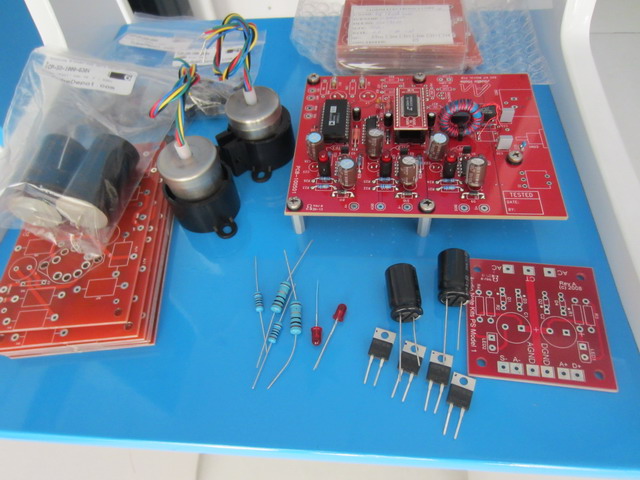

Hôm nay PCB DAC 4.1 và IV Transformers đã về , mọi thông số em đã fix lại lần cuối. Tạm thời pcb nguồn Digital có trước cho các bác đạ đăng ký em em kiểm tra bản sao 1:1, .Bắt tay hàn các con trở và diot trên PCB nguồn. Khoảng hơn tuần nữa PCB Digital có , em hàn luôn một số linh kiện về trước. Mong các bác đã đăng ký đợi lâu thêm tí nữa nhé. Thông số IV Transformer em đã đặt làm và cả hộp nhôm .



Nếu sử dụng bo L3 làm DAC thì nhớ thay con trở đầu vào 470K thành 3.3K....

....mà cái não Nuân lày kiếm đâu 2 cục sắt ngon wé, linh hồn của DAC là cái cục sắt này dù nếu không có nó thì cũng chả chết thằng tây lào... :mrgreen: chém thêm tí xíu là tay nghề não lày kém im xa wé, im nàm đẹp hơn nhiều :lol:



Chào bác Luân,
Con L3 em đã nhận được rồi, đúng là xuất âm bằng OPT tiếng nghe có động động tốt quá bác à. Cái pre xuất tụ của em nghe trước đây chất âm chán thật...Bác cố gắng sớm em PCB DAC FULL về em gắn vào luôn nhé.
Thanks

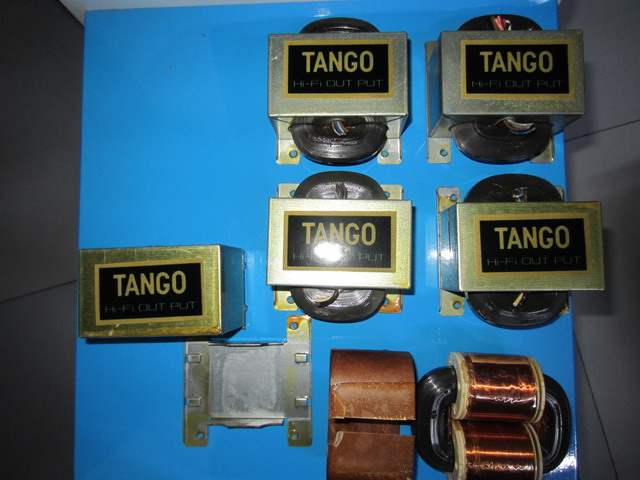

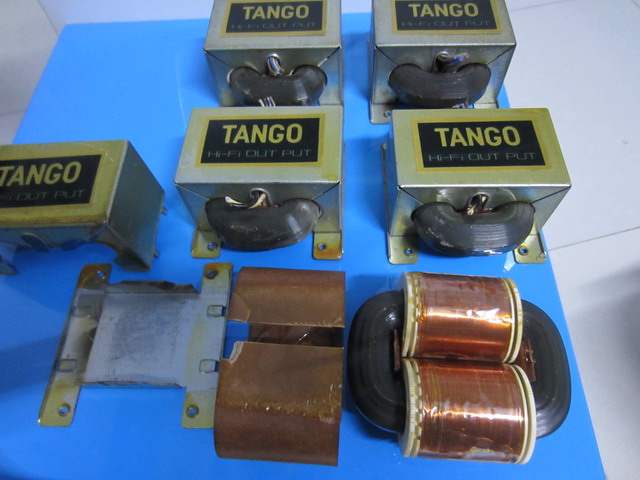

3 cặp FE C Tango xả từ amly guitar của Hãng Bác Linh_audiotech, Hải (Long Biên), bác Sơn (Bắc Giang) , suốt 1 tháng ròng rã hôm nay 3 cặp output transformers cho L3 PRE đã xong . Còn của bác Bính HN nhờ quấn, hôm nay em test kỹ sẽ chuyển cho bác sau nhé.



cái này là Rcore mà bác! em mới mua quả này ở xóm chùa hết 60k/ cục và chưa hiểu cái lõi này làm sao quấn được output transformers cho pre này nữa? hay bác có bí quyết đặc biệt gì chăng :lol: . Thân



Bac Linh o Bac Giang gui nguyen amly con label cua hang vao cho anh ban quan xong roi. Em mang ve test nghe rat tot a.



Cụ Lý hỏi khó quá cơ, lần đầu tiên em được nhìn thấy Fe Tango kiểu này! Nạ quá cơ!



Rất tiếc nó đã lên đường hết rồi ạ. Chủ nhân của nó mang đến và nhờ quấn dùm. Em thấy tem và logo còn nguyên vẹn từ một âm ly rất cổ , sau khi lau chùi nó mớ sạch sẽ như thế.. Khi quấn xong nghe rất tốt...mình không quan tâm nó là của ai..



Bác Luân đã chuyển hết luôn rồi hả, vậy khoảng 2 ngày nữa đến em chuyển cho mấy chiến hữu của em luôn. Bộ OPT này em về lắp nghe rất ổn ạ.
Amly cũ hôm trước em đã gã cho mấy anh ve chai rồi Nếu có dây tín hiệu tốt bác chuyển sau cho em nhe.



Em chỉ thấy lạ chỗ chữ bôi đỏ này thôi và dây ra cắt cụt ngũn y xì nữa kia. :lol: .Thân



Em chuyển chiều thứ ba ,3 bộ tất cả em cho lõi fe vào nắp chụp vuông và đổ keo, như theo yêu cầu của bác .Chắc hôm nay bác nhận được đấy, số vận đơn em đã pm cho bác rồi nhé.



Mạch từ R core là mạch từ kin rất cao output tube của L3 chạy SE có dòng DC đi qua sẽ làm mạch từ nhanh chóng bão hòa khi có thêm biên độ xoay chiều. Cái này có lẽ bác Luan có máy cắt Laser cắt R core thành R cut core đễ có khe hở KK. Đúng là một cải tiến lớn về mặt công nghệ......



Chào bác newpower,
Thực sự ban đầu em rất tốn kém và mất nhiều thời gian xử lý loại fe này, thử nghiệm từ R sao cho nó thành C . Bác newpower nói rất đúng ạ, chi phí nhờ máy laser cắt trước . Mang về tính toán lõi quấn sao cho đạt được các dãy như mong muốn và so sánh FE IE em đã làm.
Thân

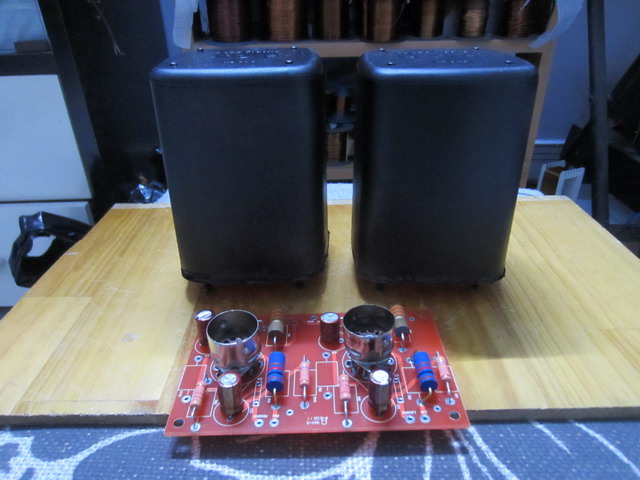

Em gửi kích thước cụ thể cặp OPT L3 cho bác Bính (HN),chuẩn bị chassic cho phù hợp. Cao 11, rộng 0.9 nhé bác. PCB L3 bác gắn loại trở như hình , thêm phần khá quan trọng tụ thoát catod ELNA Cerafine đỏ và nối tầng M-CAP Silver Oil nhé.



Anh Luân khéo tay quá , khi nào có thể đặt được PCB DAC vậy anh Luân ơi



Cam on bac. Khoang 2 tuan nua la co day du luon nhe bac.



[/quote][/quote]

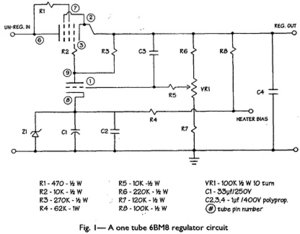

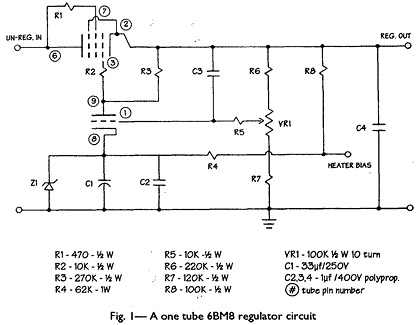

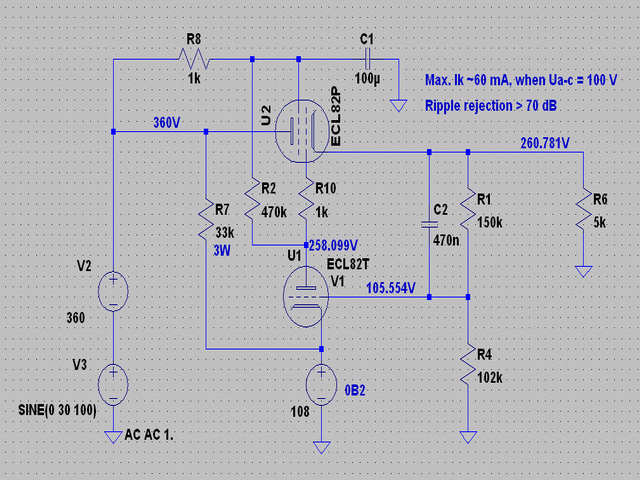

Thu cai mach feed forward regulator nay di cac bac. Em mo cai preamp m5 ra xem de copy day a. Hay hon mach kit M2 nhieu.

http://www.diyaudio.com/forums/tubes-va ... clone.html



Cám ơn bác Vincin tư vấn cho anh em DIY, em cũng muốn thử phần nguồn này . Nhưng bận quá, mạch nguồn có thay đổi một số vị trí và áp cũng khác.Em layout thu mot pcb power . Se co thay doi lon so voi M2...

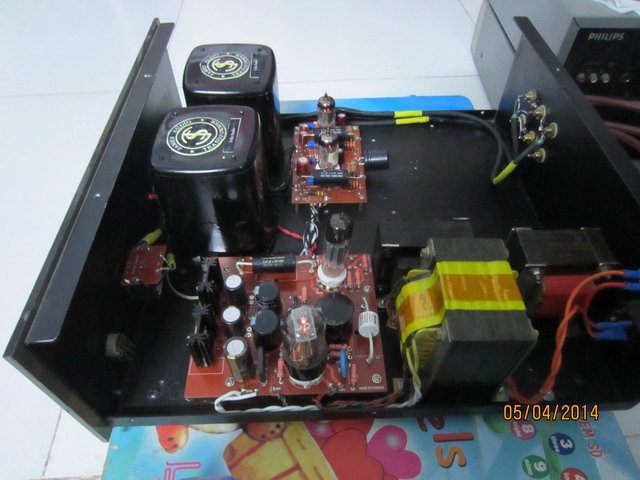

cai mach L3+M2 regulator nghe ky tieng no hoi cung cac bac a. em da thuc hien vai cai mod sau dau tren cai L3 kit pre:

1) double c-core OPT trans 027 AN Uk. co le cai nay cho nhieu thay doi nhat.
2) power supply regulator nhu trong factory built prem3-m8. cung ko co gi la rac roi lam, so voi M2, chu yeu la dung it feedback hon va them cai dien tro feed forward de cancel ripple noise, va 0B2 thay cho zener.
3) mod mach pre ecc82 e182cc, thay vi 5687 5687
4) battery grid bias = pin lithium button cell, cai nay dung thu 2nd sau OPT mod.
5) volume control = Silk TVC, cai nay ngang voi OPT mod
6) day nho = 99.99% silver in teflon,
7) bien the rieng cho fliament cua tat ca cac den.
8) tu Clarity TC (film caps) cho power supply (cang it cang tot, chi can 33uf + 33uf thoi), blackgate vk 22uf 350v output cap cho regulator.
9) dien tro AN tantalums, Amstran va Mills wirewound

9) LCRC dot tim pre-amp tube, chưa lam vi chasis het cho roi a.

L3 cua em co le da nghe nhinh hon cai m5 chut xiu roi day a.

than.
Vi



Ủng hộ mạch nguồn mới của bác Vicin chia sẻ. Bác Luân layout pcb đê...



thanks bác Vincin nhìu lắm
em chờ mạch này psu này lâu lắm rồi
giờ đã có....ét sùn thui
ah! em thắc mắc sao ngay cho r6=5k em thay sao sao í



ét.em đọc kĩ òi.con R6 dùng để load
khi xài thì quăng ga :mrgreen:



cai con dien tro gan vo anode cua OB2 la 10k nhe bac. dong qua 0B2 la 15ma, ko can bypassed.

muon cao the ra 260-270v regulated thi nguon cao the un-regulated phai tren 400v. cang cao cang tot, nhung coi chung filament to cathode max volt den ecl82.

cai mach nay ripple rat thap -> low noise, nhung ko can thiep tho bao bang feedback nhu cach mach regulator thong thuong ie: M2. Nen copy cach lay-out cua AN UK.

Nguyen ca cai bo regulator nam tren duong tin hieu AC loop nen dung tiet kiem xai linh kien dom
