Bổ sung PCB Audiokits L3 Line Pre-Amplifier

Discussion in 'Đèn điện tử' started by thanh lam luan, 10/5/13.

Page 19 of 26
  1. hungnt

    hungnt Advanced Member

    Joined:
    18/5/13
    Messages:
    148
    Likes Received:
    0
    Các bác cho em hỏi Pre L3 của em thông số điện áp như sau có ổn k ạ:

    - B+: 266V
    - Anode nửa đèn đầu: 106V; nửa đèn sau: 261V;
    - Cathode nửa đèn đầu: 5.1V; nửa đèn sau: 13.9V

    Thanks các bác

    hungnt, 5/8/14
    #451
  2. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.240
    Likes Received:
    24
    Sau khi đấu opt , trở kháng dây sẽ làm giảm áp còn 250v nhé. (But the M3 or L3 is feeding a 260 DCV to the output transformer's HT point, after the winding resistance, at least 240 DCV or above.) theo thông số đo của Hãng .

    thanh lam luan, 6/8/14
    #452
  3. hungnt

    hungnt Advanced Member

    Joined:
    18/5/13
    Messages:
    148
    Likes Received:
    0
    Em k hiểu Above, Maximum là bao nhiêu ạ? Điện áp của em là sau khi đã đấu OPT rồi, hót ngon lành nhưng em sợ điện áp như của em là hơi cao.

    hungnt, 6/8/14
    #453
  4. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.240
    Likes Received:
    24
    Min : 240 ,Max: 255 VDC .Bóng 5687 Max theo datasheet: 330VDC.

    thanh lam luan, 6/8/14
    #454
  5. dannynguyenatl2012

    dannynguyenatl2012 Advanced Member

    Joined:
    29/10/11
    Messages:
    113
    Likes Received:
    0
    Tinh hình dac em Sao rồi Anh. Khi nào vào chasic post hình em nha.

    dannynguyenatl2012, 6/8/14
    #455
  6. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.240
    Likes Received:
    24

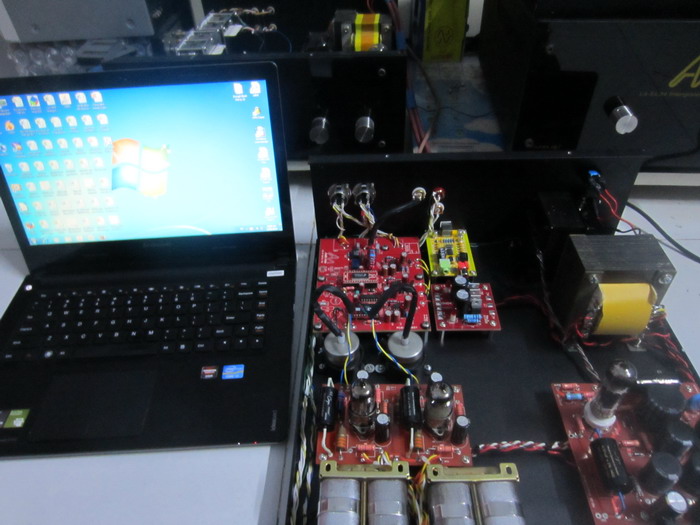

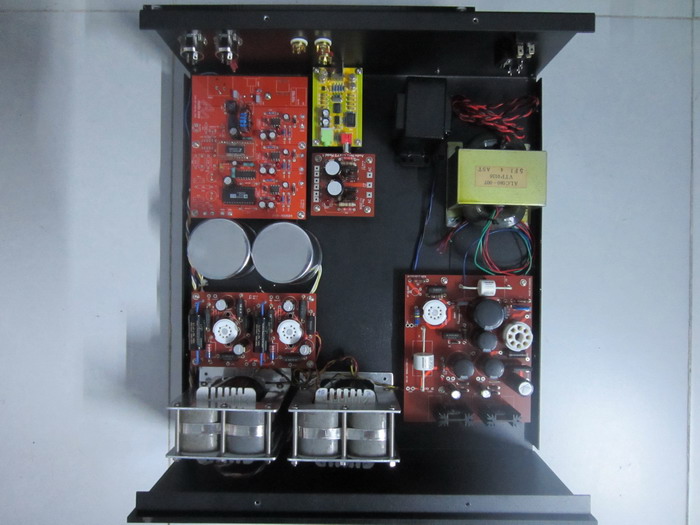

    Đã hoàn thành hôm nay, Bộ của bác chưa test được do thiếu con 3k3 , thi công toàn bộ KIT của mình sẳn có, và kết nối luôn cổng USB thử nghiệm . cặp opt cho DAC này khác kiểu của bác nhé. Gửi bác vài tấm ảnh


    Attached Files:

    thanh lam luan, 12/8/14
    #456
  7. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.240
    Likes Received:
    24

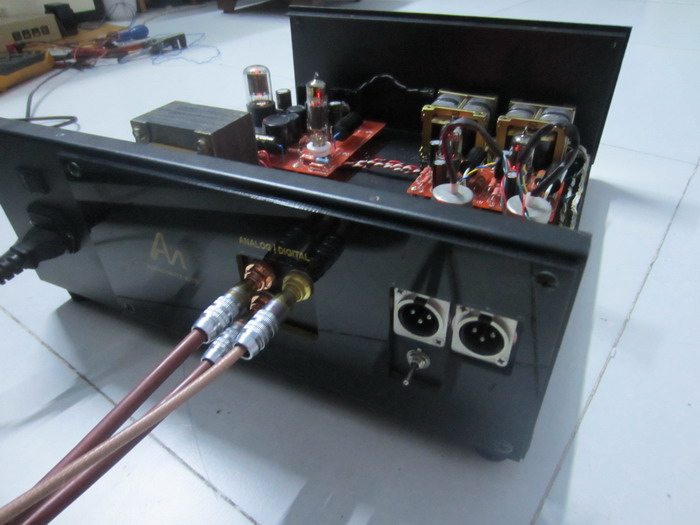

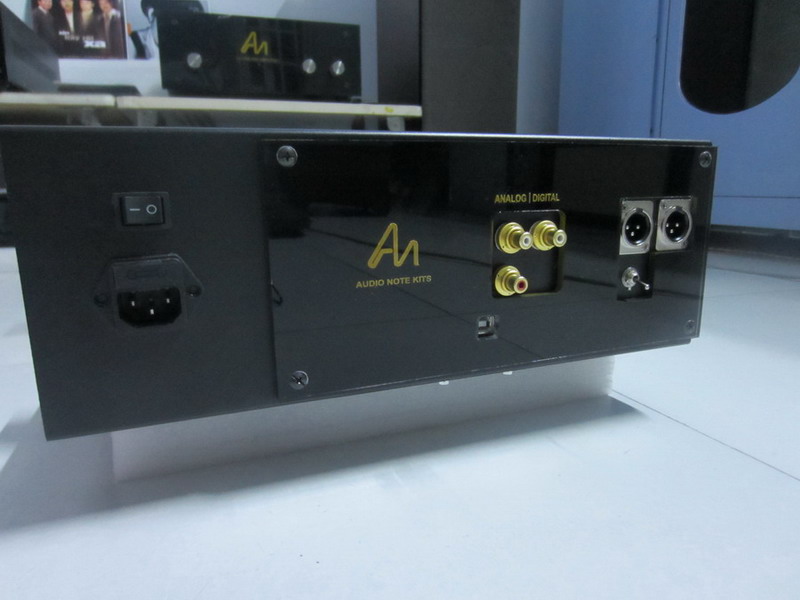

    Phần mặt sau của DAC, có 2 cổng COAXL, USB , Dùng công tắc chuyển đổi.


    Attached Files:

    thanh lam luan, 12/8/14
    #457
  8. huy_navy

    huy_navy Advanced Member

    Joined:
    11/8/10
    Messages:
    578
    Likes Received:
    15
    Location:
    Saigon not HCMC
    Chu choa đẹp wá a Luân!!! :mrgreen:

    huy_navy, 13/8/14
    #458
  9. tinhdhmo

    tinhdhmo Advanced Member

    Joined:
    26/10/08
    Messages:
    1.915
    Likes Received:
    1.084
    Em đã có PCB của dự án này, tính làm dần . A Luân có thể cũng cấp phần linh kiện : Trở, Zenner được không ạ ?

    tinhdhmo, 13/8/14
    #459
  10. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.240
    Likes Received:
    24
    Bác cứ cho biết chất lượng loại linh kiện nào theo khả năng, em đặt giúp bác đơn giản mà. :)

    thanh lam luan, 13/8/14
    #460
  11. dannynguyenatl2012

    dannynguyenatl2012 Advanced Member

    Joined:
    29/10/11
    Messages:
    113
    Likes Received:
    0
    Con dac của Anh đẹp quá. Khi nào anh gần hoàn thiện con của em post ít ảnh nha anh.con của em cần 3 cổng vào Xlr in , Rca in , USB in .

    dannynguyenatl2012, 13/8/14
    #461
  12. tinhdhmo

    tinhdhmo Advanced Member

    Joined:
    26/10/08
    Messages:
    1.915
    Likes Received:
    1.084
    Trở em dung loại bình dân thôi, loại vài $/con thì em không với theo được ( mặc dù rất thích ) . Tiện anh Luân cho em hỏi anh còn thừa em nguồn nào cho dự án này không ạ :3 Để em sắm dần

    tinhdhmo, 14/8/14
    #462
  13. dannynguyenatl2012

    dannynguyenatl2012 Advanced Member

    Joined:
    29/10/11
    Messages:
    113
    Likes Received:
    0
    Bác Luân con dac của em hót được chưa anh. Cho em ít review nha

    dannynguyenatl2012, 24/8/14
    #463
  14. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.240
    Likes Received:
    24

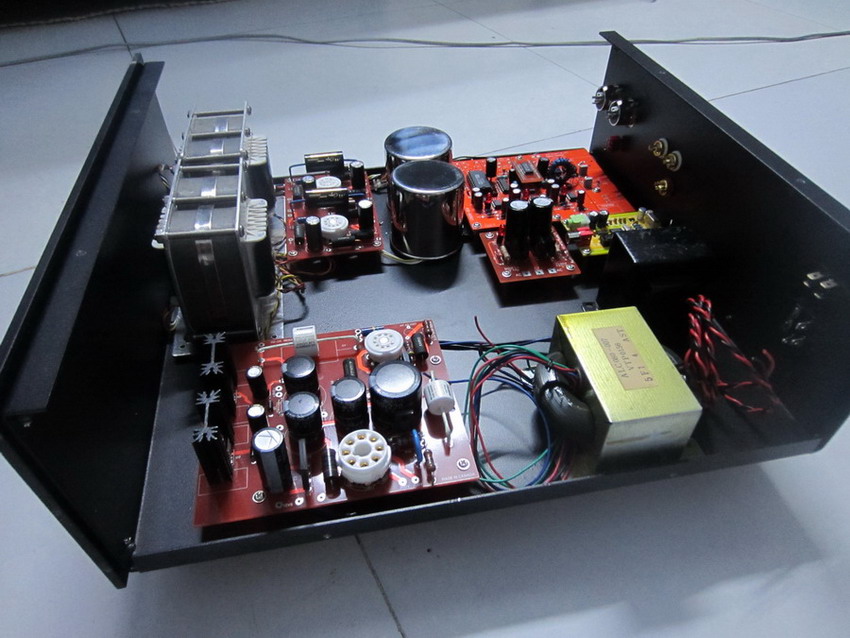

    Nghỉ lễ tranh thủ làm cho bác được như vậy. Ngày mai nghỉ xả hơi.. :) Gửi bác vài tấm ảnh

    thanh lam luan, 26/8/14
    #464
  15. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.240
    Likes Received:
    24

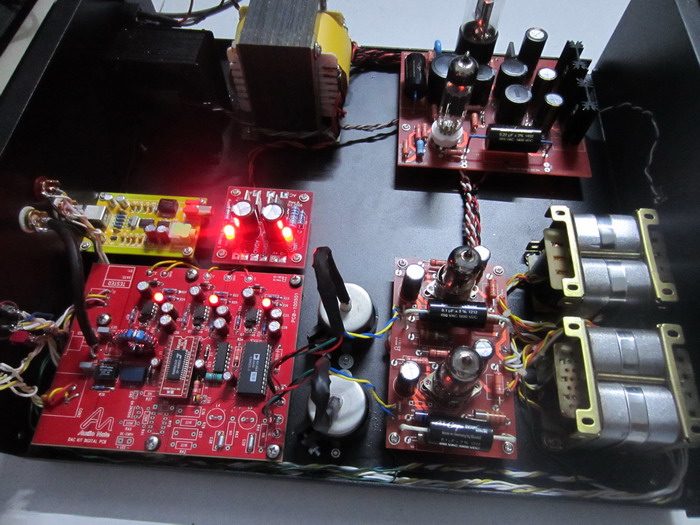

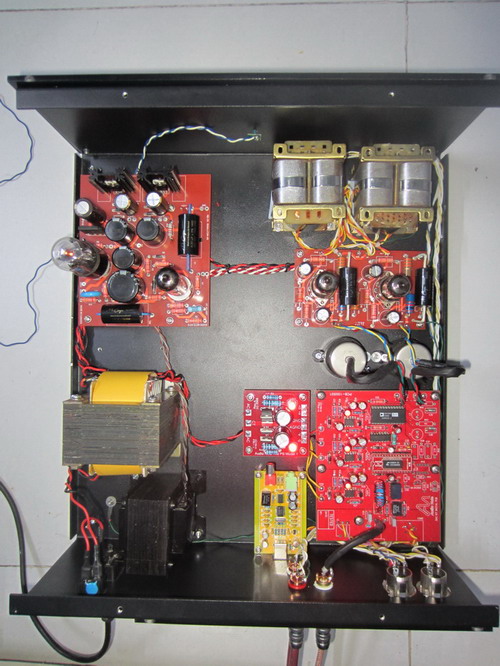

    Nghỉ lễ tranh thủ làm cho bác được như vậy. Ngày mai nghỉ xả hơi.. :) Gửi bác vài tấm ảnh


    Attached Files:

    thanh lam luan, 1/9/14
    #465
  16. huy_navy

    huy_navy Advanced Member

    Joined:
    11/8/10
    Messages:
    578
    Likes Received:
    15
    Location:
    Saigon not HCMC
    Nhìn 2 cái ống lon sữa bò phê quá a Luân ơi! :D
    Theo e thì đã chơi đến đây rùi thì làm phát chip XMOS ra I2S lun đi anh!!! :mrgreen:

    huy_navy, 1/9/14
    #466
  17. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.240
    Likes Received:
    24
    Khi nào rãnh rỗi mới tính phương án này Huy ơi. Làm một chuyến chuột bạch xem sao :)

    thanh lam luan, 1/9/14
    #467
  18. AudioGonn

    AudioGonn Approved Member

    Joined:
    6/9/14
    Messages:
    20
    Likes Received:
    0
    Nhìn đẹp quá, bác giúp mình DIY một bộ nhé.
    Thanks

    AudioGonn, 9/9/14
    #468
  19. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Các bác cho hỏi pre lắp volume thì lắp bao nhiêu K ạ? lên lắp ở ngõ ra hay ngõ vào?

    Thanks các bác.

    tranchung159, 9/9/14
    #469
  20. huy_navy

    huy_navy Advanced Member

    Joined:
    11/8/10
    Messages:
    578
    Likes Received:
    15
    Location:
    Saigon not HCMC
    100k và lắp ngõ vào bác nhé!

    huy_navy, 9/9/14
    #470
  21. tranchung159

    tranchung159 Advanced Member

    Joined:
    9/8/12
    Messages:
    612
    Likes Received:
    19
    Vâng, cảm ơn bác.

    tranchung159, 9/9/14
    #471
  22. AudioGonn

    AudioGonn Approved Member

    Joined:
    6/9/14
    Messages:
    20
    Likes Received:
    0
    Tình hình con DAC 3.1 bác Luân giúp cho anh em gần xong chưa ạ. Cho anh em tí view. Mấy anh em Dầu khí Vũng tàu bận ngoài giàn , có nhờ chuyển chung cho anh em luôn thể. :)

    AudioGonn, 17/9/14
    #472
  23. dvcsun

    dvcsun Approved Member

    Joined:
    1/8/10
    Messages:
    28
    Likes Received:
    2
    Cám ơn bác Luân đã giúp em hoàn thiện bộ dac con nhà nghèo này.
    Cơ bản là xuất âm tụ 3 con cõng nhau :D , choke nhặt từ đèn neon :D biến áp tự quấn theo hướng dẫn của bác nhưng em dùng FE chợ nên nóng thôi rồi

    [​IMG]

    dvcsun, 17/9/14
    #473
  24. thanh lam luan

    thanh lam luan Advanced Member

    Joined:
    21/8/11
    Messages:
    1.240
    Likes Received:
    24
    Chúc mừng Cụ, sản phẩm đầu tay như vậy là thành công rồi ạ :D , một sáng chế mới choke nhặt từ đèn neon :eek: . Sau này bác kiếm chasic rộng hơn quy hoạch gọn lại, sẽ ổn hơn ..

    thanh lam luan, 17/9/14
    #474
  25. regular

    regular Advanced Member

    Joined:
    6/6/07
    Messages:
    7.375
    Likes Received:
    22
    Location:
    Non-Groups
    Loại Ballast này cũng khoảng 2H đó bác. Nếu dùng L-C-L thì chi phí cho 2 cục khoảng ...70k :mrgreen: :mrgreen:

    regular, 17/9/14
    #475
