Bổ sung PCB Audiokits L3 Line Pre-Amplifier

vắng vẻ quá, im lìm quá, bác chủ ơi, phải kiếm cái dự nán nào khó để làm lâu lâu cho vui, chứ nhanh quá không có gì để nói hết.



Em đang quấn nguồn, choke. Còn OPT thì em chưa có Fe! Bác nào có Fe tốt share em với ah! Em hỏi xxx tý, đèn 5687 đốt tim 0,9A/bóng; đèn 12AY7 đốt tim 0,3A/bóng mà nguồn dùng 7812 max 1A vậy có dùng chung nguồn đốt tim bo M2 được ko ah?



Sau khi nghiên cứu mạch nguồn M2 thì Mạch này chỉ dùng đủ cho 1 bo thôi tức là nếu bác muốn nhốt chung 2 bo phono và preline L3 thì phải dùng 2 bo nguồn, hoặc làm công tắc chuyển nguồn thì không dùng 2 bo cùng lúc được. Em thì em làm 2 bo nguồn luôn để đưa ngõ ra của phono vào ngõ vào preline luôn, cũng không tốn kém bao nhiêu mà được cái hoàn hảo, gon gàng. chúc bác thành công



Em thì thấy cao áp vẫn đủ cho cả pre và phono, chỉ cần bổ sung đốt tim cho phono (cỡ 1A là đủ)! Ko bít có được ko nhờ các bác chỉ giáo thêm ah!



Phần cao áp cũng không đủ đâu, con ECL82 không kéo nỗi 5 bóng đâu. Bác nên làm thêm 1 bo nũa cho chắc với lại sẽ không bị ảnh hưởng qua lại khi dùng chung nguồn. ( biến áp thì có thể dùng chung, choke phải dùng riêng)



M2 dùng cho cả phono va pre line thì Ecl82 k chạy nổi ,làm 2 boar nguồn thì phải 1cặp 6x5 và ECL82 .2 cục nguồn thế thì làm thêm 1 chassi nữa cho lành lại k nhiễu mà phono là sợ mhiễu lắm



phono đã test rồi không nhiễu nên không sợ bị nhiễu nguồn AC, tuy nhiên nếu muốn hoành tráng thì làm 2 chassis riêng, còn muốn gọn thì bỏ chung, tùy sở thích thôi. không cần 2 cục ngồn riêng đâu.

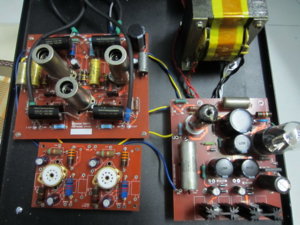

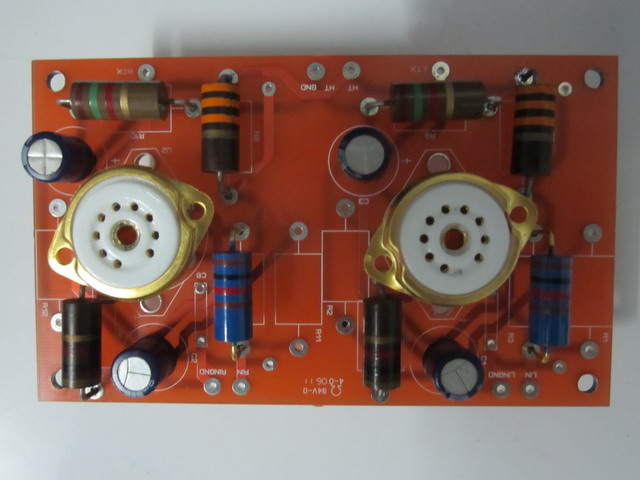

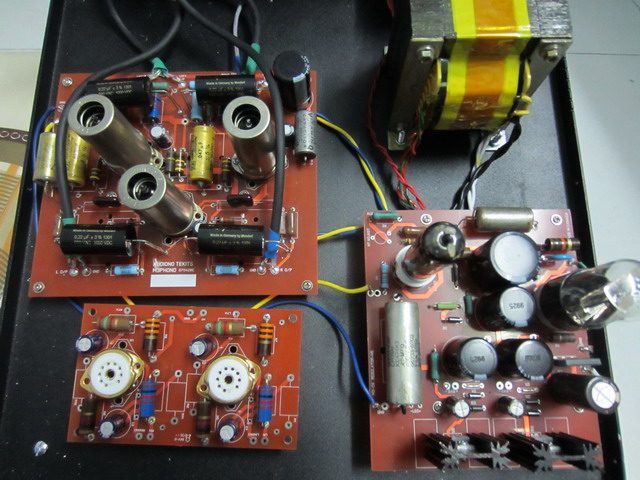

Em xin post tiến độ L3 pre , tranh thủ ngày mai hoàn tất cục OPT. Kết nối cho mạch hoạt động, chia sẽ cho các bác opt cùng làm cho mình.



Em lại chờ, anh Luân ạ! Mong thời gian qua mau..........



Bận quá bác ơi! rã fe quấn cũng phê , chỉ tranh thủ 2 ngày nghỉ để DIY thôi,



Vậy thì em lại mong 2 ngày nghỉ không qua mau...........



Cụ nào dệt OPT, nếu có fe thì dệt giúp em với ạ. Em k có OPT, mà mua OPT hãng thì không đủ xiền. Khói lửa cứ pm cho em nhé. Thanks



các bác nào muốn dùng 2 trong 1 chassi thì tìm cái switch tốt ngắt đốt tim và B+, bên shop có bán cái này



Sao lại thế hở bác! 2 in 1 thì pre chứ.
L3 out phono > pre ................Cắt H và HV làm gì



Một buổi tối nay em đã dệt xong OPT cho Pre Line, bắt tay kết nối luôn. Thật mãn nguyện, và bất ngờ. Em chạy thử nghiệm 1 kênh, xuất OPT chất âm thật mềm mại, bass khá sâu, dãy cao không chói...Một điểm đặt biệt không ù xì, và nhiễu. Ngày mai mời bác nào rãnh nghé em thẩm âm dùm.

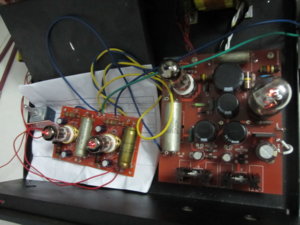

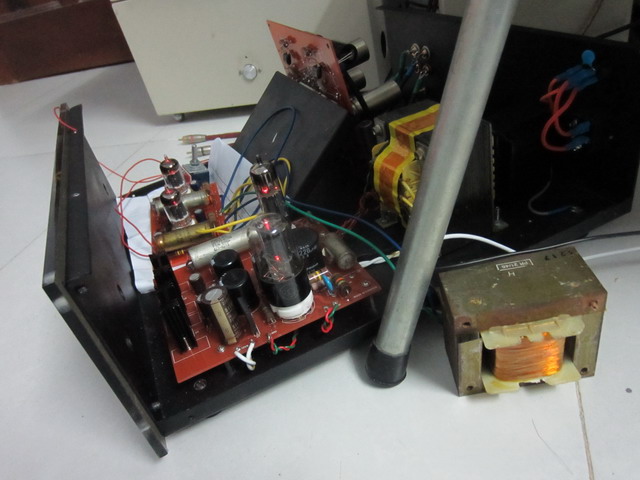

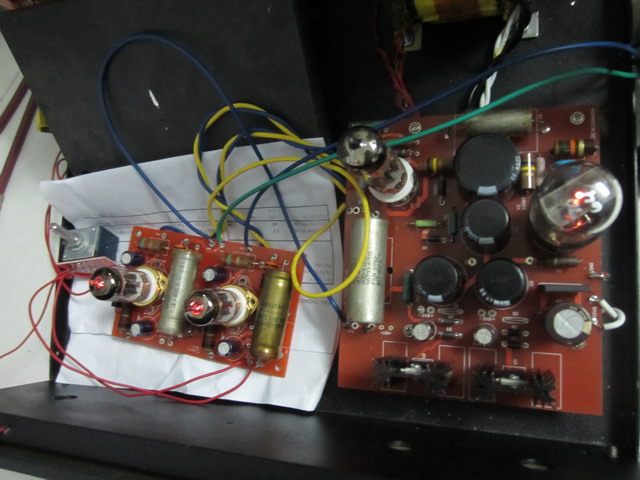

Em xin show vài tấm ảnh, lúc 12 đêm nay em nó đang chạy



Hay quá bác, bác nhắn giúp lại cái số dtdd, em mất hết số anh em. Tks



Bóng 12AY7 có If là 0.15A (nếu đốt tim 12.6V)

Bóng 5687 có If là 0.45A

Vì vậy , sử dụng 2 trong 1 là hoàn toàn được



thứ 7, hay chủ nhật đại hôi nghe L3 pre đi bác chủ ơi



thứ 7, hay chủ nhật đại hôi nghe L3 pre đi bác chủ ơi[/quote]

OK, tranh thủ làm thêm một cục nữa , đóng thùng đem đi thi thố luôn. Cuối tuần này nhé các bác. Em tích hợp thử chung nguồn xem sao cả Phono và L3 pre chung.
Thân



Mạch M2 có mấy con Zero Ohm: Các cụ cho em hỏi đây là linh kiện gì ạh ? Hình như không phải trở cũng chẳng phải đi-ốt ???

Thanks



Là diot cầu chì thôi bác, mình nối tắt qua luôn nhé.
Thân



bác lấy dây đồng hoặc chân điện trở đã cắt hàn nối tắt 2 vị trí zero ohm



cụ hàn sao đẹp quá



Bác ra tiệm mua diot cầu chì hoặc điện trỏ 0 ohm. hoặc dùng dây đồng nhỏ (số 10) để nối lại là ok



cụ hàn sao đẹp quá [/quote]

Em cũng dùng chì hàn thường thôi bác, do hàn xì nhiều nên thấy cũng tạm ổn
