Kính thưa các bác, số là nhà em ở vùng sâu vùng xa, tín hiệu TH cáp gần đây rất yếu nên xem TV thấy nổi nhiều... hột quá, nghe láng giềng hướng dẫn em chạy ra chợ tìm mua bộ khuyếch đại giá tầm 600K là xong, nhưng mà ngẫm lại chả lẽ dân DIY không làm được bộ khuyếch đại đơn giản đến thế sao ? via em bèn bỏ chạy về ngôi nhà vnav cầu cứu các bác có kinh nghiệm vụ này, em xin đề nghị 2 phương án 1- dùng đèn cao tần 2- dùng transitor, nếu phải dùng cách này thì có thể nào mình cho chạy pin hay cái gì đó lâu lâu vì em muốn đặt trên nóc nhà cùng bộ chia cho nó gọn. Vì sự nghiệp nghe nhìn kính mong các tiền bối giúp đỡ. Xin chân thành cảm ơn.
Dùng thử cái này xem sao? có rất nhiều và rẻ, tần số làm việc tới 3000MHz, sơ đồ chắc phải nhờ Lão Tam GVTeam rồi.
Về phần nguồn em có góp ý là bác dùng pin mặt trời ấy, chỉ tốn 1 lần tiền mua, rồi dùng ...mãi mãi, lại lắp luôn trên mái nhà, cũng tiện Chúc bác
- Cái này thì đúng chuyên ngành của em rùi, ngaỳ xưa em" quan hệ" được khá nhiều em Reception là từ cái võ này :lol: . e hèm: - Với việc sản xuất đơn chiếc phục vụ mình bác cách tốt nhất là bác nhận đồ quà biếu của em, 01 cái khuếch đại UHF. - Nếu bác cố tình không nhận và vẫn bảo thủ muốn DIY thì sự thể như sau: Chọn 1 : * Lột một mạch khuếch đại ở thiết bị cao tần ( game, MMDS, Sateliter Tuner, LNB ...) mang về đóng vỏ >> chạy. Chọn 2: * Nếu bác muốn DIY đầy cá tính và cầu tiến thì lột linh kiện của nó về lắp rời. Với 2 phương án này thông thường thiết bị được đặt trong outdoor Box và nguồn nuôi từ xa thông qua chính cái cáp đồng trục. Chọn 3 : DIY hoàn toàn một cái RF Amp, với PA chọn này em khuyên bác là dùng tubes để ráp cho nó dễ bởi linh kiện solite cực cao tần khó kiếm và khó ráp . Chọn 4 : các bác ở phương nam gần vệ tinh thaicom1,2,3; gần cả mấy anh Ả rập nữa sao không dựng một cái chảo KU múc cho đã nhể ??? Mời bác suy nghĩ và quyết định.
Hehe Cái này nó không có HBO, Cinemax, Starmovie phụ đề tiếng Việt bác à ! Chữ giun thì chắc Điền Bá Via không biết đọc rồi @Via: Khuếch đại tín hiệu TV gì mà những 600K vậy ? Skymarket nó bán đâu có 90-120K => Có bõ công DIY không ?
Anh Thủy cho em hỏi cái bôi đậm ở trên có phải cái đầu đọc thẻ dùng cho chảo vệ tinh mua của TQ không ạ? Nếu đúng bác có thể hướng dẫn kỹ hơn cách làm không ạ ? Nhà em đang có 1 cái để không . Cám ơn bác.
Cái chảo của em dạo này dở chứng chỉ xem dc VTV 123456 mà thẻ thì HP không có bán baccs thủy xem có DIY hay mua giúp hộ em một chiếc không?!
Nếu xem sơ đồ thì cũng không quá khó để làm một bộ khuếch đại và chia. Dùng 1 con tranz hoặc opamp khuếch đại là OK. Via huynh tham khảo mấy cái link nè, DIY thứ thiệt : http://www.electronics-lab.com/projects ... index.html http://www.pe2er.nl/CableAmp/index.htm
- @ addicted Định lột phá mạch hay định DIY đầu thu chảo tàu để xem ??? @ Nguyenanhson : Xsat / chảo đông à ?? ver bao nhiêu đó ?
------ Phần khuếch đại này nằm ngay ở lối ra ( lần từ jắc cắm) TV out ấy đó chính là phần RF amp ở băng tần UHF dùng được luôn thông thường gain của tầng này khỏang 5-10db. Có loại Module rời liền jắc cắm thì tháo ra, cấp điện chạy ngay, nếu nó là loại onboad thì chỉ lấy được linh kiện thôi.
Chào Các Bác! Em cũng gặp cái Vấn đề như Bác Via đề cập và cũng đã giải quyết tạm ổn vấn đề CABLE TV này. Nhân đây, Em cũng muốn nói sơ về các yêu cầu mà bộ RF Amp cho cable TV cần. Truyền hình cable gồm khoảng 70 kênh phân chia theo tần số với băng thông 8Mhz/kênh, trải dài từ HF, VHF, UHF. Do đó, bộ RF Amp cũng cần phải đáp ứng đủ khoảng tần số này từ ~80MHz - ~900Mhz. Với băng thông rộng như thế này thì việc thiết kế bộ khuyếch đại không hề đơn giản chút nào, thường thì Em thấy người ta phân tần ra cho 2 kênh khuyếch đại rồi cộng ngõ ra lại với nhau (phải phối hợp trở kháng cả ngõ vào và ra) Việc lắp RF Amp là con đường đau khổ lắm đó Bác vì các thiết bị đo cho Audio xịn nhất mà các Bác đang sở hữu như Osciloscope .... đều để ngắm thôi, còn chăng là cái VOM cà tàng là hữu dụng. Về linh kiện, Em khuyên Bác không nên dùng Đèn vì Đèn kích thước lớn, nhiều đoạn dây nối dài nên L, C ký sinh ở tần số cao là rất lớn, khó kiểm soát. BJT, JFET là linh kiện thích hợp với bộ khuyếch đại TV này. Ở Nhật tảo Em thấy có con BJT 3355 (kích thước bằng con BC557) là làm OK, hoặc dùng con BJT gỡ từ bộ thu RF của TV, đầu máy là tốt nhất. Nhưng cuối cùng thì Em cũng khuyên các Bác đi mua bộ RF Amp làm sẵn: Ở Nhật tảo có 2 loại: 1 - Bộ khuyếch đại to bằng nhôm đúc (giá 400-600ngàn) (không có bộ chia nên phải mua bộ chia rời): Cái này xài CHÁN, hệ số khuyếch đại không đều trên toàn dải tần, những kênh LF thì KĐ lớn quá ---> hình méo, uốn éo, âm thanh Ù (có cái nút chỉnh Gain nhưng chỉnh mãi vẫn không được ---> không nên mua. Em có mua 1 bộ này, Bác nào muốn thử thì Em cho mượn về vọc. 2 - bộ có tích hợp sẵn bộ chia (giá 90-100ngàn): Cái này xài tạm ổn nhưng một số kênh ở LF vẫn bị trường hợp trên: Nên mua ( Cái này đang xài, không mượn được.
Nếu bác Via chỉ làm cho truyền hình cáp thì tần số chỉ cỡ Mhz thôi, không phải như chảo vệ tinh tần số C hoặc Ku tầm Ghz. Liệu có cần phải phang mấy em hàng khủng như LNB (tần số cỡ Ghz)... vào hay không ? Vì vậy nếu làm khuyếch đại cho tuyền hình cáp thì linh kiện cũng dễ thôi và không quá đắt đâu . Bác xem mấy sơ đồ em post, chỉ dùng 1 con tranz hoặc opamp, đơn giản thôi mà.
Không đơn giản đâu Bác! Lắp xong mạch thì dễ rồi nhưng mà điều chỉnh L và C để có tín hiệu ở ngõ ra khuyếch đại như ý muốn thì.... mệt lắm

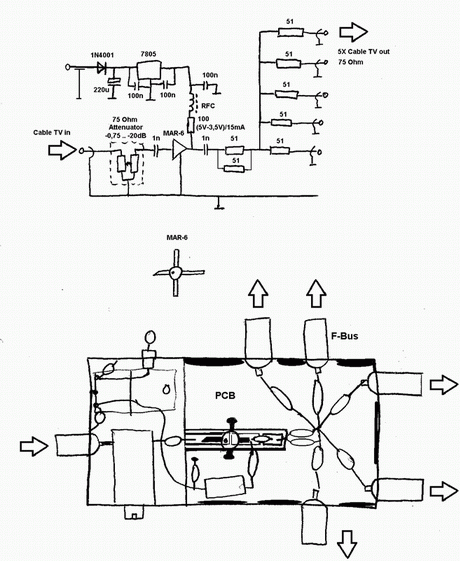

Cảm ơn các bác, trước mắt em sẽ thử cái sơ đồ của bác tuấn theo hướng dẫn này : http://www.pe2er.nl/CableAmp/index.htm Tuy nhiên em không hiểu cái MAR-6 là cái gì và mua ở đâu ? nếu không có thể thay bằng con gì ạ ? Xin cảm ơn rất nhiều. @ à còn vụ Pin mặt trời quả là cao kiến. Xin cảm ơn các bác lần nữa.
Chắc là chỉnh tụ xoay xoay giống như ráp mạch bắt tín hiệu radio để ra được điểm cộng hưởng, cái này trước em nghịch rồi
con đó là con transitor cao tần ah, ở nhật tảo có bán đấy ah tần 50k đến 200k tùy con ah.... nhưg nếu là transitor thì ko đạt mục tiêu đề ra là dùng tube ah
Không phải transistor đâu, nó là loại MMIC (Monolithic Microwave Integrated Circuit) khuếch đại từ DC đến 2GHz, gain 18dB. Mấy con này bán ở chổ nào vậy Tí ơi?
Mấy con này Em chưa thấy ở Nhật Tảo, nhưng BFW92 (91) và 2SC3355 thì có nhiều chỗ tiệm NGỌC. Bác muốn tìm linh kiện Cao tần độc thì ghé tiệm đối diện chỗ giữ xe ( hẻm bên hông tiệm chị Hạnh bán hàng rã TV nhìn thẳng qua bên kia đường) Thường hay có nhiều thứ độc lắm.
tiệm ngọc đấy anh, hỏi thử xem sao, trong lồng chợ cũng có, mí con này làm máy phát tín là hết sảy mẹ bảy nhìn trong mạch, con này cỏ vẻ giồng IC hơn transitor anh nhỉ
He he Dùng pin năng lượng mặt trời mà chạy tube thì có vẻ hơi oải, mà pin mặt trời thì vẫn phải có pin xạc kèm theo để chạy ban đêm.
Mấy con này làm máy phát chơi cho vui trong vòng bán kính 50-200m thôi. Có 2 con Transitor cao tần (Em thấy ở Nhật Tảo) hàng Quân sự Mỹ chạy bá chấy tới tần số 400Mhz là 2N3866 Pout max = 1W, 2N3375 Pout max = 7W. Mấy con này dùng khuyếch đại cho cả xóm coi TV luôn. Bác nào muốn làm thì ới Em, Em gởi cái Schematic và PCB cho. Thôi, Em trốn đây!!! :cry:
Cho em tham gia tí nha , đúng như bác DIY-lover nói ,sơ đồ nguyên lý mạch cao tần đơn giản , lắp dễ nhưng cân chỉnh dể nó chạy được thì khoai lắm , mấy con trở ,tụ , tị , cuộn dây mua ở chợ về lắp ko đảm bảo chất lượng nên hệ số kd ko đều trong toàn bộ dải tần , bóp chỗ nọ nó lại lòi chỗ kia :lol: , mà máy móc để đo đạc , cân chỉnh ko có nên lại càng khó. Nếu bác vẫn quyết tâm nghịch cho biết thì em mách bác kiếm bộ kênh tivi gỡ ra thì đầy BJT , FET cao tần , cả tụ tị trở cuộn... cũng là loại dùng cho cao tần đó bác, tha hồ xài.
