cảm ơn các bác rất nhiều, thật ra em đã tự làm máy phát TV cho bà con coi thời từ còn học phổ thông cơ, nhưng hồi đó dùng VHF thôi, nay em muốn xài đèn cho nó vui, nếu các bác đã khuyên vậy thì em quyết định chơi bán dẫn + pin mặt trời cho nó chắc cú. Vấn đề linh kiện thì không lo, em lấy đồ thuốc audio ra như tụ Silver mica, trở kiwame , dây bạc.... chắc không đến nỗi không chạy. Xin cảm ơn các bác lần nữa.
Do băng thông của tín hiệu truyền hình cáp khá rộng, dãi tần hiện nay là 80-800MHz, nên khi làm bộ khuếch đại ta cần lưu ý: - Đối với tín hiệu tần số cao, khi truyền trên dây dẫn hay board mạch thì chính dây dẫn hay board mạch đó sẽ tạo nên trở kháng nối tiếp và dẫn nạp song song, giá trị của những đại lượng này phụ thuộc chính vào độ dài của dây dẫn. Những giá trị này sẽ ảnh hưởng đến các giá trị linh kiện trong mạch, do vậy khi thiết kế ta phải lưu ý đến độ dài của những dây dẫn. - Mức tín hiệu truyền hình cáp vào TV đẹp là ở trong khoàng 65-75dBm, thấp hơn thì sẽ bị mờ, cao hơn thì sẽ bị sọc. Mặt khác, độ suy hao trên dây sẽ rất khác nhau, phụ thuộc vào tần số, do vậy trong tất cả các bộ khuếch đại tín hiệu cho truyền hình cáp đều có nút Equalizer để điều chỉnh độ lợi theo tần số. Khi thiết kế nên có thành phần này. - Cuối cùng nếu bác sử dụng dịch vụ của HTVC thì bác ới em một tiếng để em nói anh em nó hạ mức tín hiệu nhà bác xuống chút nữa để bác có thêm động lực mà DIY PS: Nếu bác cần máy đo tín hiệu chuyên dụng đo tín hiệu truyền hình trong quá trình DIY thì alo cho em nhé.
Thật ra, mấy cái mạch cao tần này Em có vọc thời còn sinh viên, cũng đã làm và nếm đủ mùi vị của nó: Làm mạch KĐ CS dưới 200mW thì cũng nhẹ nhàng nhưng chịu khó cân chỉnh mấy cái tụ và kéo ra kéo vào mấy cái cuộn cảm tối đa khoảng 1 ngày thì nó chạy tốt (tùy hên xui). Với mạch KĐ CS 1W thì Em làm mạch in và thử tới cái thứ 4 trong thời gian 10 ngày thì nó chạy, sau đó tọc mạch cái cuộn cảm thì nó lại tắt luôn và tốn 4 ngày cân chỉnh nó mới chạy lại. Còn mạch KĐ CS 7W thì 1 tháng mà vẫn chưa thấy hơi hám gì cả.... Một vài dòng tâm sự về mạch RF. Còn về linh kiện thụ động: - Cuộn cảm: Dùng dây đồng lõi 0.5mm quấn vài vòng như cái lò xo tùy theo thiết kế, khi cân chình thì kéo ra kéo vào (còn muốn tốt hơn thì dùng dây mạ bạc lấy từ lõi cáp đồng trục máy phát RF). - Tụ: Tốt nhất là dùng tụ Silver Mica màu nâu có cá giá trị từ 5pF - 800pF - Tụ tinh chỉnh: tụ tròn tròn bằng sứ ĐKính khoảng 5-10mm Tất cả các linh kiện trên đều có thể mua được ở chợ Nhật tảo: 1, Tiệm của 2 vợ chồng Bác... (Em không biết tên) nằm cách tiệm Cô Hai 1 căn (đối diện tiệm vợ Bác Quang bán đồ Vi tính cũ) 2, Tiệm của 2 Anh Em (Xin lỗi, Em cũng không biết tên luôn) nằm sát bên cạnh tiệm Anh Thuần bán linh kiện số trong nhà chợ. 3, Tiệm bán đồ độc mà Em kể trên. Về linh kiện khuếch đại: 1, 2SC3355 (C3355) 2, Gỡ mấy con transitor trong hộp thu sóng của TV, đầu máy cũ bán đầy trong chợ.
Ngày xưa, Thầy Hoàng Đình Chiến có chỉ Em một mẹo chỉ dùng VOM là đủ để trị mấy cái mạch KĐ này rồi (cho dân DIY amateur thôi). Khi nào mà kẹt máy đo thì .... Em đo dùm cho. Đã phóng lao rồi phải theo thôi Bác ơi ! Mà Em thấy VNAV có thêm mấy cái Topic này cũng hay đấy chứ.
Hi hi...Các bác đã đắc đạo mạch audio nay chuyển sang với mạch cao tần cho đủ mùi gian khổ Kinh nghiệm của bác DIY-lover thật là quí

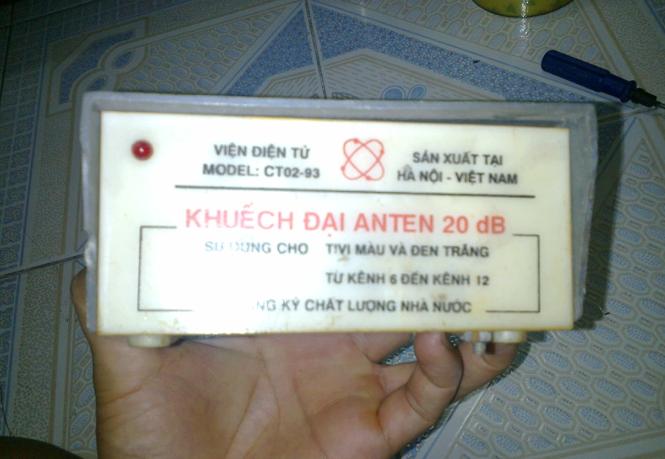

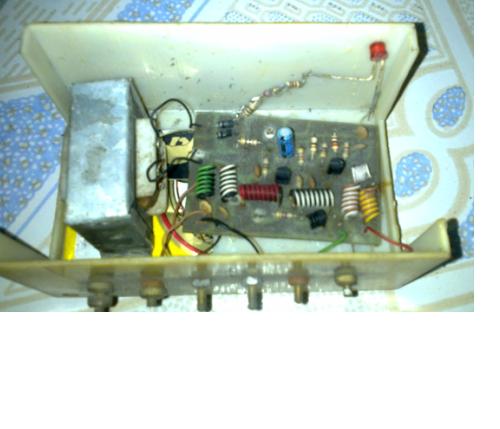

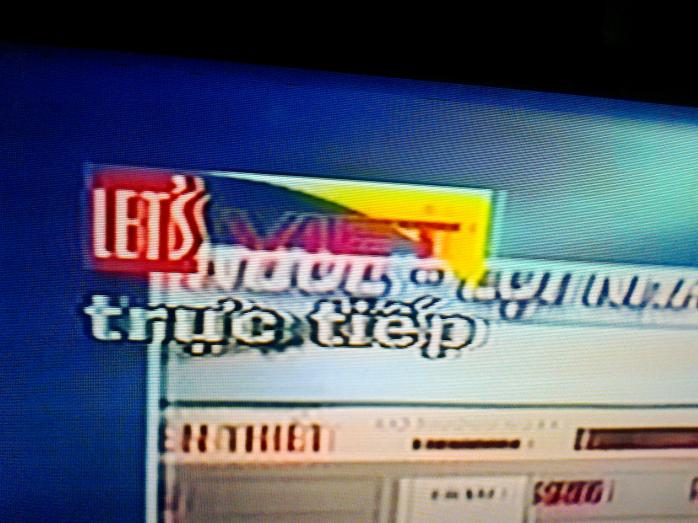

Em lại lôi cái này lên.. Chả là nhà có dùng truyền hình cáp.. Mà kênh nào cũng bị lệch hình.. Gọi điện thoại hỏi thì nhà đài nó cho KTV ( thực ra là mấy ku chuyên đi kéo cáp ) đến. Xem xét 1 hồi thì bảo .. nhà nào cũng thế,, tín hiệu truyền hình cáp nó chỉ đến thế thôi.. :shock: Trong khi hình thì bị lệch .. Nhìn 2 hình chồng lên nhau.. xem rất tức mắt.. search thì thấy cái topic này.. Lôi đống đồ cũ thì thấy cái này : không biết có làm ăn được gì không ạ ? trong mạch sử dụng 1 cặp tranz C535
Thời bình rồi lão ơi.. Hàng việt nam chất lượng cao nhá.. Lòng mề cực khủng luôn ạ :mrgreen: Cụ nào kinh qua cái này rồi đi qua rẽ vào chỉ giúp em với ạ
thời đại kỹ thuật số nhà nhà lên chuẩn HD mà cáp nhà cụ xem thía này gặp em là em cắt cái rụp kêu nhà đài khác ngay ạ, còn cái vụ khuếch đại tín hiệu thì cụ đừng có trông mong vào nó k giải quyết được mô
Bác qua nhà khác dùng chung nhà đài với bác xem có đúng như lời KTV nói không. Nếu đúng cả xóm cùng chịu thì bác nên cắt và chuyển sang dịch vụ khác. Hoặc mua hộp bắt sóng KTS mặt đất xem TV. Nếu các TV khác không bị sao thì bác cứ nói với cty dịch vụ: Các anh không sửa nhà tôi cắt luôn. Nhà em dùng TH cáp Analog, mỗi lần TV bị nhiễu, hạt em điện thoại lên tổng đài: "Các em ơi đến kích sóng lên giúp anh", 1,2 ngày sau là có KTV xuống kích sóng lên (thao tác ngoài trụ điện), xem lại đẹp ngay.
