Bộ lọc nguồn điện mời các bác vào đây

3- Bộ lọc nguồn điện Hi_end theo trường phaí Analog

Từ những chất liệu rất dung dị đời thường, bộ lọc điện nguồn theo trường phaí ANALOG xây dựng trên cấu trúc 3 tầng được coi là hạng Hi_end trong thế giới đầy bí ẩn của những thiết bị lọc điện nguồn
Để tiện liên hệ thực tiễn tôi xin Post sơ đồ điển hình cuả bộ lọc hạng Hi_end thụ động sử dụng bién thế chất lượng cao ( xem hình dưới đấy)

* Cấu trúc bộ lọc được tổ chức thành 3 tầng :

+ Tầng đầu vào sử dụng bộ cắt tần cao lõi ferit thông dụng thực hiện cắt lọc tòan bộ nhiễu cao tần (như phần 1 đã nêu).
+ Tầng thứ 2 của bộ lọc là một biến thế lõi sắt từ; điện nguồn sau bộ lọc cắt cao tần (tất nhiên bộ lọc này là tiêu chuẩn và hội đủ các yếu tố cần thiết như có nối cọc đất tốt, bọc nhiễu,,,) được đưa vào sơ cấp biến thế T1 và biến thế T1 được cấu tạo là một biến thế nguồn hạ áp (step down) toàn bộ năng lượng bạo lực của nguồn điện được dồn vào cuộn thứ cấp điện áp thấp ( cỡ 36-56 vol AC). Khác với bộ lọc cách ly thuần tuý như đã nêu tại bài trên đường như năng lượng từ thông tập trung trong lõi thép lúc này là của tần số 50 Hz, các loại nhiễu tần số cao một lần nữa ở múc cao hơn bị loại bỏ cơ hội xâm nhập hệ thống
+ Tầng thứ 3 kinh dị hơn đó là một biến thế (T2) lõi sắt loại tốt chức năng của nó là stepup tức là tiếp nhận toàn bộ năng lượng điện áp thấp từ cuộn thứ cấp biến thế T1, tại biến thế T2 toàn bộ năng lượng này được biến đổi và nâng trở lại điện áp 220vol/110Vol hiệu dụng tại đầu ra; dường như toàn bộ bí kíp kiến trúc hệ thống và sự khác biệt giữa Bộ lọc điện Hifi và Bộ lọc điện Hi_ end là ở chỗ này. Với ý tưởng thiết kế như vậy và với những vật liệu tiêu chuẩn , người dùng nhận được năng lượng thuần chủng 50 Hz dạng sóng thuần Sin được xem là tinh khiết ( trong hầu hết các tình huống của nguồn điện lưới hệ thống vẫn giữ được độ thuần khiết nhất có thể cho năng lượng tại đầu ra). Mặt khác với lối kiến trúc kầu kỳ như vậy hệ thống lọc điện hi_end theo trường phái Analog quyến rũ không ít những tay chơi khó tính am hiểu kỹ thuật và kầu kỳ về hình thức.
Trên thực tế do các biến thế có khối lượng rất lớn và kồng kềnh nên các nhà chế toạ thường sản suất thành các Module lọc nguồn cùng chức năng và khách hàng có nhu cầu sử dụng công suất lớn thì có thể đáp ứng bằng cách đấu song song nhiều module đồng nhiệm.

Kết thúc phần 3 tôi xin có một vài í kiến sơ kết nho nhỏ như sau :
* ý tưởng sử dụng Step down và Stepup năng lượng đã được ứng dụng ở rất nhiều nơi, cá biệt một số bộ lọc loại này tỷ lệ biến thế T2 lên tới 8/1- 10/1; 1;10 điều mà rất nhiều nhà kỹ thuật khó lý giải và thẬm chí còn bị coi là kỳ quặc:lol: .
* Nhìn từ lăng kính kỹ thuật về hệ thống trên tôi xin có lời khuyên nhỏ với các bạn : CHƯA VỘI TRANG BỊ BỘ LỌC NẾU CHƯA HIỂU KỸ VỀ NÓ. ( bộ lọc vài ngàn $ sử dụng lọc 3 tầng và bộ lọc vài trăm $ sử dụng 2 tầng lọc chỉ khác nhau một chút thôi đó).

(còn tiếp bộ lọc nguồn điện lưới trường phaí tích cực).


:lol:

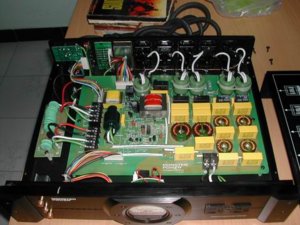

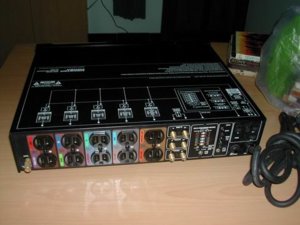

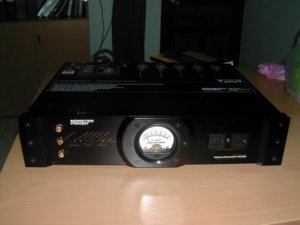

Đọc bài em thấy hoa hết cả mắt. Nhân đây em cũng nhờ các bác đánh giá hộ em chiếc power conditioner, model Monster Reference HTS5000. Em không biết về kỹ thuật nên mở nắp ra chả hiểu gì cả. Em chỉ thấy khi xài thì thấy hết mọi tiếng ù hay lẹt xẹt trước kia thỉnh thoảng vẫn thấy. Mong các bác giúp em. Em xin gửi kèm hình thật của em nó.



Đẹp quá, bác mua bao nhêu vậy?



Khoảng 200$ bác ơi. Em mua kiểu tù mù mà.



Con lọc này bác Tái-trâu mua tại Phi luật tân à, trông ruột gan có vẻ ổn nhỉ, made in ở đâu, có vài cái bán ở đây 2nd made in Taiwan trông xấu và cỏ hơn nhiều giá đã >2tr rồi. Chán chưa bán đê



hehe, bác caithang đoán hay quá. Con này đc xách bên Mỹ về, nhưng lại sản xuất ở Taiwan. Bác để e về thử nghiệm vài tuần đã chứ. Chắc cũng nhanh chán thôi . Bác có muốn đợi không ?



Nhân đây, các bác cho em hỏi tí:
Em có cục lọc điện, loại 3 phase, phần vào thì có 3 cọc, ký hiệu từng cọc là R, S, T; phần ra có 4 cọc, ký hiệu từng cọc là R1, S1, T1 và E (earth??).
Nếu em sử dụng cho điện 1 phase thì em sẽ đưa điện vào cọc nào và lấy điện ra từ cọc nào các bác?

Cám ơn rất nhiều.

Thân.



cục noise fliter của bác zorro phải nối đất xài mới tốt ah, bác nối dây vào 2 cực lấy ra ở 2 cực tương ứng vi du R S >> R1 S1



Cám ơn bác tivoi nhiều, em hỏi tiếp nhé!
Trong 3 cặp cọc input và output trên, mình sử dụng cặp cọc tương ứng nào cũng được hay sao ạh? hay chỉ được xài cặp R-S >> R1-S1 cho điện 1 phase thôi?
Input thì có 3 cọc, output thì 4 cọc, liệu noise filter này có phải vào là cách mắc tam giác (delta) và ra là cách mắc hình sao không?

Thân.



----
Tốt rùi bác có quả lọc sao tam giác hơi bị độc đó.
Vấn đề căn bản cần phải xử lý với BT 3 pha là bác phải tách đựoc 1 pha UP 220 ra cách ly với các cuộn khác.
Rồi chọn 1 cuộn UP trong cùng mạch từ ra để dùng ứng dụng cách ly 220/220 như bộ lọc hifi trên tui đã phân tích.

cheer



Cám ơn bác ThuyLT nhiều.
Cục Noise filter này em sử dụng trong 1 trong hệ thống Noise Filter mà biến thế cách ly chỉ là biến thế 1 phase thôi, nên không sử dụng 3 phase
của cục lọc này được ạh.

Thân.



Phần 4
Hệ thống lọc nguồn điện lưới sử dụng linh kiện tích cực.

Có 1001 phương án lọc nguồn điện lưới cho thiết bị, các yêu cầu bộ lọc là :

* Khử nhiễu công nghiệp.
* khử nhiễu đường truyền.
* giảm ảnh hưởng sai pha ....

Cái này chắc mấy bác bên băng nhóm điện lực rành hơn AE Audio.. hic.
Cũng như cấu trúc của bộ lọc thông thường, tầng đầu thông thường vẫn được xử lý thô bằng các vật tư Píive nhưu đã nêu trên, tầng sau là một mắt lọc sử dụng các vật liệu bán dẫn.
Phần này trên thực tế đã có rất nhiều luân điểm và các luận điểm này đang song song tồn tại với rất nhiều tranh cãi.

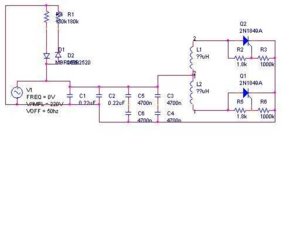

Để tìm hiểu dẫn dần bộ lọc điện nguồn tích cực, tôi xin gửi các bác cái sơ đồ khảo sát nhé:



bác ThuyLT ơi,
nếu DIY với cái mạch trên thì hết khoảng bao nhiu KG thóc ạ !



Và làm xong đấu vô điện nhà như thế nào ạ? Thanks Bác ThuyLT!



----
Mạch điện trên là toàn bộ phần ruột của thiết bị lọc điện sản xuất bởi Anh Ba đang tràn ngập trên miền biên ải.
Giá thành cả vỏ được chào bán 250KVND.
Nó còn được gắn với một cái tên rất thú vị : bộ lọc tiết kiệm điện/ thiết bị tiết kiệm điện.

Khi bán chủ hàng để 2 cái bóng điện cùng công suất một cái có lọc và 1 cái không lọc kiểm chứng trực quan là một công tơ quay chậm hơn cái kia :lol: một cách định tính; định lượng được quảng cáo là tiết kiệm 30%.



---------
To các bác đang DIY bộ lọc nguồn Hi-end

Chú ý : U ra của stepdown phải > u vào stepup 10% nhé.

Mời các bạn bắt đầu và chúc thành công



Nhân tiện các bác mổ xẻ hộ em con này xem có làm nguồn cho audio tạm thời không?

Output
Output Power Capacity 950 Watts / 1400 VA
Max Configurable Power 950 Watts / 1400 VA
Nominal Output Voltage 230V
Output Voltage Distortion Less than 5% at full load
Output Frequency (sync to mains) 47 - 53 Hz for 50 Hz nominal,57 - 63 Hz for 60 Hz nominal
Crest Factor up to 5 : 1
Waveform Type Sine wave
Output Connections (4) IEC 320 C13

Input
Nominal Input Voltage 230V
Input Frequency 50/60 Hz +/- 3 Hz (auto sensing)
Input Connections IEC-320-C14 inlet
Input voltage range for main operations 174 - 286V
Input voltage adjustable range for mains operation 168 - 302V

Surge Protection and Filtering
Surge energy rating 480 Joules
Filtering Full time multi-pole noise filtering : 0.3% IEEE surge let-through : zero clamping response time : meets UL 1449

Environmental
Operating Environment 0 - 40 °C
Operating Relative Humidity 0 - 95%
Operating Elevation 0-3000 meters
Storage Temperature -15 - 45 °C
Storage Relative Humidity 0 - 95%
Storage Elevation 0-15000 meters
Online Thermal Dissipation 135.00 BTU/hr

Net Weight 24.09 KG



======
Em đồ rằng con này được thiết kế offline, tức là khi có điện AC ở lối vào ,mạch nối vào ra thẳng với nhau , chỉ khi mất điện AC chức năng Inverter/UPS mới đựoc Active và mạch điện + biến thế lúc này mới hoạt động và tham gia vào mạch cấp nguồn.

Mời các bác cho ý kiến tiếp.



Bác ThuyLT có cái schematic bộ lọc nguồn tích cực chạy sò nào ko post lên cho ae học hỏi đc ko ạ ?



-------
Hồi trước em có trong máy tính nhưng virut nó xơi mất rùi bác ạ, em đang tìm lại mà chưa thấy.

Bác muốn lọc nguồn chạy sò xịn thì nên dùng một cái amp cỏ công suất khá đủ với nhu cầu sau đó tống cho nó điện áp Sin chẩn đầu vào, đầu ra lắp cho cái Biến thế UPS, Fix volume ở điểm hiệu suất cao nhất, không méo thế là chạy tít.

Vơí cấu hình này khoai tây nó làm vỏ đẹp, kịch bản công nghệ được đánh bóng cực mới và vẫn xơi dân ta hàng chục M một con đó bác ạ.



Cám ơn bác ,nhưng ko biết làm theo cấu hình này hiệu suất có cao ko bác , và em ngại nhất là méo sin khi gần đầy tải.Bác có cách xử lý nào hay ko ?



-----
Em lại thấy các anh trên đây bảo " méo mới là hay" :lol: :lol:
Vậy thì bác cứ để 2 nấc : trung end thì ở chỗ sin chuẩn;
Hiend thì đặt vào chỗ hiệu suất cao và hơi méo tý cho nó thi vị :lol: :lol: :lol:
hic hic hic



Thế thì em nghe bác làm thử một quả , hay thì em để xài , ko hay thì em...để lại cho bác với giá amp thôi , còn BA em khuyến mại nha :lol:



Re:

@ Bác ThuyLT: em cũng hỏi giống như vậy ạ



Re: Re:

Các bác ơi cho em hỏi, hiện nay em đang sài cục lọc điện Hiệu PS áudio UPC 200HB, vậy em nó có sài được k ah? và HumBuster có tác dụng gì ah. Như phần bác ThuyLT nói từ phần đầu, thì con Lọc điện nay được xếp vào loại nào ah? (phần 1-2-3...)
vì lúc đi mua thấy nó đẹp và nghe anh bán hàng ca quá nên mua về thôi, chứ em cũng chả biết nó sẽ như thế nào, hôm nay tình cờ đọc được topic này hay quá nên mạo mụi hỏi các bác chỉ giúp ah,

Hình em nó đây ah
