Em đang nghiên cứu để làm bộ nguồn ổn áp cho con EL34 SE của em. Nghe nói nếu có ổn áp âm thanh sẽ hay hơn. Không biết có đúng không nhưng em vẫn cứ cố. Em EL34 của em chạy mỗi kênh khoảng 75mA, tính cả tâng tiền khuếch đại và tâng lái chắc phải lên tới 85mA. Như vậy 2 kệnh tổng cộng 170mA. Em đã ráp theo sơ đồ sau nhưng không thành công, hỏng mất một nắm sò: Cái này là bộ kit em mua. Em đã thử ráp lại ra bo test nhưng nói chung không điều chỉnh được Vout bằng biến trở. Em tra trên mạng ra cái mạch này, thiết kế tương tự http://www.national.com/ms/LB/LB-47.pdf. Dòng ra ghi có 25mA Em nghĩ bộ nguồn của em không chạy được do amply tiêu thụ dòng lớn quá, vượt giới hạn của Transitor. Các bác có mạch ổn áp nào đã ráp thành công giúp em cái ạ.
Trong thiết kế amp đèn , tối ưu nhất là shunt regulator cho phần pre ,có thể bằng tube , cũng có thể bằng bán dẫn ,sẽ làm cho tầng pre hoạt động ổn định hơn , nhất là khi pre và cs cùng chung một nguồn ạ. Còn tầng công suất không cần ổn áp vì rơi áp qua ổn áp lớn , dòng cao => công suất mà regu phải gánh sẽ lớn ,hao điện , tốn công suất nguồn , tỏa nhiệt , ... Bởi vậy phải có bộ nguồn cực khỏe mới tính đến chuyện ổn áp . Việc nắn lọc thật kĩ sẽ tốt hơn rất nhiều là ổn áp mà không có lọc ạ . Anh có thể sài 1 cuộn choke 10H , sau choke là 1 tụ khoảng 220uF ,gần các chân đèn có thêm 1 tụ lọc bù nho nhỏ khoảng 22uF ,có một bo regu nho nhỏ cho phần Pre ( như nguồn M2 audioNote chẳng hạn ) ,... + linh kiện tốt , OPT chất lượng , nguồn khỏe , ... Vậy là anh có một amp Hi-end rùi đó ạ
Bán dẫn nói chung thì khả năng chịu quá tải, nhất là quá tải về điện áp rất kém, khi chạy ở cao áp thì chỉ cần 1 xung gai nhỏ là có khả năng phá hỏng lớp tiếp xúc N-P => nổ . . . Đơn giản nhất là Bác dùng mạch lọc CLC, sang hơn thì CLCLC, tốt hơn nữa thì Bác dùng ổn áp bóng đèn như 6C19, 6080, 6AS7 . . . , còn ổn áp bán dẫn thì phải thiết kế phần bảo vệ linh kiện ổn áp thật kỹ mới yên tâm được. Tóm lại là cứ Choke + Cap mà phang vào là yên tâm xài thôi Bác. Thân.
Có hai cao thủ giúp sức là em đã hiểu. Bộ nguồn của em đã có choke 10H, cơ bản là ổn. Nếu thích mode nguồn ổn áp thì tách riêng cho tầng pre. Tầng này dòng thấp nên xử lý đơn giản. Dùng bất kỳ nguồn shunt nào có sẵn trên mạng là OK
em mở một con cd có phần audio out bằng 2 đèn 6sn7 thấy sử dụng ổn áp 160v rất đơn giản chỉ bằng vài con trở 1 con đèn nghịch và 2 diot 75v mắc nối tiếp gim chân b của đèn bác có thể nghiên cứu áp dụng cho phần pre chúc vui
Đó là chiệng của thế kỷ 20 ... Chiệng thế kỷ 21 nó hơi có ... khác ! :wink: Đèn nẹt bởi cao áp vẫn xảy ra thường xuyên và kết quả những bóng 6080 hoặc 6AS7 chết bắt đắc kỳ tử vẫn xảy ra thường xuyên vì áp/dòng tức thời ... Và mở rộng ra thì những bóng đèn công suất trong Ô-đi-ô ví dụ Nga ngố 6550 chết vì áp chỉ vỏn vẹn 600VDC khi mới bật máy lên ... ---> Đèn vẫn dễ chết vì áp cao chứ không riêng gì bán dẫn nên cho dù linh kiện nào cũng phải cẩn thận ... Nếu giá Chốc và kích thước nhỏ chút mà lại rẻ tiền thì là lựa chọn lý tưởng ... Tiếc thay giá chốc không rẻ đã vậy vẫn chập/chạm điện nguy hiểm như thường khi lọc cao áp chưa kể kích thước to đùng lẫn có cơ gây nhiễu xung quanh nên được cái lọ thì mất cái chai ... ---> Nghiên cứu công nghệ thế kỷ 21 để làm ổn áp sẽ có cơ cho chốc lọc về hoài cổ mà lại còn nhỏ và gẻ tiền lẫn "hiệu quả" ...
Cái này có phải công nghệ thế kỷ 21 không ạ, nếu mà bớt được choke mà chất lượng lại tốt thì tiết kiệm cho anh em quá :d
NHững cái này đều thuộc thế kỷ 20 hết bác ơi ... Thực sự thì thế kỷ 20 họ đã giải quyết được vấn đề rồi nhưng sang thế kỷ 21 thì độ on tòn tăng lên 1 bậc ... Nếu bác kiếm được bất cứ mạch bán dẫn cho dù thuộc thế kỷ 20 hoặc 21 mà áp vô 600VDC (thiết kế chịu đựng đến áp vô đỉnh 1000VDC) và áp ra 500-550VDC có khả năng cấp dòng 300-500mA thì cứ việc phạng vào mà xài ... Đến cỡ này mà chết như nhiều người cả ổn áp túp hay dùng chốc chiếc gì đó thì em đền cho cụ ...
Em lại hỏi ông google tiếp vậy. Không biết mạch cap áp dòng lớn thế có rắc rối lắm không. Rắc rối quá thì em chẳng làm được

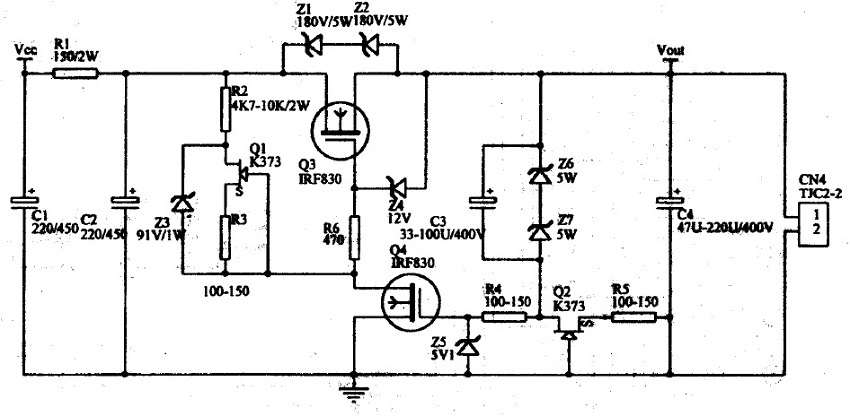

Em đang lắp bo nguồn theo mạch này nhưng chưa kiếm dược k373, bác nào biết mua K373 ở đâu hoặc có thê thay bằng loại nào khác dễ mua thì mách cho em với ạ.
Bác kiếm ngay hàng ... tiệt chủng !!! :cry: Bên Sinh bên Khựa đang còn tồn kho nhiều lém nhưng em ếch dám mua vì sợ trúng đồ cà tô-mát ... :twisted:
Nói thật xem những bài của cái ông concerto Tôi thấy ông thằng không thằng mà ông chẳng ra ông...Biết thì nói cho ra chữ ra nghĩa ông nói như mấy thằng ngọng không ra ngọng mà Sõi chẳng ra Sõi... @ concerto : giúp được thì giúp không giúp được anh em thì thôi...Đừng có như vậy.
Kính bác nếu bác thực hiện được phần bôi đậm thì xin hãy làm đi thay vì đả kích bêu xấu thành viên khác ... ---> Chả lẽ trong bài viết của bác đã tự ... đối chọi lẫn nhau mà cũng đòi khuyên người khác sao ? :roll:

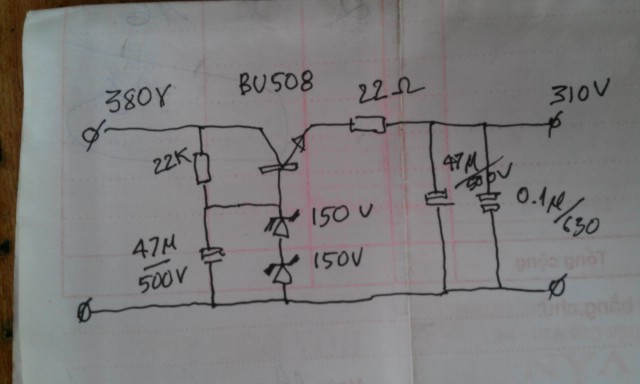

Bác tham khảo cái sơ đồ của tay người Nga này, mạch rất đơn giản, hắn làm cho 300B. Nếu dòng thấp dùng cho pre thì thay con BU bằng 2SC2335F dễ kiếm.
Em ko rõ về cộng nghệ lắm, ví dụ MOSFET khác HEXFET chỗ nào. Tra sheet thấy IRF540 giống giống, có điều Rds của IRF = 0.045R còn K = 0.15R có ảnh hưởng gì ko, để em làm thỏ rồi báo cáo vậy.

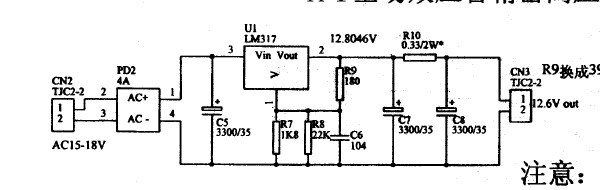

Bác cerato và fuji_alpha không cần thiết phải nặng lời với nhau ạ. Em cám ơn tất cả các bác đã comment trong topic của em. Mỗi lời comment của các bác đều có tác dụng và làm em hiểu ra thêm 1 ít. Cái mạch có con k373 là em mua được pcb ở trên mạng, chót mua rồi nhưng lại không kiếm được k373. Em đang định thay thế bằng K170 nhưng loại này dùng cho audio amplifier nên thấy nói là chịu được áp thấp. Vì vậy chỗ Q1 em định thay con zenner bằng 36V, R2 từ 100K tới 150K; Q2 thì em cứ thế thay bằng K170 thôi. Không biết làm thế có được không ạ. Nếu em không thành công thì em sẽ áp dụng mạch của bác Limk cho đơn giản. Như vậy em có thể nối P to P được. Hoặc nếu có bác nào tốt bụng vẽ cho em cái file pdf giặt ủi của mạch có con TL431 ạ, chắc con này dễ kiếm (em đoán thế). Em rất muốn tự vẽ 1 cái PCB giặt ủi nhưng lại không biết vẽ, chỉ có khả năng giặt và ủi. Ngoài mạch nguồn công suất em cũng muốn có mạch đốt tim gắn liền luôn theo schematic dưới ạ.

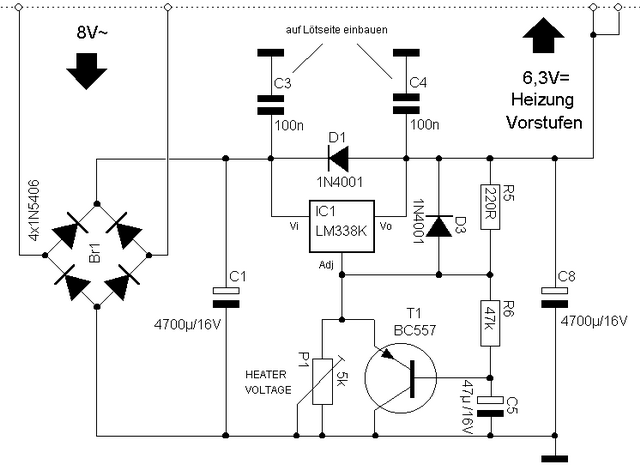

Đốt tim bác dùng mạch sau, mạch có chức năng cấp điện thong thả từ tốn, thời gian đạt mức DC regu xác định bởi R6 và C5. T1 thay bằng A1015 hay con thuận nào cũng được, IC regu LM338K pà con với LM317 này thuộc loại xưa và kém quá rồi, bác chơi LT1084 ADJ cho nó mát
Có cao thủ vào giúp em rồi. Bác Trà xanh cho em hỏi xxx tí là đốt tim cũng phải cần từ tốn ạ? Em cứ tưởng chỉ là cái dây tóc đèn có tác dụng nung nóng, càng nóng nhanh càng tốt. Nguồn công suất em đang băn khoăn có cần lắp delay không? Em lắp Rề ạ. Em thấy trên mạng có cái rề có mạch delay nhưng không phải là delay cái nguồn cao áp mà là delay cái đường audio out. Em không hiểu sao lại cần cái delay này ạ.
Cám ơn Huyhoang, tiện tay em ghép cho anh luôn cái mạch đốt tim vào 1 bên PCB cho nó tiện :d Vụ biến áp PM cho anh nhé.

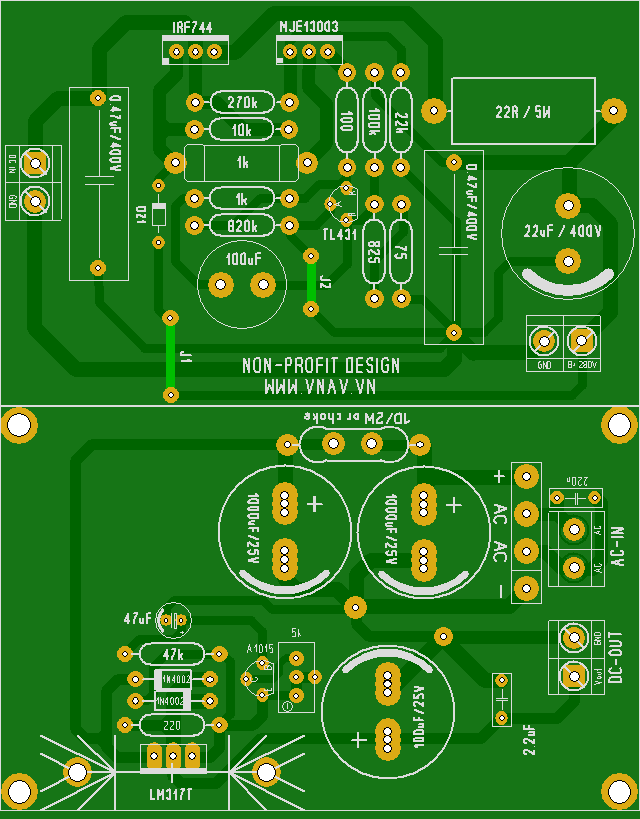

Em lượn nhanh vài đường không biết có sai chỗ nào không , anh check giùm em nhé , có một số chỗ không giống trong sơ đồ gốc (phần đốt tim ) nhưng không ảnh hưởng gì ạ , quan trọng là LM317 đã đúng chân chưa , còn LM338 và LT1084 em không biết chân có giống LM217 không
Nhờ sự giúp đỡ của Huyhoang, anh em nào muốn làm mạch ổn áp cho tube amplifier đã có PCB để triển khai. Trong thời gian kiểm tra lại thiết kế PCB xem có cần chỉnh sửa gì không. Em post file hướng dẫn chi tiết linh kiện, cách lắp và căn chỉnh mạch ổn áp của PCB đang thiết kế http://www.next-tube.com/articles/hvs/hvrEn.pdf
