Biến thế liên tầng dễ ẹc - Interconnect transformers ( IT )

Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Bộ này ở âm ly khác bác ạ.fe 16 EI bình thường.quấn dây nhỏ số vòng lại lớn mà bác.Chắc fe cũng thường,
Bộ em hỏi bác fe 20,fe dị dày 3,5.em quấn dây 0,20 5000v đo chỉ được dưới 30H.không hiệu quả bác ạ.Chắc phải tìm fe khác thội ạ



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Tìm fe xám M6 là được rồi bác , chơi fe dị thì hên xui , mục tiêu là 100H /Rdc càng thấp càng tốt .



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

liệu dùng fe niken có được không bác ,e thấy có anh bạn dùng fe đó làm chocke quấn có 92 om mà đạt 15 h



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

quá ngon rồi , trước em có quấn 1 cặp choke load cỡ 300ôm , đạt hơn 150H , sau này không kiếm ra fe loại đó nữa .



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

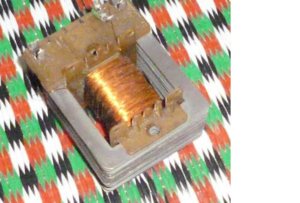

Xin chào bác SSASS và mọi người tiện có chú Quyết đề xuất fe niken em có 1 cục hình như cũng là fe niken nó trắng và mềm lắm.em định quấn liên tầng đảo pha cho đèn 6v6 đèn đảo pha là 6SL7 không biết được không vì tiết diện nó nhỏ 15mmx15mm thôi.em quấn 600 vòng đo được 2H.

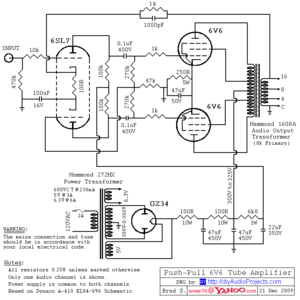

Đây là ảnh em chụp FE và sơ đồ em muốn ráp để đảo pha =IT. kính nhờ bác SSASS và mọi người cho ý kiến để em làm.Về lý thuyết IT em hơi kém.kỹ thuật quấn thì không lo lắm.chắc không khó bằng OPT bác nhỉ.



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

FE niken này chịu DC khá kém nên bác chú ý phải quấn kiểu push pull thì mới ăn thua nhé. Bác đẩy kiểu SE là bão hòa từ liền.



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

À thế ạ.Nhưng nó nhỏ vậy không biết có ráp vào vị trí đảo pha này được không a.Nếu được thì quấn bao nhiêu vòng để tránh bão hòa từ.các bác cho em xin ý kiến nhé.



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Em nghe nhạc hiệu đoán chương trình thì cục này không quấn được đảo pha cho 6sl7. Bé quá bác ah



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Đúng vậy.nếu là fe thường chắc chắn không được.Vì không có kinh nghiệm về fe này.nghe nói nó có hiệu xuất cao nên mới mạnh dạn hỏi mọi người.mình thấy nhỏ nên quăng xó nhà lâu rồi.nay fe tốt khó kiếm lắm đành lôi ra hỏi mọi ngươiẽm có làm được không ý mà.Hơn nữa quấn push-pul thì cũng có thể nhỏ được.Đang lăn tăn quá.



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Với 6SL7 thì nên đảo pha tụ bác ah, nếu đảo pha cho các đèn như 6SL7 muốn có bass 30Hz thì cảm kháng sơ cấp phải cỡ 200H. Lúc đó thì lợi bất cập hại, đủ cảm kháng sơ cấp như vậy thì dải cao lại thiệt nhiều. Nói chung là không nên :roll:



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

bác có thể chỉ cách khắc phục fe đó để dùng làm tải choke được không. có thể dung kiêủ sắp fe như turnaudio đươc không bác.



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Tái choke thì được nhưng mình muốn trốn tụ vì tụ mắc quá trời.và lại chương trình mình tiên hành đang là IT nên cũng muốn trải nghiệm tý xem sao.



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Nếu chỉ làm đánh dải tép thì ok bác nhé, còn nếu không em đồ chả có tí bass nào, kể cả chơi tải choke xuất tụ :lol:



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Bóng này em chưa làm nên bó tay , món này chú trọng tỷ lệ biến áp để tính toán tín hiệu đầu ra , dựa vào đường tải để lấy dữ liệu đầu vào .
Fe của bác ngon , cỡ 2400v là đạt 32H - quá ok . Em tính ví dụ bác chọn tải 10k(pri) - L đạt 32H(2400v) là băng thông xuống được 10Hz ( có công thức , em ... hỏng nhớ ) , tín hiệu cần vào lưới để bóng 6v6 đạt tối ưu công suất là 20vrms , vậy thì BA có tỷ lệ 1+1:1+1 là đủ khi tầng đầu có gain >30 và áp hoạt động >60vdc( cái này tính rợ , thực tế phải cao hơn mới đạt ) .
Sau đó là tính toán cửa sổ để nhét được 4800v sơ thứ + giấy lót abcxyz , chọn dây chịu được 30mA(sơ ) . Phù , cũng hòm hòm để mần một cái test chơi rồi ha .

Vụ L cao L thấp cứ xem hãng mà theo , sở dĩ 200H vẫn chưa đủ là do không tính đến dòng làm việc , dòng càng lớn thì L càng giảm , lúc đó băng thông uốn lượn nên mới thiếu bass mà dư tép . Món này khó vì toàn đo nguội , có đo được khi bỏ vô mạch đâu . :mrgreen:
Ps : cái này là quấn kiểu PP : PP .



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Chào bác Sơn.
B.thế liên tầng, đảo pha... Ko phải muốn dùng là được. Nó phải phối hợp 1 cách hợp lý trở kháng đầu vào, đầu ra, hệ số khuếch đại... Mới đạt hiệu quả, ở đây ko nói đến chất lượng biến thế, còn nếu ko phối hợp đúng nó còn tệ hơn tụ nối tầng rẻ tiền hoặc đảo pha bằng đèn nhiều!



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Em cũng nghĩ rưa rứa như bác,nhưng không sâu và cụ thể như bác.em đã quấn tỷ lệ như bác nhưng dây chập đôi.sơ bằng thứ=3500 vòng chập đôi. khổng biết có an toàn không bác.quấn xong hơi đấy may mà vào được.

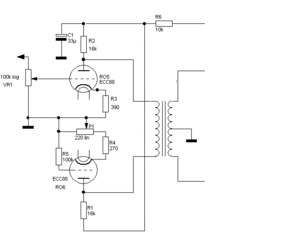

Nhưng hôm vừa rồi em lại định cuốn kiểu 1/1+1 để mắc theo sơ đồ sau.bác xem có ổn không a.vì theo sơ đồ này mình vần để fe kiểu PP được do không có dòng 1 chiều chạy qua.2 cuộn thứ cấp vào lướ bóng công xuất.



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Dạ em cám ơn bác,Bác nói đúng có lần em đến nhà bạn em ở Trần phú.cũng tham gia VNAV.bác ấy dùng EL 34 đấy qua IT liên tầng hãng Lundahl cho GM70 nghe không nổi sau đó phải chuyển sang ráp 6P9 pp đẩy qua tụ.amly này ráp đi thi Sumo nên có đầu tư.cho nên em cũng muốn xin ý kiến các bác để trái nghiệm thôi.fe con loại này nhà em còn kha khá.bỏ cũng phí.Bác cứ để em thử xem.em ráp IT pp để phòng thất bại là chuyển qua tụ được ngay không phải đảo mạch tý nào bác ạ.



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Ôi không có ai đi qua ném cho em hòn đá để em vỡ ra đôi điều nhỉ????Trên mạng không biết có bác nào quấn fe nhỏ này chưa ạ



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Các bác cho em hỏi, ví dụ quấn biến áp cho kiểu SE đo được khoảng 20H thì khi chạy dòng điện khoảng 60mA thì H nó tăng lên hay nó giảm xuống vậy... cảm ơn các bác tư vấn.....
PS em định làm cái nối tầng 10K: 10K chạy cho 6sn7 , em tính khoảng 50H được không các bác?



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Độ tự cảm của cuộn dây phụ thuộc đường kính dây, đường kính lõi quấn, độ từ cảm của lõi thép và vài thứ khác mà không liên quan đến cường độ dòng điện qua cuôn dây, vì vậy H không tăng mà cũng không giảm.



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

OH BÁC NÓI EM MỚI HIỂU, VẬY LÀ Ý EM HỎI KHI ĐO NGUỘI BẰNG ĐỒNG HỒ UT58 LÀ 20H THÌ KHI CHO VÀO MẠCH Ở TẦN SỐ 20HZ THÌ ĐỘ TỰ CẢM KHOẢNG BAO NHIÊU A? ĐÚNG LÀ EM LỘN XỘN QUÁ...



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Cho e hỏi ngố 1 tý ạ:
Ý của bác caoan là khi chạy 1 dòng điện 60ma DC vì mạch lắp theo kiểu SE, mà theo bác tas thì độ tự cảm không thay đổi. Vậy em tiếp tục nâng dòng DC đến lúc bão hòa từ trong lõi FE thì độ tự cảm vẫn giữ nguyên ạ? :mrgreen:



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Chào bác ssass và các bác khác trong top
Em đang có dự định tiêu khiển 9 ngày tết bằng cách quấn 2 cặp opt cho L4 theo dự án của bác Luân, một cặp fe 36 dầy 5 phân và một cặp fe 38 dầy cũng 5phân. OPT 5k6/ 40W đánh loa 6ohm.
Em nhờ bác ssass tính toán công thức quấn 2 cặp opt này tối ưu nhất giùm. Em không nghại cách quấn khó, không nghại vất vả, chỉ mong sao được một cặp OPT chất lượng thua kém cặp vô địch chim chích của bác ssass chút xíu là mãn nghuyện ah .
Mong sự chỉ dẫn và giúp đỡ từ các bac!



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Bác hỏi khó bác ý r. Em nhớ k nhầm thì cặp đấy là lõi c rore thì phải



Re: Biến thế liên tầng dễ ẹc - Interconnect transformers ( I

Cặp đó là double C , tương dương fe 32 dày 5cm , quấn cỡ 2600v ,đạt 100H , R thuần là cỡ 150 ôm, 4 sơ 5 thứ . Em không nhớ rõ số vòng vì vừa quấn vừa tính rồi ra dây luôn . Bác lục lại công thức tính hoặc chờ em , dạo nay bận tối mắt tối mũi .
