Biến thế xuất âm dễ ẹc Output transformer is too easy OPT

Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

bác truc chỉ nói khái quát còn cụ thể các bác phải tự pha chế thôi



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Các bác cho em hỏi ở Sài Gòn chỗ nào bán dây đồng tốt không ah?



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Dây tốt là dây như thế nào hả bác? Nếu bác có thể tìm mua dây đồng của cadivi, nhiều bác bảo nó tốt, em chả cần quan tâm tới cái này lên cứ dùng dây hàn quốc sản xuất tại việt nam...



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Em chém tí bác thấy thích hợp thì làm theo nha:
- Khe hở bác lót bằng giấy film 0,2mm giữa E và I.
Sau khi ráp xong, ép chat và siết cứng (khg cho khe hở thay đổi nữa bác kiếm 1 cái đồng hồ đo L đo như sau:
- Đo L cuộn thứ cấp Lp = ?
- Nối tắt thứ cấp, đo L cuộn sơ cấp Ln =?
- Dùng máy đo C đo Cps giữa sơ và thứ Cps=?
Nếu kết quả đo của bác có:
- Lp >=18H thì OK (có thể xuống khoảng 30Hz), FL = Zp/(2pi*Lp)
- Ln <25mH thì Ok (có thể lên 20KHz) FH= Zp/(2pi*Ln)
- Cps <10nF là OK
Chuc bác có OPT như ý



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Bác power cho em hỏi bác có bị nhầm giữa sơ và thứ cấp không à,? Làm gì có thứ cấp nào được 18H vậy?..Nếu như đảo lại thì đây mới là bí mật của opt ..hihi



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Chào các bác cho em học với, em đang định làm OPT 300B SE xem có hơn đồ hãng em đang có là Tri 300B se không?
Nhờ các bác giúp ạ



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Bác máu nhể, định quấn cả OPT nữa đấy, việc đầu tiên muốn quấn OPT là bác phải đi mua cái máy quấn có số :mrgreen:



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Em cũng có một bộ fe nhỏ lưỡi 22 dày 25, fe mỏng 3,3rem. Có quấn nổi em OPT 5w làm chim chích không các bác nhỉ?



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Lấy cái Ô-Pê-Tê phút phun 50W xài cho Ét-Ơ 5W vô tư :lol:



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Em chém tí bác thấy thích hợp thì làm theo nha:
- Khe hở bác lót bằng giấy film 0,2mm giữa E và I.
Sau khi ráp xong, ép chat và siết cứng (khg cho khe hở thay đổi nữa bác kiếm 1 cái đồng hồ đo L đo như sau:
- Đo L cuộn thứ cấp Lp = ?
- Nối tắt thứ cấp, đo L cuộn sơ cấp Ln =?
- Dùng máy đo C đo Cps giữa sơ và thứ Cps=?
Nếu kết quả đo của bác có:
- Lp >=18H thì OK (có thể xuống khoảng 30Hz), FL = Zp/(2pi*Lp)
- Ln <25mH thì Ok (có thể lên 20KHz) FH= Zp/(2pi*Ln)
- Cps <10nF là OK
Chuc bác có OPT như ý[/quote]
Mấy cặp OPT của mình hổng biết sao nối tắt thứ cấp vào thì ở cuộn sơ cấp Henry nó đi đâu mất tiêu! hổng lẽ do cái đồng hồ đo UT602 ???



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Em xin vote cho bác câu hay nhất trong ngày.
Nếu bác hỏi thật, Henry vẫn còn mới đáng lo đấy bác. Bác xem lại Lp và Ln các bác khác đã nói ở trên nhé.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

đo Cảm leakage, thì chuyển Henry meter sang scale mH. Đồng hồ này đo H chính xác cho những OPT/ choke có L dưới 40-50H.

Nếu đo bằng LCR meter, cần lưu ý tần số đo.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

E hỏi thiệt đó ! cặp OPT-PP 3k ko nối thứ cấp đo P-P được ~ 35H ( Đ/hồ để thang đo 200H). Sau đó nối thứ cấp lại phải vặn về thang 20mH nó hiện lên ~6mH ! Cặp OPT 5k PP của người bạn tặng cũng như vậy???



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

mức này là OK. Thông số quan trọng hơn là parasite capacitance.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Ở nhà a hổng có óc-xi-lô, k/tra bằng cách dùng máy phát tần số cho vào sơ cấp (đo AC đầu vào khoảng 1V) rồi kẹp đ/hồ vol thứ cấp. Sau đó thay đổi tần số phát từ 10Hz-50KHz coi nó áp phê ra sao để án chừng băng thông của nó.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Cái này hơi khó à nhe, dùng đ/hồ vol thông thường có thang đo tụ để thang 20nf đo được ~2 hổng biết có đúng hông ?



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

phải có tải đo mới chính xác. tải khác nhau, đáp tuyến khác nhau. Dòng và áp cũng ảnh hưởng đến kết quả.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

có ai làm được chưa ạ? :idea:



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Đọc xong em vẫn không rõ xác định thế nào mà thông số OPT cho mạch đèn el34 SE là 8k/6 ohm và 10 k/8ohm. Mong các bác giúp đỡ



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

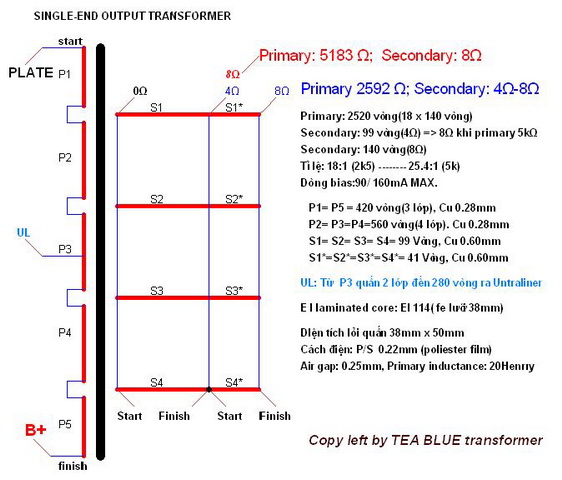

Quấn EL 34 se thì bác lên quấn 5k-8r, 2,5K-8R hoặc 5k-6R. .. bác nên sang phần xưởng chế tác của bác teablue đọc thêm...



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

sau khi đọc hết thì quấn nháp thử theo cái tổng kết cho opt SE 3500k/8omh

fe 32 dày 50, mỏng 0.5mm. 2620 vòng/ 140 vòng. 5 sơ 4 thứ. lót giấy xanh 1.2 dem mua nhật tảo, vừa đầy cửa sổ.

ráp cho bóng 6p3p, gắn tải giả 6omh đo được 5.2 volt

test hết cái đĩa cd tần số được;

hz volt

16 2.16
20 2.8
25 3.22
31.5 3.74
40 4.1
50 4.4
60 4.6
63 4.6
70 4.75
80 4.8
90 4.8
100 4.82
125 4.86
160 5.0
200 5.0
250 5.2
315 5.2
400 5.2
500 5.2
630 5.2
800 5.2
1250 5.2
1600 5.2
2k 5.2
2500 5.2
3100 5.2
4k 5.2
5k 5.0
6300 4.95
8k 4.9
10k 4.8
12500 4.6
16k 4.39
20k 4.0

các cao thủ cho em hỏi sao tần số thấp suy giảm nhiều vậy.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Trước hết là bàn về mạch 6P3P phía trước của bác có đáp tần có được toàn dải 20Hz - 20kHz :?: Tiếp tới là amp của bác có chơi hồi tiếp không :?:
Nếu được bác đo điện cảm của cuộn sơ cấp xem được bao nhiêu Henry rồi sẽ tính được. Cục opt này của bác hiện tại đang được 30Hz/3dB, 20kHz/2.2dB (nếu bác không chơi hồi tiếp) cũng chưa phải là không đạt
Còn một điều bác cho em hỏi air-gap bác để 1.2dem = 0,12mm có hơi mỏng không bác, trong trường hợp khai thác dòng lớn với tổng trở và cỡ lõi như vậy bác có sợ sẽ bão hoà từ



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

về cái amply thì 1 bóng 5751, chia hai, đến 2 bóng 6h1p, rồi 2 bóng 6p3p.
không hồi tiếp, không tụ rk.

em chưa có đồng hồ đo henry. :?

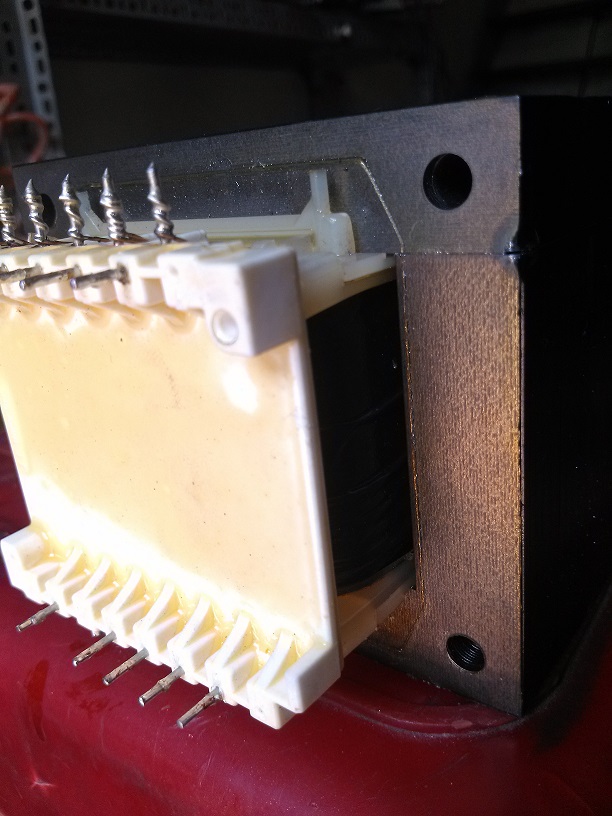

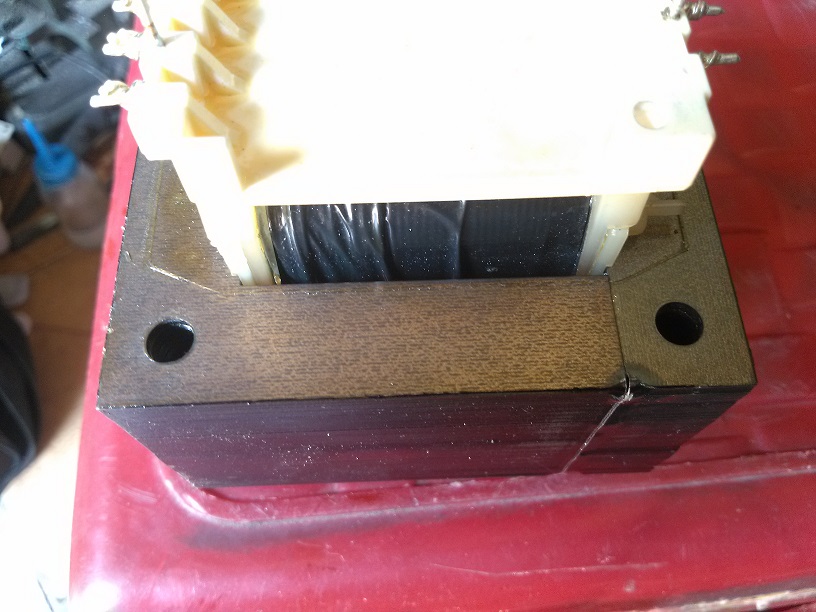

về air gap thì hình chụp lúc chưa cắt ie chứ không phải airgap. em lót 1 lớp 0.2 dem.

muốn tăng thêm bass treble thì lắp hồi tiếp + ụ rk được không ?.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

0.2 dem hay 0.2mm bác

Cái hồi tiếp thì không thể một hai câu chữ là nói hết được, món này bác phải trải nghiệm trên chính cục amp của bác



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

cám ơn bác đã trả lời. đúng là 0.2mm.

vì opt đó quấn coi như bít cửa sổ nên đang tính lại, và quấn luôn 2 cục 1 lúc cho cân.

dưới đây là thông số tính lại bác coi thử chuẩn chưa em tiến hành lần cuối.

2380 vòng sơ cấp. 140 vòng 1 lớp. 17 lớp. 3-3-3-3-3-2 day 0.25mm

UL = 43% 1023v


98 vòng thứ cấp. 3538k / 6omh

113 vòng thứ cấp. 3548k / 8omh.

113 vòng thứ cấp. 56.5 vòng 1 lớp. 8 lớp. 2-2-2-2 day 0,65mm.
