Biến thế xuất âm dễ ẹc Output transformer is too easy OPT

Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Có hiện tượng bão hoà, bác để air-gap dày bao nhiêu :?:



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

em chêm miếng lót 2 dem. loại nhựa trắng đục mua chỗ bán dây đồng. 1 dem cũng như vậy, chưa thử 4 dem.

nó như vầy : max vôlume đo ngõ ra loa gắn tải giả 6omh đo được 8 volt với 1khz. 4 volt với 20hz và 4 volt với 20khz.

- em giảm volume dần dần cho tới lúc tại 20h và 20khz kim đồng hồ nhích xuống, thì đo tại 1khz là còn 6 volt. nên em fix volume ngay tại đây.

- em nghĩ là do fe không được tốt nên nó tới ngưỡng bass treble rồi. hoặc cái bóng 6p3p se nó tới đó là max.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

các bác cho em hỏi loại FE như bên phải trong hình này có quấn dc OPT không nhỉ
Fe hình chữ L gép 2 tấm lại là dc
kho gép lại giống hệt Fe FI nhưng điểm gép lại là ở trụ quấn chứ không phải ở ngoài như EI
Nghe nói cái OPT PP có cái vụ airgap gi gi đó liệu đểm gép ở trụ thến ày có ảnh hưởng ko nhỉ



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

OPT SE mới cần air gap , em có thấy mấy cục ffe Hà Lan giống vậy rồi , nhìn thấy thường nên không mua . Mới quấn thì cứ kiếm loại ffe tiêu chuẩn mà xài , đừng chơi ffe dị .



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

nhìn cái fe dị thiệt, sự sáng tạo quả là vô biên.

mua fe IE cho lành bác ơi,
nếu chịu khó vẫn kiếm được fe ngon như vầy
http://vnav.vn/forum/download/file.php?id=505546&mode=view



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

ffe thì rất nhiều chủng loại nhưng cứ ffe xám là xài được .



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

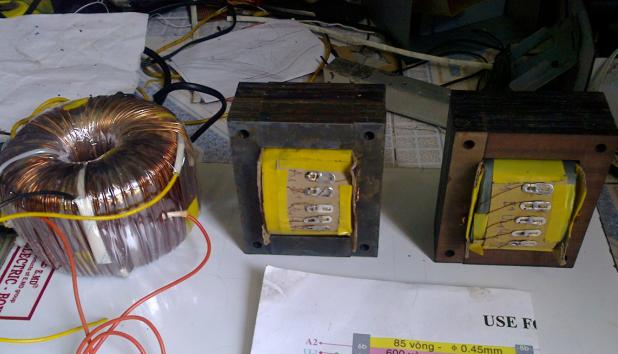

hề hề.. quấn opt đúng là dễ ẹc thật..
Em cũng máu lửa làm 2 chú..
Fe thì xám ngoét rồi.. 0,35 :lol:
opt dùng Fe 32 xếp dầy 3,5 cm ..



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

chúc mừng. nghe ra răng bác, có thiếu trên thiếu dưới không?



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Lão Phò khéo tay ghê nhỉ, làm cả lõi để quấn biến áp cơ đấy. Lão quấn ô phê tê cho dự ớn nào đấy?



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Chào cụ vuhoa155. Em vẫn làm 6F5P PP cụ ạ.
Lết mãj mớj tớj đây.
Cụ hoangphung: em mớj đấu đjện sáng nay. Mừng húm. Ko ò è ù ì.. Vụ trên dướj em ko dám phán. Em phảj xong xuôj rồj đj gjao lưu mớj dám riviu được ạ..



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Chúc mừng <nongdanfo> đã "lên" tay :lol: cố gắng up cái hình lên cho ae học tập
Thân



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Dạ em hông dám ạ...
Mình đi sau hàng bao nhiêu năm .. cái gì có thể viết đụợc thì các cao thủ đã viết hết rồi .. :mrgreen:
Nay em cũng muốn chia sẻ cách làm lõi ( bô bin ) để quấn dây đồng bằng .. giấy bìa :shock:
1. Đầu tiên phải có Fe cái đã..

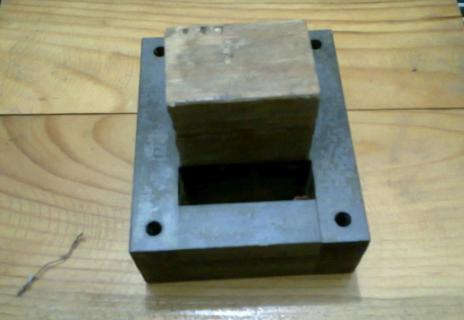

2. Ta sẽ làm cái lõi gỗ.. Các bác chọn gỗ mềm .. Em làm bằng gỗ thông.. Nhớ cưa cái trục dọc thớ gỗ nhé . Mình xếp Fe dày bao nhiêu .. Fe cỡ bao nhiêu rồi đo đạc cẩn thận .. Lõi gỗ sẽ to hơn trụ Fe 1 tí ạ.. VD như trụ FE 32 dầy 5 cm thì .. Làm trụ gỗ 32,5 dầy 5 cm
3. Cưa xong thì cục gỗ sẽ ngắn hơn cái trụ Fe 1 tí .. Khi vào Fe sẽ dễ dàng..
4. Ta tiến hành đục lỗ ở giữa cục gỗ vừa cưa.. Nếu bác nào có Khoan thì .. dễ ẹc.. Nhưng mấy lão sinh viên lấy đâu ra..
Vậy là ta sẽ chẻ đôi cục gỗ ra .. Rồi gọt thành hình máng.. Xong suôi gép lại .. ĐƯợc cục gỗ có lỗ ở giữa.. Lỗ ấy để xuyên cái trục máy quấn dây đấy ạ.. Tất nhiên là dùng keo 502 dán lại ... :mrgreen:



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Đẹp quá anh Thành ơi :mrgreen:
Ông anh đi ngâm cái cục FE hoặc là sơn lên cho nó khỏi bị oxi hóa,chứ cục bên phải xám đâu em không thấy đã thấy vàng kè rồi :mrgreen:
Thân mến,



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

bác có ngâm thì phơi cho thiệt nóng, rồi ngâm vecni sơ qua cho nó áo một lớp bên ngoài để chống ẩm mốc là được rồi. chớ ngâm lâu quá nó mất bass treble thì chít. cục của em giờ nó vậy đó, em nghi là bên trong nó chưa khô, mà bên ngoài thì khô rồi, mình không có máy sấy như đồ hãng nên khó mà như ý được.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Do bài viết em hướng tới đối tượng học sinh , sinh viên nên diy toàn đồ đồng nát .. các bác bô lão đi qua thì cũng đại xá.. :mrgreen:
Nào chúng ta cùng làm cái bô bin ..

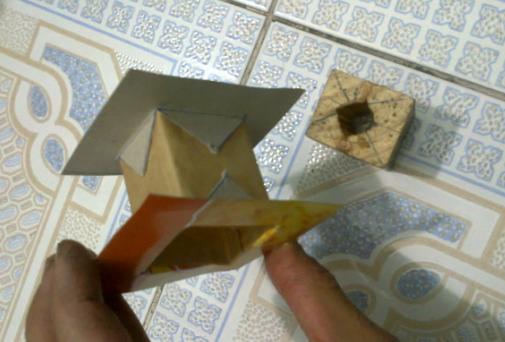

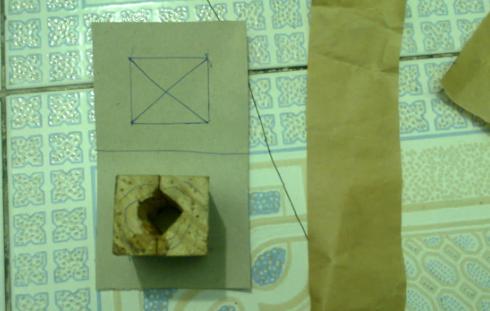

Các bạn lấy 1 miếng bìa như hình.. Rồi dùng cái lõi gỗ đặt lên . Dùng bút vẽ vòng xung quanh ( hình vẽ ) . Sau đó kẻ đường chéo hình vuông đó..
sau đó lấy kéo cắt theo đường kẻ chéo đó.. RỒi gấp lên ..
Mỗi cục bo bin ta làm 2 miếng ( 2 cái hồi )
Lõi gỗ ta lót giấy cách điện 1 lớp 0,2 .. dầy hơn tuỳ các cụ..

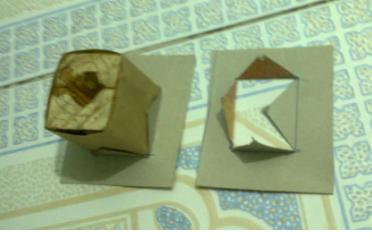

RỒi gắn lại như hình vẽ ..
Cuối cùng là dùng keo 502 để dán lại cho chắc,..,
Dễ ẹc quá..
Còn 1 phương pháp nữa là làm mộng... để ghép .. ta sẽ dùng phíp .. nhưng em chưa biết làm vì khó ... :lol:



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Em thì chưa ngâm gì cả .. Nhưng thấy 1 bác đi trước nói như sau .. ( bác ngọcnhung)
Khi quấn hết 300 vòng ( dây sơ ) thì đổ ít nhựa thông loãng lên. Vừa chắc chắn ( không bị kêu ) lại cách điện tốt..
Nhưng vì máu quá.. + làm biếng nên em chứ thế chiến luôn.. May quá .. chưa sao :lol:
Em vừa nghe thử mấy bài thấy vặn hết cỡ tiếng bass và treble cũng không thay đổi gì cả ..
opt em dệt theo sơ đồ như của bác Mr seven .. trong top pic nhỏ mà có võ..
@ : Minh thái bình : Fe màu nó đỏ đỏ như thế đấy.. chắc là sơn cách điện.. Chứ không phải han rỉ đâu .. .. Mình dùng 2 cục khác nhau mới đủ .. nên mầu hơi lệch .. nhưng ko sao :mrgreen:



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Cách DIY của bác ... giống em , có gì chơi nấy . :lol: Nhưng trước khi quấn phải bọc 1 -2 lớp phim sữa cho an toàn .



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

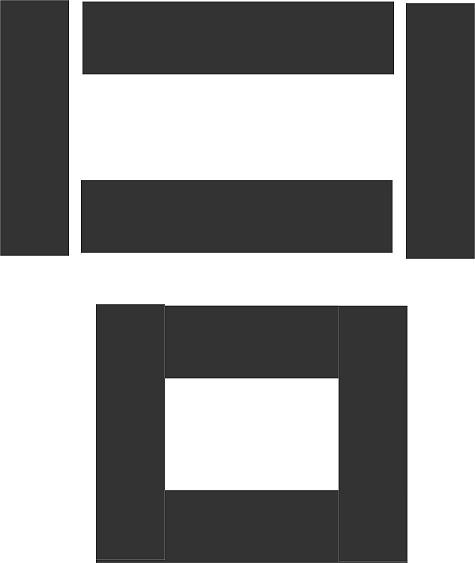

Em có phương pháp khác thay vì cắt ô vuông em em cắt những tấm phip mỏng ( tất cả cắt theo đường thẳng) rồi ghép hình thành hình vuông như trẻ con xếp hình, dùng keo dán lại ta được 1 hình chữ nhật rỗng bên trong vừa đẹp vừa dễ , chứ em cắt ô bên trong quả thật là cực thân.....Em gửi hình minh họa....



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Chào bác CaoAn ,các tiếp giáp mong manh quá không biết keo dán sắt có được bền không,hay bác có bí quyết gì chỉ cho với,nếu được thì làm khung quấn kiểu này quá tiện và lợi xin cám ơn bác !



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Các cụ cho em hỏi chút ạ,
Em đang định quấn biến áp nguồn và biến áp xuất bằng fe của nhật hoặc của Đức, các cụ thấy liệu chất lượng của fe đó có ổn không ạ?



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Bác dùng lõi Phíp 1-1,5mm yên tâm dùng kéo 502 dán đập mới bung... Bác cắt thử đi đơn giản mà đẹp, bobin vuông cũng cắt như vậy rồi dùng băng dính dính thành hình hộp rồi ghép lại với nhau dán keo tiếp ... nếu không phẳng dùng dũa mài cho phẳng....



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

còn tùy thôi bạn ạ. nhật đức cũng có 5,7 loại khác nhau/ nhưng mà chắc chắn tốt hơn FE chợ trời



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Vâng cám ơn bác đã mách



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Cám ơn bác CaoAn để khi nào xài hết các bobin lở mua rồi làm thử xem sao!



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Chào các bác tiền bối quấn OPT,giá trị diện dung ký sinh giữa sơ và thứ là bao nhiêu là đạt hai cục opt tôi quấn có giá trị điện dung ký sinh là 4,5nf không biết có đạt không mong các bác tư vấn giúp,rất cám ơn.
