Hiện em có 2 bộ fe EI: 28*3.5 và 28*6. muốn đựơc các bác giúp cho công thức, sơ đồ dệt opt cho dự án audio note Pre L3.
thks-brgds



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Uýnh dấu phát:
http://www.alibaba.com/product-gs/42079 ... _Core.html



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Em Theo dõi bác làm để em theo!



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

chịu khó đọc lại từ đầu đi bạn
Fe tiê chuẩn có sơ đồ của bác trà xanh cho Fe 28x39 đó



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Em đang theo mấy cái OPT due C-core rồi.
Em mới mua được 5 bộ C-Core và Due C- Core.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Chào các bác.
Bác "ThuyLT"] & "GVTeam"] cho em hỏi cái này F=2sqtrN thì 2sqtr là giá trị gì, các thành phần của nó ra sao ? Nhờ bác giải thích giùm.
Ths



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

sqrt là căn bậc 2 bác ạ, cái này viết tắt của tiếng Anh



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Vậy mà em cứ tưởng là một chỉ số gì đặc biệt.
Cám ơn bác.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Hi mọi người cứu giúp.

Em có đọc từ trang 1 đến trang 44 mà không hiểu gì.
Giờ thế này, bác nào có thể giúp không, Cà phê cà pháo em lo từ a tới z. Vì ngồi nhà chỉ quấn, mệt, mình ra cafe máy lạnh. Em ở HCM

Tình hình, em muốn ráp một bộ Push-pull tầm 40W cho 4 con EL34. (dòng Max cho từng kênh 80mA)
Như vậy OPT của em, có trở kháng sơ cấp 5k. Thứ cấp 4 và 8 Ohm
Giờ em ra chợ Nhật tảo mua Lỗi sắc có được không, Bảo bán loại gì, kích thước bao nhiêu.
Bác nhanh nhậy tính giúp em : Sơ quấn bao nhiêu vòng, Thứ vấn bao nhiêu vòng.
Thứ tự quấn cuộc nào, chồng lên cuộn nào rồi nối từng cuộc ra sao
Kính mong các bác vào tham gia trỡ như em thông thuộc, Giúp kẻ đi sau như em với. Rất mong nhận hồi âm, Kêu gọi một cách tha thiết
Cám ơn trước, cố gắng tham gia, hóng tin đầy đủ mỗi ngày



Biến thế xuất âm dễ ẹc Output transformer is too easy OP

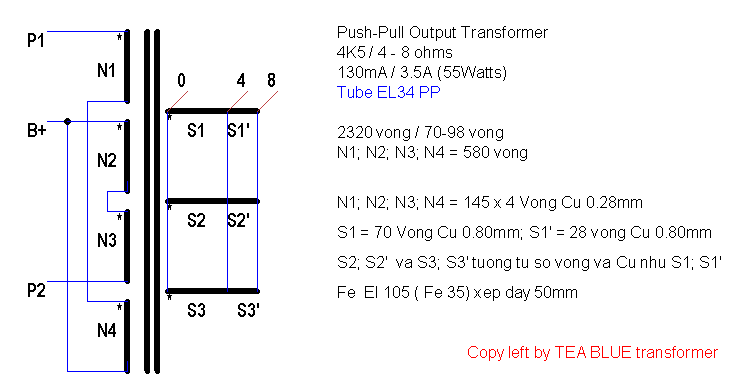

Anh có thể tự làm theo sơ đồ dưới đây, ngoài ra liên hệ với bác rock0em_h_x, bác này mới lắp xong EL34PP hồi Tết.


Tuy nhiên OPT của anh là 5K thì phải sửa lại như sau:
+ Sơ cấp dây 0,28mm quấn 2.320 vòng chia thành 4 cuộn, mỗi cuộn 580 vòng chia thành 4 lớp, mỗi lớp 145 vòng.
+ Thứ cấp dây 0,80mm quấn 93 vòng, bao gồm:
- Cuộn S1 = 66 vòng = S2 = S3
- Cuộn S1' = 27 vòng = S2' = S3'
+ Sơ đồ đấu dây và kích thước lõi sắt như hình vẽ.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Bác xem dòng bôi đỏ, nếu là EL34 ráp PP thì "mỗi kênh dòng max 80mA" em e rằng quá nhỏ, tiếng sẽ èo uột, bác phải chạy dòng cỡ 150 - 160mA/cho mỗi kênh mới mong tiếng hay và công suất mới đạt như ý.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

các bác cho em hỏi tí: em nghe nói là OPT có trở kháng 5k, 3k5 ... theo em biết thì trở kháng liên quan với tần số hoạt động, vậy khi ta nói trở kháng của OPT là 5K (không nói gì thêm về tần số cả ) thì 5K ở đây nghĩa là sao ạ.
Cảm ơn các bác trước!



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Các bác cho em hỏi ngố phát,

OPT này là dùng cho phần power còn Pre thì không cần phải không các bác :roll:



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Bác nào bỏ chút thời gian giúp lính mới với :|



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Pre cũng có xuất opt bác nhưng không thông dụng thôi!



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Vì răng ko thông dụng bác oi?viết bài giải thích tường tận và hay hay coi nờ



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Cụ cứ vô mấy shop xem trong những cái pre đèn đang bán có cái nào dùng opt ko là bít ngay, lý do ko thông dụng thì nhiều lắm nhưng một trong đó là giá thành... :lol:



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

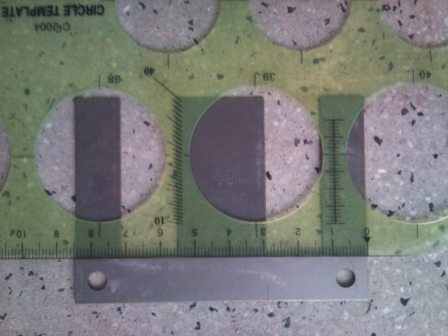

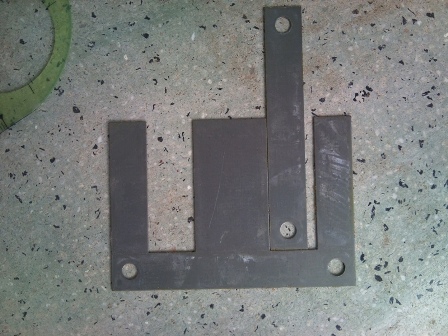

em có bộ fe này nhờ các bác tư vấn quấn opt, kích thước hơi khác một tí.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Mấy hôm nay rảnh rỗi nên quấn lại cặp opt 3500k 6ohm.

fe mỏng 3,5mm xám, 3,2 x 4,5cm.

sơ 2318 vòng dây 0,23mm, thứ cấp 96 vòng dây 0.8mm.

cửa sổ dư gần 2 ly.

quấn sơ chỉ cần chêm giấy 0.12mm nhật tảo 4 góc. sơ thứ lót film sữa 0.2mm.

đạt 6w 25hz 7w với 20khz. đoạn giữa 1k thì lên tới 10.6w. nếu hồi tiếp thì thẳng tưng, em đo bằng đồng hồ volt với tải giả 6ohm.

đặt biệt là treble nâng cao rõ rệt vì chỉ lót giấy 4 góc bobin cho dễ quấn thôi. bass vẫn nhiều do fe mỏng.

vài lời cho ai muốn quấn opt se 8w đổ lại.

em mong có ai có máy đo em mang đến để lấy thêm kinh nghiệm.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Theo em tốt nhất là < 1nf .



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

các bác cho em hỏi cách tính Bmax của lõi sắt?
u=2*pi*f*B*S*n*10^-8
=> umax=2*pi*f*Bmax*S*n*10^-8
Bmax em ko biết cách tính!
các cao thủ giúp em với?



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Chào các bác
Các bác cho em hỏi đường Ultraline nằm ở vị trí nào trên biến thế xuất âm P-P tính từ đầu B+ ?
Em dang định quấn OPT PP cho đèn EL34
Các bác chỉ dùm với, cám ơn nhiều nhiều.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Vậy là có thể nâng cốc chúc mừng được rồi :lol: còn vụ đo thì cũng chỉ để tham khảo thôi,nghe cảm thấy hay là được .mình cũng đã dệt mấy cặp opt nói chung cứ kiếm dc FE xám mỏng , quấn đúng như các cao thủ hướng dẫn tính toán là ok thôi. Mình đo thử opt của một bác quấn Opt bằng lõi doubl Ccor < như hai chữ U ghép lại với nhau> bác ấy quấn lắp ampli pse 6c41 mà anh bạn chơi với mình đặt bác ấy làm < bác này làm amp để kinh doanh> H sơ cấp có 4,45H mà bass rất mạnh mẽ, trebl cũng rất tốt,xem mạch thì bác ấy ráp cũng bt ko có chiêu gì dị lắm,mình đo bằng đồng hồ ut602. nói chung H theo mình là rất thấp mà nghe vẫn hay mà cái lõi doubl core bác ấy quuans cặp nào mình thấy H cũng thấp vì mình đã mua của bác ấy 2 cặp opt , 1 cặp cho 6c33c đo đươc 2,3H ở sơ cấp mà ráp ampli nghe cũng chả thiếu bass . để hôm nào vật cái ampli Gk71 ra đo tỷ mỉ cái opt lấy thông số tham khảo.



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Nghe bác nói ai bán em lại thấy quen quen, 2 bóng này em thấy số vòng quấn đều ít vì vậy H thấp , còn cái vụ H cao ra nhiều bass cũng chưa chắc đã đúng vì nó phụ thuộc vào H thực khi có tải, nhiều khi đo H không tải cao đến khi có tải nó tụt xuống 2-3H ở tần số 40-50hz....



Re: Biến thế xuất âm dễ ẹc Output transformer is too easy OP

Chào các bác! mình cần cặp phe xuất âm để quấn cho 4 bóng công suất EL34. Có bác nào biết chỗ bán, chỉ mình với, ở Sài Thành. Cám ơn các bác nhiều./.
