Biến thế xuất âm dễ ẹc Output transformer is too easy OPT

Đây, thêm 1 nối tầng có tỷ số Stepup lên là thêm 1 tầng khuyếch đại cơ khí, bác đủ tài chính ( chăc đã đủ nhưng còn nghĩ đến gia đình ) thì chắc ổn, bass âm đc bổ xung bằng 1 khuyếch đại cơ khí và điện cảm của IT, quá tốt đến hoàn hảo, nhưng sao bác khg nhìn tổng thể : Thiếu Gain và thiếu công suất đẩy và bù lại bằng 2 tầng 6C4П-EB/ EL84_6П14П-EB?
Hiến pháp, Luật khg cấm, khg gây ra " hệ luy văn hóa nghe nhìn nào" nếu sau này bác thay thế bằng IT khi chín muồi khi bác làm như trên, bác nghẫm thử.



Thanks bác. Đây cũng là 1 hướng hay

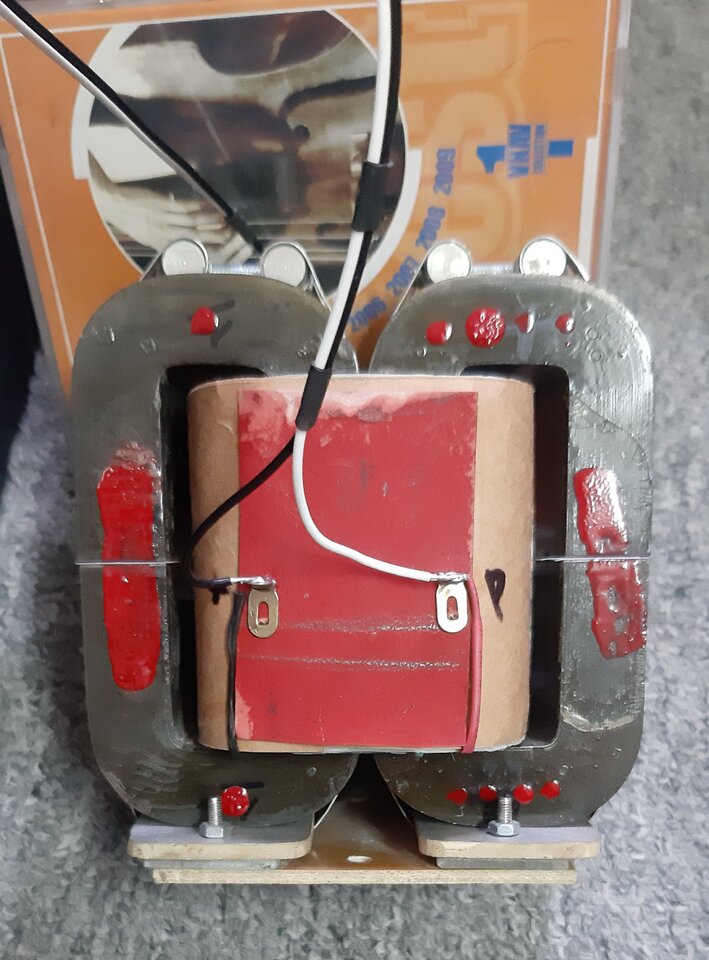

Báo cáo các trưởng lão. Hôm nay được nghỉ tuần em hoàn thiện thử cục 3k/8R phe double c core như hình .em đo bằng LRC thì được như này các bác xem có cần điều chỉnh gì không .vì đây là quấn nháp .Nếu cần căn chỉnh gì thì lần sau quấn thật cho chắc ăn .
Trở thuần sơ cấp 120R . Thứ 0.6R .
L=15H .TỤ ký sinh 5nf .cảm ro 8mh . Ghép thử vào 2A3 nghe cũng ổn hi hi chắc tại tâm lý đang hưng phấn.
Vì của sổ còn rộng. Lên khi quấn thật em có y định quấn thêm như vầy. 5K-3k/8R .
Về tỷ lệ thì có 2 cách là phối hợp trở kháng đầu vào và đầu ra .
Vd như opt 5k-2,5k/ 4R và 8R . Khi đấu loa 8r vào cọc 4R thì ra 5k . Còn phối hợp trở kháng đầu vào như trên em trình bày chỉ có 1 đường ra 8R .
Tức là từ 3k quấn tiếp để có 5k .
Theo các bác thì lên chọn kiểu nào. Thanks



OPT 2.5K/4R-8R có rate 25 tại 4R nên có thể coi là 5K khi đấu loa 8R vào đường 4R vì cũng có rate 25. Tần số thấp đáp ứng ở trở kháng cao sẽ không bằng trở kháng thấp.
Bác muốn quấn OPT đa năng như vậy thì quấn 3K/5R-8R khi dùng 5K thì đấu loa 8R vào đường 5R có rate 24,5 ( gần với rate 25)
Bác không thể quấn thêm để OPT 3K/8R ( rate 19,4) trở thành 5K được vì tỷ lệ khác quá nhiều.
Đã DIY là " đo người may comple", nên bác quấn đa năng làm gì.



Thanks bác Mountaineer .
Hi hi tại em thấy cửa sổ nó còn rộng lên có y nghĩ như vậy . Giờ thì em quyết quấn 3k/8R cho đẹp và kỹ để sài luôn . Cái cửa sổ chống huơ chống hoác thế kia nhìn kém XINH .giờ em có thể thiết kế quấn chừa 2 bên biên rộng ra vừa an toàn .khỏi lo sụp hầm. Để tăng lớp lên cho vừa của sổ .lớp sơ thứ không thay đổi 5p -4S . vd trước 1 nhóm lớp sơ là 450vong/ 3lơp mỗi lớp 150 vòng .Giờ 450 vòng thành 4 lớp.
Nhà em chỉ có máy đo LCR . Em đo L .cảm rò .Tu ký sinh như vậy .ngoài ra còn phải đo gì thêm nữa không .
Thanks al
Ah quên bữa trước em có lướt thấy trang web kia nói chia lớp . Vd . 5P -4S . Thì p1-P5= 3 lớp .p2 p3 p4= 4 lớp .số vòng các lớp là như nhau .



Thưa các tiền bối.

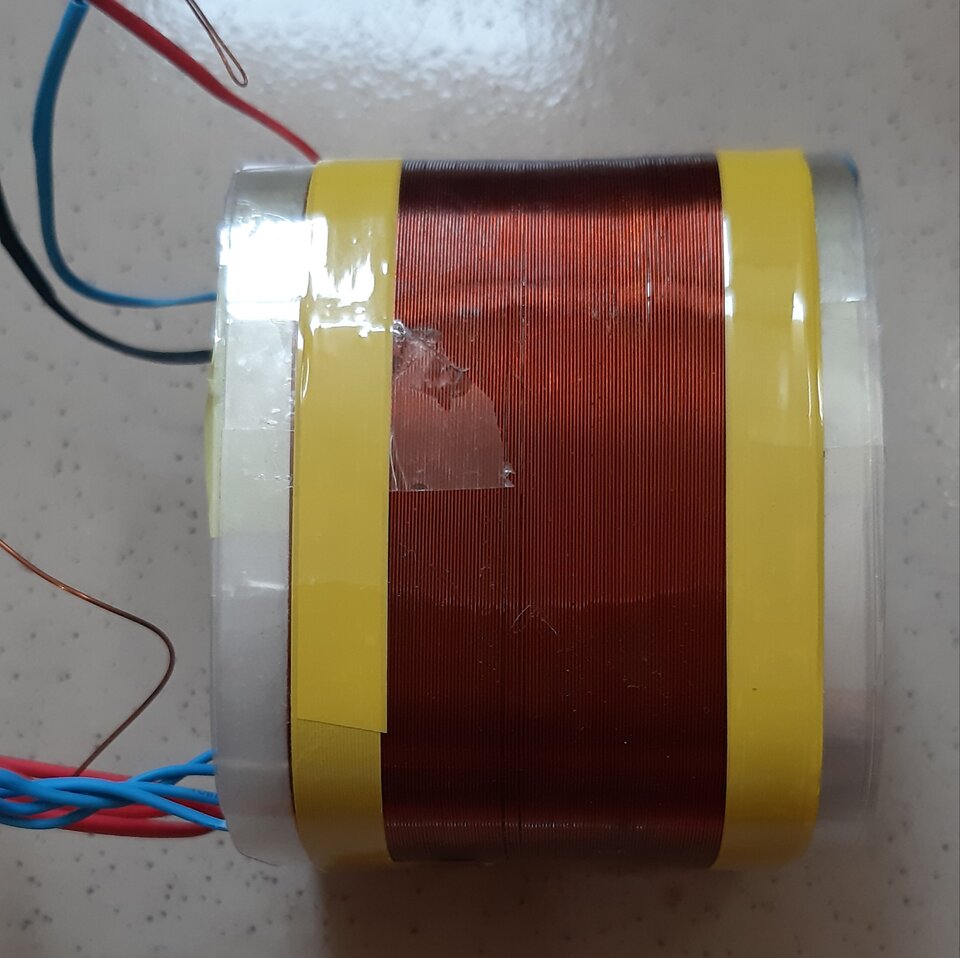

Thế là em đã quay xong 1 cuộn đầu tiên . Sau khi được tư vấn và quay nháp 1 cục. Nhìn chung giờ là rẻo tay lắm rồi. Trước khi vào bàn quay chỉ cần thiền tĩnh tâm 10 ph là chạy boon boon đảm bảo k chồng chéo vòng nào .

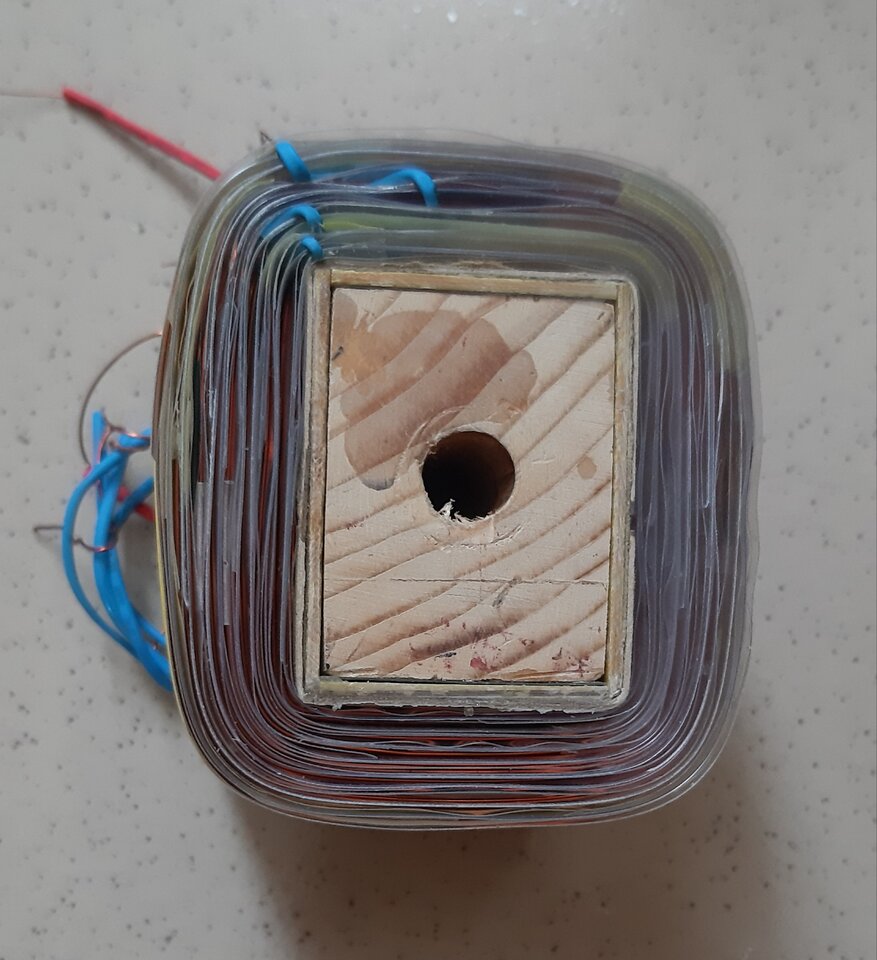

Ah có cái em nghĩ là ảnh hưởng đến vòng tua cũng như độ đẹp nhâm đây em xin chia sẻ luôn .đó là cái lõi gỗ làm cốt. Cái này em phải làm lần 2 mới đạt .
Các bác phải làm cẩn thận thật cân. Thật đều tâm lỗ khi quay không bị đảo qua đảo lại dây mới xếp lớp đều .còn lệch tâm thì vứt đi làm cái khác cho nhanh .
Còn vấn đề này mong bác nào làm qua .có kinh nghiệm xin chỉ giúp. Chả là của sổ còn dư 1 ít. Em muốn quấn thêm quận hồi tiếp gì đó .mục đích cho che lấp của sổ nhìn cho đẹp . Sài được thì sài k được thì thôi. Vậy cuộn này tính tỷ lệ như thế nào .các cụ cho ý kiến .
Thanks all



Bác gia tốc nhanh thế! Cuộn sơ bác không cần cắt ra đâu. Quấn xong một nhóm sơ bác treo lô dây lên trục quấn. Sau khi quấn xong lớp thứ thì vắt dây vào quấn tiếp. Trong hình thấy bác nối sơ về hết một bên thì càng thuận lợi cho việc treo lô dây. Bác dùng giấy cách điện để ghim các đầu dây, dùng băng dính sau ngâm Vecni nó chảy keo ra không giữ chắc được.



Hi bác.
Bác quá khen .cục thứ 2 đang hăng máu chắc em quấn 1 buổi xong .sáng làm bát phở và ly cafe . Action đến trua nghỉ tay cơm nước ngã lưng tẹo làm tua nữa là kết thúc thôi
Cuộn băng keo đó em mua ở của hàng bán đồ phụ kiện quấn nguồn xung .k biết nó có chịu được vecni không . Khi mặc lớp áo ngoài cùng nữa. Em bỏ nó đi .
Qua cục sau em treo cuộn dây sơ cấp lên trục quấn theo gợi y của bác để khỏi phải cắt hàn cuộn sơ cấp. Kiểu này chắc chắn k sợ nối nhầm đầu dây.
Thanks bác.



Phần này hơi khác 1 chút, nó đc tính cụ thể cho 1 đèn công suất cụ thể, tất nhiên là vẫn dùng đc cho đèn khác mà khg gây nên " hệ lụy văn hóa " nào.
Có nhiều cách tính, nhưng để giản tiện, nên tính theo công thức thực hành bác coi cuộn này có trở kháng là 16 OHM với tỷ lệ hiện hành của OPT để quấn 1 cuộn 16 và 32 OMH độc lập với đèn CS đang có ( Hình như là 2A3 )
Cách dùng của nó cũng khg dùng bừa nó có nguyên tắc, bác cứ quấn đi đã.



opt mà quấn xong rồi thì đừng cuốn cuộn Fb nữa. nó không đơn giản đâu, phải cuốn sát với cuộn sơ cấp, cũng phải đủ lớp với sơ cấp. thì nó mới không bị méo khi nối vào cathode đèn hoặc đưa về tầng đầu.

thường thì cứ tương đại 10% của cuộn sơ cấp.



Thanks 2 bác maiandanh và hoangphung.
Cái này khó thế thôi bỏ qua . Em muốn làm bộ kẹp opt kiểu sumo của bác nguahoang . Mà k biết bác làm bằng vật liệu gì. Đồng. Nhôm. Inox . .. . Thanks



XxxxxxxxxxxxxxX done



Với thông số đo tụ ký sinh và điện cảm rò như trên thì bác tép nên mang giấy viết sang Q7 càng sớm càng tốt )



Thanks anh My FB.
Hi hi trước tết vừa rồi em dọn kho thu gom các cuộn dây dư thừa .Quấn không đạt. từ ngày bén duyên với loa đài đến giờ. Mang đến bà chín cân được 8kg phế liệu dây đồng. Xèng chưa kịp bỏ bóp đã lại đưa cho ông bán dây đối diện shop lâm đen cũ rồi.
Dự án này của em hội tụ được các sư phụ về đây .chắc chắn thành công .thành công. Đại thành công rồi .

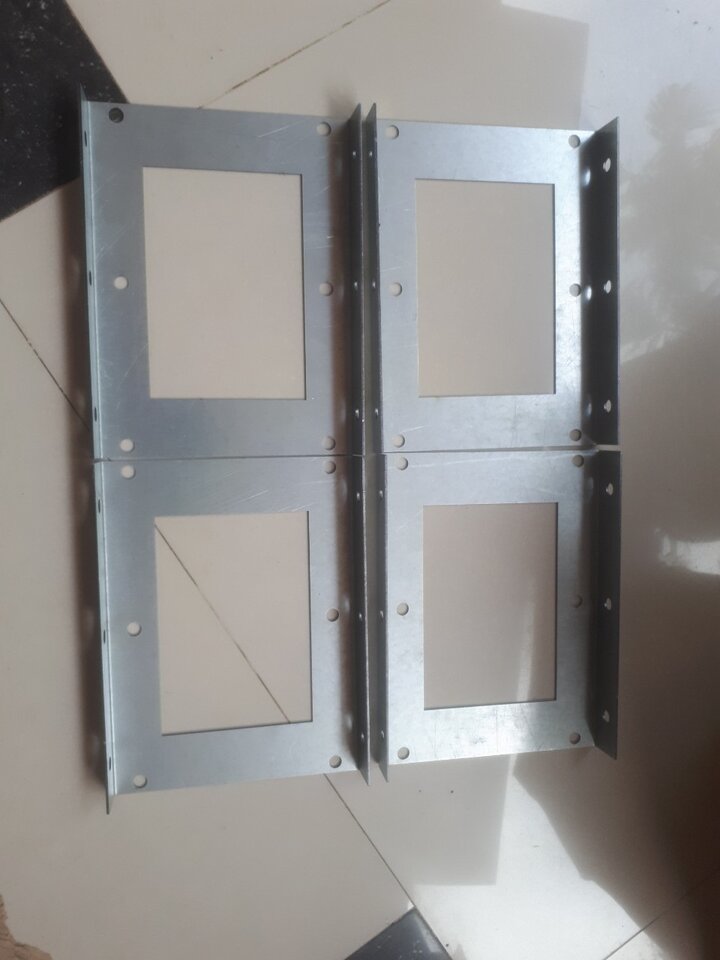

Bộ kẹp của em làm bằng thép. Em úp cái chụp lên nên chả thấy được vẻ đẹp của nó



Hi bác nguahoang .
Thép thường hay inox . Mình đo kích thước như size c core rồi đến xưởng thợ dập cắt làm hết chi mình. Mình chỉ việc đưa tiền rồi thanks phải k bác .
Em tính lên tạ uyên chuyên bán đồ k8m loại làm 2 miếng nhôm nhưng sợ k đủ độ cứng và nhôm nó k có tính đàn hồi. Lên chưa biết chọn vật liệu gì. Nhớ bác nguahoang làm khéo tay đẹp thế



Dư cửa sổ thì tính toán làm lại cái cuộn dây khác, tăng đường kính dây, tăng số vòng cho tối ưu biết đâu lại ra được cái OPT ăn đứt mấy ông Tango và tamura.



Trước em đặt làm chassis tiện đặt luôn kẹp và hộp chụp. Cũng đo tính toán rồi gửi bản vẽ cho thợ làm. Thép dày không có đồ nghề khó làm lắm.



Vâng thanks bác .
2 bàn tay với cong cụ khoan . hàn .kìm .búa là k làm được rồi .
Ây da lai bóp .....trán tính mẹo rồi .



Hi hi. Tango k biết nó ghê gớm chỗ nào .Mình đo thử cục U 808 thì thấy L =15H .trở thuần sơ cấp 125 R . Cảm rò và tụ ký sinh nó lót bằng vật liệu gì mà 4.5mh và 3nf . Chắc bi quyết là đây.
Mục tiêu là giảm trở thuần . Cảm rò. Tụ kỹ sinh .tăng H
Thế thôi mà khó.....khó thế k biết đâu mà lần. Giống như trái banh .bóp chỗ này nó phình ra chỗ khác .nhưng mình nghĩ chắc chắn làm được.( Nhưng phải có sự trợ giúp từ các tiền bối đi trước)
Thanks bác



mấu chốt là đắp thêm sắt. tăng H, giảm vòng dây, giảm luôn cảm rò. ít dây giảm thêm lớp, giảm luôn nf.

đồ hãng thì dây nhỏ vừa đủ dòng, sắt đủ từ thẩm, cái này quan trọng nhất làm nên tên tuổi hãng, chứ như mình mót vechai thì sao so được. được cái mình làm mình ngắm thì mình vui.



Than

Thanks bác .
Hi hi mãi mới moi được cái này .giờ chốt bác hoangphung.
Lõi sắt có vậy rồi k tăng giảm được . 15 H .liệu có vừa với củ k3908 nhà em .tối qua em nhìn lại hãng nó bẩu giải thấp có 45Hz thôi .
Trở thuần sơ cấp 120 R . Cũng tạm được
Chỉ còn cảm rò và tụ ký sinh giảm được tẹo nữa thì ngon.
Cuộn thực nghiệm vừa rồi em quấn 5p -4s . Tổng 2243/118 tỷ lệ 19:1 .( em có thấy trên net .1 số cách tính lấy cuộn thứ cấp có 5R5 . Họ bẩu thế là chơi loa 8R vô tư. Em chả biết thế nào nữa .
Giấy lót p/p 1dem . P/s 2 dem .
Cục này em tính giấy lót p-p là 0.05 và p/s là 2dem .
Các cao thủ cho em bài thuốc cắt cơn .thanks



@tepriu,
1) giấy lót p-p tìm loại mỏng hơn 0.03 & p-s dùng teplon 0.13 đi.
2) nhìn cục 1 mình thấy khe hẹp hơi dày, tháo cái gông cục 1 ra & thử bớt đi 1/2 nghe thử nếu trầm tăng so với trước chứng tỏ khe hẹp là ổn thì chỉ cần 1/2 thôi và có thể bớt số vòng dây tăng kích t. Nếu vecni khi cuốn thì nên làm mỏng nhất có thể.
(cục sắt ~ 20 cm2 cho 3k/8 ohm, dòng cỡ 70~80 ma cũng khả thi đấy)



Thanks bác ngoc hai .
Cục đó em quấn chủ yếu làm mẫu để rút kinh nghiệm xem cần điều chỉnh theo y muốn. Khe hẹp nó là 2.5 dem .hihi mắt bác chắc chắn 10/10 rồi còn ngon lắm. Để 2dem thì nó lên được hơn 16h tẹo.
P/S lót teflon thì chuẩn rồi. Trong sg em chỉ tìm thấy vải phủ teflon hay dạng có keo dày 0.13 hoặc 0.18 mà chơn như bôi mở quấn k bít nổi k nữa.
Khi quấn em có bôi tẹo vecni pha rất loãng chờ khô mới quấn lớp kế tiếp.
Cục double c core của em là 32 x45 làm 3k/8R cho 2a3 se chắc đủ.
Giờ chỉ còn phụ thuộc vào sự tiếp thu mẹo các tiền bối chuyền lại hay là bi kíp gì đó là thành công thôi.
Thanks bác



- Vải phủ telon là OK (không dùng băng keo teplon). Cho vải telon 0.13 sát với P, để khỏi chơn thêm 1 lớp giấy 0.03 trên lớp vải teplon và dán chặt bằng miếng băng dính 2 mặt (không để băng dính tiếp xúc với dây nhé vì lớp keo có mùi chua là axit đó) rồi cuốn S (lót S với P cũng vậy).
- Ý tớ muốn bạn thử kiểm tra khe hẹp bằng cách cho nhỏ bớt khe hẹp lắp vào mạch nghe thử để chọn khe hẹp vừa đủ với dòng qua ba. Trước khi sản xuất hàng loạt hãng họ cũng phải hiệu chỉnh, bình sai bằng thực nghiệm cái khe hẹp đã được tính toán, đo đạc, chế thử bằng công thức đó @teriu ơi.



Cục fe này hơi nhỏ , chồng 2 cục hợp lý hơn . Đem cân cỡ trên dưới 2kg là ngon .
