Biến thế xuất âm dễ ẹc Output transformer is too easy OPT

Bác up lại cho ae coi với. Hình như bị lỗi mấy ảnh đầu



Cục opt nó dính trở kháng của bóng đèn. Nên thứ cấp ít vòng nó lại lệch đường tải của bóng. Có thể tốt hơn hoặc có thể xấu hơn. Nên mới mệt.
Kiểu gì khi tính tải có rồi, ví dụ 3k5/8ohm thì quấn làm sao đó cho đủ henry xuống 30hz. Sắp lớp kẹp chả sao đó cho đạt dãi cao. Mà lại ghép tụ nhỏ cho không mất dãi cao.

Các bác xưa cũng nói mãi rồi. Quấn ít dây, đủ henry. Giảm cảm rò. Ít ghép tụ. Thì chỉ có một cách là tăng chất lượng fe. Cái này anh em ta không làm được như hãng xịn.
Cục fe của hãng lundal fe c.core to tổ bố quấn rất ít dây.

Muốn giống hãng thì cứ tăng kí fe lên thôi.



Oai oái, hình như sơ cấp là tải của bóng đèn, thứ cấp là tải của sơ cấp chứ nhỉ?
Ps: cứ tưởng tượng cái ba o có thứ cấp đi



Với fe 48x70 xám nhật tảo. Em quấn ampli sumo. Chỉ 12 henry. Cảm rò 5.2mh. ghép tụ 4.5nf. 5 sơ 4 thứ. 2400 vòng sơ và 84 vòng thứ.
Nghe cũng chẳng thiếu dãi nào. Đo thì dư tới 50khz.



Thì khi bác cho 4 ohm vào thứ cấp thì sơ cấp trở kháng thay đổi theo. Cao lên. Đường tải trở kháng đèn thay đổi theo. Chưa nói trở kháng cao lên thì bác phải quấn thêm dây để đủ henry cho đèn trở kháng cao. Cái mốc là 30hz nó cố định.



Trước có bác chơi cùng nhóm TB GR . đặt nguyên bộ kít one từ canada. Opt là double c core nhìn to khủng quá . Chắc cũng 7 hay 8kg / cặp . AUDIO not nó tính kg ra cs rồi . Ta hay gọi là lấy thịt đè người.



Có thể cho em xem điện cảm rò ko?



Em bấm vào ko xem dc



Hì, cuộn ba nguồn muốn nội trở nhỏ cũng cần lõi to dây to (thứ cấp ít vòng - lấy áp ra nhỏ thôi (sơ cấp thì phải theo nguồn vào rồi)) và tổn hao sắt cũng lớn lên.



Em up lại .



Quấn chi lạ , L thấp thì đương nhiên rò cũng thấp .
Chuẩn xịn là L phải cao như núi mà rò phải ngang đồng bằng .
Hí hí , em nói giỡn các bác đừng la .



Ha ha .chủ ý quấn 50hz thì chỉ quấn rứa thôi.
Độ động năng lượng của biến thế sẽ tức thì. Giống mấy cục biến thế cách ly của nhật, cắm điện không tải nóng khủng.
Chỉ là tự hiểu như vậy chứ chưa kiểm chứng.



Bác làm sao vừa được trên vừa được dưới mới ok chớ.
Nhưng mà đối với bóng 813 thì em cũng đã ráp với 1 cặp opt có 13-14H , đem ra đo rất đẹp mà nghe cũng rất hay , tiếng dày , mid low khỏi chê . Đương nhiên mạch cũng thay đổi vài lần thì tiếng mới được như ý .
Bởi vậy , tổng kết lại , vấn đề kỹ thuật nó sẽ giải quyết được một phần của sự thiếu thốn vật lý .
Và cái "hay" của tai mình nó phải đúng và gần giống với cái tai của thế gian .
Tới đó thì bắt đầu chiến .



Cái này k có thiết bị chuyên sâu hỗ trợ. Như newbe em đây chắc còn chật vật k biết đâu là bờ.



Với Tango U-808, khi sử dụng ngõ ra thứ cấp pin 1 và pin 5:
- với Zs 16 ôm thì Zp 3K5, tỉ số biến áp cỡ 15;
- với Zs 8 ôm thì Zp 2K, tỉ số biến áp cỡ 16.

Thực tế trên U808 của bác @tepriu khi cấp điện áp 1 vôn xoay chiều vào pin 1 và pin 5 thì điện áp xoay chiều giữa pin 6 và pin 8 khoảng bao nhiêu vôn? Nhờ bác @tepriu lấy mẫu giúp.

Tks for All.



Hi bác pilab.
Biến áp đầu ra 1v giờ k có rồi bác . Nhà em chỉ có đầu ra 6,8,10,12vAc . Chọn mấy V vậy bác .
Em cũng đang muốn tìm hiểu về phối hợp sơ thứ của 808 và tỷ lệ thế nào .
Cái này chỉ có bác là đoán chính xác thôi hi hi



Hôm qua thấy @tepriu cho 100v~ vào sơ cấp, đo thứ cấp lấy tỷ lệ ba thì phải!



Cục 808 của bác thực chất:
1/ tổng trở sơ cấp 1 là 1,75 K Ohms. Thứ cấp có tổng trở 4 và 8 Ohms
2/ tổng trở sơ cấp 2 là 2,5 K Ohms. Thứ cấp có tổng trở là 4 và 8 Ohms
3/ tổng trở sơ cấp 3 sẽ là tổng trở 1 nhưng thứ cấp phải đấu loa ở 8 Ohms vào đường 4 Ohms và đấu loa 16 Ohms vào đường 8 Ohms thì sẽ được tổng trở sơ cấp là 3,5 K Ohms.
4/ tổng trở 4 sẽ giống như trên nhưng được đấu loa vào thứ cấp của tổng trở 2 để được tổng trở sơ cấp 5 K Ohms
Đơn giản là như vậy thôi bác “tôm hùm”
Lúc nào rảnh em sẽ cho thí dụ điển hình để bác thấy dễ hiểu hơn



Nếu cấp 100 VAC vào sơ cấp (cuộn 6-8) của U-808, thì điện áp ra tương ứng các cuộn 1-2/1-3/1-4/1-5 dự tính vào cỡ 4/4.6/5.7/6.5 VAC.


Tks for All.



Chính xác rồi, chỗ 2k làm tròn.

Hì không thấy đơn giản chút nào, mấy đại lượng Vpp in, Ipp in biến áp, Z ba, Z tải ba Vpp, Ipp trên loa lại còn điện trở trong của mạch biến V thành I băngf biến áp cứ lộn tùng phèo!
Không biết nếu có cuộn choke lõi, số vòng y hệt cuộn U808 thì tính tổng trơ bao nhiêu các bác nhỉ?



https://www.radioremembered.org/outimp.htm có phải bác Pilar muốn nói cái này



Bác @thanh nhac : đúng vậy bác ạ. Từ tỉ số điện áp sơ /thứ xác định tương đối tỉ lệ biến áp.

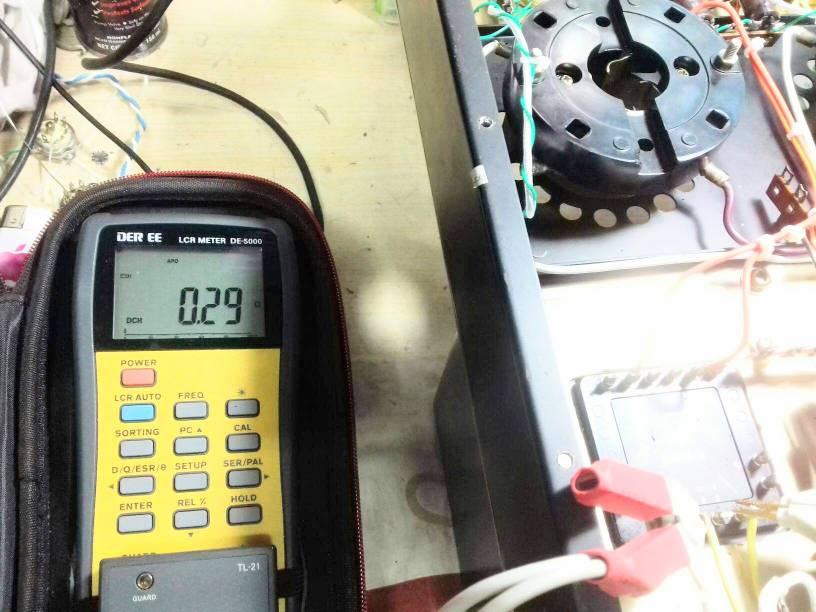

Còn nếu nhanh hơn thì bác @tepriu có thể bỏ qua bước xác định tỉ số biến áp mà đo luôn bằng DE 5000:

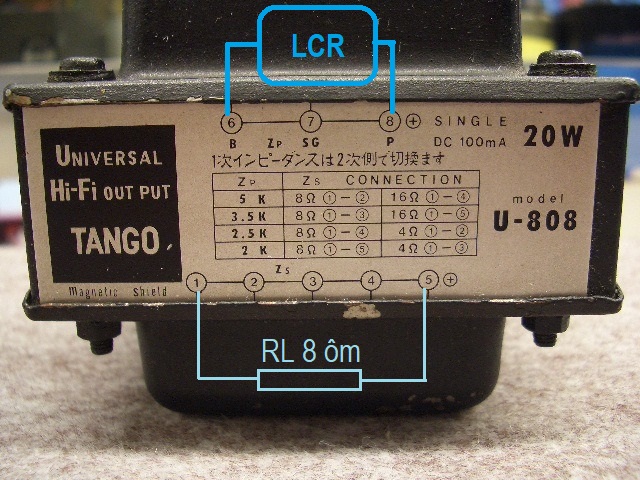

- nối các đầu ra thứ cấp pin 1 và pin 5 với tải thuần trở RL trị số 8 ôm;

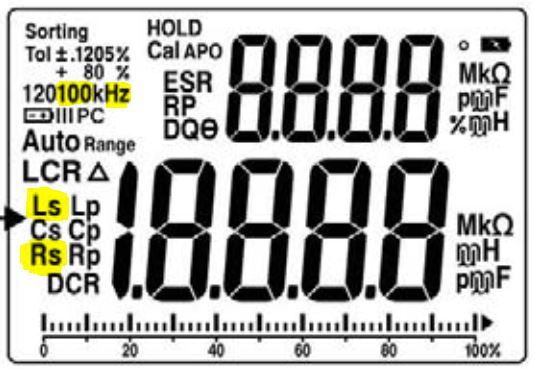

- dùng DE 5000 đo sơ cấp: đặt tần số 100 Hz chẳng hạn và chuyển chức năng đo sang Rs.



Tks for All.



Em xin tổng .... hợp tiếp
Áp dụng công thức tính tỷ lên biến áp ở trang 21 trong topic này ta có: Np:Ns= √(Zp:Zs)
Trong đó:
· Np: số vòng dây cuộn sơ cấp
· Ns: số vòng dây cuộn thứ cấp
· Zp: tổng trở cuộn dây sơ cấo
· Zs: tổng trở cuộn dây thứ cấp

Áp thông số tổng trở sơ thứ của OPT Tango 808 ta có 4 tỷ lệ:
· √(Zp:Zs) = √(1750Ω:4Ω) => √437,5=20,9 =>21 (1)
· √(Zp:Zs) = √(1750Ω:8Ω) => √218,75=14,7 =>15 (2)
· √(Zp:Zs) = √(2500Ω:4Ω) => √625=25 => 25 (3)
· √(Zp:Zs) = √(2500Ω:8Ω)=> √312,5=17,6=>18 (4)

Giả sử OPT U808 có số vòng sơ cấp cố định là 2800 vòng, ta có các số vòng bên thứ cấp sau:
(1) 2800:21=133,33 => 133 vòng
(2) 2800:15=186,66 => 187 vòng
(3) 2800:25= 112 => 112 vòng
(4) 2800:18=155,55 => 156 vòng

Cách quấn 1 cuộn thứ cấp dựa vào các thông số ở trên:
· Quấn 112 vòng trước.
· Sau đó ra dây rồi vào dây lại quấn thêm 21 vòng (112+21=133).
· Sau đó ra dây rồi vào dây lại quấn thêm 23 vòng (133+23=156).
· Sau đó ra dây rồi vào dây lại quấn thêm 31 vòng (156+31=187).
· Ra dây kết thúc 1 cuộn thứ cấp

Mong rằng chia sẻ của em giúp bác tepriu hiểu phần nào

Cheer



Thanks anh MY FB .
Để em lưu vào tàng thư. Thật hữu ích cho newbe như em



Anh em giải thích giúp mình chút:
Ba U808 ghi
Pin 1-4 tải loa 16 ohm sơ cấp 5k
Pin 1-4 tải loa 4 ohm sơ cấp mắc vào đèn tải 2.5 k.
Nếu ta mắc vào mạch ví dụ với đèn 6v6 trở kháng tải 5K (mạch được định thiên làm việc tại điểm làm việc trở kháng tải 5k), nhưng tại pin 1- 4 lắp loa 32 ohm thì điều gì xẩy ra?
1) công suất âm thanh giảm (Vrms không đổi R tải tăng > Irms giảm) không ảnh hưởng gì đến mạch sơ cấp ba đèn, nội trở r của mạch tải loa giảm (r là giá trị điện trở trong của nguồn với biến áp là nguồn loa là tải R trong định luật ohm tổng quát)
2)nội trở của đèn (Ri) tự tăng lên theo tải 10k (theo cách tính : 4 ohm ~ 2.5k, 16 ohm - 5k, 32 ohm ~ 10k). Thanks!
Ps: Hay khi ta vặn nhỏ volume xuống, điện áp AC đưa vào lưới đèn công suất nhỏ xuống > biến thiên dòng điện trong sơ cấp của OPT giảm xuống > điện áp ra loa (loa 8 ohm) giảm xuống có tương tự thao tác trên?
