Biến thế xuất âm dễ ẹc Output transformer is too easy OPT

Vài mối hàn mà quay tay hết hơi



Hi hi bác ơi kiếm cái motor giảm tốc gắn cái bàn ga máy may là chỉ việc giải dây bằng cơm. 1 ngày nghỉ là em chạy xong 1 cặp .
Vẫn còn thời gian đi câu lure ca lóc nữa cho thư giãn đầu óc .



Hehe. Đang cố đây bác minhhp6365, xin bác cho vài câu góp y đi bác.
Cũng có lời nhờ 2 bác My FB, Tuantranphu; nếu có đọc qua tình huống tôi đề xuất trên xin 2 bác chỉ giáo cho được thông não . Thanks!



Xem cái links @thanh nhac giới thiệu mình thấy tác giả dùng tỷ lên biến áp để xác định trở kháng sơ cấp của opt nếu biết được trở kháng của loa.
Theo lozic này,
- Nếu ta cuốn opt cho mạch có 2 đèn công xuất // áp dụng lozic này để xác định trở kháng cuốn opt thì 2 đèn //đien áp ac trên sơ cấp cũng như 1 đèn dẫn đến Z sơ cấp opt cung như 1 đèn có lẽ chưa hợp lý, vì:
- ba áp nguồn làm việc do biến thiên V (từ đỉnh - đến đỉnh + của điện áp AC theo hình sin thông thường tần số 50 hz, cường độ dòng điện chay trong mạch sơ cấp do tải thứ cấp sinh ra (thứ cấp khi không tải dòng sơ cấp chỉ là dòng tổn hao sắt),
- opt làm việc do biến thiên I dòng điện chạy trong sơ cấp.
Như vậy, cách tính z của opt và z của ba nguồn khác nhau về cơ bản. Từ suy nghĩ trên thấy cái gọi là trở kháng phản hồi của opt, trở kháng ra vào ghi tại opt U808 có thể cần nhìn nhận thêm (ngoài yếu tố vòng/v, tỷ lệ sơ thứ như hiện nay).
Rất mong nhận được chỉ dẫn. Thanks!



đây bác

http://www.sarris.info/main/calculating-output-transformer-impedance



Hihi , vẫn y nguyên...



Em nhớ trong phần mềm quấn opt. Trở kháng opt không phải là cố định mà nó cao thấp theo tần số.
Dòng của đèn cố định nên tải coi như dùng nhiều hay ít cũng kg ảnh hưởng.



E dốt ko biết bác hỏi gì, người ta dùng ac để kiếm tra tỉ lệ còn anod đèn là dc 845 điện áp 1000vdc opt là 10k nhưng 500 vdc opt chỉ 5 k thôi ko biết có phải bác hỏi vậy, em chịu ,quá kiến thức của em



Nếu có gì thất lễ cho xin lỗi!
Tớ đang muôn trao đổi để hiểu thêm thôi, trước giờ bóng lăn mà.

Chính chỗ này cầm trao đổi đây, cùng xem chỗ này nhé (trong ví dụ với 2 đèn trở kháng tải 5k//);
"Tạm coi mỗi cuộn sơ cấp của cặp OPT của bác quấn có độ tự cảm L1, L2 xấp xỉ nhau và bằng 30 H. Nếu mắc song song các cuộn này thì độ tự cảm chung của mạch sẽ tính bởi L = L1*L2/(L1+L2) = 15 H; như cách tính điện trở mắc song song. Như kết quả đo theo hình ảnh, bác thử xem lại có bị nhầm lần gì không vì sai khác quá nhiều với cách tính cơ bản mà em xem được trên mạng.




https://www.electronics-tutorials.ws/inductor/parallel-inductors.html
https://keisan.casio.com/exec/system/1258035720"
(Từ topic gu50 (parallel))

Nhưng nếu coi cuốn opt cần thoả mãn giá trị diện áp ac đặt lên nó thì kết quả đúng như @thanh nhạc là 2 đèn // vẫn 5k - không phải 5k/2 như coi 2 đèn mỗi đèn lắp 1 ba 5k.



Độ tự cảm khi 2 cuộn song song nhau nó giảm đi. Nhưng lại tương ứng với 2 bóng song song trở kháng ac giảm 1 nữa. Và như vậy tần số vẫn bảo đảm ví dụ 40hz.
Khi 15 henry mà vẫn đủ hz. Thì người ta lấy thấp kí xuống để ít dây..và những cái tiếp theo đều được tối ưu hơn.

Chẳng qua có lúc 1 bóng là 5k/8ohm. Khi ráp 2 bóng song song. Có người chọn 2k5. Có người chọn 3k5. Có người chọn 5k. Vì damping factor. Khi lấy k cao damping cao. Có thể sai đặt tuyến bóng. Nhưng nghe nhỏ vẫn đảm bảo trong vùng đặt tuyến phủ phê. Cái này khi ráp và nghe chọn cho vừa tai vừa bộ dàn là được.
Phần tính thì em cũng ít khi nghiên cứu.

Cái ampli ít linh kiện của em nay em nghe thường xuyên chỉ 50% công suất.



Chỗ này tớ thấy cũng thắc mắc; chính cái suy nghĩ là trở kháng phản hồi; đường tải ở sơ cấp thay đổi khi đặt vào nó tải trở kháng tải lớn hơn.
Vừa rồi làm loa (từ cuốn voice coil) tớ thấy méo ở loa khi:
1) vặn nhỏ volume điện áp xoay chiều rất nhỏ o đủ tải loa kêu thành tiếng đủ nghe)
2) dòng xoay chiều qua loa nhỏ (voice coil thiếu vòng)



(30×30)/(30+30)=15​

(30×30)/(30+30)=15



E có giận rỗi gì đâu e ko hiểu bác nói và kiến thức cũng có hạn



Diy loa thì em chưa làm.
Nhưng vì sao phải vặn nhỏ. Chưa kêu thì vặn thêm volume.

Dòng xoay chiều đuối thì tăng dòng trên bóng.

Loa diy dây đồng quấn chưa phù hợp. Phân tần làm suy hao tín hiệu.
Gân, nhện cứng.

Bóng gu50 kg thích hợp làm amp SE. Em làm cố lắm 1 bóng thì ra loa tải 8ohm chỉ 4 volt. Thêm bóng nữa thì ra được 5 volt. Nên em kg ráp nữa. Nóng. Công suất yếu. Em đã khai thác tới đỏ phiến.

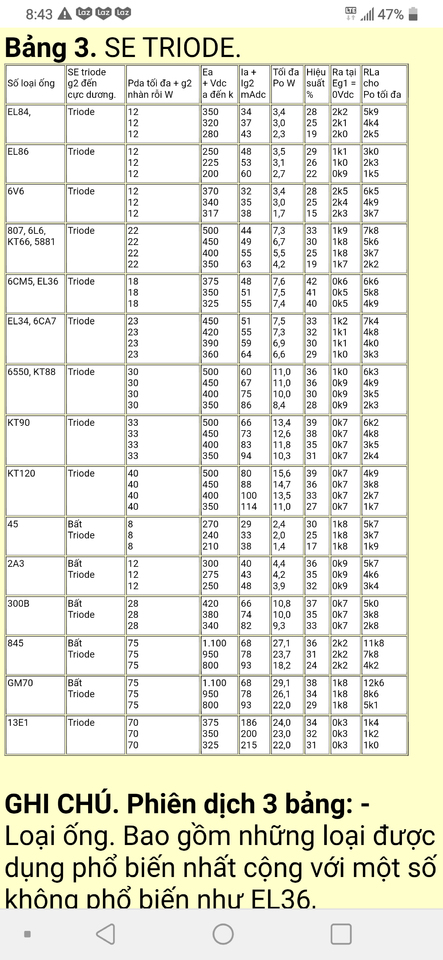

Vd:kt90 triode cs anode +cs g2=33w .ea=áp anode trừ áp catot=500v dòng 66ma cs 13w opt là 6k3
Ea 350 opt là 2k3 chẳng hạn vậy



Bác vào đây e ko biết có đúng ko e kém toàn vào hoc bập bõm



Tải của đèn càng cao thì cần đien cảm henry càng cao vd opt là 5000 ôm÷(6,28×20henry)=40hz
6,28 là 2pi



Cái này thì đúng rồi.
Bác ngọc đang thắc mắc 2 bóng gu50 song song nên để 2k5 hay là 5kí. Bác ấy tính một hồi rồi tẩu.

Tải 2 bóng song song trở kháng giảm. Thì đấu song song 2 cuộn sơ cấp để giảm trở kháng. Henry thay đổi nhưng hz vẫn kg đổi.



Chính xác luôn
Zopt do nội trở của đèn cs quyết định (chọn mà). Điện áp V~ Ở thứ cấp opt do dòng điện dc thay đổi ở sơ cấp opt sinh ra; V~ đặt vào sơ cấp opt là đại lượng không có thật, mang tính mô phỏng (khác điện áp trên trở tải hay trở iv ở dac xuất dòng).
Suy ra cái trở kháng phản hồi opt theo kiểu biến áp 220v 50 hz là cái ... chưa nghĩ ra.



À vậy ka ka

À vậy kakakk



2500÷(6,28×20henry)=20hz



Cái phản hồi này tính rợ. Là kiểu tính cho nhanh. Cho người biết rồi. Và sau đó buột phải đo henry nữa.
Mà khi lớn tuổi, tai già đi, độ nhạy kém, thì đôi khi cục nguồn 50hz nó lại có cái hay của nó. Opt kg xuất hồn nhanh bằng nó đâu.
Dây sơ cấp PP tính như nguồn 50hz. SE x3, thêm nhiều xếp lớp để kg suy hao âm thanh nhỏ.



Thì đúng vậy cục nguồn cũng là setup down opt cũng là setup down



Sorry cục nguồn là setup down và setup up



Dear bác @Ngoc2!
Phần công thức tính độ tự cảm L của các cuộn dây khi đấu song song hay nối tiếp theo em thì như thế này
Trên cùng một bộ lõi, các cuộn dây có L1=L2 tương ứng số vòng dây n1=n2
Thì khi đấu song song ta có: L = L1=L2 . Còn khi đấu nối tiếp L= 4L1= 4L2.
Với VD : với L1=L2=30H thì khi đấu song song L=30H còn khi đấu nối tiếp L=120H. Từ đây có thể tính trở kháng Z trong từng trường hợp.
