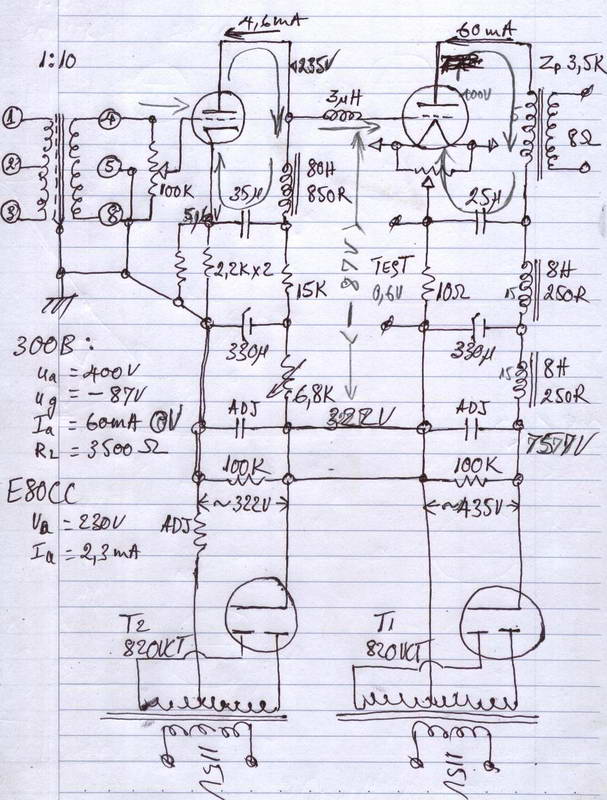

Các bác ơi !!! Tube 437,417,6c45p tớ đều không có ,chỉ có tube E80CC chót mua rồi ,mạch điện thì đã phải lòng chị "BACHDUONG" nên quyết chí bám theo gót nàng.Hôm qua các bác đẫ giúp đỡ chỉ ra chỗ chưa được của tube E80CC hôm nay tớ sửa lại chỗ thiếu ấy.Sơ đồ sửa lại đây ạ. Mong các bác đã thương thì thương cho chót phân tích giúp tớ với. Cảm ơn các bác nhiều
Mạch của bác Kiên chắc phải làm em mất ngủ trưa nay mất! Trước mắt em chỉ có thể comment một từ: kỳ quái!
Ủa chị BD sao vậy ? em thấy cũng bình thường thôi mà, điểm hơi đặc biệt mạch EC80 chạy theo kiểu Ultrapath, tín hiệu không đi qua tụ lọc nguồn mà qua cái tụ 35uF. Có 1 điểm dễ gây nhầm lẫn là điểm giữa cuộn cao áp cho 300B lẽ ra phải nối với điểm giữa cuộn cao áp EC80 bằng con điện trở 100Ohm ( nghĩa là 2 mass nối với nhau, tác giả lẽ ra phải cho vắt qua cao áp B+ chứ vẽ như thế bà con nối vô luôn là .... Đùng đoàng. Nhìn chung mạch này chưa ráp đã thấy hay, tuy nhiên kiếm được cái BA đầu vào và mấy cuộn choke lại là 1 vấn đề khoai lắm đây Chúc các bác cuối tuần vui vẻ.

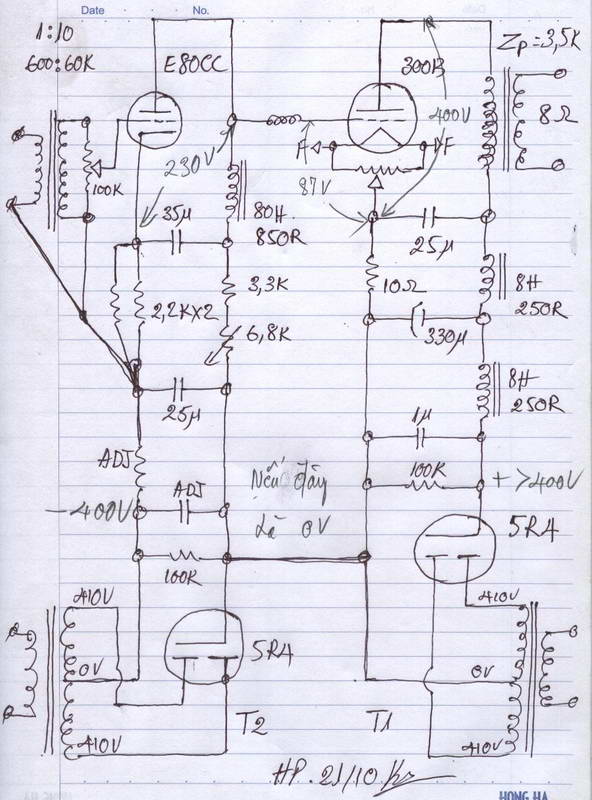

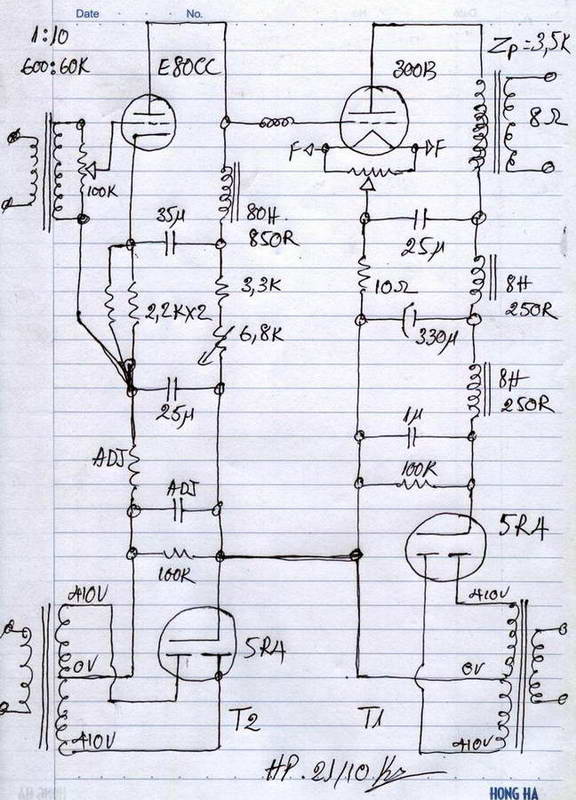

Dạ thưa anh Via, mạch 300B untrapath em cũng đã ráp rồi và xem nhiều mạch rồi nhưng thấy cái mạch này không giống ai hết nên mới thắc mắc, nhất là một số chi tiết ở tầng đầu. Tại sao lại nối điểm cao áp của tầng đầu với mass của tầng sau vậy bác Kiên?
Không sao hết nạc ta vạc đến xương. Kho tàng anh Hai còn cây đèn 5 cực 6J9P-E hay 6J9P-EV tương đương với cây E180F của khoai Tây. Cây này nối thành chế độ 3 cực có thể làm nên lịch sử đấy các bác.

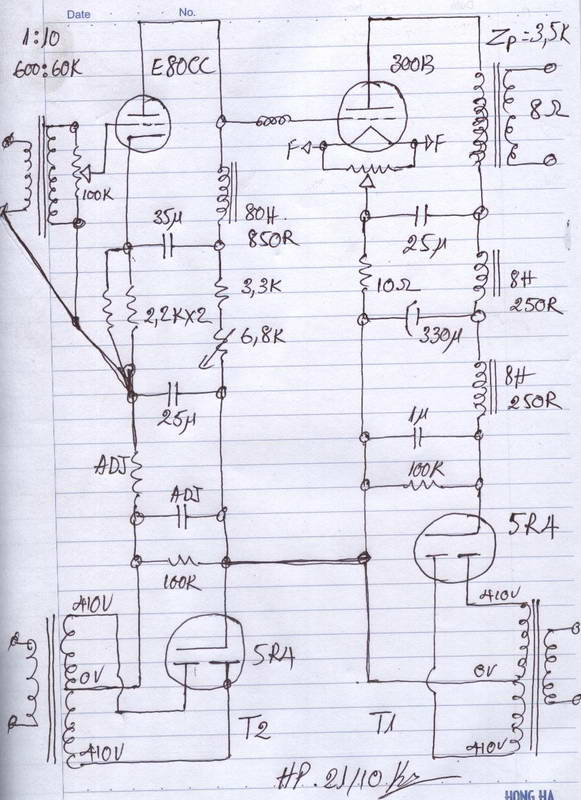

"Tại sao lại nối điểm cao áp của tầng đầu với mass của tầng sau vậy bác Kiên?" BACHDUONG chị đọc lại sơ đồ
Ối cái này thì Dzê em không biết. Xin thành thật xin lỗi với forum. Mà bác có biết nguyên nhân tại sao bật mí cho Dzê em biết với?

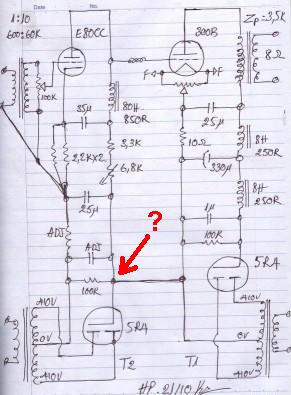

Nếu điểm nối mà chị bạch dương chỉ cho bác mà bác cho tại đó 0VDC thì bác lý giải hộ em là bác đo ở điểm nào để lấy ra được điện áp B+ cho cao áp đèn E80c vậy
Thì ra là vậy. Nếu vi phạm nội quy của forum thì Dzê em xin lỗi. Nhưng nếu chỉ là ý kiến của 1 cá nhân thì lại là truyện khác. Truyện này để cho các Mod lo nhỉ Tiếp tục bàn truyện đèn đóm dzui hơn.
Cao áp của tầng sau không nối vào mass chung mà nối tiếp trên cao áp của tầng đầu. Nếu đo điện áp giữa mass và anode của 300B thì kết quả sẽ là tổng của cả hai cao áp, có phải vậy không ạ?
Chính xác như bác tta60 nhận định. Thông thường mạch 300B untrapath nối tầng trực tiếp thì cao áp cho đèn đầu được chích từ cathod của đèn 300B, nhưng lúc đó B+ phải rất cao. Ở đây với nguồn 410VAC thì cách làm như của bác Kiên phải nói là rất sáng tạo.
Mạch của bạn kien-tubeaudio là một trong biến thể của sơ đồ Direct Reactance drive (DRD) Amplifier của hãng Electra-Print do Jack Elliano phát kiến. Mạch nguyên thể đơn giản hơn nhiều (đúng như Dze nói là cao áp tầng drive lấy từ cathode của tầng công suất dùng 300B (power stage). Cuộn cảm (80Hr)đóng vai trò vừa là tải của tầng drive vừa là choke thoát lưới cho 300B, vì vậy mới có tên như trên. Hiện nay mạch DRD dùng cao áp cho 300B chỉ là 550 vôn (không phải là quá cao trong tube amp.) - Mạch của ban kien-tubeaudio sẽ không nổ có thể điện trở đó là 100K (blind reistor) trong phần nguồn của drive stage chứ không phải 100 R. - Một vài ý kiến nhỏ của tôi: bạn có thể thiết kế với cuộn cảm lọc nguồn có điện trở thuần nhỏ có được không? 8 Hr có R thuần 250 ôm lớn quá, nếu R thuần nhỏ (20 - 30 ôm) thì chất lượng âm sẽ nâng cao(+). Khi ấy biến thế nguồn cũng có điện thế thấp hơn (+) => chỉnh lại nguồn cho drive stage -Chỉnh amp cho đúng chế độ làm việc cũng hơi lâu, vì bất ký một sự thay đổi nhỏ nào của drive stage cũng làm thay đổi chế độ làm việc của power stage và ngược lại. - Bạn đã lưu ý đến độ an toàn của 300B chưa? giả sử đèn drive hỏng hoặc lỏng chân thôi -> không có dòng và khi đó không có sụt áp trên cuộn 80 Hr thì 300B có việc gì không?. Bạn đã lắp xong và thử chưa cho anh em kinh nghiệm.
Việc lựa chọn cao áp của mạch DRD phụ thuộc vào thiết kế tầng đầu, nhưng tối thiểu cũng phải trên 500V. Nếu tính toán thật kỹ trước khi làm thì không sợ trôi điểm làm việc của 300B. Lắp theo mạch này thì âm thanh có thể khác với chất âm của các mạch 300B SE khác. Cái giá phải đổi là tiếng bass không được sâu lắm Theo chút ít kinh nghiệm của em trong quá trình lắp ráp 300B DRD thì toàn bộ cái "trục" của mạch xoay quanh Cathode đèn 300B. Thậm chí em còn chích K của 300B lấy điện áp 2V để bias cho đèn đầu.
Cảm ơn "Thelinh" đã quan tâm! Thật ra khi lắp mình chưa tự tin lắm vào sơ đồ mạch và chất âm của nó cho nên toàn bộ nguồn và choke tớ sử dụng đồ QS có sẵn trong tay.Hơn nữa lúc đó tớ chưa được sự góp ý của các bác như bây giờ. (vì lúc đó chưa phải là thành viên của VNAV ).Lần này tớ sẽ đầu tư thật tốt để không phụ công góp ý xây dựng của các bác. Cái này không khó lắm cũng như fix bias thôi . Vấn đề an toàn tớ không vẽ vào sơ đồ, nhưng tớ lợi dụng sụt áp khi đèn đầu làm việc đúng chế độ lúc đó giơne tự đóng cao áp cho tube 300B .Bác tham khảo giúp phần đó trong sơ đồ của 'BACHDUONG" sưu tầm. Còn chất âm thì tớ chỉ dám đưa ra ý kiến cá nhân thôi ,mong bác thông cảm nhé !!! Còn ý kiến cá nhân tớ thì nó thế này ah. -Cao nhưng không chói nghe Mỹ Dung tốt -Trầm có lực nhưng không bị tức không bị rền. -Tinh thần thể hiện vui buồn tương đối rõ ràng -Nghe được lâu không bị mệt ,sau khi tắt đài không có hiện tượng nặng đầu. Vậy một lần nữa mong các bác cho ý kiến để tớ có một ampli hoàn thiện hơn. CẢM ƠN NHIỀU...
Bác Kiên đã lắp xong chưa ạ, cho em nghe thử với. Vì em thắc mắc mỗi vấn đề là mạch này chỉ khác mạch thông thường ở điểm không cần tụ nối tầng và trở autobias cho 300B, nhưng lại thêm choke tải anode, tụ parafeed trị số lớn và mạch nguồn cũng phức tạp hơn. Hy vọng kết quả mang lại đáp ứng được công sức bỏ ra.
Với sơ đồ thử nhgiệm ban đầu thì tớ đã lắp song ,bây giờ tớ đang nhờ AE trong diễn đàn góp ý thêm cho hoàn thiện .Tớ ở Hải phòng ,nếu bạn có điều kiện tớ trân trọng mời bạn .Trước là tình cảm AE trong VNAV cùng có trung sở thich .Sau là nghe thử và đàm đạo về vấn đề cùng quan tâm. Rất mong được giao lưu với các bạn.
