Nếu copy thì cứ yên tâm với copy đi. Đưa 627 ra để làm gì. Ko có lk bán dẫn nào là hoàn hảo cả, nó có ưu điểm khuyết điểm cái quan trọng là sử dụng lk như thế nào là hiệu quả cho từng mục đích. Nếu copy bác nên nhớ co luật bản quyền đấy nhé
Theo mình biết bản quyền chỉ cho trường hợp mua bán thôi , chứ bất vụ lợi thì hãng cũng chả nói gì đâu ( cho diy dự án ) .

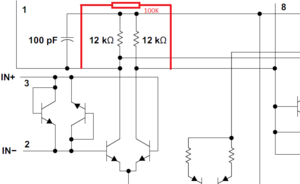

Copy thoải mái cụ nhé, khi copy darTZeel em còn email tranh cãi với chủ hãng - Nhớ là sơ đồ darTZeel có đăng ký bản quyền, nó nói với em mày làm chơi thì cứ làm chả sao. Copy cho mục đích tự làm khắc sướng thì vô tư, trừ khi làm ra sản phẩm giống của nó để bán thì ko được. Nếu hãng ko đăng ký bản quyền bảo hộ sơ đồ thì cũng copy thoải mái. Đồ hi-end họ rất ít khi đăng ký vì có thể để lộ thông tin công nghệ. Con MBL dùng 1 con trở rất lạ ở con 5534, cụ Trương có thể nêu lý do con trở kỳ lạ gắn vào ko? Là con trở 100K em vẽ mầu đỏ trên hình.
Câu này đúng, em hoàn toàn đồng ý với bác, đã cờ lôn thì phải như photocopy sao y bản chánh :mrgreen: Topic này em nghĩ nó đi theo tiêu chí thế, các bác nên tranh luận ở topic khác cho đỡ loãng. Có điều em vưỡn chưa thấy có lý do gì thuyết phục ở vụ trimmer cả, nếu nói là do MBL nó có thiết bị khủng và tai nghe khủng thì mấy thằng làm ra opam nó còn có thiết bị khủng và tai nghe khủng hơn :lol: .
Em cũng đau đầu về vụ offset kỳ lạ này, ban đầu tưởng sơ đồ nó lừa mình. Nhưng khi xem trên bo thì đúng như thế.
Con NE5534 nơi đó là châm blace và copm/blance chứ Cái này lâu rồi em cũng quên tên gọi. Nó thường có ký hiệu là Rs và Cs thường là mạch bù tần số trong mạch khuếch đại vi sai. Tùy mục đích có thể dùng mình trở, hoặc kết hợp tụ và trở. Cũng chỗ này kết hợp tụ trở để trở thành mạch khuếch đại chọn lọc cho một dải tần số hẹp hoăc một tần số nào đó phục thuộc vào giá trị R vaC
Không phải cụ nhé, họ sử dụng trở đó tạo thành mạch hồi tiếp âm cục bộ làm cho tầng Visai có gain lớn trở thành gain chỉ còn 10 lần. Do đó gain vòng hở giảm, slewrate vốn khá thấp của con 5534 sẽ trở nên thấp hơn, âm thanh sẽ bớt hung hăng.
Không phải cụ nhé, họ sử dụng trở đó tạo thành mạch hồi tiếp âm cục bộ làm cho tầng Vas có gain lớn trở thành gain chỉ còn 10 lần. Do đó gain vòng hở giảm, slewrate vốn khá thấp của con 5534 sẽ trở nên thấp hơn, âm thanh sẽ bớt hung hăng.[/quote] Ko chi vì mục đích đó mà con trỏ đó tạo thành hồi tiếp âm thì rõ rồi có gì để nói còn mục đích khác em nói đoạn trên. Làm sao tính ra được 10 lần giỏi thế
Mạch test của hãng sx nó có sẵn con trở chiết áp 100 k nối blance và comp/blance là theo thiết kế gain nó 100dB rồi. Bây giờ thay con trở 100 k nối hai chân này vẫn vậy thì gain có thay đổi đâu mà gain = 10. Bác thuốc hay thật đấy. Thằng thiết kế con MBL bỏ cái chiết áp chỉnh cân bằng theo nhà thiết kế là điểm giữa chiết áp đấu lên VCC thay vào con trở 100k . Để chỉnh DC offset không nó phọt ra thì chíng nó ( nhà sản xuất con MBL) phải lắp con trimer và con trở 1M vào để ngoáy cho cái DC ọp sẹt bằng ko có thế thôi. Chắc cái cải tiến của thằng thiết kế làm cho con MBL đập chết khối giàn pre đèn tiền khủng, theo nhời của các bác. Con trở 100k chả có gì lạ nó vẫn là nó.
- Cái đồng hồ cùi cùi của em nó đo áp AC/DC thang mV thì 1 số sau dấu ., cái xịn xịn thì 2 số sau ., còn hàng đo chuyên nghiệp thì 3 số luôn. - Chỉnh DC offset bằng câu DC qua điện trở vào ngõ in là một trong những mạch ứng dụng cơ bản của op-amp thôi mừ (page 4). So với chỉnh vào chân null thì phương án này còn giúp giảm dòng bias input về gần 0 (page 3). - Mạch nguồn này so với các loại pre khác em thấy... bình thường, thậm chí có thể nói là đơn giản chứ chưa khủng. Tài liệu full 24 trang có 1.5M mà chả tải lên được, hức. Thanks.
DC offset thì dễ noise mới khó không có đồng hồ chuyên dụng ko đo chính xác đâu tạp âm bán dẫn ko phải một ttanf số cụ thể là một dải tần số
Em thấy hãng này nó làm có các loại đầu vào tín hiệu mạch đầu vào cực kỳ quan trọng với mục đích là phối hợp trở kháng với các nguôn tín hiệu như DAC, phono, CD ... Cụ Tú thể công copy cho hết luôn cho nó trở thành con Pre MBL luôn đi cho ổn. Sao lại làm hỏn có cái phần chỉnh gain mà cũng mang tiếng là MBL. Chắc lại học kiểu treo đầu dê bán thịt chó
Trình cụ là em chỉ làm phần tín hiệu từ cái rắc RCA chui vào rồi chui ra cái rắc RCA nhé. Mỗi đường RCA và balance vào cùng với ra nó dùng module hoàn toàn giống nhau dùng relay chuyển mạch module vào ra tương ứng (Nó có rất nhiều ngõ vào ra nên có rất nhiều các module vào ra nhưng hoàn toàn giống nhau cho từng ngõ). Tầng gain là chung (Hãng nó gọi là High speed - Single Gain stage). Tại 1 thời điểm chỉ có 1 module vào ra hoạt động. Cụ cần tìm hiểu tất cả em gửi sơ đồ cho nhé. Cụ đừng nói quá lời mất vui, em cam đoan là cụ chém bất kể vấn đề gì về lĩnh vực điện tử em đều vui lòng hầu cụ hết. Bất kể từ lý thuyết đến thực hành sửa chữa đa phần các thiết bị dân dụng, nghe nhìn, vi tính... một số thiết bị chuyên dụng nữa 8) Kể từ thời tivi dùng tube, đến radio bán dẫn và tube, đầu video VHS, chuyển hệ thưa các loại VHS NTSC 3.58 thưa các loại tivi NTSC 3.58, thưa các loại CDP thành VCD... thưa các loại vi tính từ cổ đến kim... và rất rất nhiều thiết bị ko dân dụng nữa dù em ko chuyên điện tử như cụ... kinh chưa
Tránh những bàn luận ko cần thiết, em đã PM cho tất cả các cụ tham gia dự ớn. Mong các cụ đọc và giúp đỡ em tăng tốc và hoàn thành dự án. Cảm ơn tất cả các cụ
BadboyHIA @ bác trương: Thôi mà, để các ACE kiểm chút cháo đi bác...Tớ đã định không "ý ciến í cò giề.,,vì.. mệt quá.." nhưng tớ có ý thía lày... 1. trên 4R có rất nhiều bác (member) được đào tạo bài bản, công việc chuẩn chỉ đúng chuyên nghành.. về "Điện rồi tử".. hic. Dưng mà mà chỉ đọc các Post để"rải chí cho vui..." không ham hố lấy số má hoặc tự cho là có chút "con kiến bla.. bla thức...chưa ngủ" hic. 2. Theo dõi mấy post tranh luận về Opam hay tên tục của nó là "Mạch khuyếch đại thuật toán..." các bác cứ hỏi giáo sư google là có ngay và luôn.hoặc tìm sách dịch qua tiếng Vịt cũng có nhiều, thông tin kiến thức chuẩn .. khỏi cần tranh luận "cho mệt... rồi nghỉ" hic.. hic 3. Vụ Cloner MBL lần trước với biết bao nhiêu là thông tin về cấu hình "The same hàng Háng... hịn"... rùi bao nhiêu là Phân ... tích chuẩn khỏi chỉnh.. hic....hic... rất hay ho và xác đáng.. nhưng ... sản phẩm là mấy miếng PCB layout quá ẹ.... sau khi đã thổi đủ khói và được nhận hàng tại nhà bác Xu (cho rẻ tiền CPN): tôi đã phải thốt lên: Xấu tệ (cả nghĩa đen lẫn nghĩa bóng) khi nhìn thấy mấy tấm PCB .... vì đã mua chung cả mớ linh kiện nên đánh cố lắp đủ linh kiện + Opam AD 797 ANZ hịn đặng xem nó "kêu .. ra răng..." hic.. hic. Dưng mà sau khi lắp gần xong, xem xét kỹ, đành tự đưa ra kết luận : PCB là kết quả của việc "Cloner của Cloner" không ổn....mạch Layout tồn tại nhiều vấn đề. Quyết định cuối cùng là rao bán giá rẻ cho bác nào có nhu cầu thưởng thức chất lượng đỉnh cao của Pre MBL Cloner behin cloner. (Nếu bác nào ở HN đã có nhời khen thì tớ cũng "không rám tin" là thật...chắc mới nghe qua lần đầu hoặc seeder cho các phiên bản sau... :mrgreen: Vài lời thật thà đến với bác.. đặng tạm rừng chanh nuận không cần thiết ở đây. Brs
@ BadboyHIA. Em cảm ơn lời nhắc nhở của bác nếu bác port sớm nội dung này thì em cũng chả phải tốn công bàn luận đến lúc này. Em cũng sẽ dừng bạn luận về nội dung này ở đây
Cụ chưa làm xong, chưa nghe ... thì nói gọi là chém Cụ có trình độ em sẽ post layout bản trước lên đây cụ chỉ dùm em xem nó tệ chỗ nào nhé. Thanks
Cụ bàn kỹ thụt thì nó phải ra ngô ra khoai, đưa ra quan điểm riêng (Ai cũng có quan điểm riêng dù đúng sai, vì mỗi cá nhân là khác nhau). Biện chứng bằng kỹ thụt và thực tiễn, góp ý thì phải rõ ràng về cả mục đích góp ý. Chỗ A không được, chỗ B không được cụ thể để em còn bít mà cập nhật (Nhân bất thập toàn, ko thể chu đáo mọi thứ nếu làm 1 mình). Hãng ko được hay người làm không được. Cung phải như cứ... quan trọng như nhau trong vấn đề kỹ thụt.
Bác nói thế nào ấy chứ! Em đã được nghe pre MBL của 1 bác ở Cẩm Phả do chính tay bác chủ thi công giúp chỉ mang về là nghe (tổng chi phí khoảng gần 9tr cả chassis Pre Goldmund taobao). Phải nói là rất hay, nghe rất thích! Hồm trước thấy bác ấy bảo muốn thành lý chuyển sang đèn đóm gì đấy, bác nào có nhu cầu thì em giới thiệu cho. (Nhưng hình như bác ấy chỉ thanh lý ruột, bác nào mua về thêm cái chassis nữa là được nghe luôn, cái chassis cũ theo mẫu Goldmund nên bác ấy nhốt M22 rồi).
Hề, xôm nhỉ?! Về cái vụ null offset, 01. Kiểu pre MBL6010: Nó chích 1 ít DC vào IN+ mà không dùng VR vào offset là do: đây là 1 con op-amp BJT input trong khi chênh lệch Rb giữa Base 2 nửa vi sai quá lớn => dùng VR vào null sẽ phải vặn rất nhiều để cân bằng lại DC => 1 bên input sẽ có R tải quá thấp => mất cân bằng trầm trọng, AD797 dùng mạch symmetry thế hệ mới. Kiểu này tương tự như mạch servo DC, cũng cùng nguyên tắc chích DC mồi vào bên không cân. 02. Kiểu bình thường, cho VR chỉnh null: Chỉnh null thế này sẽ làm R tải hạ thấp => giảm open loop gain => giảm bù tần = giảm tụ bù => tốc độ mạch nhanh hơn, ổn định hơn. Tụ bù liên quan đến Iq LTP và Rload/Rdegen. Nguyên tắc là khi Ib 2 nửa vi sai bằng nhau thì nó sẽ cân bằng. BJT lái bằng dòng, JFET bằng áp nên có ưu thế hơn về vụ này, nhất là khi mất cân bằng Rb/Rg (một bên Rin lớn, 1 bên hồi tiếp quá sâu, không tụ). // Về cá nhân em: em vốn xxx nên chỉ thích dùng loại mà nhà sản xuất Op-amp khuyến cáo thôi ạ, em ghét cay đắng ''mạch servo''.
