Đây là hãng nhỏ, ko có linh kiện riêng đâu cụ. Tây nó cũng ko như Tàu hay Ta xóa số linh kiện. Audio thì em biết có rất ít hãng đặt linh kiện riêng, nhất là linh kiện bán dẫn.
Hy vọng là thế! Chỉ còn mỗi việc mạch thiết kế ko biết là loại 2 mặt hay nhiều lớp bên trong, nếu nhiều lớp bên trong thì hơi bị khó khăn đấy, tuy nhiên dù sao em vẫn tin vào khả năng sao chép của cụ chủ. Ngày xưa đi học cụ chủ mà copy bài chắc hay lắm nhỉ, hehe! Chờ mua mấy bộ VFET trên diyaudio xong em sẽ để dành lúa mua một em single tặng bác chủ nghiên cứu, nếu thành công thì bác tặng lại em bao nhiêu cái copy em cũng nhận hết

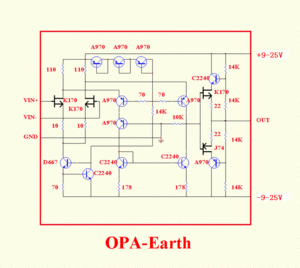

Trước khi thiết kế sơ đồ cho power em cũng tham khảo sơ đồ nhiều loại OPAMP rời này. Cơ bản nó đều là topo kiểu này. Có thể visai bằng Jfet.

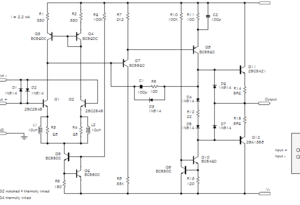

Đây nữa.......................................................................................................
Đúng là dân chơi thứ thiệt... :lol: Em sợ nhất là matched mấy con bjt và jfet. Em gà nên chơi ốp em cho lành.
E vô đọc thấy nó quảng cáo dùng trở metal film 0.5%, bjt vs fet in out matched bằng tay... Nghe đã thấy mắc tiền rồi Cụ Tú nhắm có thể match dc mấy con in out k?
Trở thì có thể họ quảng cáo đúng, còn match thì cũng tương đối và tùy vào vị trí cụ ạ. BJT thì dễ, cùng lô sản xuất thì khá giống nhau. Jfet khó hơn chút nhưng cũng chỉ cần 2 con visai cân tương đối để DC offset ra thấp là ỌK>

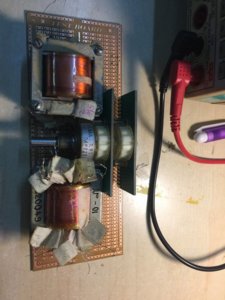

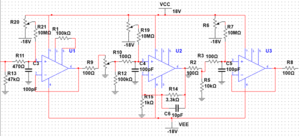

diy opam nghe đã ham. Cụ Tú với cụ Na clone con này em nghĩ thành công nhưng vấn đề giá thành sản phẩm phụ thuộc vào số lượng , càng đông người làm càng dễ và rẻ ================= @ cụ Tú: Em đang lụi hụi làm con volume ve chai này chuột vào mạch MBL vì mạch khá lý tưởng để thử. Cụ cho em hỏi: - con R12 10k có phải là con fix trở kháng đầu vào con U2 không ahj. - Em muốn nâng trở kháng đầu vào của con U2 thì tối đa nhiều và có những cách nâng nào không ảnh hưởng tới mạch. Tks cụ!
Con này cụ có thể thay bằng 47K đến 220K không sao. Nếu volume của cụ trở kháng cao thì tăng con này lên ko ảnh hưởng gì.

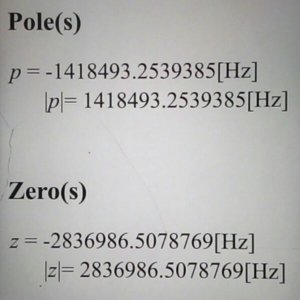

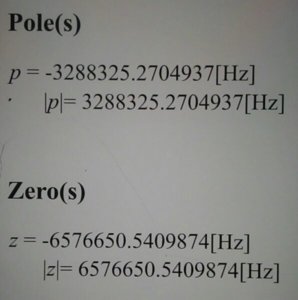

Cuối tuần lần 2... Theo sơ đồ mạch chúng ta có 2 con 797 ghép lại, về nguyên lý mạch là gần giống nhau. Vậy tại sao phải 2 con nối tiếp nhau ? Tăng gain ư ...set 1 con cũng đủ rồi...chi cho tốn kém ? Cắt băng thông 2 lần ? Vây thì băng thông cao cắt trước, sau đó gọt thêm lần nữa mới hợp lẽ chứ. Sơ đồ mạch lại ngược lại...Em nghiệm mà chưa thông.. Mời các thánh ạ.
Cũng MBL6010 nhưng mỗi lần ra hàng mới họ có cập nhật thêm. Đầu tiên họ dùng tầng OUT cũng là 5534 2 tầng Gain, sau đó thay bằng AD797 cũng 2 tầng Gain (Bản trước em làm). Hiện nay chỉ có 1 tầng gain như bản em làm lần này. Hãng họ gọi là High speed - Single gain stage Design. Dòng này được in ngay trên vỏ máy luôn. Còn tụ Pi như cụ nói, họ gắn vào chỉ để lọc những nhiễu cao tần cảm ứng vào các đoạn mạch in tín hiệu mà thôi.
Phiên bản mới nhất này vẫn theo thứ tự opamp: NE5534 => AD797 => AD797 phải không bác? Bác chuẩn bị đi, em đặt hàng rồi, nay mai bác sẽ có cơ hội trổ tài với opamp , nhớ chuẩn bị kính hiển vi nhé vì em thấy mạch của nó có vẻ nhỏ lắm! Cần thì bác cứ gỡ hết linh kiện ra đo cho chính xác, thậm chí cưa mạch ra xem ở giữa có thêm lớp nào nữa hay không :wink:. Đã đặt mục tiêu sao y bản chính rồi thì hãng bỏ ra 10 năm nghiên cứu với biết bao chi phí thì ta đây bỏ ra 40$ cộng vài tuần hay vài tháng thì nhằm nhò gì :lol:
Vẫn biết là sẽ sốc nhưng ứ ngờ sốc óc hơn tưởng tượng :lol: ======== Của giời chia đôi, của nhà chia 3 đi. Em gánh với với cụ một nửa con opam chuột bạch cho nhẹ tội. Ghi nợ 1/2 cho em, tính vào cuối tháng nhá Na
Phiên bản mới nhất này vẫn theo thứ tự opamp: NE5534 => AD797 => AD797 phải không bác? Bác chuẩn bị đi, em đặt hàng rồi, nay mai bác sẽ có cơ hội trổ tài với opamp , nhớ chuẩn bị kính hiển vi nhé vì em thấy mạch của nó có vẻ nhỏ lắm! Cần thì bác cứ gỡ hết linh kiện ra đo cho chính xác, thậm chí cưa mạch ra xem ở giữa có thêm lớp nào nữa hay không :wink:. Đã đặt mục tiêu sao y bản chính rồi thì hãng bỏ ra 10 năm nghiên cứu với biết bao chi phí thì ta đây bỏ ra 40$ cộng vài tuần hay vài tháng thì nhằm nhò gì [/quote] 2 cụ chơi này good nè.ai cũng như 2 cụ còn gì bằng.ko bù cho những kẻ chỉ biết kiếm tý rồi chém bao đầu.... :lol:
Em nghĩ sau này các cụ đăng ký làm opam thì mỗi ng chịu thêm một chút nữa cho khoản đầu tư công này. Cụ Tú ghi rõ luôn ở mục làm bo vs link kiện luôn, chứ ngồi ko mà tự dưng hưởng e ngại lắm. Tks
Vẫn thứ tự như thế cụ ạ. Làm vài con chơi thôi cũng vừa ko vi phạm luật quốc tế vừa giảm xấu hổ. Cụ yên tâm cái vụ kính thì em có rồi, cưa cũng có nữa
Về con relay của MBL các cụ có thể mua trong nước ở đây http://banlinhkien.vn/goods-5036-relay- ... tq203.html Tây thì vô số http://www.mouser.vn/ProductDetail/KEME ... 7oY82X4%3d Đồng nát em cũng thỉnh thoảng thấy.
Cảm ơn cụ Ja đã chia sẻ! Anh em vui và có đồ chơi vui là em vui rồi, nhịn một chút để được diy cũng ko ốm đi đâu, hihi :lol:
Cụ chờ chút nhé, vì chỉ còn 2/40 bo MBL nhưng có cụ báo lấy hôm trước mà chưa thấy báo lại cho em. Khi có tin em sẽ PM cho cụ ngay. Thanks
