Hic, lại còn cả O core nữa ah, e chỉ biết mấy loại EI xuyến R, C core thôi, cụ cho e xin link để chim ngưỡng với. E có cục nguồn cụ diy quấn 24V dual mono xong e tháo ra làm lại 18 CT, cơ mà mấy ae chê là dùng dao mổ trâu đi giết muỗi vì cục nguồn đó cỡ 400W trong khi con MBL này ăn chắc chỉ 10W. Nghe hấp dẫn quá, cơ mà e chơi thử AMRG chưn dzang chỗ ouput, còn những con khác chơi takman thôi vì có hàng ngay tức khắc, đỡ mất công chờ. Khi nào có điều kiện chắc chơi luôn cạc độc cho nó máo
O core là cách mấy cụ gọi cái lõi xuyến nhưng tiết diện cắt ngang là hình tròn đó cụ :lol: . Phân biệt là toroid hay O core giống như C core và R core vậy. Cục đó hình như hơn 400k/cục. Thanks.

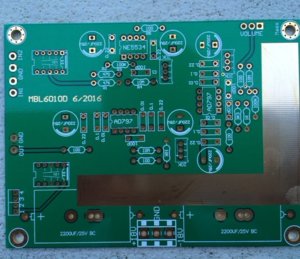

Cụ chủ đóng thử một bo nguồn mới rồi hướng dẫn ae niu bi Em thay diode kiểu gì cũng 24.5. Đưa qua popu xem, cậu ấy chỉ cần liếc mắt + 4 phát chấm hàn hai con diode rụng xuống đo áp ra đúng 17.532v. Hý hửng định cầm về nhưng đo kiểm tại điểm cấp nguồn nuôi relay áp chân 1-2 = 0.004v 3-4 17.532v đành thất thểu về không :lol:

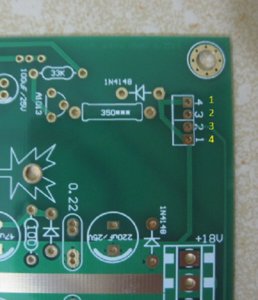

Thôi chết lu bu quá em quên mất 1 tí chú ý trên bo nguồn, chưa nói trong phần hướng dẫn. Có 2 con diot 1N4148 lộn đầu các cụ quay ngược đầu lại dùm em, là 2 con trên hình. Thành thật xin lỗi các cụ, đã làm các cụ mất công và mất thời gian.

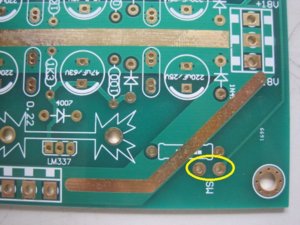

Còn chỗ cụ đo vôn các chân 1,2 3,4 như vậy là bình thường. Chân 3,4 khi có relay nó sẽ xuống bằng với vôn yêu cầu của relay (Điều chỉnh V này bằng điện trở 350***). Chân 1,2 0V là đúng vì khi gắn công tắc 1 tiếp điểm vào vị trí SW để bật tắt chọn ngõ vào chân 1,2 sẽ có vôn hoặc ko có để đóng mở relay chọn ngõ vào.
Bác cứ làm đi rồi bác sẽ hiểu. Nhiều cụ hàn hết cả vài chục cân thiếc rồi mà có lúc còn hàn lộn chân cái volume :mrgreen: Cái chỗ lộn chân này từ bo lần trước đã lộn em copy sang lần này cũng quên sửa luôn Đầu óc có nhiều thứ chi phối quá, dù hết sức tập trung đêm hôm cũng có khi mơ màng, đâu được như lúc đôi mươi 8)
Vài con linh kiện point to point còn đươc huống hồ gì dùng phần mềm vẽ còn sai. Sao ko soi cho kĩ trước khi gửi làm mạch. Thế cái đám op amp hít được mấy dòng đấy cụ, để ae làm phải sửa,câu dây nhìn phát sợ. Chữ L làm cái gì mà to thế cụ
Ai lại bỏ chỉ đắp thiếc lên mặt trên bao giờ. Còn che ngang con trở nữa chứ chả thấy số mà gi. Mất cả mỹ quan
Bác ấy chẳng quên chẳng nhầm đâu chẳng qua là để bảo vệ bản quyền thôi, bên làm mạch đem cái file đó làm bán sẽ dính miểng :lol:
Ý tưởng này sáng tạo quá, em xin phép học tập với ạ, còn khuyê em mới có thể nhanh nhẹn vậy được. "" Bác ấy chẳng quên chẳng nhầm đâu chẳng qua là để bảo vệ bản quyền thôi, bên làm mạch đem cái file đó làm bán sẽ dính miểng :lol: bác T_t_V đã viết: Vài con linh kiện point to point còn đươc huống hồ gì dùng phần mềm vẽ còn sai. Sao ko soi cho kĩ trước khi gửi làm mạch. Thế cái đám op amp hít được mấy dòng đấy cụ, để ae làm phải sửa,câu dây nhìn phát sợ. "hu hu .. hu hn"
Max áp cấp là 18VDC, thường ta chạy 15VDC là đẹp, nay theo hãng chạy 18VDC thấy cũng hơi ớn nên em nghĩ chạy hơn 17VDC là đẹp rồi
Cặp trở của háng như thế thì nó ra đúng 17.5V, dưới max 18V một chút của 5534. Chuyện họ ghi 18V trên bo rồi em cũng ghi theo cũng là bình thường. Chả nhẽ ghi 17.532...V mới đúng. Cụ móc kỹ quá đấy :mrgreen:
Em thấy ghi và thực nó khác chỉ biết vậy. Hôm nọ bác chả chém mạnh 18V đấy thôi em mới thấy nghi nghi với cách chém mạnh bạo vậy chênh 0.5 V là cả vấn đề rồi

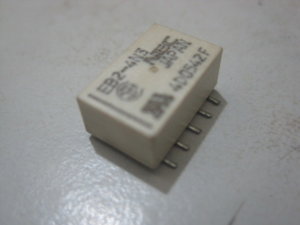

Các cụ chú ý một số relay tháo máy rất lạ, nó có cực dương âm trên cuộn dây nối ngược là nó không đóng (Vụ này ngoài lý thuyết, để em cưa thử xem bên trong thế nào mà nó chỉ đóng khi đấu đúng cực, qui định cực cũng ko thấy data của nó nói đến). Có nghe 1 relay kêu nhưng ko có tín hiệu ngõ ra, hoặc đo vôn trên cuộn dây có vôn mà relay không kêu. Các cụ đảo lại thứ tự 4 dây 1,2,3,4 trên bo nguồn thành 4,3,2,1 là được, . Mặc định khi chưa gắn công tắc chọn ngõ vào thì ngõ vào là 1. Không gắn relay ngõ vào thì phải đưa tín hiệu vào đầu điện trở R1-47K nhé.
Ráp MBL hướng dẫn và có một số chú ý các cụ xem các trang 21, 22, 27 của topic này. Cần gì nhanh các cụ cứ alo cho em số ĐT ở chữ ký. Thanks
Cưa làm gì cụ cứ lộn ngược lắp xuống mặt dưới nó chạy liền. Ko xem datasheet à cụ Tú, cụ lại biến đồ chơi của ae thành đồ thử rồi. Ko muốn lộn ngược relay thì cắt mạch câu dây. Lại câu dây.
