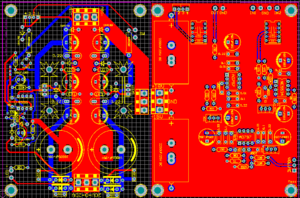

Có lẽ em chốt phương án này, chứ ko là đẽo cày giữa đường mất. Có thêm 1 chỗ ra nguồn +-18V nữa để các cụ nối Jum cho đẹp. Các đường mạch quan trọng có tín hiệu chui qua đều là thẳng hoặc uốn cong mềm mại :mrgreen: Háng nó cũng chẳng làm kỹ thế :wink:
Dây tín hiệu từ cọc đến RCA đã được bọc giáp rồi bác ít can nhiễu lém. Mà đã dây tín hiệu thì chém luôn dây tín hiệu. Dây tín hiệu được bọc giáp rất tốt có thể 2 lớp tốt cho tín hiệu cao tần chưa hẵn đã hay đối với Audio. Chiều dài 10cm nó khác 20 cm nó lại khác nữa. Bác cứ phát xung vuông vào cái dây tín hiệu đầu kia là tải tải tiêu chuẩn 600R phát xung 1kHz, và phát xung 10kHz và xem dạng sóng của nó trên tải 600 R thì bác sẽ thấy sóng 10kHz chưa chắc đã còn vuông nhé, bác cứ test thử thì biết
Mô nô cờ lốc thì ko thể để 1 cái volume trên 2 bo được cụ ạ. Hãng nó cũng kéo dây tới 10cm. Họ tính rồi, trở kháng ra của con búp phơ 5534 rất thấp nó đẩy tí dây đó không vấn đề gì. Chỉ cần cố định cái volume sát chỗ nối dây, rồi dùng cái nối dài kéo ra núm vặn là OK. Nếu quá lăn tăn về cái đoạn dây.
Sao bác lại đưa ra hai cái mạch khuếch đại cơ bản E-C loại BJT NPN cà PNP có vào dùng tụ ra dùng tụ liên quan gì đến mạch DC offset của của opam cụ. Trong opam có cả luôn một mạch chuyên dùng cho điều chỉnh DC offset cho opam

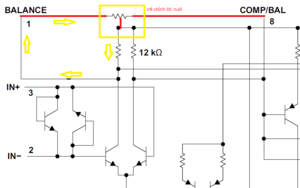

Các cụ xem hình 1 con OPAMP tiêu biểu có chân null dùng để chỉnh DC offset (2 chân null nối với trở tải của visai). Con biến trở trong khung vàng là con thêm ở mạch ngoài để chỉnh DC offset. Nhìn thấy ngay mỗi nửa biến trở song song với trở tải, biến trở lớn quá thì chỉnh ít tác dụng. Nếu chỉnh tác dụng được thì lại làm giảm điện trở tải, vô hình chung làm giảm gain vòng hở của OPAMP (Nhiều ứng dụng khác no vấn đề, nhưng audio thì họ không muốn vì giảm gain sẽ ảnh hưởng chất âm). Điều thứ hai, đường mạch bên ngoài và con biến trở cùng trở tải tạo thành mạch kín, nhiễu từ trường và điện trường thích mạch kín này. Điều thứ 3 dù gì thì tín hiệu cũng chạy qua con biến trở. MBL họ dùng trở tới 10M ôm để tiêm DC một lượng cực nhỏ và đường IN+ trong khi đường IN+ họ đã hạ trở kháng xuống còn cỡ 10K. Các cụ lấy 1 tụ nối đường IN với nguồn + hoặc - xem. Em cam đoan im bặt ko ù xì tẹo nào. Ko phải lo cách làm này tiêm nhiễu vào. Họ có tính toán.
Em chốt danh sách các cụ nhé 1. trinh_anhtu: 2 darTZeel + 2 MBL 2. longva: 1 darTZeel + 2 MBL 3. Cụ ĐT 0989xx0007: 1 MBL 4. Tuankiet99: 1 darTZeel 5. Tran Minh Cong 1MBL 6. Womenizer: 2 bộ bo công suất dartzeel + 1 MBL 7. Rideht: 1 darTZeel + 1 MBL 8. jamahamvui: 1 bộ bo MBL mạ zàng 9. Bunmaste 1 bộ bo cong xuát dz 10.Hoang Sa 2 darTZeel + 2 MBL 11.lehung912: 1 darTZeel + 1 MBL 12. Cụ ndxxxx: 1 darTZeel + 1 MBL 13. Cụ Đoàn: 1 darTZeel 14. nhatauvn: (1 darTZeel + 1 MBL) 15. Goldenriver99: 01 MBL 16. Phuhaiphong : 1MBL 17.Hoakd: 01 DarTZeel+01MBL 18. Gayeunhac 1 Dazer+1 MBL 19. Ngvquoc 1 DarTZeel + 1 MBL 20. Cụ 0912xxx702 : 1 DarTZeel 21.new_members : 1 MBL 22.Craze: 1 DarTZeel +1 BML 23. Phuchnd: 1 MBL. 24. Khongbietgii 1dartzeel+1mbl 25. Tvct246: 2 MBL. 26. bknight 1dartzeel - 1 MBL 27.Aquilion64 : 1MBL 28.nvkhoahcm: 1MBL 29.cafecuaban: 1dartzeel 30. Cụ axxx PM: 1 MBL 31. kkalord: 1DarTZeel 32. Davidak: 1DarTZeel 33. chuasoi: 1DarTZeel đầy đủ 34.duyminh1984a:1 mờ bờ lờ 99. Binhbet1 : 2 Dartzeet + 1 MBL ............................. Mai em gửi file nhận báo giá rồi báo các cụ. Cả MBL và DZ đều mạ zàng nhé. Sau khi đặt làm bo sẽ bàn vụ linh kiện. Tinh thần là vẫn có các phương án, tiêu chí chung là rẻ zịn, thuận tiện. Nơi mua thì có: Ve chai, mua chung, đặt shop Quanghao hoặc Diyshop hoặc STAV trên này mua...vvv... Cảm ơn các cụ đã tin tưởng
Đọc thấy loạn rồi :wink: Chém loạn! Layout không tuân theo khuyến cáo. Em toàn thấy copy là chính, nhưng chép bài trộm thì cũng phải biết chỗ nào đúng sai chứ luật tính điểm là đúng đắn đến đâu tính đến đó :mrgreen: Ngày xưa cụ Trương chém em mãi về tín hiệu chạy dài bây giờ chắc lão đã hiểu đôi khi phải đánh đổi và giữ vững lập trường nhỉ Layout như vụ tam sao thất bản thì dễ low end lắm. Cũng như layout cho SR-200 cho các cụ chém thả phanh nhưng em quyết định khi ra bo thế là vẫn thế. Không mass cán hay mass sao rất ít nhưng sắp đặt để cho một kết quả tốt mới quan trọng.
Khoai tây thì khoai tây. Nhà sản xuất chip học sản xuất ra chân null cho hay à khi mà cứ chỉnh cái là nó ảnh hưởng đến mạch. Con AD 797 null làm gì có chỉnh ở đó bác xem lại cá schema đi cái. Bác tự bôi thêm vào chứ ai chỉnh kiểu đó. Đấy là vào góp ý để các bác tham khảo thôi còn làm là quyền quyết định của các bác. Vì sản phẩm như thế nào các bác hưởng thụ.
Con trên hình em ví dụ là con NE5534 bác nhé. Thế theo bác tại sao MBL lại chỉnh offset bằng cách đó?. Hay họ không khôn bằng mình :mrgreen: . Chỉnh như thế thì có ưu điểm gì, nhược điểm gì?

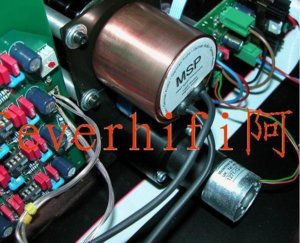

Em thấy có bổn hãng họ còn đặt board tận cọc RCA . Khi đó mó chia hai, ba khoang khác nhau. Phần tín hiệu đẩy sát cọc RCA. Kế tiếp là boar nguồn và biến áp nguồn các khoang ngăn cách nhau bằng nhôm đúc. Con chiết áp cắm trên board, hoặc đặt sát board. Nối cần dài với núm volume trên mặt máy. Em đồ cho là người thiết kế bị dỡ hơi nối cọng dây vài chục phân cho xong chả việc gì tốn nhiều ngăn lại phải thêm cái cần chắp nối phức tạp.
Bác làm thì bác biết tại sao. CCái trimer chỉnh đó ở châu âu các nước có độ ẩm thấp có lễ ko vấn đề gì còn Việt Nam nhiệt đới gió mùa thì sao. Liệu lk mà cụ thể con trimer mùa xuân ẩm ướt bác có khẳng định là nó ổn
Cụ phản biện là rất tốt, em rất thích. Nhưng phản biện kiểu này thì bó tay :lol: Tóm lại ý cụ là con này không nên làm phải không. Bo lần trước em làm các cụ thủ đô đã từng đấu với đồ hịn của hãng MBL rồi. Kết quả đầy bất ngờ, cụ nghĩ sao với những lý luận của cụ. Cụ xem cái dây nối vào volume của MBL6010 nhé. Nên nhớ nó là volume cơ bình thường.
Thì đấy con NE5534 là gì có null nó là blace, comp và comp/blance. Cơ chế điều chỉnh đâu giống null vị trí điều chỉnh hoàn toàn khác. Con Ne5534 đâu phải con được đáng giá cao nhưng về tiêu chuẩn kỹ thuật như bác khoa đưa ra dẫn chứng. Nhưng có vài thứ phù hợp với ồ đì ô nên người ta đưa vào. Chả nhà thiết kế nào muốn đưa thêm vào mấy cái mạch chỉnh chọt liên quan đén đường tín hiệu cả. Nhưng có vài điểm phù hợp với ồ đi ô như cái kiểu nịnh tai chẳng hạn cực chẳng đã chúng nó phải thêm phải thêm vào con trimer liên quan đến đường tín hiệu thôi. Nếu tiêu chí kỹ thuật con BE5534 không phải là con lựa chọn. Nhiễu ở đây rất nhỏ rất nhỏ. Nhưng qua nhiều tầng tăng ích cũng sẽ là chuyện ko nhỏ. Mà audio dùng chip mà chịu nhiễu thì ko đáng kính các bác

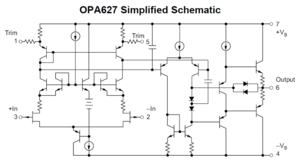

Heeeee, vụ này em chỉnh hoài mà, AD797/ OPA 627/637 ... cứ 10K - 20K vặn thoải mái, em nghe cóc phân biệt được. Công nhận tai các cụ đúng vãi nồi, cứ ngỡ mình đang đọc tiểu thuyết của Kim Dung ngày xưa có thuật gì đó nghe siêu âm thanh
Cụ phản biện là rất tốt, em rất thích. Nhưng phản biện kiểu này thì bó tay :lol: Tóm lại ý cụ là con này không nên làm phải không. Bo lần trước em làm các cụ thủ đô đã từng đấu với đồ hịn của hãng MBL rồi. Kết quả đầy bất ngờ, cụ nghĩ sao với những lý luận của cụ. Cụ xem cái dây nối vào volume của MBL6010 nhé. Nên nhớ nó là volume cơ bình thường.[/quote] Các cụ có lẽ diy theo kiểu copy là nhiều. Nếu bàn đến kỹ thuật thì bàn luôn bác có bao giờ nghe nói linh kiện được nhiệt đới hóa chưa. Những thiết bị lk được nhiệt đới hChỉ có những người sử dụng thiết bị mới hiểu. Một thiết bị được nhiệt đới hóa đắt hơn thiết bị kia nhiều lần. Sản xuất cho các nước châu âu dùng. Bên đó dùng rất tốt chạy đúng chỉ tiêu kỹ thuật nhưng sang Việt Nam thì chưa chắc nhé. Năm đầu chạy được nhưng năm sau đó chưa chắc nhé. Em đã nói rồi ở đây em chỉ tham luận kỹ thuật thôi nhé còn việc làm quyết định của bác. Nếu bác cải tiến mà hay tốt hơn bổn hãng thì em lại mừng cho bác và ae tham gia chứ có sao. Làm gì em phải nghĩ gì
Em ko đặt mạch MBL nhưng em nghĩ, Clone thì ta cứ Clone cho nó 1:1 . Bọn hãng đau đầu nghĩ rồi, mình coppy sài thôi, còn câc bác nào thích chỉnh theo ý mình về nhà tự chiến.
Em chẳng cải tiến gì cụ nhé, chỉnh DC offset như em vẽ là đúng của nó luôn khỏi bàn cãi. Layuot 3 module em cũng cóp rồi. Em chỉ bỏ đi phần balance thôi, vì làm sẽ rất tốn kém và ngõ balance cũng rất ít cụ dùng. Phần balance nó cũng ko liên quan đến phần RCA.
Nó ko dùng chân đó để chỉnh DC cụ ạ. Theo em có lẽ do yếu tố kỹ càng của đồ lớn đắt tiền thôi, có thể đồ tham chiếu của họ tốt cùng với thiết bị đo đạc và tai nghe khủng của bộ phận thẩm âm nên họ dùng cách chỉnh DC hơi ít người dùng. Họ chỉnh bằng cách đó chắc có lý do, nhất quyết ko phải làm bừa bãi.
Thì bác cứ làm đúng khuyết cáo của nhà sản xuất opam đi nếu cải tiến tốt hơn nhà sản xuất thì cứ làm. Nếu chân 1 và 5 nhà sản xuất khuyến cáo sử dụng trong các mục đích thì giá trị trimer fix bao nhiêu là đạt đươc các chỉ tiêu kỹ thuật. Người ta khuyến cáo nên sử dụng trimer 100kR cho phép sai số là bao nhiêu phần trăm. 100kR bác lại vác trimer 1kR ra oánh vào đến lúc ko đạt chỉ tiêu lại chê nhà sản xuất bốc phét
Không không em cờ lôn MBL chứ ko thiết kế mạch Ô pham. Em làm thế sẽ ko còn là MBL nữa cho dù là đúng hay sai, hay hơn hoặc không hay hơn.
