Bo nguồn ổn áp dùng Tube 6Bm8 cho Pre và Phono

Hi bác QuangHao.

Bác có thể thiết kế bo chỉ có phần ổn áp bằng đèn được không ? em khoái nắn bằng đèn Valve, rồi qua choke -> Bo ổn áp.

Vụ ổn áp bằng đèn này, em cũng khoái lắm và sưu tầm, làm phiền nhiều cụ cao thủ. Tựu chung các cụ phán là : nếu Pre dòng nhỏ, áp nhỏ thì nên dùng bóng EL84 + 12AX7 + OC3 (em có sơ đồ rồi) bác có máu thì em với bác cùng làm :mrgreen:

Chúc bác vui



Cảm ơn bác! Em thiết kế bo này là cho nhiều loại pre khác nhau. Dùng 1 đèn 6C19 và 1 đèn 12AU.
Với lại không cần dùng đèn van và chock - Vẫn hay mà không cần nguồn kép!
thân



@@@ Tai-to
Cùng họ nhà 'Tai" với nhau nhwng em nhìn cái tai của bác thấy ớn khiếp!
Chúc khỏe!



@@@ Tai-to
Cùng họ nhà 'Tai" với nhau nhưng em nhìn cái tai của bác thấy ớn khiếp!
Chúc khỏe!

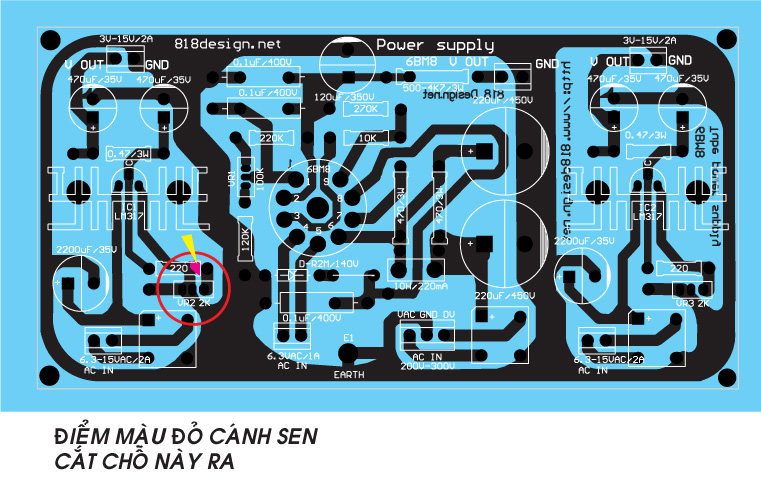

Các bác chú ý! do quá trình chuyển mạch bị lỗi phần nắn của ic Lm317 bị chập 1 chân tại điểm VR2 em đánh dấu màu cánh sen
Các bác cắt đứt ra giúp em! Thành thật xin lỗi và cảm ơn các bác!



Em dính phát này rồi, chỗ mầu cánh sen bác quanghao đánh dấu chưa chuẩn đâu, các bác lấy mỏ hàn ủn mấy phát cho đi hết cái mạch in thấy giống bên kia (đoạn nằm giữa con VR với con trở 220 Ohm) là OK.
