Mạch nguyên lý (Cái này Em copy theo 845 của Bác Rùm nên chắc chắn chạy) : - Tầng đầu dùng Dual Triode 9 pin Tube: 12AX7, 6922, 6DJ8 ..... - Tầng Driver dùng Pentode 8 pin : 6F6, 6G6, 6K6, 6L6 ............ - Tầng POWER dùng 845. - Fix bias , Self Bias : Tuỳ, cái nào cũng được. Em để ở dạng mạch "MỞ" - R1, R12 : Chọn 1 trong 2 Các giá trị linh kiện trêm mạch chỉ là tham khảo (chắc là không xài được), Các Bác tùy ý cho vào giá trị nào mà mình thích. - OPT : Cái này thì Em chịu - Chắc phải nhờ Bác Teablue (Em nghe nói OPT của Bác ấy quấn còn hay hơn OPT ngoại nhập) - Biến áp nguồn: Mua ? Không biết ở đâu nữa. - Board Nguồn: Đã post ở topic nguồn 845. Hihihi..... hãy làm thôi!!!!! Xin các Bác thích làm cùng tham gia, góp ý để dự án sớm hoàn thành. Xin cám ơn !!!
Bác DIY-love xung quá, em cứ lóng ngóng tính chạy theo bác nhưng mới thấy cái này bác đã lại làm tiếp cái khác rồi :roll: , coi ra vụ 845 này là em đang máu nhất đấy ạ :mrgreen:
845 em cũng máu lắm nhưng nghĩ đến cái OPT với nguồn của nó là nản luôn. Bác nào có thể đứng ra thầu vụ này để anh em theo với
Bác Tự Làm Khắc Sướng ui bác dùng Eagle Layout cẩn thận mấy cái library chân đèn Tube nhé vì xem ra cái library của tay nào viết cho Eagle gắn chân sứ Khựa không vừa đâu. Ngay cả đường kính lỗ hàn chân đèn cũng nhỏ xíu. Tối thiểu bác nên dùng 70 - 100 mils kích thước trace cho mạch Tube và cách ly với GND fill khoảng tốt thiểu 70 mils cho chắc ăn chứ không khéo là nẹt lửa đấy. Cẩn thận vẫn tốt hơn. Nếu bác định tiêu chí thế nào là rẻ tiền cho đề án này thì biết đâu Dzê em có thể giúp gì cho bác.
Layout cho chân đèn tube là Em tự "sướng" theo một lô chân đèn Em lỡ mua dư xài 50 năm có bán đầy ở NT đấy ạ. Cái lỗ hàn chân đèn cũng là Em cố tình làm nhỏ lại luôn vì Chỗ hay làm PCB cho Em nó toàn khoan lỗ to hơn thiết kế một chút nên tức quá Em là nhỏ luôn cho chắc ăn. Vả lại, Các Bác không thích dùng đèn 12AX7, 6DJ8, ..... 6F6, 6K6... mà dùng đèn khác sơ đồ chân thì câu dây điện vào lỗ nhỏ cũng tiện. Hình như là thông số Em là đạt chuẩn Bác đưa ra rồi đó. Em không biết có rẻ không nữa vì Em chưa có bóng 845 mà cũng chưa hỏi giá. Nhưng làm PCB thì đơn giản cho các bác thích DIY, vừa nhanh vừa khỏi lo chạm điện, lộn dây. Bác giúp gì thì Em cũng nhận hết. Tks.
Bác cho em đu theo với ạ!! nếu được bác giúp 02 board mạch trên được không ạ ??em xin hậu tạ. thanks bác !
Từ từ Bác ạ, Để các Bô lão góp ý rồi mình làm cũng chưa muộn. Bác mà đu theo Em có ngày dựng tóc với điện áp 1000V đó. Em không dám bảo hành đâu.
Bác đừng dùng Pentode để drive làm gì, dùng 6EM7 đi, chỉ cần 1 bóng 6ME7/6EA7 là bác có thể vừa phóng đại vừa drive luôn. Nếu bác làm tôi tặng bác 1 mớ bóng nầy.
Mạch mới chỉnh sửa: - Thêm vào tùy chọn FEEDBACK - Thêm điện trở Cathode cho 845 trên luôn trên board
Nhờ Bác xem dùm mạch nguyên lý như vậy có ổn chưa ạ. Bóng Driver dùng 6EA7 / 6EM7 : - Triode tầng đầu: Pin 4,5,6 - Triode tầng Drive : Pin 1,2,3 Tụ nối tấng C1 : tùy chọn có hoặc không, tùy theo cách tính phân cực có thể bỏ luôn C1..
He he chí lớn gặp nhau vì em cũng đã nghiên cứu việc dùng bóng này để kéo 845 đã khá lâu và giá cũng rẻ hơn 1 cây 6F6G. Vì thế em mới mở lời hỏi bác Thích Tự Sướng là tiêu chí rẻ tiền là như thế nào là vậy Chỉ kẹt ở VN hơi khó kiếm. Nhưng bác NoBG đã hứa cho 1 thùng thì cứ vô tư mà xài Phần 1/2 triode công suất cao của 6EA7 không nên dùng tải trở R2 mà nên dùng nguồn dòng ví dụ như IXCP10M45S. Như thế mới đủ điện thế biên độ lái cho 845 lên đến 20Wrms hay hơn. Nếu chỉ dùng tải trở thì chỉ cho công suất thấp và méo cũng nhiều. Đồng thời phải tăng điện thế driver lên đến 600VDC thì mới đủ vì hiệu thế A-K phần driver bóng 6EA7 cần tối thiểu 300VDC. Nếu là em thì em sẽ dùng fixed bias cho 845 thì công suất sẽ cao hơn hiềm nỗi cần phải thêm 1 nguồn âm. Nguồn âm rất dễ nếu không muốn quấn chung với biến thế nguồn chính thì chỉ cần lấy 1 biến thế 220VAC/6.3VAC xoay đầu lại cắm đầu 6.3VAC vào đốt tim của biến thế nguồn chính lúc đó đầu còn lại sẽ có ngay 220VAC rồi nắn điện, tụ lọc là xong. Có thêm nguồn âm có nhiều việc sẽ được giải quyết trong tương lai. Nếu để nguyên nguyên lý trên mạch chỉ cho ra được chắc khoảng 14Wrms với méo hài dưới 5%. Nhưng tăng điện thế driver lên 600VDC và dùng fixed bias cho 845 thì công suất sẽ tăng lên 20 - 22Wrms. Mời các bác tiếp...

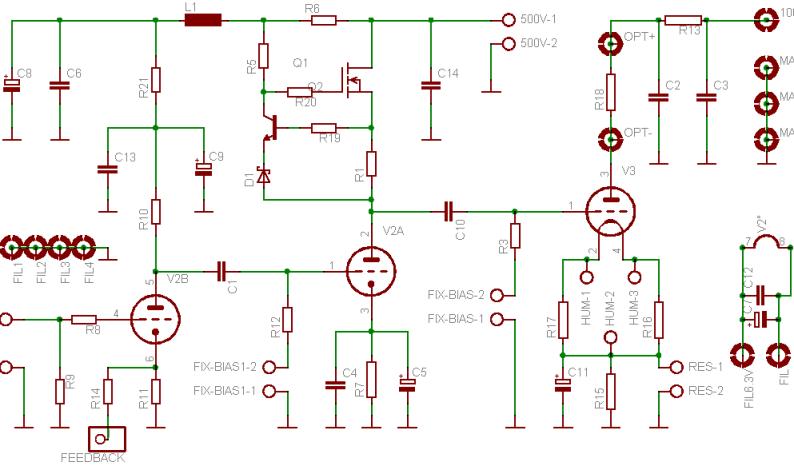

Mạch đã chỉnh sửa theo hướng dẫn của Cụ Dze: - Bổ sung mạch CCS cho Triode tầng Driver dùng Mosfet + BJT ( Vdụ: IRF840 + KSP A42). Thêm tùy chọn diode zener D1 để dễ dàng chọn R1 tạo giá trị dòng CCS theo ý muốn. Con IC IXCP10M45S chắc là mắc gấp 5-10 lần các linh kiện rời trên. - Tùy chọn FIX BIAS cho 845 - Tùy chọn FIX BIAS cho tầng Driver. - Cấp điện áp 600V cho tầng Driver ---> Hạ áp tầng đầu xuống 1 tí : Thêm tùy chọn mạch cầu chia áp cho tầng đầu. - Nguồn Âm cũng không khó, Em sẽ post mạch nguồn bổ sung ở Topic nguồn 845 đơn giản. Có cần thêm CCS tầng đầu luôn không ạ? :roll: Nhờ các Cụ xem và góp ý tiếp ạ !!! Xin cám ơn!
Dạ, Em so sánh IXCP10M45S mới (Vì nhật tảo không có hàng tháo máy) với IRF840 (500-1000đ/con) tháo máy thì ra thông số hơi kỳ kỳ vậy đó ạ. Cụ Dze xem dùm Em có phải chỉnh sửa mạch nguyên lý gì không? Nếu được thì Em tính toán giá trị đưa vào luôn rồi nhờ các Cụ xem dùm tiếp nữa. Cụ NoBG ơi! Em đang cố để được Cụ cho mớ bóng 6EA7 đây. Xin Cụ cho vài lời góp ý về mạch trên cho Em yên tâm triển khai tiếp. Xin cám ơn!
Theo em thì Gô Ờ Hét !!! Có điều cái library tụ MKP WIMA của cụ nên thay bằng kích thước tụ RTX 0.1uF/630V của MIT hay tốt nhất là dùng kích thước tụ K72P 0.1uF/500V của anh Hai (có thể mượng GVTeam nếu kiếm không có) rồi thêm vài lỗ nhỏ với khoảng cách ngắn dần để anh em có thể dùng nhiều loại tụ khác nhau. Với kích thước tụ K72P 0.1uF/500V thì em không nghĩ có tụ nào cối hơi cho khoảng trị số từ 1uF đến 0.1uF cho 630V. "One size fits all !" Kỳ này xin cụ Thích Tự Sướng dùng board FR4 càng dày càng tốt. Nếu có được board dày 1.5mm trở lên thì tuyệt ạ. Lúc đó cho em đăng ký vài board về nghịch cho khuây khỏa vì em có tới cả trăm cây họ 6EA7
Cụ Dze dịch tên Em thành "Thích Tự Sướng" e là không chính xác đâu ạ. Về lĩnh vực Audio thì có thể đúng nhưng các lĩnh vực "khác" thì hổng phải dzậy ..... Tự sướng chưa chắc ........ Sướng. Vả lại, Ra đường các Bác cứ mà gọi Em là "Thích Tự Sướng" thì chít Em quá :lol: :lol: :lol:
Chắc là phải mượn rồi ạ. Từ nhỏ tới lớn Em chỉ biết xài tụ KẸO, Bây giờ mới biết tới WIMA mà lại bị Cụ Dze chê dỏm.
Đúng là chí lớn thường gặp nhau! Tôi cũng đang làm 845/GM70 với 1 6EM7 và IXCP10M45S làm CCS cho tầng drive. Bác DIY có thể tham khảo phần IXCP10M45S trong mạch đính kèm. Phần nầy đã lảm xong, chạy tốt. Các trị số của linh kiên trong mạch có thể thay đối. Tôi chỉ vẽ lại phần đã làm không biết có chính xác không. Connection giữa tầng đầu và tầng drive có thể dùng cap coupling thay vì direct connected, như vậy bias có thể điều chỉnh cho độ méo thấy nhất. Bác DIY layout nên chừa chổ cho mấy con caps rộng rộng 1 chút, sau nầy có thể dùng nhiều loại khác nhau.
Vậy là mỗi Cụ 1 thùng ủng hộ Anh Em DIY ở VN lận à. Em xin thay mặt Anh Em trên Forum cám ơn Hai Cụ thật to ạ !

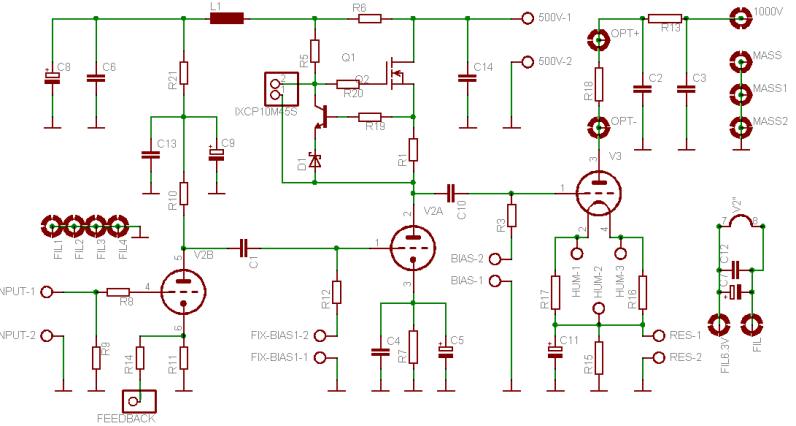

Mạch Em đã chỉnh sửa: - Thêm Jumper để có thể dễ dàng lắp mạch CCS dùng linh kiện rời hoặc IXCP10M45S tùy thích (Do IRF840 cùng sơ đồ chân với IXCP10M45S)
