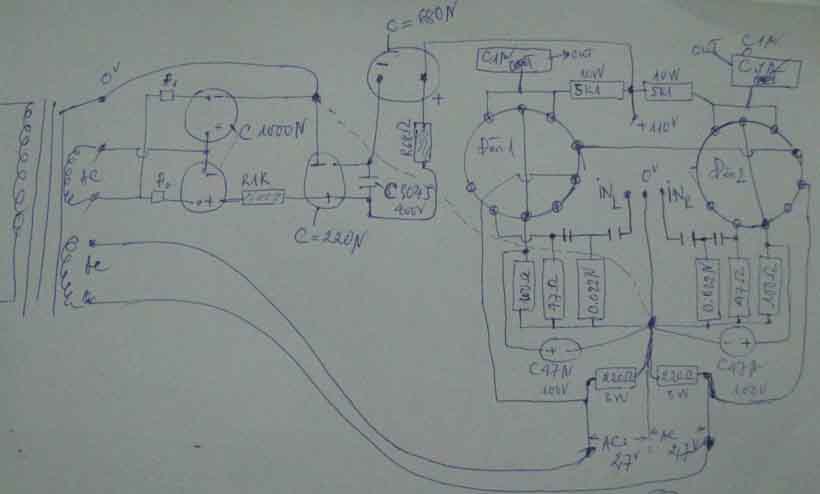

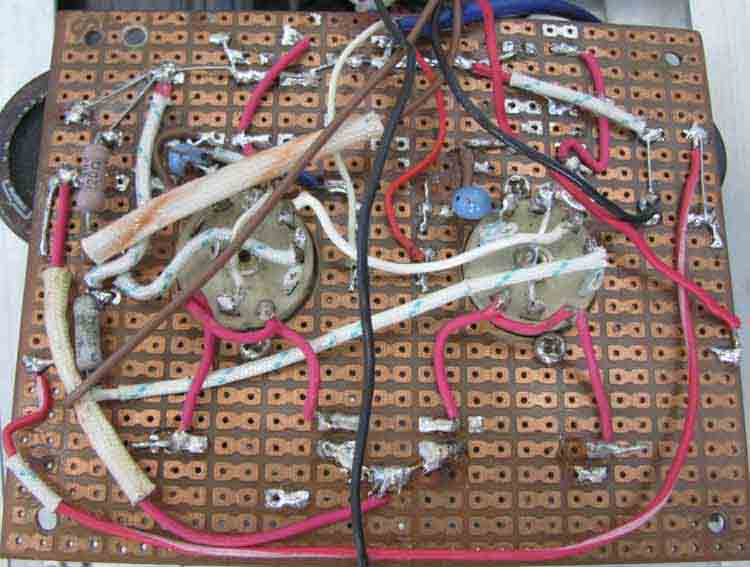

Chào các bác. Em chẳng biết gì về đèn đóm lại dốt về điện ông bạn cho em cái này (ảnh đi kèm) hỏi ông ông cũng chẳng biết gì (chẳng hiểu ông nhặt ở đâu) - mạch ráp kiểu P2P em lọ mọ mãi mới vẽ được cái sơ đồ - Em thử cắm điện không bùng - lấy hết cam đảm nối ghép không thấy két loa vẫn kêu. nhưng mở volume khoảng 15% thì bị xù xì, mở khoảng trên 20% thì tiếng xù xì nhỏ đi. - Đèn đóm thì chẳng có chữ, ký hiệu gì hết trống trơn nên không có thông tin để tra các bác hộ em xem đây là loại đèn đóm gì? - Mấy con tụ em vẽ hai vạch song song ở đường INput em không biết là gì (nó to như cái đầu đũa trên đầu có 2 chấm 1 đen 1 đỏ) Các bác cho em hỏi đây là tụ gì trị số bao nhiêu? - Bác bác giúy em làm thế nào cho hết xù xì ? Rất mong được sụ giúp đỡ của các bác. Trân trọng Em bổ sung thêm hình ảnh các bác giúp em với nhé - cọng dây treo trên hai đầu tụ chỗ hai trỏ sứ là đường ra nối vào volume ở hình rm chụp từ trên xuống - Hình em chụp từ dưới lên (cọng dây màu xanh là đường tín hiệu và, cọng dây màu nâu là đốt tim, cọng dây đỏ là nguồn 110VDC, cọng mầu đen là mát)
Thế này thì á khẩu ít ra thì Bác cũng phải cho cái ảnh tổng thể nó như thế nào hình dáng đèn ra sao mới có thể đoán mò được chứ.Bác cho cái chema đề là đèn1 đèn2 thế này thì có thể suy ra tỉ loại đèn biết đâu mà lần :roll:
Có vậy mà các bác đã bó tay, để em. Đèn này là .... đèn 9 chân, thưa bác. Em chỉ biết đến vậy (hơn 2 bác trên kia roài :lol: )
em bổ xung thêm tí nữa là nó đốt tim chân 4 và 5, lưới chân 8, K chân 7. và đây là cái Pre nếu mạch bác chủ đã vẽ đủ. mà em cũng hổng hiểu bác chủ cắm như thế lào.
bác chủ vẽ nung tim nối tiếp 2 bóng mà nguồn cấp 2v7 2v7 socket 9 chân là bóng gì ? thua!! . :mrgreen: in chân 8 có mạch lọc hight pass filter bác tính nhẫm xem .. hơ ! sao hát hò với bộ Rc loc giải thông ấy nhỡ ?
Đèn 9 chân 5 cực. Hình vẽ trên G1 chân 8, G2 nối Anode qua trở lên B+, G3 nối catode qua trở xuống mát, 4-5 đốt tim. Không phải đèn 2DF4. Nếu là 2DF4 thì chân K là 4,5 và 9 nhưng hình trên chân 9 bỏ trống, mà K là chân 2 hoặc 7. Kết luận không phải đèn 2DF4. Mời các bác tiếp tục.

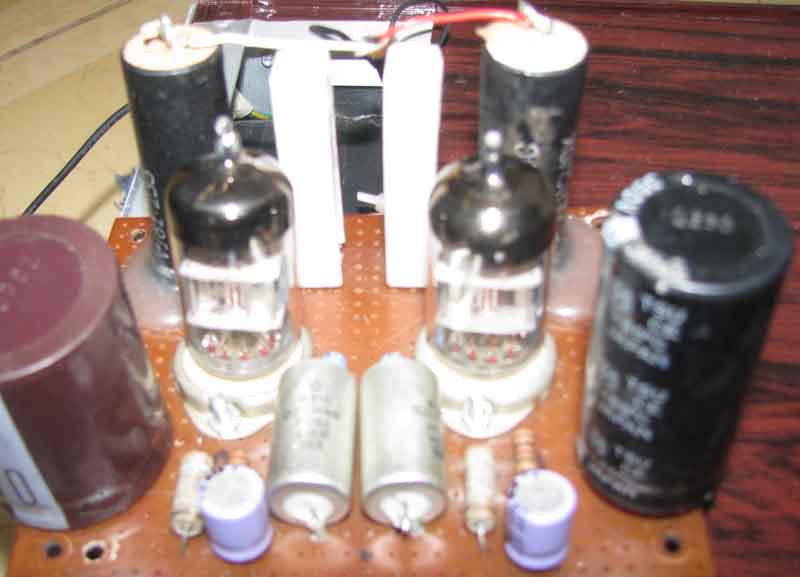

chào các bác . cảm ơn các bác đã tư vấn em chụp thêm vài tấm hình bác xem giúp em nhé (bóng 9 chân) Nó vẫn kêu bác ạ
Bác vẽ ngược chân đèn rồi :lol: hihihi thảo nào Âu duong phong luyện cửu âm chân kinh ngược cao thủ bó tay :mrgreen: có thể bác chủ đọc trị số không chính xác 47 omh xuống mass ngõ in ..triệt mất lấy gì hát hò 47 k còn chấp nhận dc
Sau khi soi cái mạch in bác chủ, em bói được đèn này là 6Ж49П.... Đèn 5 cực, lưới 2 nối với anod ( chân7 và 9)do em thấy dây cao áp đi qua con trở sứ dựng đứng và... tín hiệu vào lưới 1 ( chân 2 , bác chủ nhìn ngược nên vẽ ngược theo... ) lưới 3 (chân 8) nối katot (chân 1)... :lol: :lol:

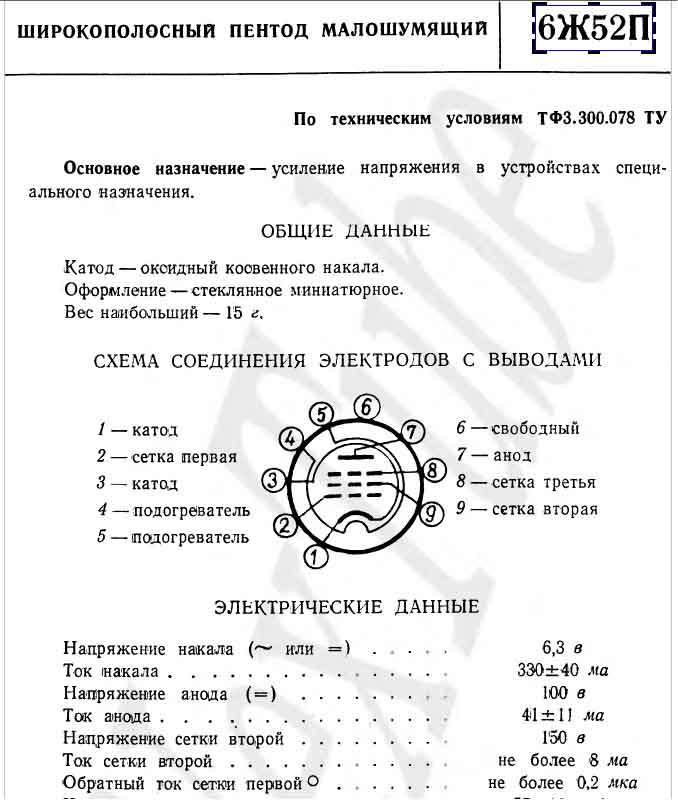

với mạch điện trên thì 49 hay 52 đều chạy được, nhưng cây đèn của bác chủ chính xác là cây 52. Bác Metalhead đúng rồi ạh vì đèn này em hổng có... . Mấy cây đèn này được một cái là hỗ dẫn cực cao, hồi em làm mạch Mu sì tây cũng định tìm mấy loại này nhưng vì có E810F nên thôi. Kính
Mít tra Datasheet cây 49 thấy y chang :mrgreen: hok rành bóng nga nen Bác Metalhead bắt giò hehe Cam ơn bác
Cảm ơn các bác đã giúp đỡ có phải cái ni không các bác - cắn đèn xuống đế để phần khuyết (phần khoảng cách hai chân lớn nhất hướng về lòng người) thì chân đầu tiên bên phải là chân số 9 tính ngươicj chiều kim đồng hồ vế chân 6 quan sát trên đèn em thấy hai chân này không nối vào đâu cả bỏ trống. - cái vụ con điện trỏ như bác lenamit nói là 47k thì em đã xem lại và đo lại rồi nó là 47R. theo bác thì con trở này xử lý thế nào ạ Kính!
Bác nhìn dưới lên đếm từ theo chiều kim đồng hồ nhé bác , theo hình chụp dưới nhìn lên chân 6 bỏ trống vì nó là chân trống (NC) thì chân 7 anot nối với chân 9 g2 , chân 8 g3 nối chân 3 catot như vậy đèn nối thành 3 cực đó bác chứ đâu có bỏ không ? bác vẽ chưa chính xác đó thôi . bác nhìn chân từ dưới lên vẽ cho cho đúng vào không có chuyện 47 omh G1 xuống mass đâu bác . thân
Chào bác sau một hồi săm soi thì cây đèn này là cây 52 bác ạ mạch em vẽ là nhìn từ trên xuống bác ạ còn con trở là 47r bác ạ (em thay đổi con trỏ này từ 47r tới 470k) nó đều kêu tuốt trở càng to thì kêu càng to vì không mất tín hiệu xuống mas như bác nói cuối cùng thì em dừng lại ở con 1k bác cho em hỏi xxx tý. con tụ tròn như đầu đũa màu xanh có hai chấm ở trên đầu (ở mặt dưới bo) có trị số bao nhiêu vậy? cách đọc trị số của con tụ này?
Chào bác sau một hồi săm soi thì cây đèn này là cây 52 bác ạ mạch em vẽ là nhìn từ trên xuống bác ạ còn con trở là 47r bác ạ (em thay đổi con trỏ này từ 47r tới 470k) nó đều kêu tuốt trở càng to thì kêu càng to vì không mất tín hiệu xuống mas như bác nói cuối cùng thì em dừng lại ở con 1k bác cho em hỏi xxx tý. con tụ tròn như đầu đũa màu xanh có hai chấm ở trên đầu (ở mặt dưới bo) có trị số bao nhiêu vậy? cách đọc trị số của con tụ này?[/quote] Đó là cuộn cảm
@ nếu nói Hát , thì đèn nào cũng kêu to hay nhỏ :mrgreen: Bác đi hết topix đèn thấy có pre nào ráp 47 omh G1 xuống mass không bác ? hát thì hát thôi R nối đất nhỏ =hát nhỏ to =hat... to chứ sao , lắp 1 volume điễm nhỏ nhất cũng bằng 0 omh đó bác tuy nhiên không thể nói G1 47 omh xuống mass nó giống như bác đóng chết volume mức min thấp nhất trong 100k 'không thể nào hát tốt toàn giải được . tụ bác đấy có thể là tụ tantal dân trong nghề giọi là tụ tal là 1 loại tụ chất lượng có độ chính xác tốt bé như hạt tiêu (đoán mò thế vì khong nhìn dc máy , ) cũng có thể là cuộn cảm , vì nhìn không thấy nên không xác định giúp bác dc . không ai vẽ sơ đồ trên nhìn xuống đâu bác .. lâu lâu có bác vẽ ngược hỏi ae hết biết luôn :x
