Các Bác giúp em bắt bệnh con radio tube, em xin cảm ơn

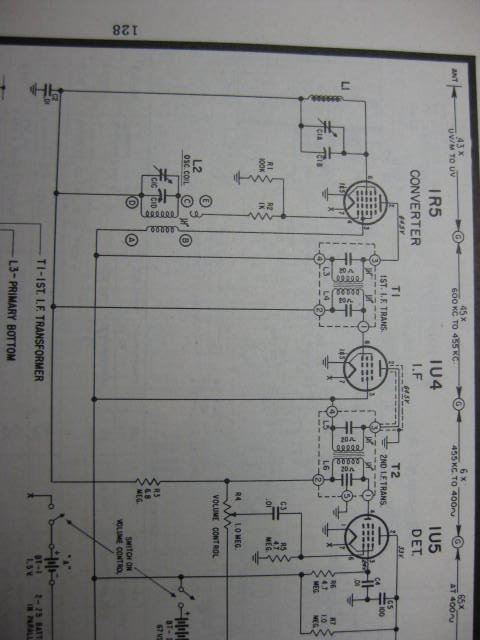

Em có con radio tube hiệu Zenith co sơ đồ như sau:



Hiện tại em cắm điện nó không kêu, nhưng khi em sờ tay trực tiếp lên bóng 1U5 trên sơ đồ mạch thì nó kêu è è, Dò sóng im re không có hiện tượng gìhic.
Theo em nghĩ thì phần công suất có thể vẫn sống nên nó mới kêu è è ra loa, các Bác giúp em xem nó bị bệnh gì ạ, nên kỉêm tra từ đâu, em xin cảm ơn



Đơn giản như Trai Bản.... Mang lên Đồi Ngân Hàng cho nó nằm khoảng 2 năm là lại hót ngọt lừ ngay !



Lạy Cụ ạ, ông to cao cũng vưỡn chưa được ạ, mang về nhà nó lại …éo kêu mới đau chứ, với lại thần đèn dạo này đang phá cũ xây nhà mới nên chả có time



Các Bác chuyên gia đâu rồi, giúp em với ạ, em xin cảm ơn nhiều.



bác chẳng cho biết model , ảnh ọt ruột gan !
thì con voi nó sun sun, dài dài như con đỉa thôi ! :lol:



Bác thay thử bóng IR5, hình như bóng này là bóng dao động (oscilator). hoặc nếu bác may mắn thì có thể phần dao động bị đứt dây đâu đó. nếu bóng hỏng thì bác hơi mệt vì loại bóng này khó kiếm, tôi đoán mò thôi, phúc chủ lộc thầy. chúc may mắn

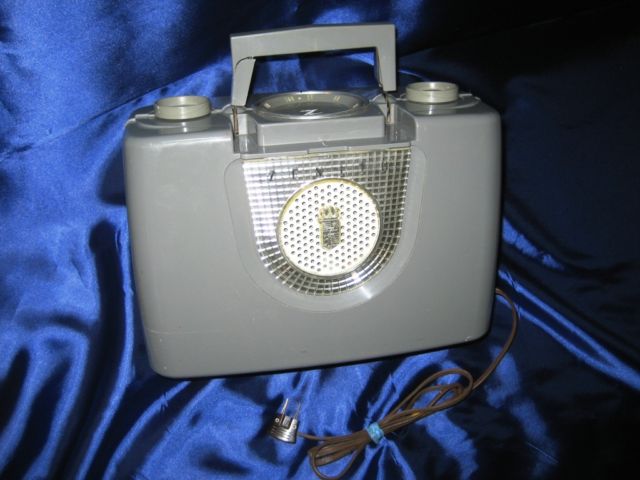

Em nó là Zenith Tube Radio Model J402-G Vintage 1952
Hình em nó đây các Bác ơi

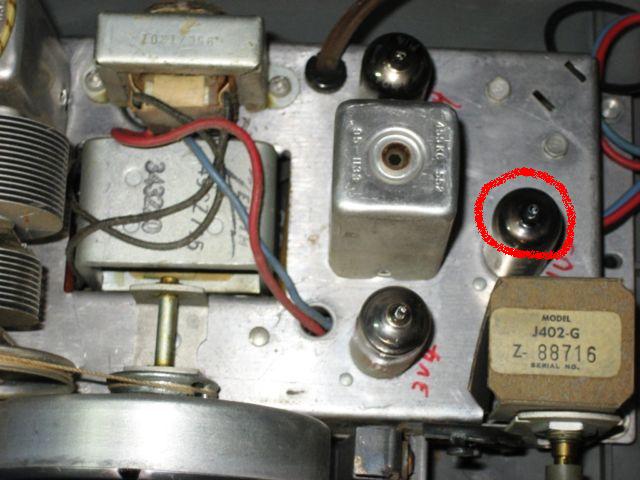

Em cảm ơn Bác, những con radio đèn khác khi bật máy em nhìn thấy mấy bóng nó đều sáng, con này thì không, nhưng khi em sờ tay vào bóng IU5 cái em khoanh đỏ thì loa kêu è è Bác ạ, Bác bắt bệnh tiếp giúp em



IR5 là bóng dao động hả Bác ? em dốt quá, lại tưởng nó là bóng nguồn vì thấy nó nằm ngay cạnh cái tụ lọc, hehe

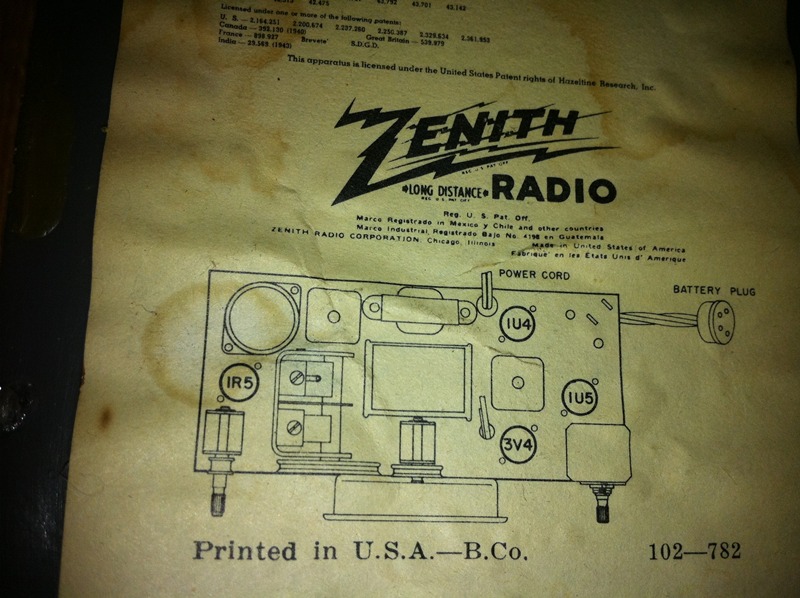

con nàu có kết cấu như sau ( tính từ antenna) :

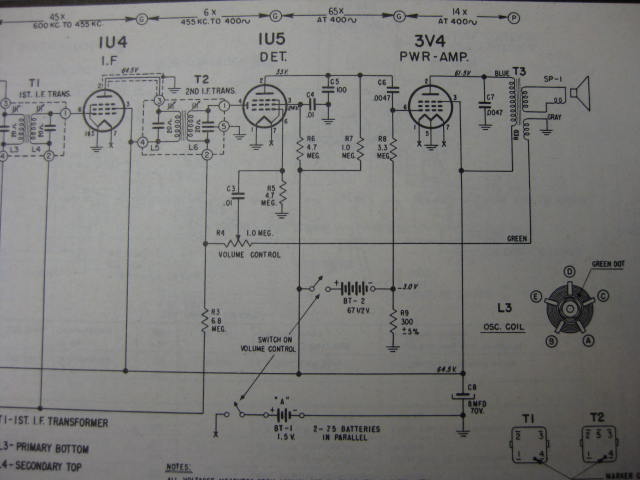

1R5 dao động, trộn tần - 1U4 trung tần ( IF) - 1U5 tách sóng , kd điện áp - 3V4 công suất !
gõ vào 1U5 mà kêu rồi thì khả năng 1u5 , 3v4 tốt . cần kt 1u4 và 1r5 - bác dùng que đo đh can nhiễu ( chọc ) vào chân 6 của 2 bóng này xem thằng kêu , thằng nào ko kêu ?



Em cảm ơn Bác nhiều lắm, hiện em đang công tác xa nhà để mấy hôm nữa em về kiểm tra theo hướng dẫn của Bác, có gì em sẽ báo cáo tiếp ạ.
Với lại em đang lo giả sử nó tẻo 1 trong 2 cái 1u4 và 1r5 thì liệu có bóng này để mà mua không Bác nhỉ?



các Bóng này dùng nhiều trong các máy thu thông tin cổ của quân đội, hiện vẫn có thể mua được, bệnh của các bóng này là hỏng do cũ già hoặc chập lưới cathode !



Dạ em cám ơn các Bác đã bắt bệnh giúp em, hôm nay em đã quyết định mua cả một bộ 4 bóng từ ebay về
Hôm nào tube về em cắm thử có gì em sẽ lại nhờ các Bác tiếp



chất lượng của bóng 1R5 liên quan đến độ nhạy của máy thu , nếu có thể bác nên tìm mua bóng NOS, NIB. hoặc mua sơ- cua !



Dạ em mua 4 bóng thấy tay bán hàng nói là NIB Bác ạ, em thấy trên ebay cái này cũng nhiều, nếu về cắm mà OK em sẽ mua tiếp để sơ cua ạ, thanks Bác



Hôm nay em lại lôi cái này lên nhờ các Bác giúp đỡ em tiếp.
Em đã mua mấy bóng mới em đã thay thử các loại bóng nhưng nó vẫn không kêu các Bác ạ
Chỉ khác là bây giờ thì sờ vào tụ xoay thì nó kêu, bỏ tay ra nó lại câm
Các Bác giúp em với ạ



Hỏng cuộn dao động !



Là cuộn trong cái hộp nhôm cạnh tụ xoay phải không Bác, Bác chỉ em cách kiểm tra và khắc phục với ạ, thanks Bác!



Nói lại đơn giản nguyên lý cái La di ô để bác túm được vấn đề cho dễ hành sự nhé. :mrgreen:

1- Mạch KĐ ăng ten. NHiệm vụ thu tín hiệu từ đài phát
2- Mach dao động nội. Tạo ra dao động riêng phù hợp với từng kênh sóng để nâng cao độ chọn lọc khi dò đài
3- Mach trộn tần. Nhiệm vụ là trộn tín hiệu thu được từ ăng ten với dao động nội cho ra tín hiệu trung tần
4- Mạch trung tần. Khuếch đại có lọc lựa đối với tín hiệu thu được
5- Mạch tách sóng. Tách sóng mang ra khỏi tín hiệu để lấy tín hiệu có ích đưa vào phần KĐ âm tần

Máy bác sờ tay khu vực tụ xoay có tiếng chứng tỏ phần KĐ cao tần còn làm việc (tốt xấu bàn sau). Muốn kiểm tra phần dao động nội thì có cách rất đơn giản là bác chuyển sang kênh sóng MW hoặc SW nghe xem có tiếng è è ra loa không. Nếu không có thì đúng như bác cuongnm chuẩn đoán là chết cuộn dao động hoặc tụ trở của phần này.
Dò phần này cũng dễ thôi. Tụ xoay thường có 2 ngăn. Một ngăn dành cho KĐ ăng ten, một ngăn dành cho dao động nội. Bác loại trừ ngăn sờ tay đài kêu thì sẽ còn lại ngăn dao động. Bác dò ngược từ ngăn này lên sẽ đến phần dao động. Theo chuẩn của Nhật (nước khác em ứ biết) cuộn dao động của sóng trung (MW) thường sơn lõi phe rít màu đỏ....



Dạ em cám ơn bác nhiều, tối nay em vật ra voọc , với lại cái máy của em chỉ có mỗi một băng sóng trung (MW) thôi Bác ạ, em ko sờ vào tụ xoay là nó ko kêu Bác ơi, một lần nữa cám ơn Bác

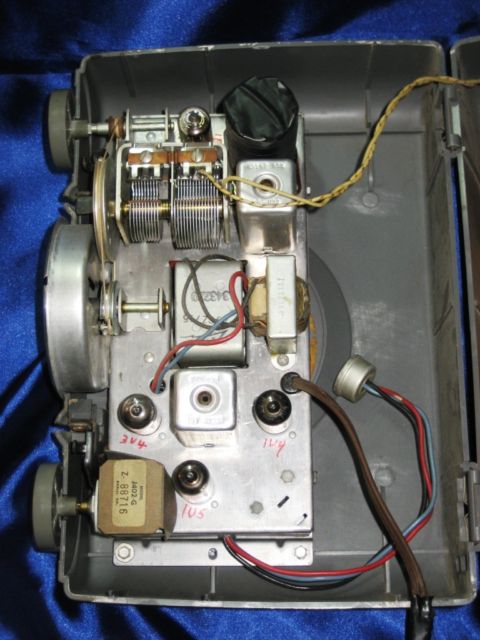

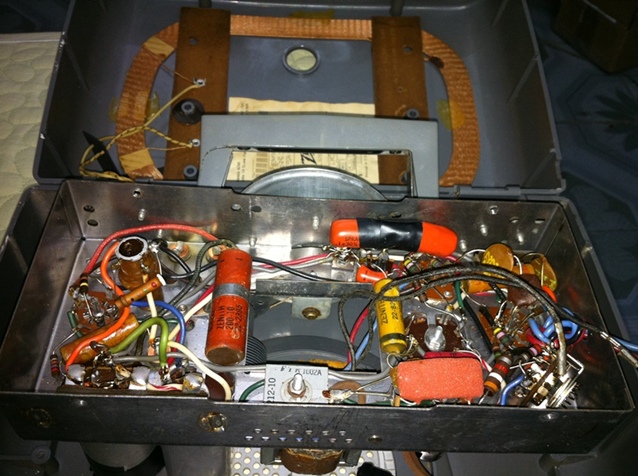

Hình ruột con radio nhà em đây, các Bác chỉ giúp xem cần kiểm tra chỗ nào ạ, tụ xoay em sờ ngăn nào cũng kêu các Bác ạ



ơ, em tưởng toa thuốc đặc trị hôm bữa em gởi ra tới anh là giải quyết xong roài



Chưa em ơi, bắt không đúng bệnh, khả năng phải gửi lên Bạch Mai hay Việt Đức để khám và điều trị



Bác xem tạm schema này, cũng khá giống, có nó sửa dễ và gọn. Nhớ đừng chỉnh chọt gì trước khi dò tìm chỗ đứt của dây trong phạm vi phần converter (oscillation).



Dạ em cảm ơn Bác nhiều
