E mới mua đc 1 em HH Scott LK 72 mà bóng công suất bị vỡ khi vận chuyển nên E có mua 4 cai bong mới 7591A của nga ,E có đọc các bài hướng dãn chỉnh Bias trên forum nhưng E ko hiểu để làm vào cái amp của E nên E rất mong đc các Anh chị chỉ giúp E chinh ntn cho amp scott.A các ơn các Anh,chị nhieu. Kieuanh
Mấy cái amp cũ sợ mấy chiết áp với ăn "te" bên ngoài có tốt hông nên bác làm như vầy: -Lật ngửa amp coi ngay chân 5 đèn có nối với con điện trở nào xuống mass ko? - Xác định giá trị điện trở, giả sử là 1 Ohm bác chỉnh chiết áp sao cho chân 5 đèn ~ 50mV . Sau khi chạy rà vài ngày có thể tăng lên 60; 70 mV và nghe tùy tai. * Nhớ đầu tiên khoan cắm bóng bật điện k/tra đốt tim ( chân 2; 7 ---> 6,3V ) , lưới G1 ( chân 6 ) chỉnh trước khoảng âm(-) 20 V đã rồi hãy tắt điện cắm bóng.
Nghe chừng mông lung quá. Thiết bị thì quá cũ rồi, linh kiện ko còn chuẩn nữa. Theo em, để tránh trục trặc, bác đem đến thợ cho chắc
Cám ơn các bác,bác Minhhp cho E hỏi thêm E ko rành điện tử lắm nên bác có thể nói rõ hơn 1 chút đc ko,E đã kiểm tra chân 5 có 1 con trở nối với chân 6 chứ ko nối xuống mass.để đochaan số 5 là 50v vậy 1 que đo vào chân số 5 và 1 que đo kia để ơ chỗ nào vậy ( xin lỗi các bác vì E ko hiểu gì nên hỏi cho rõ để làm) và khi đo chân số 6 cũng vậy 1 que chân 6 và que kia ở đâu?. E cám ơn bác nhiều Kieuanh
Bạn cứ cắm bóng vào và cho chạy thử đi. Nếu nghe mà không có dấu hiệu bất thường gì thì cứ để nguyên mà chơi. Theo tôi là không sao đâu vì chỉ là bị vỡ bóng thôi chứ không phải hư hỏng mạch điện và linh kiện. Ở Schematic của Scott LK 72 có biến trở nhưng chỉnh cân bằng giữa hai đèn với nhau của từng kênh, bạn không điều chỉnh trừ khi đã bị thay đổi mới phải chỉnh cho cân bằng giữa hai đèn 7591. Điều chỉnh là việc của dân làm kỹ thuật, bạn không có chuyên môn này quả là khó thật nhất là bạn hình như ở nửa bên kia quả đất thì phải nên càng khó. Còn Schematic nó đây : http://hhscott.com/pdf/fs/LK72A.JPG còn thêm nữa đây http://hhscott.com/database/vhhs_00011.html
Gửi bác cái schematic của Scott LK72 để bác xem trước. Ảnh lớn không up được, bác down load theo link này : http://www.falconeddystudios.com/images/ScottLK-72A.jpg Để chỉnh lại bias khi thay bóng công suất cũng đơn giản thôi. Em sẽ chỉ bác ở bài post tiếp theo. Goodluck

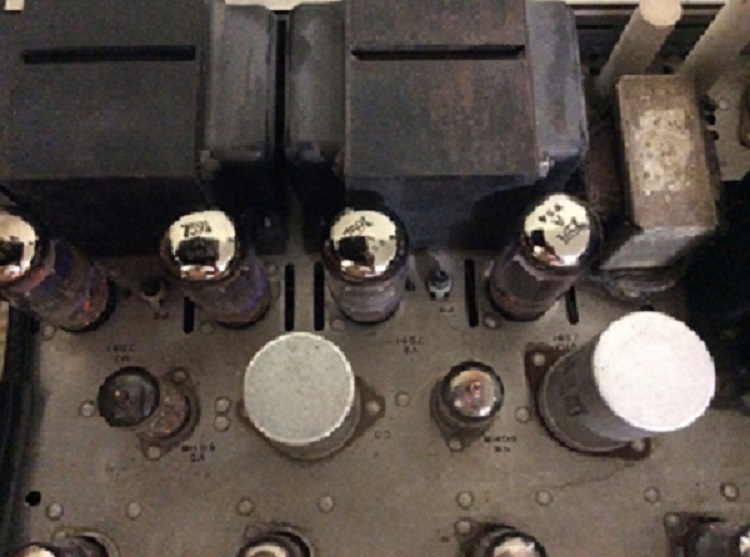

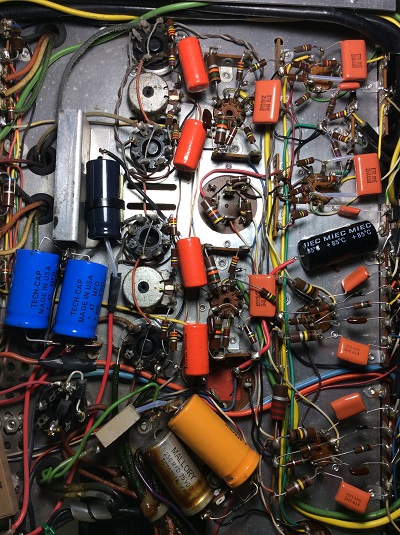

Theo sơ đồ này thì thấy cầu nắn bán dẫn cùng mạch lọc cấp nguồn âm -45 V cho mạch chỉnh bias gồm biến trở 500K và cặp đôi các điện trở 270K, 330K nối với cực G của các đèn 7591. Tạm thời coi các đèn là tốt và cân nhau, biến trở 500K được đặt chính giữa; khi đó điện áp đặt vào các lưới cỡ - 18 V và dòng DC qua mỗi đèn vào cỡ 35 mA; khi điều chỉnh chiết áp thì điện áp tại G có thể thay đổi trong khoảng từ - 14 V đến -25 V, dòng tĩnh qua mỗi đèn sẽ tăng giảm tương ứng. Khi thay đèn mới, cần kiểm tra mạch nguồn cấp áp - 45 V này; tạm thời chỉnh vị trí chiết áp D.C. BAL vào giữa, nếu chiết áp này bị lỗi sẽ dẫn đến việc mất áp âm cấp cho G của một hoặc cả hai đèn và dẫn đến... Chiết áp D.C.BAL được điều chỉnh để áp xoay chiều ra loa là nhỏ nhất (chú ý khi điều chỉnh cần bỏ đèn đảo pha 6GH8 ra khỏi mạch)! Chiếc LK72 này, trong ảnh đèn nắn nguồn đã được thay bằng 2 diode? Em chưa dùng ampli này, chỉ là xem ở đây: (cách chỉnh ở mục 5 của trang 62) http://www.hhscott.fr/SCOTTLK72.pdf Dòng tĩnh qua mỗi đèn 7591 của LK72 vào cỡ 35 mA được xem ở đây: http://hhscott.com/cc/fixed.htm
Xin lỗi bác chủ topic! Bác nào tra được cái schematic của amp Cary CAD 572SE thì cho mình xin với ạ. Thanks các bác nhiều!
1 , Trước nhất E xin cám ơn bác Tuantranphu,E nghe theo lời của bác cứ cắm vào và nghe thôi ,nếu ko may mà hỏng thì khi nào có điều kiện về VN sẽ kiếm bác bắt đền ,bác nói ko sai E là người ( giữa Mạc tư khoa mà nghe đc câu hò Nghệ Tĩnh ) HIHIHI .E đã cắm bong và nghe thử vì bị vỡ có 1 cái nên E thay thử có 1 bên để có cái so sánh giữa bóng mới và cũ khác nhau ntn.sau khi thay thì kênh thay đèn tiếng khác quá nhiều ,quá là hay,sau đó E cắm hết cả 4 cai vô nghe thì ko còn gì để nói nữa. 2. E cám ơn bác Virgo và bác VintageTube E sẽ làm theo hướng dẫn của các bác ,E đã đọc những gì mà sách nói ( nếu cái máy này mà chưa sữa chữa thì cứ cắm vô mà chơi,nhưng vì máy này đã thay biến áp nguồn và bỏ đèn nắn nguồn thay bằng 4 con diot rồi) cho nên E sợ người sửa đã chỉnh lại bias .chinh vì vậy E muốn chỉnh lại mà thôi. 3. như trên E đã viết mà các bác chưa trả lời cho E cách đo điện áp ở các chân đèn ntn.bởi vì E ko dành về điện tử nên E phải hỏi kỹ ( thí dụ chân 2 và chân 7 của đèn chạy AC 6,3V thì cứ đặt que đo vào 2 chân đó ) nhưng nếu E muốn đo điện áp lưới chân số 6 thì 1 que đặt vào chân 6 còn 1 que kia đatf vào chỗ nào ( các bác đưng cười E nhé ),E chờ tin các bác,. Kieuanh
