Các bác giúp em nghịch với DHT: G811 SE và GM70 SE

Kính chào các bác.
Sau khi hoàn thành mấy con tube pushpull: EL34PP, 6p14PP, em muốn có một con SE để trong nhà cho nó có nếp, có tẻ.
Em cũng lang thang và đọc một số ý kiến các cao thủ cho rằng "nghe tube DHT là đã nhất"

Vì lý do là loa của em loa cỏ, độ nhạy cũng khiêm tốn, nên em quyết định ráp SE cũng phải dùng bóng cỡ ... sumo, chứ mấy con chim chích với chim ưng, em cũng thử ráp nháp qua 6p3c-e rồi, tiếng nó ... yếu, ko kéo nổi cặp loa cỏ có độ ì khá lớn của em.
Với lại em thích quả nó sáng như bóng điện sợi đốt Rạng đông nên chắc là mần quả DHT to to tý.

Em cũng nghĩ đến GM70 rồi, nhưng mà hiện tại ngân sách hơi eo hẹp, nên chắc là Gờ mờ để sau này khi có điều kiện sẽ nghịch.
Với tiêu chí hiện tại của em là "Chế biến, xào nấu những món mà nguyên liệu nhà trồng được hoặc có sẵn, để đảm bảo vừa có cái ăn qua ngày (thỏa mãn máu DIY), vừa không bị thâm hụt ngân sách vì ... máu DIY", em mò lên đây, nhờ các bác ủng hộ và giúp đỡ em nghịch phát G811 SE, vì em đã có sẵn cặp bóng G811 của anh Hai.

Tình hình em đang có:
- Bóng nắn: 5u3c phiến đen; 6u4c (có thể dùng nắn riêng cho mở đầu và tầng lái); 1n4007 cũng ... phiến đen nốt :lol:
- Bóng mở đầu: 6j32n; 6c3p-dr; 6h1p-eb; 6h2p-eb; 6h8c; 6h9c; 6h7c; ecc82; 12au7; 6j52n; 6e5p
- Bóng công suất nhỏ và vừa dùng làm lái cho G811: 6p3c-e; 6p6c (6v6); 6p19c; 30p1s
- Bóng công suất: G811
- Biến áp nguồn 420V-0-420V/180mA. Nguồn đốt tim cho G811: 6.5V/8A x2 cuộn

Em đọc thì thấy các cao thủ nói Bóng 811A cũng thuộc loại tương đối khó lắp. Nó là đèn lưới dương 3 cực đốt trực tiếp. Nếu muốn khai thác được công suất lớn và bass tốt, cần phải có nối tầng. Nếu không dùng nối tầng có thể dùng các đèn công suất trung bình đẩy ở katot, tuy nhiên nếu đẩy katot thì công suất khai thác được sẽ bị hạn chế đi nhiều.

Như vậy, đơn giản nhất thì có 2 kiểu ráp cho những bóng lưới dương như G811, đó là dùng biến áp nối tầng hoặc nối tầng trực tiếp qua cathode của những bóng công suất trung bình phải ko ạ?

Em đã từng ráp nháp G811 theo mạch của Akairo, dùng 6h8c mở đầu, lái bằng 6p6c, nối thẳng cathode 6p6c đưa vào lưới 811. Nhưng em thấy nó không xuống sâu được, công suất cũng hạn chế, âm thanh và nhất là khi em nắn cầu diot 25A, lọc tụ hơn 10.000 uF thì đốt tim chỉ còn 5.5V, do cuộn đốt tim của em chỉ có đc 6.3V/5A, nên nghe kiểu gì cũng ù rất to, kể cả đốt AC và DC. Em tháo ra ko chơi nữa.

Bây giờ em khởi động lại, đã quấn xong đốt tim 8A, sau nắn cầu và lọc, cắm bóng G811 vào điện áp đo được là 6.4VDC, chuẩn!

Tình hình là bây giờ em đang chưa biết nên ráp theo kiểu gì.
Nếu ráp không dùng biến thế nối tầng, thì nên dùng đèn gì để lái cho nó ra tiếng bass và âm thanh nghe hay vậy các bác?
Nếu dùng biến thế nối tầng, thì phải dùng biến thế như thế nào ạ? để em còn nghĩ cách mà ... quấn. Cái này nan giải à nha.
Thanks các bác



Re: Các bác giúp em nghịch với G811 SE với ạ

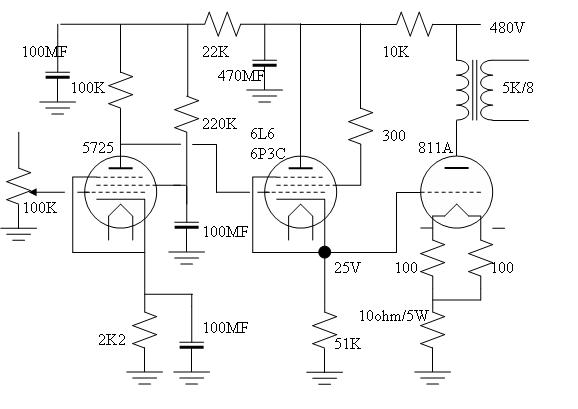

Bác làm theo cầu hình này đi: 5725 (chạy 5 cực) - 6P3C (6P6P-6V6...) xuất cathode nối trực tiếp vào lưới G 811 đã có người làm chạy rất tốt. (VG1 của 811 là +20V)



Re: Các bác giúp em nghịch với G811 SE với ạ

Chào bác newpower.
Em có lang thang và cũng thấy bác có nói về mạch 811SE.
Cấu hình bác nói đến có phải tương tự mạch này ko ạ?



Re: Các bác giúp em nghịch với G811 SE với ạ

Đây chính là mạch mình đã đưa ra cho 1 newbie làm nghe rất tốt. Bạn có thể thử vớ OPT 3K5/8 0hm



Re: Các bác giúp em nghịch với G811 SE với ạ

Cục nguồn của em có cao áp là 420V-0-420V/180mA
Em dự là mỗi bóng G811 cho nó ăn 100mA/bóng.
6p3c-e, với áp lưới G811 là 20-25V thì mỗi bóng ăn 15mA
Tầng đầu thì em ko có 5725, em chỉ có 2 loại bóng 5 cực là 6j32n và 6j52n, nên nhiều lắm là 5mA mỗi bóng
Như vậy là tổng dòng ăn tầm 240mA cả máy.

Vậy là cục nguồn cao áp của em, nắn điện toàn kỳ, lọc choke và tụ thì OK.

Nếu em nắn đèn, thì cao áp B+ cũng tầm +420VDC, dòng 240mA thì 5u3c cũng gắng được, ko vấn đề gì.
Em chỉ có băn khoăn là đối với lão G811, lưới dương, cao áp tính bằng kV như rứa, em chạy có 420VDC nó có ... xìu quá ko các bác?

Còn phương án nữa, nắn cho phần tiền và phần lái bằng bóng nắn, còn tầng công suất thì nắn diot. Khi đó cao áp B+ cũng có thể đạt được tầm 520VDC. Nhưng phương án này em đang ... oải, vì phần nguồn sẽ gấp đôi, mà tụ lọc uF cao, volt cao hơi khó kiếm.



Re: Các bác giúp em nghịch với G811 SE với ạ

Nếu chạy áp cao thì tiếng gắt lăm bác cứ thử sẽ biết ngay thôi



Re: Các bác giúp em nghịch với G811 SE với ạ

Em sâu hàng mấy thứ của dự án này để cập nhật tiến độ khoe các bác:

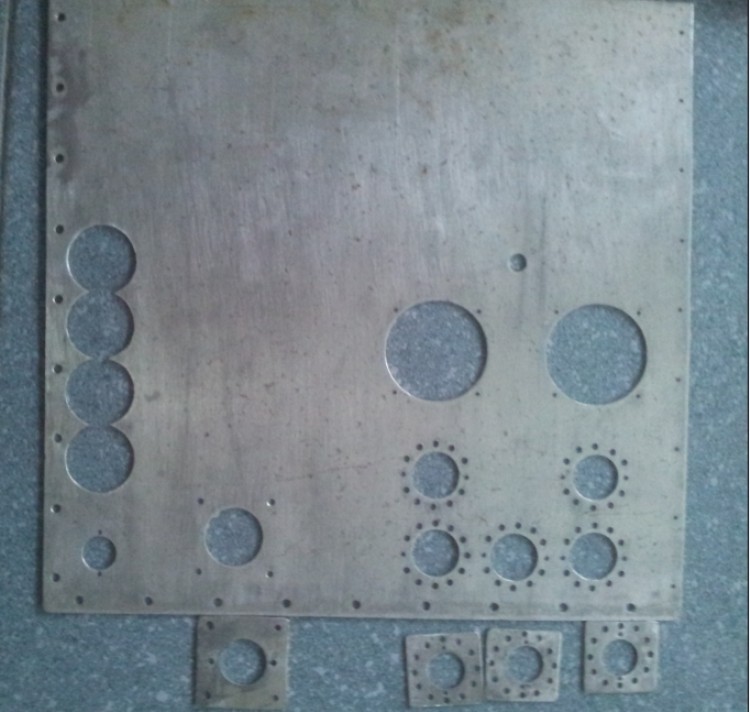

Cuối tuần vừa rồi vừa cắt miếng nhôm 2 ly và khoan lỗ làm mặt chasiss

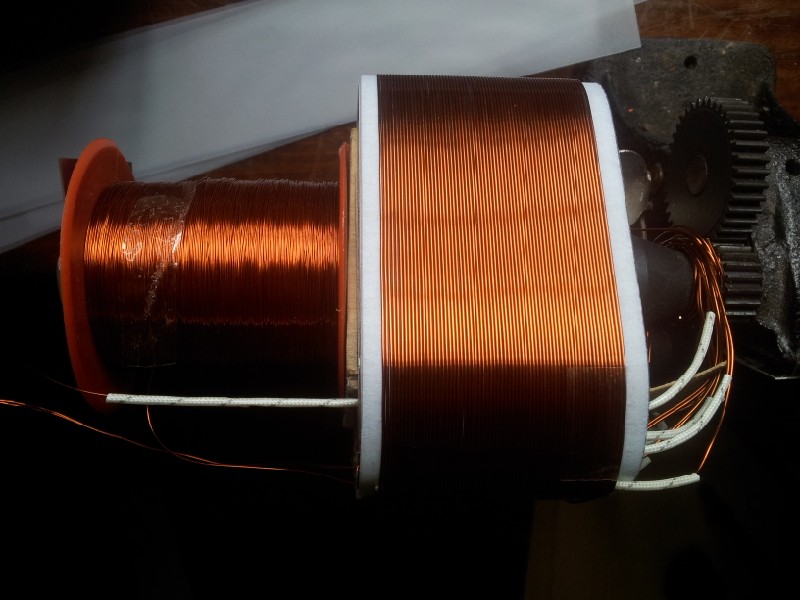

OPT đang quấn cục thứ 2 :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

Rock kiếm đâu được nhôm mà làm nhanh vậy.
Chúc mừng.
P/s: có còn nhôm không, hay mua ở đâu thế?



Re: Các bác giúp em nghịch với G811 SE với ạ

bác này quấn opt giống tango quá.ngay hàng thẳng lối..
cơ mà cái máy quấn bác không cố định ốc vít vào thì làm sao mà quay được nhể?



Re: Các bác giúp em nghịch với G811 SE với ạ

Hì cái lỗ đó là cái lỗ tra dầu mà bác :lol: :lol: :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

nó là cái lỗ bắt vít đấy bác.cái máy quay này e cũng có mấy cái lận cơ nên biết.



Re: Các bác giúp em nghịch với G811 SE với ạ

Đơn giản là trong hình có 2 lỗ lận, một lỗ trên, một lỗ dưới :lol: :lol: :lol: !



Re: Các bác giúp em nghịch với G811 SE với ạ

bác chỉ dc cái nói dúng hui :lol: :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

chết cười :lol: :lol: :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

Dạ, cháu đi đồng nát kiếm đc cái nắp rương, niên đại ... Bảo Đại, về cắt ra làm đc cái mặt và còn 1 miếng nhỏ, cháu cắt ra và khoan mấy miếng tap bắt chân đèn, vừa hết bác ạ.
Để khi nào đi đồng nát thấy nhôm dày dày, cháu nhặt giúp bác.

Nhôm mềm nên ... khoan dễ và nhanh bác ạ.
Cơ mà tuy dày 2ly nhưng lại yếu, và con này toàn biến áp khủng, nên cháu đóng khung sườn có trụ lực cho những vị trí có biến áp để chống vụ cong võng rồi :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

Bác nói em quấn giống tango, em mới biết là tango nó ... quấn như thế, :lol:
Từ bé đến giờ em mới chỉ đc nhìn cái biến áp tango qua dung nhan, chưa đc tháo áo váy em nó ra khám phá lần nào :mrgreen:

Đùa tý chứ em hay quấn biến áp bằng tay ... không. Chưa sử dụng mô tơ lần nào, tới đây em cũng đang có ý định ... thử thiết kế cái mô tơ, để quấn choke cho nhanh, còn OPT, em vẫn thích chăm chút tỷ mỉ từng lớp, mỗi ngày quấn có vài lớp dây thôi hà, rồi lại kiếm thứ khác chơi, ko ngồi miệt mài mấy tiếng đc

Còn cái máy của em, em chưa khi nào bắt ốc cố định cả, cứ để vậy, quấn có sao đâu bác :mrgreen:


Về tiến độ mần con này, em đang ngâm cứu mạch.
Em ko có 5725/6AS6 như mạch bác newpower rì viu, với lại nối tầng trực tiếp từ a-z em cũng chưa quen lắm, nên chắc là em nối tụ từ tầng đầu qua 6p3c-e vậy.
Em chỉ có 2 loại bóng 5 cực làm pre là 6j32n với 6j52n, cơ mà con 6j52n này thì em chưa biết dùng thế nào, sợt mạch cũng hiếm, nên em quay ra ngâm cứu mở đầu bằng 6j32n (tương đương EF86).

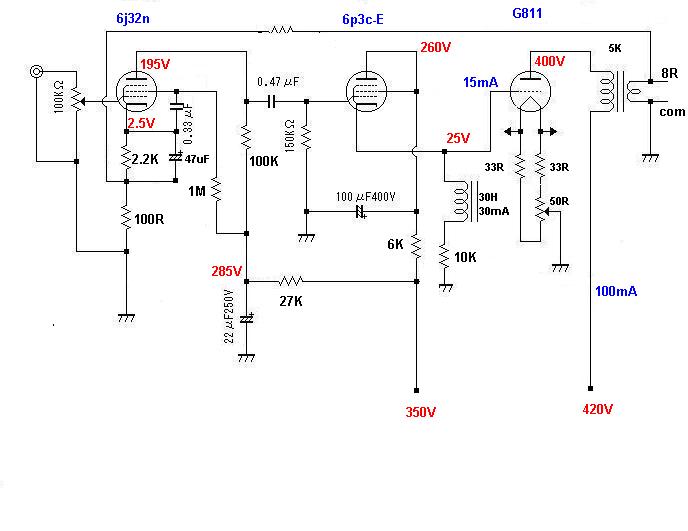

Em post cái chêma, các bác đi qua đi lại ném cho em vài cục đá (tư vấn) để em ... lấy về xây nhà (hoàn thành G811SE)
p/s: Có bác nào đã thử 6j52n làm mở đầu preamply, cho em xin cấu hình phát, để em thử :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

Dùng 6j52 đi em !
Sớt mạch D3A tube !
Xem tạm cái thùy linh :
http://www.audioasylum.com/forums/magne ... /9661.html



Re: Các bác giúp em nghịch với G811 SE với ạ

Thanks bác.
Em sợt thì thấy toàn là mạch cho phono, RIAA gì gì đó. hix

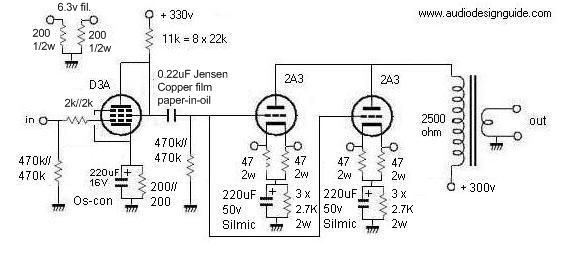

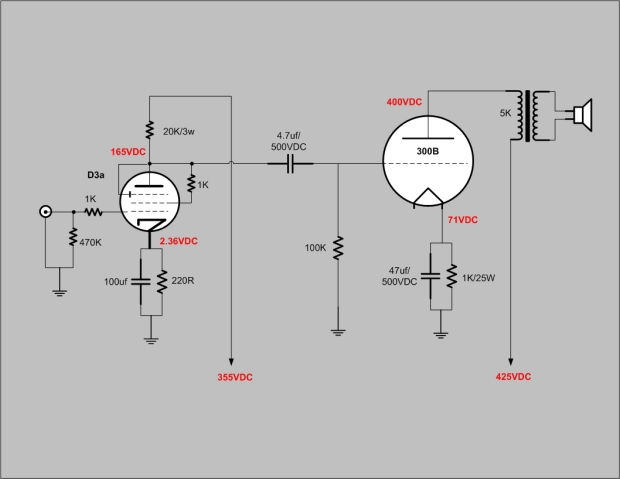

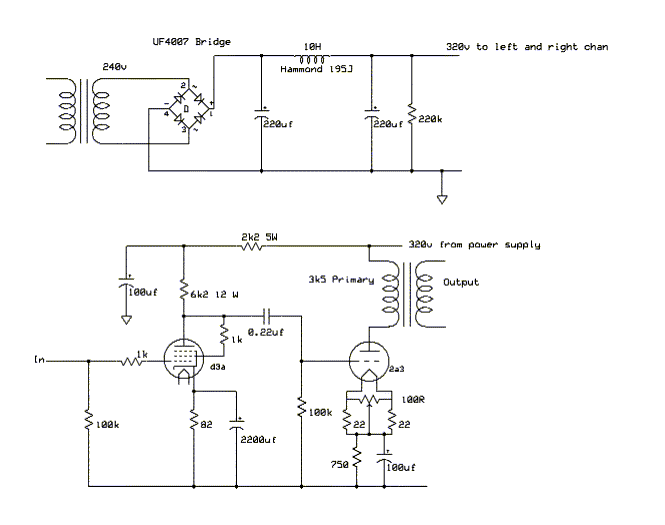

Em mò đc 3 cái mạch dùng làm pre cho tube amp, em toàn thấy chạy ở chế độ 3 cực.
Em pót lên, các bác xem giúp em nhé, em nên mần mạch nào cho amp của em?



Re: Các bác giúp em nghịch với G811 SE với ạ

bác rock0em_h_x dệt đều tay ...nhìn đẹp thật



Re: Các bác giúp em nghịch với G811 SE với ạ

Cụ quấn đẹp.
Tuy nhiên cái vỏ bọc đầu ra của dây hơi to so với dây quấn (CU). Nên dùng nhiều cỡ vỏ để phù hợp với từng loại dây khi cho ra đầu dây nhìn sẽ khác đấy cụ Rock.



Re: Các bác giúp em nghịch với G811 SE với ạ

- Cái vụ dùng 6j52n làm mở đầu, nối thành 3 cực chơi hả các bác?

- @ bác Cungdhv: Dây đó là bọc nhỏ nhất rồi bác ạ, cháu ko tìm thấy ngoài chợ dây nào nhỏ hơn, mà dùng cũng ok bác ạ

- Thấy các cụ khen, mần em nổ mũi ... đêm qua có ý chí quấn một mạch 4 lớp sơ cấp và 2 lớp thứ cấp :lol:
Chỉ còn 3 lớp sơ cấp nữa là xong cặp OPT, cuối tuần sẽ ngâm vécni lõi và hy vọng 2 ngày thứ 7 chủ nhật tới sẽ xong cái vụ chasiss

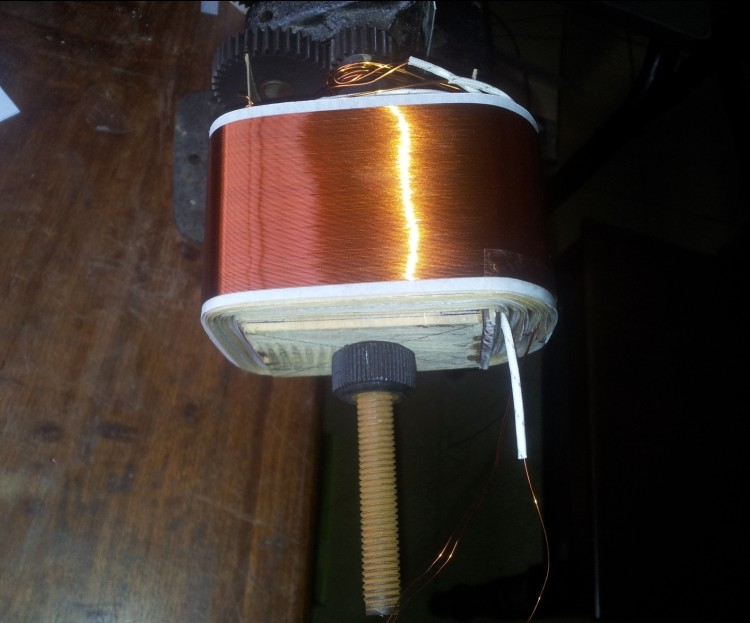

Em lại sâu hàng cục OPT, hiện đang ở lớp thứ cấp số 4 :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

Đánh dấu để theo dõi bác làm, tối nay em cũng bắt đầu quấn . .



Re: Các bác giúp em nghịch với G811 SE với ạ

Cổ vũ tinh thần anh Rốc phát. Mạch này cắm 6J52 nâng B++ lên chút (khoảng 350V) giảm trở tải xuống khoảng 33k, giảm thoát K xuống khoảng 220ohm. 811 anh nâng B+ lên chút đỉnh, 420 hơi non ạ



Re: Các bác giúp em nghịch với G811 SE với ạ

Bác Newpower cho em hỏi Uak cây 5725 trong mạch này < 25V ạ



Re: Các bác giúp em nghịch với G811 SE với ạ

Thanks cu Hoàng
Ơ ... nhưng mà cu Hoàng đang nói đến 6j52n hay 6j32n theo mạch của mình vậy?

Đang theo chỉ dẫn của Đại hiệp nờ mờ, tìm mạch D3A để ép thằng 6j52n chạy, cơ mà đang mông lung, chưa biết dùng mạch nào. Đang thắc mắc sao mấy cái mạch làm pre của con 6j52n mắc 3 cực mà trở tải Ra bé thế, cứ toàn 6k với 11k, đủ gain ko biết? :cry: , thấy Mu con này tận 250 lận
Đợt trước cũng theo đại hiệp mách nước, đã chuẩn bị tụ lọc vài k uF, rùi kiếm cục common choke trong nguồn máy tính để làm mạch lọc đốt tim cho G811 rùi.

Cao áp ... thấp hả? chỉ còn cách dùng cặp bóng 1N4007 thôi, bóng 5u3c chỉ có thể cho B+ 420V thui hà. (cao áp thứ cấp max 420V-0-420V mừ). Phương án nắn diot tăng B+ em sẽ thử sau, để so sánh, chứ trước mắt sẽ dùng 5u3c thoai.

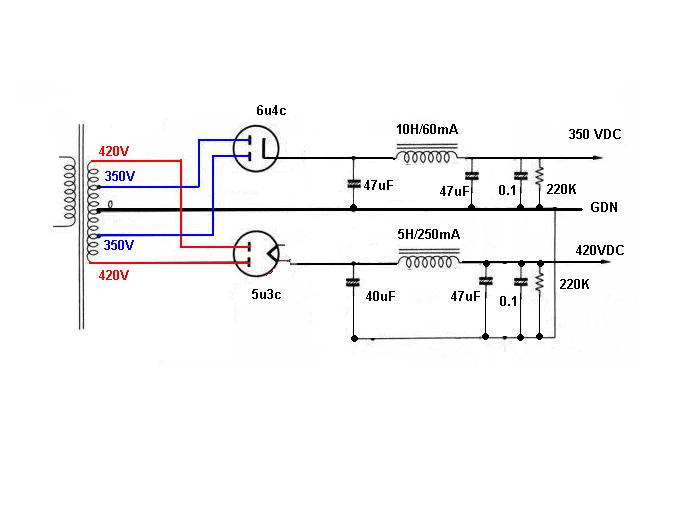

Nhân tiện em pót cái mạch nguồn: Vì nghe khuyến cáo con 811 hệ số khuyếch đại rất cao, nên em sẽ làm kỹ phần nguồn cho cả pre + driver và power, tránh ù xì nhiễu đến hết khả năng có thể.
Và để giảm tải cho 5u3c, em cắm vào thêm 1 cây 6u5c, dùng nguồn đốt tim chung với nguồn đốt tim tầng đầu.
Đây là ... âm mưu của em, các bác cho ý kiến với ạ:
