Các bác giúp em nghịch với DHT: G811 SE và GM70 SE

Re: Các bác giúp em nghịch với G811 SE với ạ

Vâng, em sẽ thử ạ, vẫn để áp lưới là 25V, chạy dòng 100mA phải ko bác?



Re: Các bác giúp em nghịch với G811 SE với ạ

Vậy cám ơn bạn rất nhiều.



Re: Các bác giúp em nghịch với G811 SE với ạ

Đúng thế áp lưới cứ chỉnh sao cho dòng 811 100mA là được. Biện pháp hiệu quả là gắn một mắt lọc RC để thay đổi nguồn cấp cho 6P3C, R càng lớn thì áp cấp cho 6P3C càng nhỏ làm dòng 811 càng nhỏ



Re: Các bác giúp em nghịch với G811 SE với ạ

Em làm lõi giấy bìa cứng, hoặc bác kiếm đc tấm fíp cắt ra theo kích cỡ lõi Fe, chừa ra 1cm để sau này vô Fe, sau đó làm cái trụ bằng gỗ, khoét lỗ vừa đường kính trục máy quấn (phi 10), và thế là quấn thôi
Em cũng quấn bình thường, giấy cách lớp 0.05mm, giấy cách sơ thứ 0.25mm (đối với OPT có lõi Fe to), cứ thế là rải dây thôi, muốn ngon nữa thì lớp đầu với lớp cuối của cuộn dây (ví dụ P1, P2 ... S1, S2) bác cắt miếng băng dính mỏng, dán dây đồng vào cái giấy lót, chỗ ngoài biên ấy. Riêng em quấn tay, quấn chặt và đều thì ko cần dán băng dính, nó cũng ko bong, ko trầy ra, vì múi dây ra đã được bẻ vuông góc, cách điện tốt và lớp dây sau đó đè lên, chắc nịch, có lôi cũng ko xe dịch tẹo nào

Em sẽ thử tăng lên, tăng cả tầng công suất và 2 tầng đầu hả bác?

Mình dệt theo sơ đồ của cụ Ty Bờ Lu, sơ đồ OPT SE 2.5k-5k/8ohm-4ohm trên Fe lưỡi 38
chỗ thoáng à? hai bên cửa sổ ... một đàn trâu vẫn chui lọt :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

Khi nào rảnh, cụ thử quấn 1 cục, tính toán số lớp số vòng, sao cho không suy hao dải trên, sơ cấp quấn quanh khoảng 4500vòng, 30H hơi non với cụ 811 hay nói cách khác cụ 811 hơi quá sức với cục opt đó ạ :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

Tăng lên, riêng phần cs tăng lên cả ngàn uf vẫn được mà



Re: Các bác giúp em nghịch với G811 SE với ạ

,

Bác Rốc quấn theo sơ đồ của bác TeaBlue vậy là 2592 vòng đạt 30 H nếu quấn 4500 vòng sẽ được 90 H, sao giữ vậy ta? tôi đang tính toán để quấn opt cho gm70 sao cho đạt từ 40 - 45 H, không biết có ổn không? mong các bác chỉ giáo.



Re: Các bác giúp em nghịch với G811 SE với ạ

chào bác ROCK dự án 811 của bác tới đâu rồi.e cũng đang dự tính vọc loại này.chưa có kinh nghiệm nên hơi ngại.mọi vấn đề chắc nhờ bác chủ tư vấn hướng dẫn thêm.
-nghe mọi người nói làm con này khó trị nhất là bệnh ù è.kg biết bác sao. :?:



Re: Các bác giúp em nghịch với G811 SE với ạ

Món ù ỳ này, bác cứ vịn bác "Phuongdongnat" là sẽ có toa ngay!



Re: Các bác giúp em nghịch với G811 SE với ạ

-cảm ơn bác chỉ đểm. e sẽ lhệ nhờ bác ấy chỉ dẫn thêm.
thân



Re: Các bác giúp em nghịch với G811 SE với ạ

Báo cáo các bác là G811 của em bấy lâu nay còn vứt xó, chưa mod được gì, vì em chỉ mần đc vào thứ 7 và chủ nhật
Mà cả tháng nay, cứ thứ 7 với chủ nhật là em toàn vướng vào những việc ... ko thể ko làm.
Đêm về vừa nghe nhạc vừa mod lại phần nguồn âm, em định mod cái nguồn âm cho nó đàng hoàng, đĩnh đạc rồi khi đó test G811 mới chính xác đc

Em sẽ báo cáo các bác sau khi mod. :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

Chào các bác!
Sau một thời gian chọt mạch đủ kiểu nhưng vẫn ko ra đc tiếng bass cho đúng nghĩa "dải trầm", lại ngó thấy cái chassis gớm quá, em quẳng luôn con 811 vào góc, tháo bóng ra bỏ vào hộp và ... cất vào tủ.
Vậy là vẫn chưa có con SE nào nghe tạm :lol:

Em quay sang mod lại nguồn âm cho ... bớt tính tạm bợ của nó. Và âm thầm đi tìm bí kíp cho 811SE của mình.
Và một ngày đẹp trời, hoa nở đầy vườn, nắng rơi đầy sân, gió thướt tha ngoài hiên, em nhận ra rằng nguyên nhân ... ở cục OPT.

Em lại hì hục tháo Fe, tháo dây, tháo trạm và quấn thêm 1 lớp thứ cấp và 560 vòng sơ cấp nữa - như cu Hoàng gợi ý . Và quan trọng nhất là mần thêm cuộn cathode feedback - níu áo níu quần 1 cao thủ trên vnav và được bác ấy mách nước: muốn trầm à? - cathode feedback OPT
Nhưng mà dạo này em nhác quấn quá, nên em mới quấn đc có 1 cục, rồi lại vào Fe, hàn trạm.

Thấy cái chassis ngày xưa nhìn đỡ gớm hơn cái mới làm, em lại ... tháo chân đèn bỏ sang. Nhìn vẫn gớm.
Vì cái cũ ngày xưa khoét 1 lỗ chân octal dùng 1 quả 6sn7 làm mở đầu theo mạch akai, nên lần này em sẽ dùng 6sn7 mở đầu, chỉnh lại tầng lái cho phù hợp 6p3c-e

Em đang cắm tạm 6h8c để test mạch, mai mốt ổn định sẽ cắm 6sn7 (thủ đc 1 cặp của bác Vũ ĐN rồi :mrgreen: )

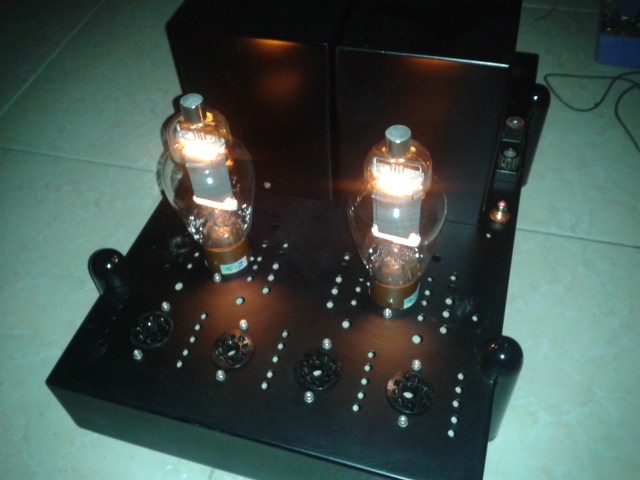

Em đang chạy thử 1 kênh, và kết quả là:
- ko có ù xì gì hết, vì em lần này lọc DC đốt tim cho 811 rất kỹ, áp dụng cái mạch dùng common mode choke của Đại hiệp gầm tủ cho, thêm cái cuộn cathode feedback, trị ù ngon lành. Thêm nữa, cái biến áp đốt tim 811, em quấn thêm mấy cái màn chắn tĩnh điện theo tư vấn của bác bacuc thì coi như trị hum 811 đã hết thuốc với em.
- chạy cao áp thấp như bác newpower tư vấn, em chạy B+ 360V
- đã tìm thấy ... tiếng bass rồi, dải trầm đã xuống đc, ko còn tưng tửng như bữa trước, có thể do em vui quá hay sao mà em nghe thấy tiếng trầm ... đã ở mức chấp nhận đc, ko còn cái cảnh trên mặc comple thắt cà vạt, dưới mặc quần đùi đi dép tổ ong nữa. Nói chung là với tai trâu + loa cỏ dày màng của em thì ... tạm ổn

- Nhưng... lại nhưng: máy thiếu gain trầm trọng, vặn max volume mà chỉ vừa nghe, ko đc to mồm méo miệng như trước. Em cũng đoán đc lý do: dùng 6sn7 gain thấp làm bóng mở đầu, lại có cuộn cathode feedback nối ngay dưới bóng công suất, thì gain bé là đúng rồi. Cơ mà đây là lần đầu tiên em ráp xong, đóng điện lần đầu mà ... văn max volume nó ... ko méo :lol:

- Phải chăng là máy cần 1 con rề?

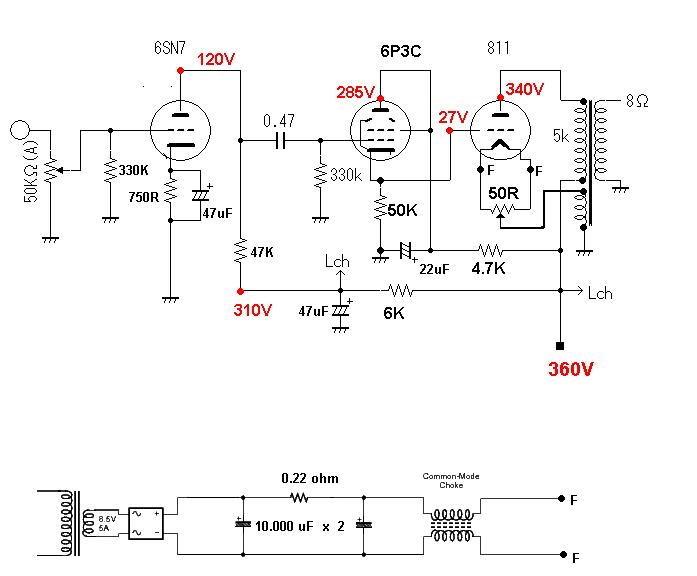

Đây là mạch của em mới mần, mong các bác gạch đá cho em để em ... chọt tiếp, để âm thanh nó tiến lên "trên mức tạm ổn". Cơ mà chạy áp thấp, có cathode feedback, 811 bỗng nhiên dịu dàng, nhẹ nhàng, mềm mại, thùy mị hơn cái vẻ hung hăng ngày xưa.



Re: Các bác giúp em nghịch với G811 SE với ạ

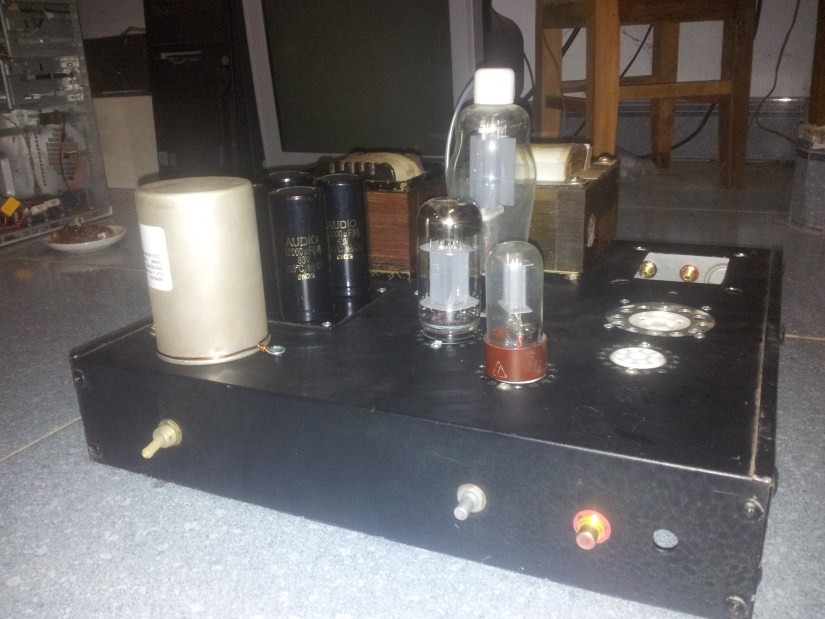

Đây là cái chuồng em dùng để nhốt 811 với tụ tị, biến áp.
Chắc đợt tới em phải chịu khó làm mấy cái chụp biến áp cho đỡ gớm. Từ đầu đến giờ toàn để biến áp ở truồng, chắc nó ngượng nên kok trình diễn hay đc :lol: :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

- Hi Bác rock0em_h_x cho em theo vụ này với nhé .
- Em đứng ngoài cửa ngó thấy bác khởi động và làm cái 811 này ngay từ những ngày đầu em mê quá nhưng .......... . và đến nay em đã kiếm đc 1 cặp, h qua em cũng âm thầm chuẩn bị lk cho nó.
- Và em cũng đã quay đc cục nguồn và đang chuẩn bị cái chuồng cho nó.

P/s; Bác chia xẻ giúp em cái vụ opt 811 của bác cho em với .



Re: Các bác giúp em nghịch với G811 SE với ạ

Thay 6SL7, (Va# 150v, I # 0.85mA, Ra 180K) cho 6SN7.

Thay 6L6WGB cho 6p3c.

Thay 811A cho G811.

Remove Rk 50k.

Luu y phase Plate winding va CF winding.



Re: Các bác giúp em nghịch với G811 SE với ạ

Tầng đầu dùng 6SN7 thì thiếu gain là phải rồi Trong mạch của mình giới thiệu dùng 5725 ở tầng đầu với gain khoảng 60 lần. Nếu dùng ^SN7 chỉ khoảng 18 lần. Hơn nữa phải có cây 5 cực thì nghe mới OK dược



Re: Các bác giúp em nghịch với G811 SE với ạ

- Nhưng... lại nhưng: máy thiếu gain trầm trọng, vặn max volume mà chỉ vừa nghe, ko đc to mồm méo miệng như trước. Em cũng đoán đc lý do: dùng 6sn7 gain thấp làm bóng mở đầu, lại có cuộn cathode feedback nối ngay dưới bóng công suất, thì gain bé là đúng rồi. Cơ mà đây là lần đầu tiên em ráp xong, đóng điện lần đầu mà ... văn max volume nó ... ko méo

còn 1 nửa 6SN7 cụ làm pre luôn là gần đủ gain, bass mạnh hơn nữa.

tư vấn như bác này .thôi bác ROCK phá sản rồi. :lol: :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

Dòng của đèn 6P3C-E hơi thấp => tăng dòng = tăng trở G1 của đèn này lên hoặc giảm trở 4,7k xuống 2,5K/3w-5w



Re: Các bác giúp em nghịch với G811 SE với ạ

Khg tăng dòng 6P3C dược vì hiện dang phân cực cho 811 27V trừ sụt áp trên cuộn CF còn khoảng 26 V là dòng 811 trên 100mA rồi. Cần tăng 4K7 thành 5K1 để giảm áp cực G1 của 811 khoảng 22V thôi



Re: Các bác giúp em nghịch với G811 SE với ạ

Mong bác chủ chia sẽ vài tám ảnh cách làm lỏi opt của bác.



Re: Các bác giúp em nghịch với G811 SE với ạ

Nếu tăng trở 4,7K =>5,1K thì dòng của 6P3C lại càng nhỏ => không được, nên nhớ đây là bóng công suất, nếu để dòng quá nhỏ sẽ thiệt hại nhiều về chất âm.
Để áp G1 không tăng khi tăng dòng, có thể giảm trở 50K xuống.



Re: Các bác giúp em nghịch với G811 SE với ạ

Dạo này em đang đói kém, chắc phương án thay bóng 6SL7, 6L6, 811 để ... dư dả rồi tính ạ. Em đang muốn sử dụng tất cả những gì đã có để mần thôi.

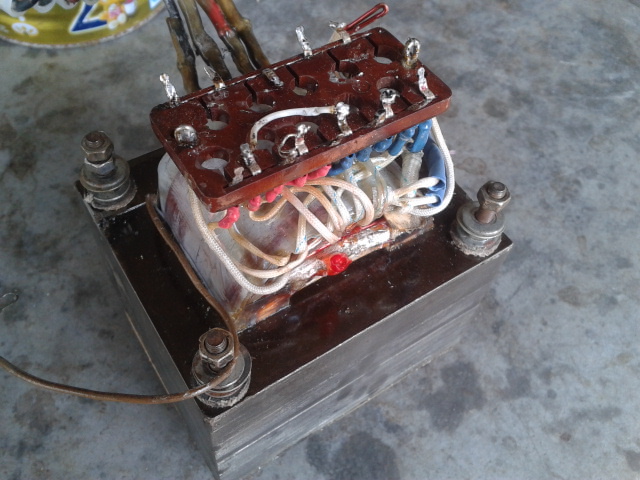

OPT thì em quấn 3080 vòng sơ cấp, 6 lớp. Thứ cấp 5 lớp. Cuộn cathode feedback em tham khảo bài post của bác Teablue, bác Bachduong và trang web gì đó có của turner, lấy số vòng =1/10 cuộn sơ cấp, quấn 320 vòng. Hình minh họa thì có ở trang 1 ạ.

Em ko dùng 5725 như dự kiến vì ... chassis ngày xưa thiết kế cho mạch Akai, dùng 1 quả 6sn7 làm mở đầu cho cả 2 kênh, vậy nên 2 quả 5725 ko biết đứng ở đâu. Nếu bí quá chắc em gá tạm nó vào bụng máy, vì bóng này nhỏ và chân cẳng cũng mi nhon. :lol:

Cuối tuần này về chắc em rã cái OPT còn lại, quấn đại quấn bừa giống như cục đã ráp. nếu còn thời gian thì ráp tạm mạch rề bên ngoài để đủ gain cho máy, nghe xem thế nào.



Re: Các bác giúp em nghịch với G811 SE với ạ

Bác newpower cho em hỏi xíu ạ:
Mạch của bác giới thiệu, với 5725 mở đầu, Ra=100K, penthode, B++ bao nhiêu vậy bác?
Thanks



Re: Các bác giúp em nghịch với G811 SE với ạ

- Chào bác rock0em_h_x !

Em cũng đang làm 1 cái ampli 811 SE mạch em định dùng là 6SL7->6V6->811 , hiện tại em vừa cho đốt tim thử 811 thì thấy nó tụt áp quá bác à, em cũng quấn cho 811 = 1 b/áp riêng với VAC = 7,2 vôn khi em nắn qua diot cầu(RBV-1506S) thì còn có 5,7(5,8) VDC thôi bác à .
- Vậy với V/ ff cho 811 thế có ổn kô bác rock0em_h_x nhỉ?

p/s; Bác chia xẻ cho em mạch đốt tim cho 811 của bác với.



Re: Các bác giúp em nghịch với G811 SE với ạ

Đó là khi đốt tim ko tải, khi bác cấp cao áp và đèn làm việc, nó còn sụt nữa kìa. Mà bác mắc tụ lọc đốt tim chưa? nếu chưa thì mắc tụ vào nó lên 6.3 - 6.5V là đẹp.
Em quấn 8.5V/8A, nắn cầu diot 25A, tụ lọc 10.000uF, khi chạy đo đc 7V, qua R - em điều chỉnh con R này về khoảng 0.15ohm và lọc ở mắt tiếp theo - tụ 10.000uF thì áp về khoảng 6.5VDC.
Ngoài ra, để giảm ù, em còn dùng cuộn common-choke trước khi đưa vào chân đốt tim 811, em chạy thử 1 kênh, ko ù. Nếu chạy 2 kênh mà còn ù thì thay con trở 0.15ohm đó bằng cục choke vài mH chắc ổn.
