Các bác giúp em nghịch với DHT: G811 SE và GM70 SE

Re: Các bác giúp em nghịch với G811 SE với ạ

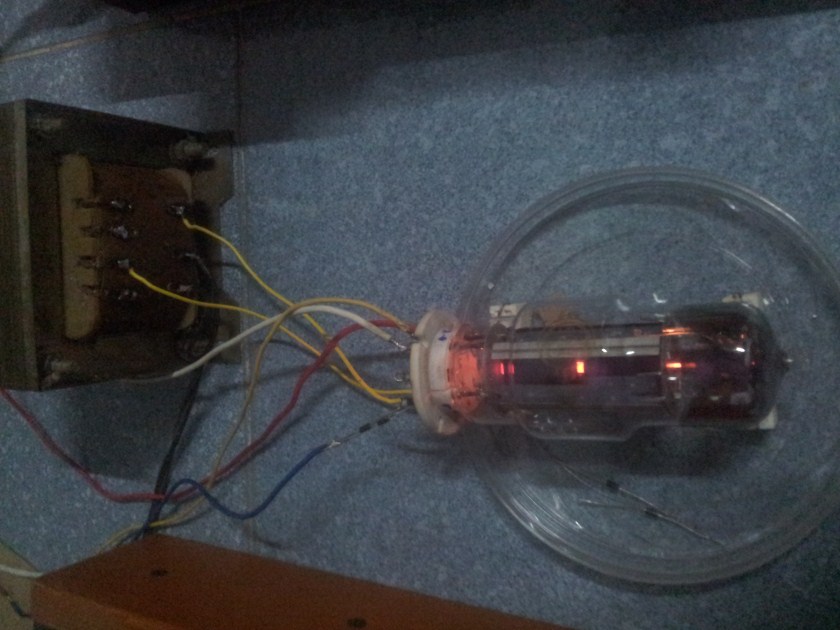

- Chào bác, em đang chạy đốt tim cho 811 đó bác à( có tải).
- em quấn 7V/4A X 2 em đang cho nắn cầu điot 15A tụ lọc (tạm 4700mF) thì em đo đc tại 2 chân ff của 811 là 5,7VDC bác à, em cũng đã lắp tản nhiệt cho điot kha kha mà em sờ tay thử mà nó nóng ghê chắc gần = nhiệt độ của 811 quá.



Re: Các bác giúp em nghịch với G811 SE với ạ

Cuộn AC bác quấn 4A thì sau khi nắn sang DC sẽ ... ko đủ dòng, nên nó sụt áp là đúng rồi ạ
Đèn 811, ăn hết 4A/bóng.
Dùng nắn cầu diot, lọc chỉ có tụ, thì Iac = Idc x 1,61 => Iac cần phải quấn = 4*1,61 = 6,44A



Re: Các bác giúp em nghịch với G811 SE với ạ

Nếu dùng FE trôi nổi, cũ, không chắc sụt áp ra răng..., quấn nung tim riêng cho DHT nói chung, em chơi trò chắc cú: 0-7-8-9-10 vac. Dây Sec em vấn loại 1.7ly trở lên. Nhằm nhò gì vài chục vòng dây
Sau này đi qua tụ tị, mắt lọc ù, choke ferit...sụt, nhiệt thoả con gà mái, kiểu gì cũng túm được em 6v3 :lol:
Chúc các bác thành công!



Re: Các bác giúp em nghịch với G811 SE với ạ

- Tối qua em phải quay lại cục nguồn khác cho 811 em dùng Fe 3.8 X7.5, và em cũng cuộn 1 cặp dây 2mm/ 8,5 VAC cho đốt tim 811.

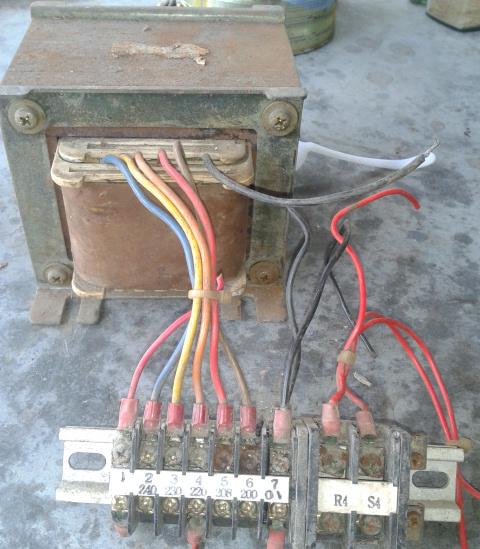

-Em lấy luôn cái này chỉ giữ lại cuộn sơ còn thứ em quấn lại .



Re: Các bác giúp em nghịch với G811 SE với ạ

Trời đất.
Bác quá ... phí phạm Fe với dây đồng đó

Bác kiếm cục Fe 32x50 là đủ đốt tim cho 2 quả 811 rồi.
Chi mà chơi cục Fe38x7,5 như thế vậy?

Để cục đó làm nguồn Sumo, hoặc làm nguồn cho 811 cũng còn dư.

Với lại bác quấn đốt tim cho 811, nếu ko quấn riêng 2 cục biến áp cho 2 bóng, thì phải làm màn chắn tĩnh điện thật kỹ, kẻo vẫn ù khi chạy 2 bóng trên 1 cục đốt tim đó bác



Re: Các bác giúp em nghịch với G811 SE với ạ

- Em quấn cục này làm nguồn cho 811 luôn bác à còn cái cục kia em để nguyên cho FD chứ kô thịt của nó nữa,
- À bác rock0em_h_x ơi cục nguồn này em cũng đã quấn cho nó 1 lượt màn chắn tĩnh điện rồi .

- Em lưu tâm cái dòng xanh xanh này của bác .



Re: Các bác giúp em nghịch với G811 SE với ạ

- Em vừa quay thêm mấy cuộn đt và ghép fe xong cục nguồn cho 811 rồi Bác Rock ơi ....... em đoán chắc là hết sụt áp rồi bây giờ em còn lo mỗi vụ ù nữa thôi .



Re: Các bác giúp em nghịch với G811 SE với ạ

Ù ... ko lo :lol:
Em chỉ lo ... ko đủ thóc để ... ù ù thôi.

Chi mà ... dây ra nhiều rứa bác? :shock:



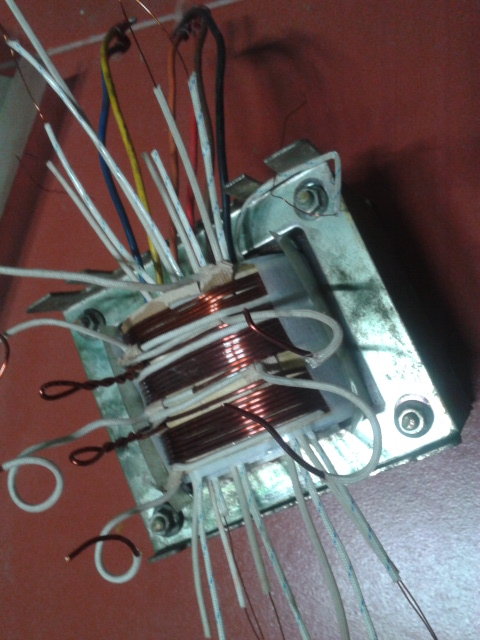

Re: Các bác giúp em nghịch với G811 SE với ạ

- Em ra nhiều đầu dây của cuộn c/áp để dễ thay đổi V và A bác à.
- Để cho dễ nghịch em đã chập đôi dây 0.39 để quấn vậy là nó có các cặp V x 2 là 150 VAC và 100 và 50 và nữa là 20 VAC .



Re: Các bác giúp em nghịch với G811 SE với ạ

Số em luẩn quẩn mãi với 811 :roll:
Trước là EF86/6P3P/811/SE, vừa qua mới vật thành công 12ax7/6P3P/811/PP.
Hôm nay vật con 3C24 mãi chửa kêu(nghi bóng tèo, do dùng hàng...phế thải). Bực cái mình, tiện có chân đèn và cấu hình na ná nhau, em tương luôn 6J8P(6SJ7)/6P3P/811/SE.
Lại là 5 Cậc mở đầu, xủng xoảng leng keng, nghe rất được!
Các bác tham khảo:
http://www.audioasylum.com/audio/tubes/ ... 15333.html



Re: Các bác giúp em nghịch với G811 SE với ạ

sơ đồ bác khá hay.
bác phile cho e hỏi e có làm bộ cấu hình như trên của bác.nhưng volume vặn tới 12h là có tiếng è trong loa. vặn max thì è càng lớn.tắt volume thì hết è.vậy nguyên do đâu bác chỉ giúp.
cảm ơn bác.



Re: Các bác giúp em nghịch với G811 SE với ạ

- Chào bác rock0em_h_x, dự án 811 SE của bác đã hoàn thiện chưa?
- Và 811 của em thì hai hôm nay đã nghịch đc đến đây rồi, hiện tại nó còn chút ù nhỏ nữa thôi là ok bác à.



Re: Các bác giúp em nghịch với G811 SE với ạ

Bác làm đẹp quá.

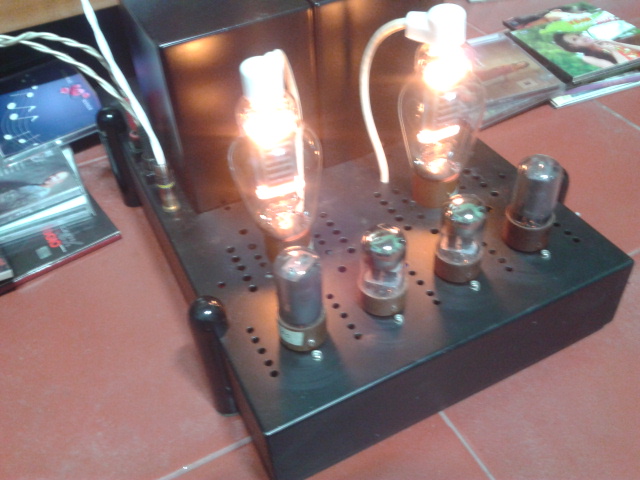

Của em thì thế này đây:
(Tuần tới chịu khó làm lại cái đai tụ cho ra hồm, rồi còn làm chụp biến áp nữa, em nản nhất cái vụ chassis :lol: )



Re: Các bác giúp em nghịch với G811 SE với ạ

Lần thứ 2, ráp em nó:

Lần này, lần thứ 3 (cha ông nói Quá Tam ba bận mừ :lol: ) được sự tư vấn của các bác, kèm theo bí kíp Cathode feedback của bác Thi Văn, em nó đã trở nên "ngoan hiền" hơn nhiều, giải trầm đã xuống đc (Giờ có thể nói là đã mặc quần âu với đi giày rồi). Dải trên, trung cao và mấy cái tiếng lóc cóc, leng keng thì đã đỡ chói gắt đi hẳn, em nó tự nhiên mềm mại, dịu dàng, thùy mị hơn ngày nào.
Ban đầu em chạy B+ 360V, sau đó em thử nâng B+ lên 410V, và em chổt B+ 410V luôn.

Nếu bác nào thấy 811 kém nhạc tính và tiếng bass nghe ko đc mềm, tiếng mid với dải cao chói gắt, hãy thử cathode Feedback 1 lần, em nghĩ các bác sẽ thấy 811 nó ko đến nối tệ đâu ạ. Đây là sự trải nghiệm của em, sau khi em ráp đi ráp lại, thay mạch, thay OPT đủ cả.
Nghe Single-Ended, và lại là bóng đốt trực tiếp - đầy cảm xúc.

Vì chassis ko đủ chỗ, em đành để lão 5u8c khủng bố với cái biến áp nguồn ở ngoài, tuần tới, hoàn thiện chassis, em sẽ đóng cho nó cái block nguồn rời luôn.
Một lần nữa, em chân thành cảm ơn các bác đã nhiệt tình giúp đỡ, tư vấn em trị em 811 cứng đầu này, giờ thì em nó coi như đã đc khuất phục, mặc dù ... em cũng ko hiểu mấy cái nguyên lý lắm, cứ thử nghiệm lần lượt các phương án, và khi nào em nó ... ngoan hiền thì em ... để vậy nghe. :lol:

p/s: Em đã thay 6h8c bằng 6SN7 WGT, hãng gì thì em chịu, chỉ biết nó đế nâu, phiến đen tuyền, trông nhỏ con nhưng đẹp hơn 6h8c nhiều lắm, hàng viện trợ của cụ niubai68 (Chân thành cám ơn cụ). Thay vào, nghe âm thanh nó có sự đổi khác, em bắt đầu nghiện chất âm 6sn7 :mrgreen: - Hix, tính em dễ dãi, cái gì cũng nghiện

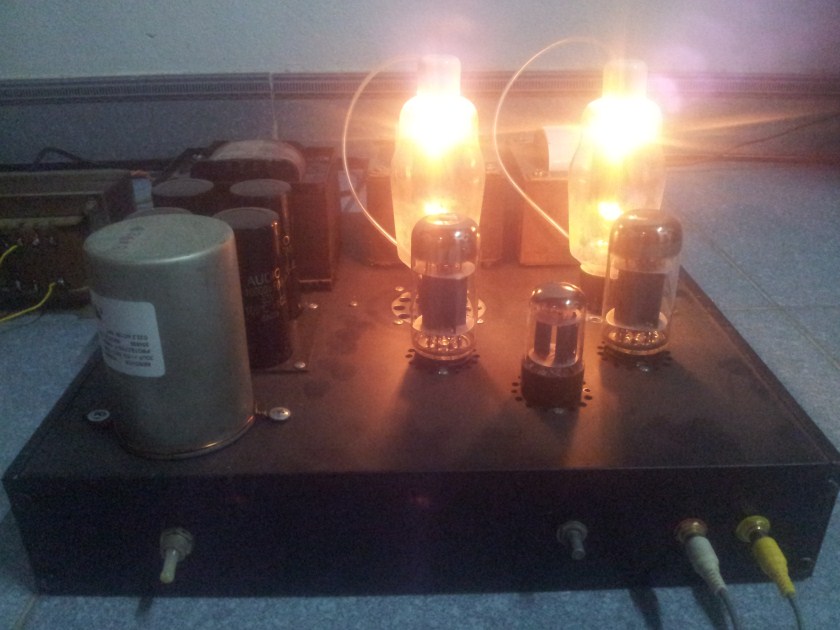

Đây là hình ảnh của đồng chí đứng đầu sóng ngọn gió:



Re: Các bác giúp em nghịch với G811 SE với ạ

Lão choa em hỏi khí không phải sao lại dư ra đôi em bóng 1N4007 cạnh quả đại bác kia ạ
Rk của 6P3C đang là nhiêu anh



Re: Các bác giúp em nghịch với G811 SE với ạ

Biến áp nguồn của mình ko có cuộn CT, ngày xưa quấn 0-20-300-360-420V/500mA, sau đó em nó ko được sủng ái vì nó ko có CT do các dự án của mình đều nắn đèn.
Bữa rồi đem ra dùng 4 con đèn nắn khủng 1N4007 để nắn nguồn test mạch cho G811.

Sau khi chốt mạch, vì còn dư quả 5u8c với biến áp nguồn có cuộn 5V/6A (ngày xưa dùng cho 2 quả 5u4g) nên lấy 2 con đèn 1N4007 với 1 con đèn 5u8c và ... nắn. :lol:
Mình thích nhiều đèn, với toàn thích đèn to, đốt tim sáng to, nên chắc là mình sẽ khét lỗ, dùng 5u8c với 2 con diot vậy.

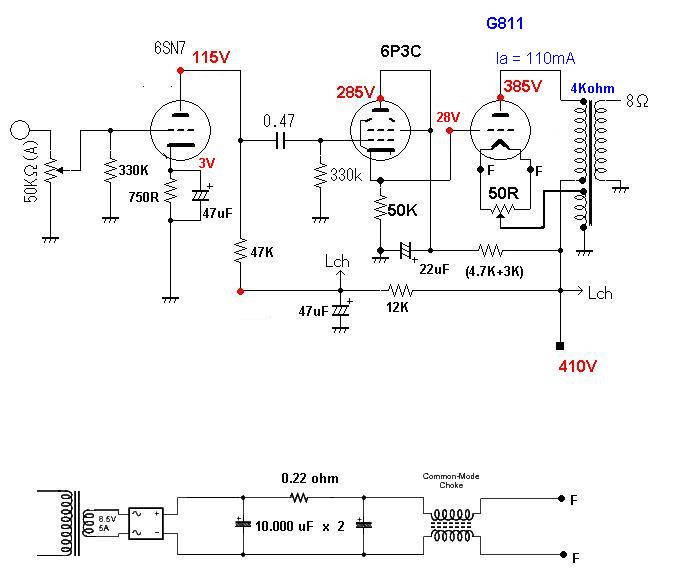

Em post lại cái mạch mà em chốt: Em vẫn dùng cấu hình 6sn7 => 6p3c-e => G811.
Mạch này cần 1 con rề, em dự sẽ dùng 1 con 5 cực để làm rề, 5725/5654 chẳng hạn, chứ bây giờ làm lại hoặc khoét thêm lỗ chassis em nản lắm.
Làm con rề cho nó ... ngon - bổ - giản, vì em chưa có con rề nào, làm luôn con 5 cực để đảm bảo "trên đường đi của tín hiệu, kiểu gì cũng phải bước qua xác 1 con penthode" :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

Em thấy cái mạch này nó không được hợp lí cho lắm ở con Rk của 6P3C, anh thử tính dòng qua cụm 4.7k +3k với dòng qua trở 50k này xem



Re: Các bác giúp em nghịch với G811 SE với ạ

chúc mừng bác đã thuần được 811
khi xong cấu hình - làm bộ áo cho tươm tất thì mới phối tốt với em Loa ở phần nhìn



Re: Các bác giúp em nghịch với G811 SE với ạ

Dòng qua bóng 6p3c-e là 16mA, còn dòng qua Rk chỉ là 0.56mA. Nghĩa là còn 16-0.56 = 15.44mA nó chảy vào lưới G1 của 811 rồi chui qua cathode rồi về mass Hoàng à.
G811 là đèn lưới dòng (lưới dương) mà

Bỏ Rk đi cũng đc, khi đó hình như điện trở giữa G1 với Kathode bóng 811 khi hoạt động sẽ là Rk của 6p3c-e thì phải, Em hiểu mang máng vậy.
Đã thử bỏ Rk 50K của 6p3c-e, nhưng rồi vẫn gắn vào, để đảm bảo an toàn tính mạng cho 811, lỡ may 6p3c-e có làm sao, hoặc lỏng chân đốt tim mà ko hoạt động thì em sợ tèo mất quả 811 phía sau :mrgreen:

@cụ niubai: Cám ơn cụ. Em sẽ phấn đấu tuần tới làm chụp cho đàng hoàng.
p/s: Cụ cho em hỏi, ngoài quả Sylvania, quả 6sn7 còn lại cụ biếu em, nó là hãng gì vậy?



Re: Các bác giúp em nghịch với G811 SE với ạ

À ra zậy cám ơn lão. Anh thử chuyển qua lái bằng EL84 chưa, cho chạy cỡ 30mA



Re: Các bác giúp em nghịch với G811 SE với ạ

- Chúc mừng bác đã trị đc em 811 SE này.
- đúng là 811 nó chói gắt quá bác ạ, ban đầu em lắp với 6SL7-->6V6-->811 khi em tạm trị đc vụ ù và cho nó chạy với mức volum lớn chút thì nó chói quá trời luôn và rồi em đã nghịch thử mấy mạch ở tầm B+ = 350V với OPT = 3,5K....... và hiện tại em đang nản.

- Bác rock0em_h_x à OPT của bác quấn lấy ạ ..... Bác chia xẻ cho em vụ bí kíp cuộn feedback với, em cũng đang chuẩn bị quấn lại cặp opt cho 811 bác ah.



Re: Các bác giúp em nghịch với G811 SE với ạ

em chẳng nhớ sếp ơi, sếp cứ cắm vào nghe thôi.
muốn mít dày dễ nghiện thì RCA5692, để rảnh lục ra biếu sếp 1 cây lẻ.



Re: Các bác giúp em nghịch với G811 SE với ạ

Từ từ đã Hoàng ơi. Anh làm con này mệt bở hơi tai, vật lên vật xuống mấy chục bận mới nghe ổn ổn
Để vậy nghe vài tháng đã, hồi công lực rồi mới ... vật tiếp để mod.

Em quấn hết, quất tất tần tật từ nguồn đến choke đến OPT. Em hổng có điều kiện chơi đồ hãng mừ.
Cuộn Cathode Feedback, em thấy một số OPT hãng họ quấn 10% Số vòng cuộn sơ cấp, em đọc qua 1 số bài trên diễn đàn cũng có nhắc đến khoảng 10%, vậy là em quấn ... 10% cuộn sơ cấp, tức 310 vòng. (Sơ cấp em 3080 vòng).
Nhớ cách điện kỹ cuộn này, kiểu như cách lớp Sơ - Thứ ấy.

Ôi, thế thì cám ơn cụ lắm lắm.
Em lót dép ngồi hóng cụ ... lục kho :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

em nhớ rõ là còn để cụ cắm rút, không lo mòn dép nhể
cứ mà lo cái áo cho tươm tươm đi đã.



Re: Các bác giúp em nghịch với G811 SE với ạ

Bác Rock nên phục sẵn chú 50K dưới đít em 6P3C, nếu không muốn mỗi lần Turn-ON có kèm hiện tượng ù trong giây lát.
Em đã lắng tai nghe(loa 93Db), nhưng không thấy có khác biệt giữa có & không 50K. Khả năng tai em bị...bì.
Chú Tây lông dí choke 45H/.08A vô chỗ đó
Bác uýnh loa gì mà lo thiếu gain? Cấu hình 6sj7/6p3p/811SE trên, em đã thấy inh tai rồi.
