Các bác giúp em nghịch với DHT: G811 SE và GM70 SE

Re: Các bác giúp em nghịch với G811 SE với ạ

- Hi bác , em cũng copy .....quất tất tần tật từ nguồn đến choke đến OPT. Em hổng có điều kiện chơi đồ hãng mừ....... giống bác thôi bác à.
- Còn opt thì em cũng đã chuẩn bị đủ cả rồi chỉ còn khi có h là em quay thôi à mà chắc là opt này em quay với Z= 5K quá.

Em cám ơn bác đã chia xẻ.



Re: Các bác giúp em nghịch với G811 SE với ạ

Cúc mừng cậu Rock đã chinh phục G811.
@ Rock: Nhầm rồi (chú ý dòng chữ đậm đỏ).
- Nó là thế này: Do lưới dương (+) nên dòng kathod (811) sẽ rẽ nhánh: 1 dòng e chạy tới Anod, 2: dòng e (Dòng rất nhỏ do Anod có điện áp + lớn nên hút điện tử mạnh hơn lưới) chạy tới G1 (do G1 dương) qua trở Rk của 6P3C (50K) về mass, qua cuộn Feedback tới trở 50R (chống ù) của G811 trới Kthod kín mạch (đèn có dòng lưới là vậy).
- Tầng driv chạy 6p3c với dòng 16mA là qua nhỏ (dòng danh định là 72mA) nên thay đèn này = EL84 hoặc 6P14P tiếng còn hay hơn nữa.
Thân
Ở đây



Re: Các bác giúp em nghịch với G811 SE với ạ

Chào cụ.
Cái món lý thuyết, cháu ko đc rành lắm, tuy hồi học phổ thông thì vật lý cháu học cũng ko đến nỗi, nhưng lâu ngày quá ko học, ko dùng đến, và ít đc bổ túc thêm nên giờ cũng lơ tơ mơ lắm. Nhưng cháu cũng có một số thắc mắc nhỏ sau, xin đc hỏi lại bác:

- Bác đang nói đến chiều chuyển động của các electron, nhưng cái cháu đang nói ở trên là chiều dòng điện. Theo kiến thức phổ thông còn sót lại của cháu, thì chiều dòng điện trong vật dẫn sẽ ngược chiều với chiều chuyển động của các electron, tức là chiều dòng điện là anode => catốt. Vậy, bác có thể chỉ giúp cháu, tại sao dòng qua bóng 6p3c-e rõ ràng là 16mA, cháu đo rất kỹ, tính toán theo đúng định luật ôm: sụt áp qua trở (4.7K+3K) là 125V, như vậy dòng Ia=16mA, đèn mắc face triode, như vậy dòng qua katốt cũng xấp xỉ 16mA. Và dòng qua Rk 50K chỉ là 0.56mA, vậy còn 15.46mA, nó đi về đâu?
Và giả sử, cháu tháo Rk 50K ra, máy vẫn hát bình thường, và dòng qua bóng 6p3c-e bây giờ còn khoảng 14-15mA, cháu ko chuyên sâu nên cháu hiểu mang máng là mạch lái cathode follower bình thường sẽ có Rk, nhưng trong trường hợp ko có Rk, qua sụt áp của trở hạ áp mắc với anốt, cháu vẫn xác định đc dòng qua bóng 6p3c-e, mà cathode của 6p3c-e lại nối tiếp với (lưới-catốt) của 811, vậy có phải là chiều dòng điện: catốt 6p3c-e => G1 811 => catốt 811 => mass. Cháu hiểu như vậy vì cháu ko tìm thấy được chiều dòng điện nào khác hợp lý, ko biết cháu hiểu vậy có đúng ko, mong bác chỉ giáo!

- Còn 6p3c-e, 6L6, 6V6, 6K6 hay thậm chí EL34 lái cho 811, đại đa số các mạch em tìm thấy trên mạng đều chỉ ăn dòng từ 14-20mA.
Cái món tính toán sao cho hợp lý, sao cho đảm bảo phù hợp của việc sử dụng các tầng driver, tầng lái, em cũng cần phải vào hang tu luyện thêm, từ trước đến giờ cũng thử mò tính sơ sơ vài tý, nhưng chủ yếu vẫn đang ráp theo mạch có sẵn hoặc mạch kinh điển trước, sau đó có chăng thì từ cơ sở mạch có sẵn của hãng, hay của các bác tính toán dùm, em mới mod lên hoặc mod xuông. Cơ bản em gà nên em cần có 1 điểm làm việc chuẩn, nghĩa là đã được hãng hoặc các cao thủ thiết kế, tính toán, rồi sau đó em dùng nó làm tham chiếu sau mỗi lần thử mod lên mod xuống, thì so sánh, trải nghiệm mới có cái để căn cứ.
Với lại, em để ý thấy lẽ thường là các bóng làm mở đầu, làm lái, không nhất thiết phải đảm bảo chạy công suất tiêu tán cao như bóng công suất. Em lấy ví dụ các bóng như 6sn7/12au7 .... em thấy người ta thiết kế cho chạy 3mA/100V tính ra là Pa = 0.3W, trong khi da ta của 6sn7 thì Pa max = 2.75W, dòng Ia = 9mA?
Như vậy, có một câu hỏi nữa là: Có cần thiết phải chạy tầng lái với công suất cao như danh định bóng lái, hay chỉ cần chạy sao cho công suất lái đảm bảo lái được bóng phía sau là được?

- Báo cáo các bác là tuần vừa rồi em mải mê chinh chiến mod miếc cái 6p14p PP theo mạch Leben cx300 để trải nghiệm cảm giác mới, nên chỉ mới làm đc cái khung vỏ cho block nguồn 811. Leben cx300 phiên bản rock0em đã cơ bản ok, để nghe thời gian nữa rồi tính tiếp, cuối tuần này về em sẽ cố gắng đóng gói 811 và ... xuất kho.

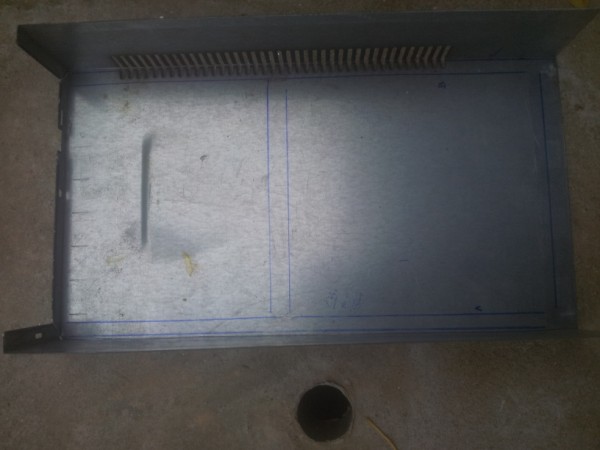

Đây là mấy cái hình của chasiss block nguồn:



Re: Các bác giúp em nghịch với G811 SE với ạ

Hic em vưỡn đang mài mà còn tậm tịt :mrgreen:

Ậy zà cái món này không phải quan trọng chạy áp nhiêu dòng nhiêu mà quan trọng chạy ra seo cho đủ gain hay túm lựi là đủ khả năng đẩy cho tầng sau, về mặt tình thì chạy sao ta nghe ... lọt tai là được cụ nhẩy :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

Lọt tai thì cũng lọt tàm tạm rồi Hoàng à, làm xong con 811 này, là đã cơ bản thực hiện được mong ước bấy lâu nay: Trong nhà phải có 1 con đèn đốt trực tiếp và chạy SE :lol:
Nghe 1 thời gian nữa, sẽ bồi bổ phần trung âm bằng cách thử thay 6p3c-e bằng EL34. Mình rất nghiện tiếng trung của EL34 mà :lol: . May mà cuộn biến áp này ngày xưa quấn cho EL34PP, dòng đốt tim cuộn 6.5V tận 6.5A lận, thoải mái sử dụng rồi.
Còn chuyện cu Hoàng gợi ý lái bằng EL84/6p14p, mình nghĩ không khả thi rồi, vì cao áp tầm 400V cho 811, mà EL84 mắc fake triốt, áp cathode tầm ... 10V, chịu rồi.

Báo cáo bác là em có 1 ít bóng 5725 và 5654, viện trợ từ bác dungphuong79, em dự sẽ làm con rề, tẩm bổ gain cho 811, và để thực nghiệm tiên đề "trên đường đi của tín hiệu, âm thanh phải bước qua xác con penthode", em dự mạch rề sẽ sử dụng 5654/5725 và 5687. Em thử hí hoáy cái mạch, các bác phán cho em vài đường nhé, để em hoàn thiện và ... chỉ nằm nghe nữa thôi :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

Ậy em có théc méc nhỏ sao cụ không thử lấy cây noăm bảy hưa noăm thúc vô xá pi pây xi theo sơ đồ của cụ Newpower trong tốp píc cụ đã từng lướt qua



Re: Các bác giúp em nghịch với G811 SE với ạ

Hic, mình cũng đã định vậy, nhưng bây giờ khoan lại lỗ chasiss, oải lắm. Mình ghét nhất là làm vỏ máy, thôi thì cứ làm rề vậy, với lại chưa có con rề nào cả :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

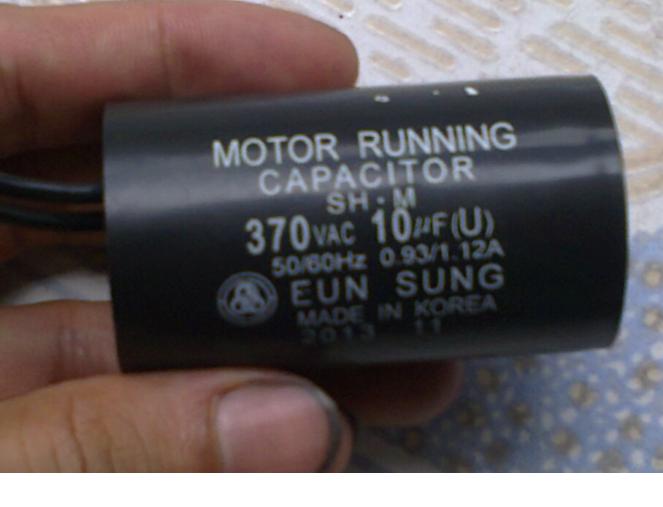

Zậy đã quyết zậy vài hôm tới em gởi cụ cặp tụ eo na xê ra phai đỏ cụ thoát thử cho tầng đầu xem ra răng, không biết có xứng với cụ hok :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

OK. xê ra phai mình chưa dùng bao giờ, trước giờ toàn dùng nichicon mù xệ xanh lá hoặc san zô ô ết con hay thậm chí chơi luôn cả níp pon lô gô hình thang.
Thanks cu Hoàng nhiều nhá.
Mần luôn cho nóng, nhá! :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

Nhớt nhớt trí, cụ pi em cho em xin cái chốn ẩn của cụ nhóe, cái tờ giấy địa chỉ cụ lần trước bu em tưởng ... địa chỉ nhà người yêu phương xa nên giấu đi đâu mất tiêu rùi :lol:
@ 811 cụ vưỡn đang sài 47uF ạ



Re: Các bác giúp em nghịch với G811 SE với ạ

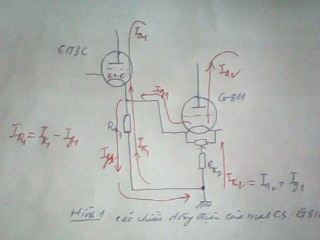

* Nhìn vào hình 1: Ta thấy dòng I(k1) qua đèn 6p3c có chiều đi từ K thod sang Anod, dòng I(k2 -G811) đi từ k => A, ngoài ra có 1 rẽ nhánh I(g1) đi từ K =>g1 qua R(k1) của đèn 6p3c về mass. Dòng Ig1 ngược chiều dòng Ik1 cho nên:
I(r1) = Ik1 - Ig1 => cho nên khi tính thấy I(R1)<<Ia1 (tính toán) và Rock tưởng là nó rẽ nhánh về G1.

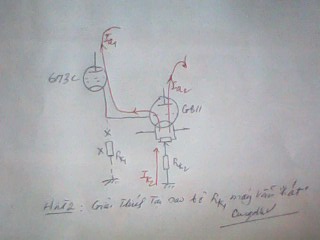

* Trên hình 2: Giải thích tại sao khi bỏ R1, máy vẫn "hát": Dòng Ik2: Nhánh 1 đi thẳng về A tạo thành dòng Ia2, nhánh 2 rẽ về g1, về k và về A đèn 6p3c. Lúc này IK2 = Ia1 + Ia2 (bỏ qua ig2 của đèn 1 là 6p3c)
Nhìn vào hình vẽ các bác sẽ hiểu/không cần giải thích gì thêm.
* Người ta quy ước với nhau là chiều dòng điện đi từ dương (+) sang âm (-) mặc dù vẫn biết là các điện tử chạy từ âm (-) sang dương (-), đó là quy ước cổ xưa và theo thói quen rồi nên cứ để vậy cũng không sao. Vấn đề là khi học các thầy giáo đã nói kĩ dòng điện chạy trong các môi trường (sách giáo khoa đã phân tích kĩ), nhưng do lâu ngày nhiều người quên và cứ nhầm lẫn khái niệm với quy ước. Mặt khác ở những năm trước việc phân ban học sinh phổ thông cũng làm cho học sinh học ban nào thì chỉ học kĩ Ban ấy, các Ban khác chỉ học qua loa ? Ví dụ ở Ban A (Toán, Lí, Hóa) sách giáo khoa về các môn Văn, Sử....dành cho Ban A rất sơ sài, chỉ mỏng tí và ngược lại học Ban C thì sách giáo khoa và thời gian học các môn của Ban A chỉ rất ít. Đây chính là điểm thiếu sót của việc phân ban trong giáo dục phổ thông.
Thậm chí bây giờ hỏi HSPT tại sao các điện tử chạy từ Kthode về Anode ? nhiều học sinh có thể vẫn trả lời sai. Những học sinh phổ thông, nếu nắm vững bản chất của các hiện tượng vật lí, cho dù là thời gian qua đi nhiều, khi nói tới vẫn không thể quên.



Re: Các bác giúp em nghịch với G811 SE với ạ

Sở gĩ em khuyên cụ đổi đèn lái vì mạch này lái lưới khiển của 811 từ ca tốt của đèn đờ rai vơ, túm lại theo các cụ khoai Tây là ca thốt pho lao ờ, vì vậy nên cụ phải chọn được cây đèn lái nào có hỗ dẫn càng cao càng tốt. Với lị ép giò sái pi pây xi chạy cóa 16mA quả là khổ thân cho em nóa, muốn ... ga lắm mà bị "cấm" :shock: :mrgreen:
Khà khà nếu mà cụ ngại cái zụ cho i eo ết ti pho có áp tại ca tốt cỡ 25v thì có thể sài cây 12E1, em vừa khai thác được thông tin của cụ mới chộp được cặp nầy cách nhà ...vài trăm cây số thì phởi :lol: Đớp ứng được cả yêu cầu về hỗ dẫn và chân cẳng gồi cụ nhá :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

ặc ặc. Bóng nầy mềnh đem về cất kho để mai kia mốt nọ nếu mà vợ hiền nó bắt ru con thì mềnh lắp SE để bật CDs Eva Cassidy lên ru cho con nó ngủ đó Hoàng ơi.
Với lại em nó nhìn thanh lịch và tao nhã lắm, ai lại bắt nó đi làm tài xế xe ngựa cho gã 811 nhìn như ... sa tăng vậy chứ? :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

Hic, tuần vừa rồi về em say nóng mất 1 ngày, say nguội mất 1 đêm, còn 1 ngày chủ nhật em khoan khoan, cắt cắt được xong cái block nguồn cho 811.

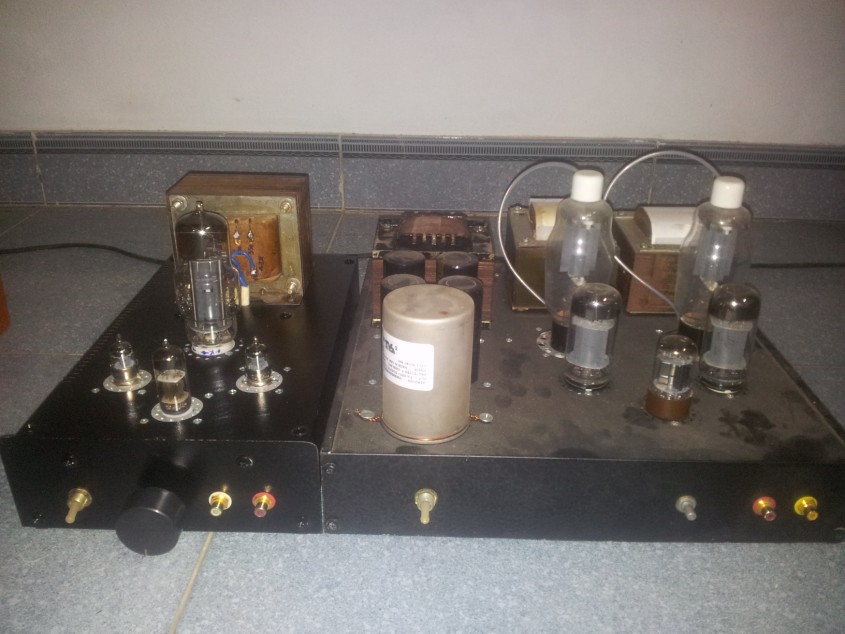

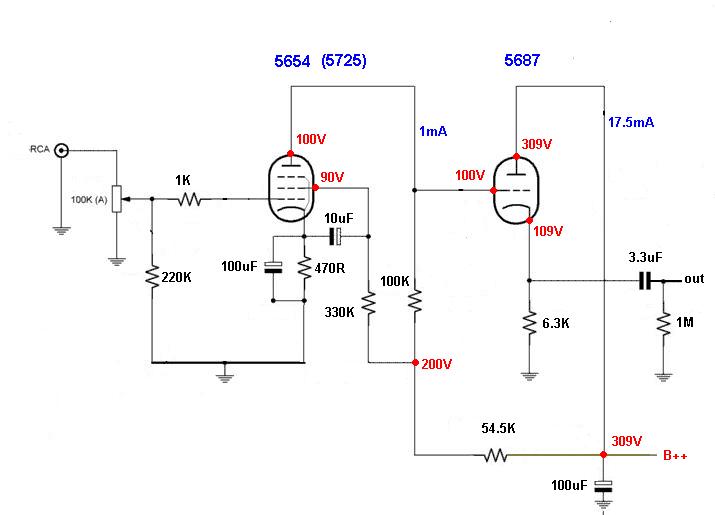

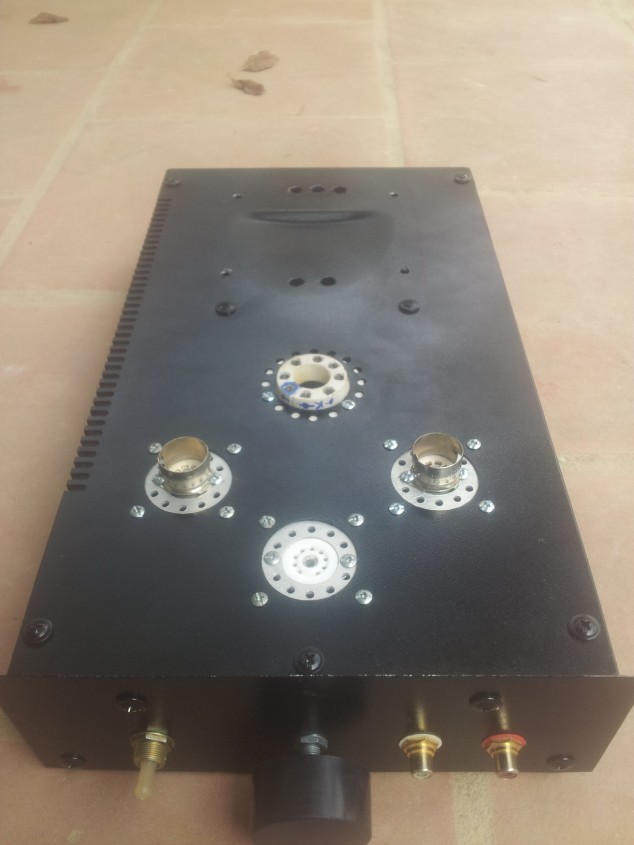

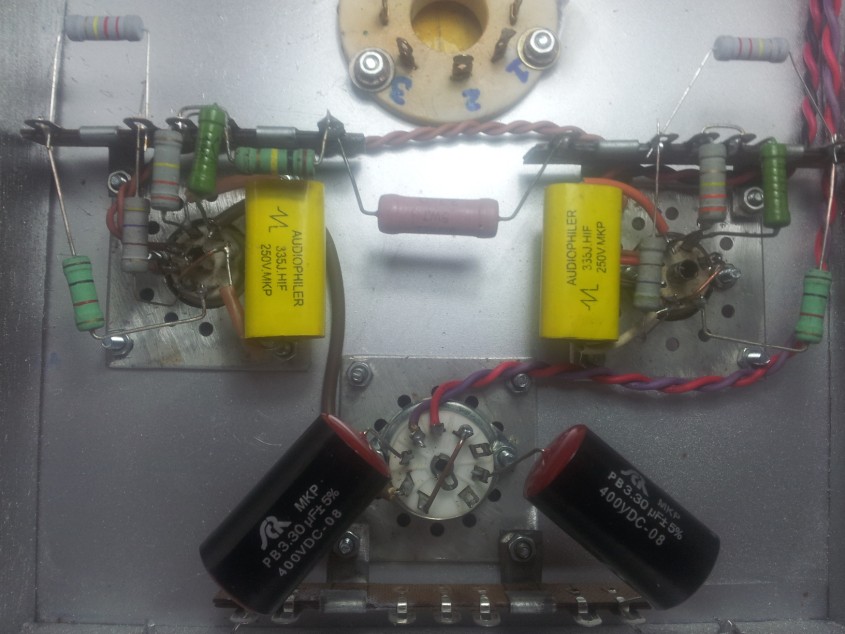

Em thiết kế luôn con rề trên chassis của cái block nguồn này, 5687 để ở phòng ngủ trên cơ quan nên về nhà hàn mạch dùng 6H6pi, với dự tính là nghe thử + cân chỉnh chán chê rồi thay bằng 5687 vào để ... có thêm cái mới. Em lâu lâu lại cứ ham thích của lạ mà :lol: :lol:

Còn mấy mối hàn nối cao áp từ bock nguồn sang block mạch nữa nhưng em lười, để tuần sau về làm tiếp.
Chiều chủ nhật lại chạy ra thành phố nơi em làm việc, nằm vắt chân tự sướng với EL34 thôi :mrgreen:

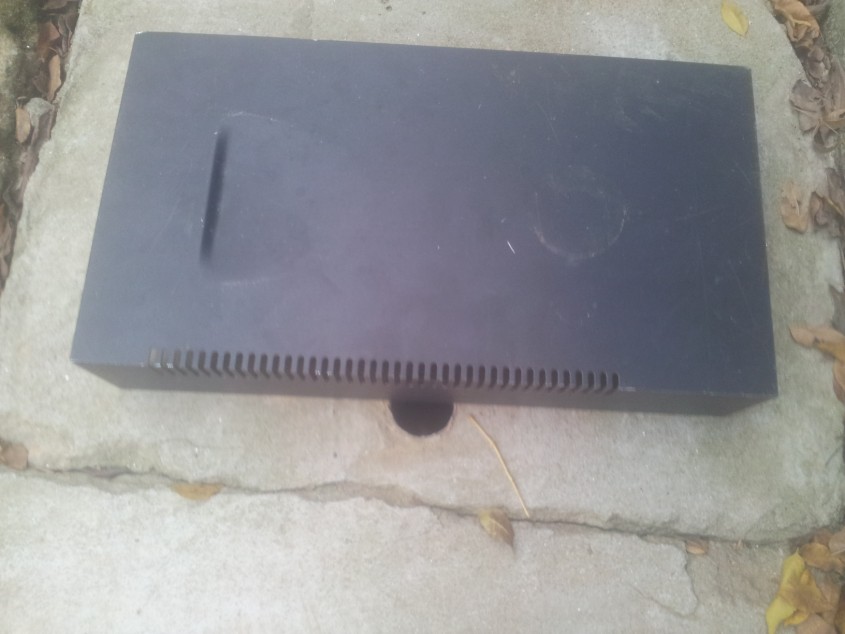

Em đã thử nghiệm cắt, gò cái chụp nhưng ... thất bại
Chưa nghĩ ra đc cách gì để làm đc mấy cái chụp biến áp đẹp đẹp tý, cắt xong xấu mù em lại vứt rồi.



Re: Các bác giúp em nghịch với G811 SE với ạ

Eo,cái đế 5U8C e tưởng ông anh làm ... GU50 monoblock ,hóa ra là pre :lol:
Giết gà dùng dao mổ trâu ạ? :roll:



Re: Các bác giúp em nghịch với G811 SE với ạ

Gớm nhà lão ấy tiết kiệm, dao mổ trâu để mổ con trâu bên cạnh, pre chỉ là ké đất ấy ah :lol:



Re: Các bác giúp em nghịch với G811 SE với ạ

Mổ 2 con trâu bên cạnh ấy chứ! :lol:
Nhác làm pre rời quá, làm luôn công tắc, khi cần thì chơi pre + pow, ko thích chơi mỗi pre, khi đó đúng là ... dùng dao mổ trâu để giết gà :lol:

@ chú Minh: Anh đã sắm dây đồng, tuần này ở ngoài này rọc giấy, cuối tuần về bắt đầu quấn OPT cho Minh.
à mà, mới lang thang kiếm đc lõi nhựa cho Fe 28, dày 38cm, ngon rồi, quất luôn lõi này cho khoẻ. Nhá !



Re: Các bác giúp em nghịch với G811 SE với ạ

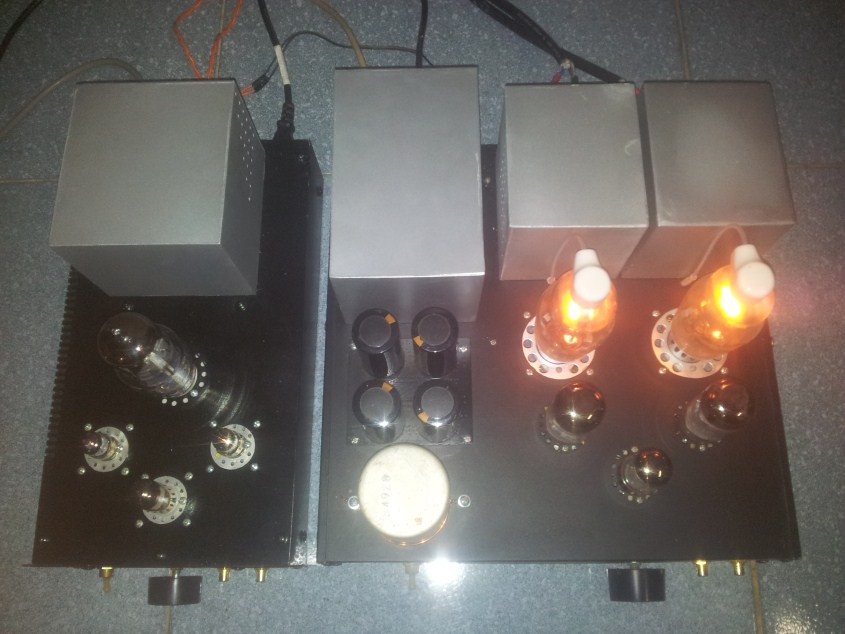

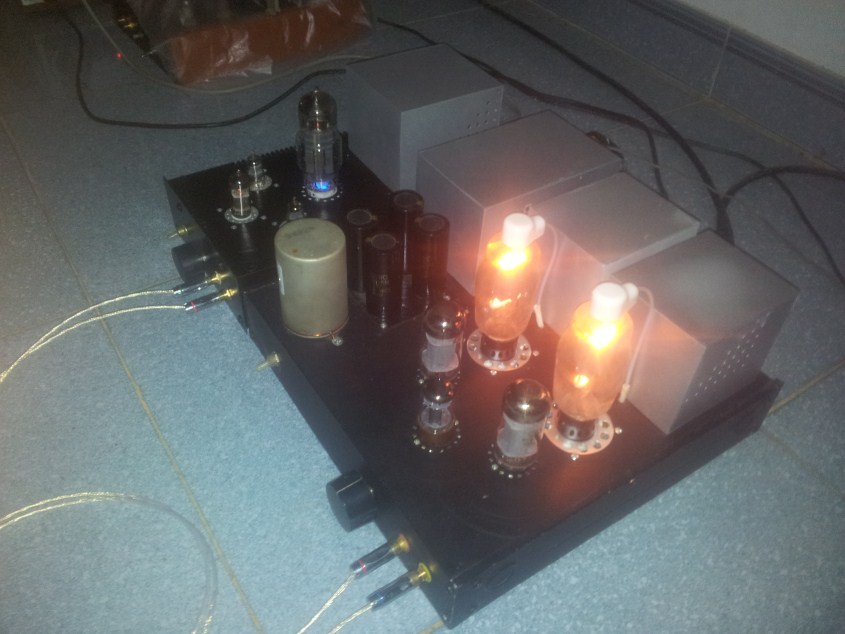

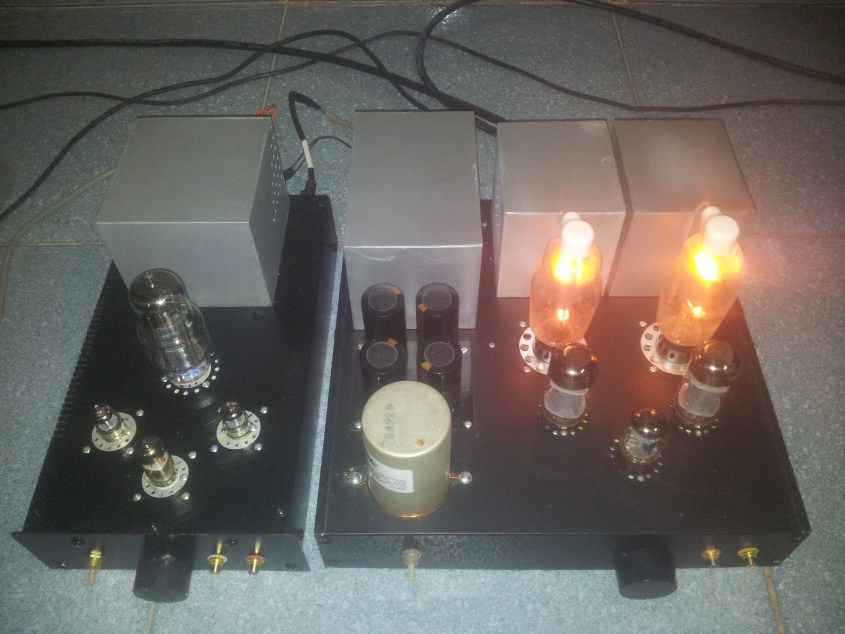

Ngày thứ 7 em lên nhà anh bạn, trưng dụng một đống cái nắp máy tính, về đo, cắt, dán, sơn .... xong mấy cái chụp biến áp.
Ngày chủ nhật em ... đi ăn đám cưới (hnay sao cưới nhiều thế ko biết :lol: ), rượu thịt no say về em nằm ngủ 1 giấc để lấy sức chiều tối chống bão, chiều tối thấy bão đã đổi hướng. Cầu mong vào đến đất liền em bão Haizzzan chỉ còn là áp thấp.

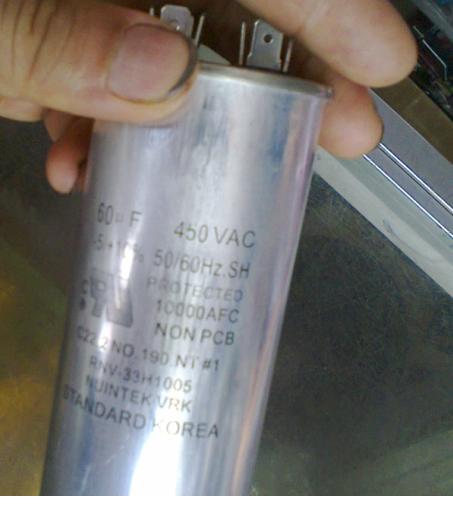

Còn mỗi cái đai tụ, em dành tuần sau về làm cho nó hoàn thiện. Tuần sau mang 6p6c ngâm than về thay 6p3c-e xem nó ra làm sao. Hiện tại em tạm hài lòng về cô vợ bé giản dị, tình cảm, dịu dàng này. (vật nhau với em nó cả năm rồi mà, cuối cùng thì nằm ngửa bụng, vắt chân vắt tai lên để em nó ... phục vụ :lol: )



Re: Các bác giúp em nghịch với G811 SE với ạ

Nhìn mấy cái bóng điện sáng thich thật e còn dự ớn GK 71 chắc phải khởi động thôi



Re: Các bác giúp em nghịch với G811 SE với ạ

@ Dốc: Ngâm than Tây lẫn Tàu đều thua Tàu quả lê hết bác ah, ngoại trừ Mễ hung là em chửa thử, và Mễ này nữa:
https://www.google.com.vn/search?safe=o ... VdXB7QM%3A



Re: Các bác giúp em nghịch với G811 SE với ạ

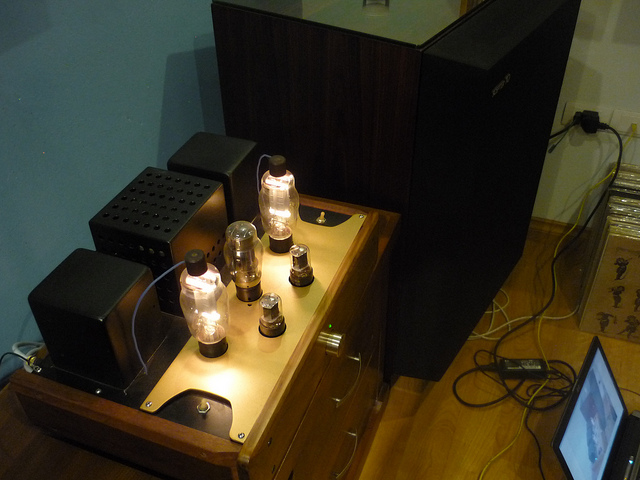

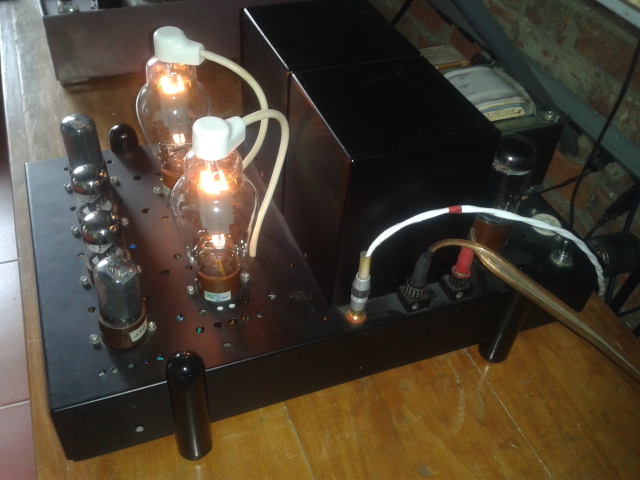

Em gửi hình cô vợ bé của em ở đây để đánh dấu topic cần theo dõi



Re: Các bác giúp em nghịch với G811 SE với ạ

- Chúc mừng bác rock0em_h_x đã tạm hài lòng với cô nàng mà sau bao ngày tháng dạy dỗ.........và mong sao cho cô bé đừng bao giờ cãi lại CHỒNG :wink: .

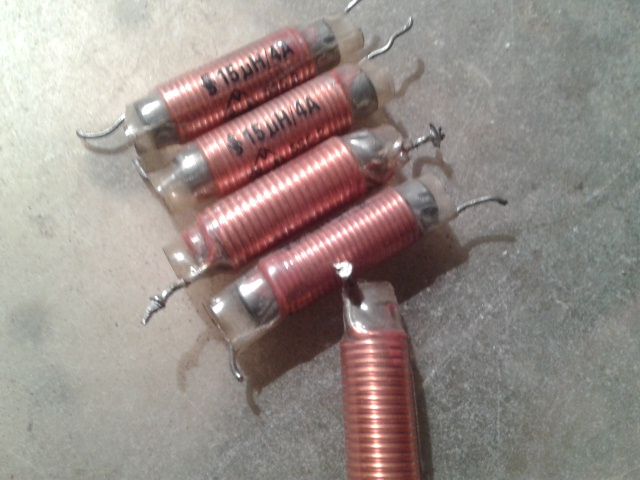

- Còn của em thì sau khi em tìm đc mấy con sâu (hình) này thì em liền đưa luôn vào phía dưới em nó thì em nó cũng đỡ rên y ỷ rồi và hiện giờ em cũng đang đc cô nàng phục vụ phần nghe.



Re: Các bác giúp em nghịch với G811 SE với ạ

6K6 em hổng có sếp ơi, mà hình như cũng hiếm, em chưa thấy đâu rao bán cả

Vợ bé của bác xinh quá, ko rườm ra lôi thôi như của em, bác cho cái cấu hình em nó để anh em đc ngâm cứu xương tủy em nó :lol:

Chúc mừng bác, em nó hát sao rồi bác?
Có còn "hét" vào tai mỗi khi mình làm tý men về nữa ko bác?
Gấu lớn của em (chắc sau này tôn em nó làm amply vô địch, cái amply duy nhất mà em ko phải ... quấn biến áp cho nó chạy) còn ko dám hét vào tai em mỗi khi em làm tý men và nằm chỏng vó nghe nhạc, vậy mà 811 trước đây dám hét vào tai em, nên em quyết chí điều trị, giờ thì vợ bé, gấu lớn đều ... ngọt như khoai lang cả rồi. Tạm thời thế đã :lol:

p/s: Mấy con sâu đó còn dư nhiều ko bác?
Mấy con sâu vàng vàng ấy là dây quấn quanh lõi từ hả bác? Em tưởng choke là phải có đường từ khép kín chứ nhỉ???



Re: Các bác giúp em nghịch với G811 SE với ạ

Số đo vòng 1 của em nó là 2 X 6sn7, vòng 2 là 1 X 6h13 còn vòng 3 là 2 X 811A bác ạ



Re: Các bác giúp em nghịch với G811 SE với ạ

Chơi con này cũng Ok Dốc ơi

https://www.google.com.vn/search?q=chok ... zkarMSM%3A
Dúi vào hai cẳng em 811A :mrgreen: , cho bớt...rên :lol:
