Các bác giúp em nghịch với DHT: G811 SE và GM70 SE

Re: Các bác giúp em nghịch với G811 SE với ạ

Cám ơn bác, bác bảo vậy, làm em nhớ ra cục adapter cho Lap cũng đâu tầm 19.5V
Cơ mà nếu có sẵn thì đc, chứ hôm trước em có đi mua hộ anh bạn 1 cục, đồ cũ cũng tầm 350K/cục rồi, vị chi là 700K đốt tim, trong khi em đang có biến áp, cuộn sơ đủ dòng, vì em đo dây sơ cấp rồi, chỉ quấn vài chục vòng thứ cấp và vào Fe nữa là ok, em vừa lượm đc cục biến áp trong cục tích điện UPS, Fe38mm, dày 6cm, gỡ thứ cấp ra, thấy dây sơ cấp đủ dòng ... đang mừng vì khỏe rồi, khỏi phải ngồi quấn từ đầu :mrgreen:

Vâng, cám ơn kinh nghiệm của bác, vậy em sẽ quấn 18VAC.
p/s: Bác cho em hỏi lọc đốt tim GM70 của bác có dùng choke ko? hay chỉ cầu đi ốt và tụ?



Nếu có điều kiện bác làm con IC ổn áp LT1083, tản nhiệt cho nó tốt thì im phăng phắc luôn, khỏi cần choke



Em nhìn dòng 3A với áp 20 V là ớn rồi chẳng nghĩ gì đến chuyện ổn áp nữa, cứ phang cho nó 20K uf, ở giữa tương con trở 0,33 Ohm vào là OK



Re: Các bác giúp em nghịch với G811 SE với ạ

Nguồn cao áp cho GM70 như vậy là tốt rồi bác ạ, chơi ngon, như vậy cao áp ra được >1000v vượt ngưỡng đo đồ hồ.
Em cũng chơi GM70 nhưng chỉ chơi áp 900v thôi, lý do rất đơn giản là trên 1000v thì đòng hồ của em không đo được nên em không chơi :mrgreen:



Re: Các bác giúp em nghịch với G811 SE với ạ

Vậy là bác phải nắn DC rồi hay cứ thế AC táng thẳng vào 18 v?



quấn thêm quận AC 2V nữa .



""Vậy là bác phải nắn DC rồi hay cứ thế AC táng thẳng vào 18 v?
nếu đốt AC thì phải quấn 20AC nhưng sẽ ù kinh khủng.
quấn 18VAC mắt lọc: 10.000 + R (0.22/10W) + 10.000 (đây là kinh nghiệm đã làm 02 con rồi)
GM70 tiếng trầm nghe rất sướng bóng driver hay nhất là 6v6



Chiều qua đi làm về, chờ đến giờ ăn cơm tối, bồn chồn trong người nên hì hục lôi cục Fe UPS ra tháo, xem có dùng cho đốt tim GM70 được ko.

Sâu hình cùng các bác, em hi sinh mất 4 lá Fe chữ E ở biên mới gỡ nó ra đc: :evil:



Phù, cuối cùng thì cũng gỡ xong, Fe rất đẹp, bên trong không bị dính vecni nên khi ráp lại vẫn khít các lá Fe


Dây thứ cấp to tổ chảng, gom lại mai mốt ra hoàn một ít vốn cho đồng nát, Cục Fe lưỡi 38mm x dày 6cm này em mua nguyên cục: 200K, tính ra giá đồng và Fe đồng nát, em vẫn ... lời :lol:

Kiểm tra dây sơ cấp, nó gồm 4 đầu ra, hai cuộn bên trong dây to hơn, cuộn ngoài cùng dây nhỏ hơn. Em lấy dây 0.8mm ra so với dây sơ cấp nhỏ nhất của cục này: Bằng nhau. Vậy sơ cấp đủ dòng thoải mái theo tính toán của em. Ngon

Cơ mà khi kiểm tra lại số vòng/volt, em tá hỏa, sao mà nó tính dư nhiều quá vậy?
Khi chưa rã, em cấp điện 220V vào cuộn sơ cấp dài nhất (xác định bằng đo Henry), đầu ra thứ cấp là 12V. Khi đếm số vòng của cuộn 12V thì nó được 28vòng, vị chi là 2.33 vòng/volt. Quy ngược về là hệ số Fe ... 54? Dư quá!
số vòng/volt dư nhiều thế này, chắc em phải quấn đốt tim GM từ 20-22VAC, để đề phòng trường hợp khi full tải, nó sụt áp. Hic :evil:

Em bỏ Fe theo kiểu OPT SE để đo Hen, thì nếu quy ước thứ tự các đầu là 0(dây sơ to nhất) - 1 - 2 - 3 (dây sơ nhỏ nhất = 0.8mm) thì:
0-1: 0.025 H
0-2: xấp xỉ 0.1 H : Như vậy 1 là rút giữa của 0 và 2
0-3: 1.1 H: Lớn hơn 10 lần so với 0-2.

Các bác ai biết cục UPS kiểu này, cấp 220V vào đầu nào với đầu nào ko? Em chưa mò cái món UPS này bao giờ nên cứ cuộn nào nhiều dây nhất là em cấp 220V vào, nhưng thấy số vòng/volt lớn quá.
Cửa sổ còn lại em áng thử thì đủ quấn, nhưng ... khít khìn khịt. Hic



Ẹc dỡ ra vài vóng sơ là ngoong chớ sao anh :wink:
Làm cụ GM70 này em nắn 22kuF - 0.22 - 22kuF ghé sát tai loa 101dB thì ù nhẹ, xa 1 gang tay không nghe thấy mô
Không nên chơi ổn áp vì sẽ rất ... tốn ợ, tốn điện, tốn tản nhiệt, tốn IC, ... bản thân con GM70 này rất nóng, tràn xuống cả chassis nếu chơi rề gu thì cứ ... nơm nớp lo sợ. Em làm ổn áp bằng sò được 7A mà vưỡn phải bỏ đi
P/s: Xin lỗi anh làm anh buồn nhưng Fe này họ lấy 54 là ... đúng gồi ợ, nhưng ta làm hệ số cao vậy thì lãng phí biến áp quá.



Éc!
Dạo này anh ... bị bánh chưng ám rồi, có vậy mà nghĩ ko ra!
Vậy tháo ra vài vòng là ngon.
Thanks em!

Lấy hệ số Fe là 42 nhá!
Quan trọng là đỡ phải quấn sơ cấp, dây sơ cấp đủ dòng nên khỏe cái vụ này :lol:



Còn mấy ngày nữa là đến tết rồi, em phải tạm dừng nghịch ngợm để dọn dẹp nhà cửa, rồi chuẩn bị mà gói bánh chưng với nêm giò nêm chả :lol:

Có vụ này em muốn hỏi các bác, tầng driver cho GM70, choke load, ngoài 6v6 như đã bàn ở trên, thì em còn 1 cặp 6c4c nữa, liệu có dùng 6c4c tải choke, lái cho GM70 được ko các bác nhỉ?
Em đã đọc tìm hiểu thì có nhiều mạch 6c4c => Biến áp nối tầng => GM70/845/211 ...
Nhưng chưa mò đc chỗ nào 6c4c choke tải => tụ => GM70
Mà IT thì có lẽ vật liệu em đang có ko quấn đạt đc, chắc chỉ chơi đến choke tải là đã có bước lên đời so với toàn bộ R tải từ trước đến nay rồi :mrgreen:

Bác nào chơi rồi hoặc có biết cái mạch, chỉ em phát, để em còn tính cỡ dây đồng quấn choke tải, mai mốt chạy ra mua dây về thủ sẵn, sau tết còn mấy ngày chưa có lịch riệu chè nhậu nhẹt, nếu còn tỉnh táo em quấn cặp choke tải :lol:

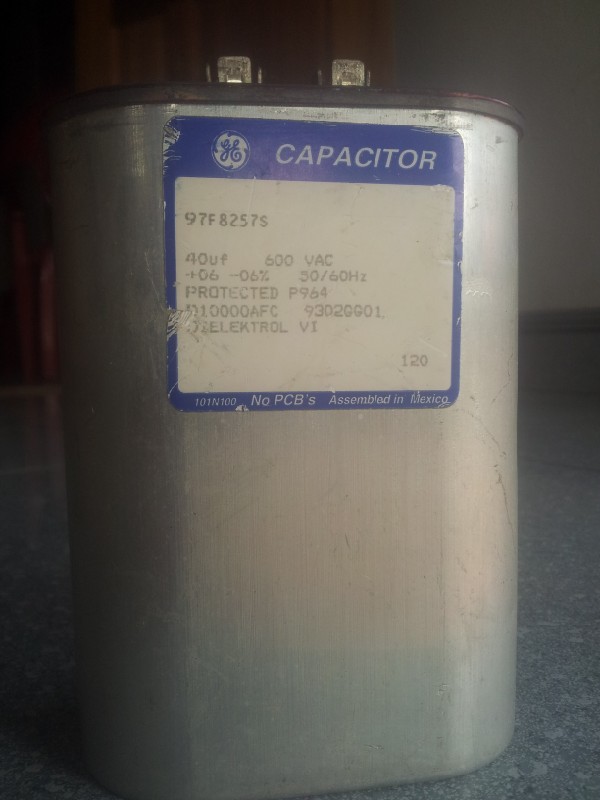

p/s: Các bác xem giùm em thêm, em có cặp tụ như hình dưới, nó chỉ đề 600VAC, liệu có chiến đc áp 1.000VDC ko nhỉ? Em tính trước choke 1 quả, sau choke 1 quả, cơ mà đang run run vì sợ nó nghịch ở nghìn vôn, nó ... nổ



Ạch em lại nhớ năm nào ngồi canh bánh chưng coi truyện giết thời gian, bây chừ thì ... nhắc lại càng nhớ :cry:
Nếu cái IT tỉ lệ 1:1 thì cụ cứ mạnh dạn đóng choke tải vào mà chiến, em từng thử qua choke tải. Bõ công làm lắm cụ ạ.Cơ mà cái cục nì làm tốt thì sẽ hay, làm không tốt thì ... còn dở hơn sài điện trở, em nghe tương truyền rằng choke tải cũng có ... đáp tần :cry:
Cái điều quan trọng là ... lão xử lí được vụ ù xì mấy cái tầng DHT này là coi như đi được nửa non đường gồi
Cục dầu dầu này chơi đến ngàn vôn là ... có chửa ngay cụ ợ, em nó chịu cỡ 800v DC là ô kê ợ



uầy, sao lại cả IT và chóc tải nhể?
Anh chỉ tính chơi choke tải thôi!
Nghe các bác bảo hay, vậy càng thôi thúc anh quấn. Kiểu gì cũng phải trải nghiệm :lol:

Ù hả? Loa anh dày cui, sợ gì ù chứ :lol:

p/s: anh cũng lo cái nghìn volt đó, thôi, chơi tụ 30uF/660VAC-1200VDC Arevox cho lành. Nó điền hẳn trên tụ 1200VDC thì yên tâm chơi nghìn volt rồi. :mrgreen:



Đầu xuân, năm mới, chúc tất cả các bác sức khỏe, thành công và ngày càng có nhiều sản phẩm audio để thỏa mãn đam mê (đi xin, DIY, hay đi ... mua, đều tốt cả :lol: )

Tình hình là tết này say hơi nhiều, em run tay nên chẳng làm đc gì cho dự án GM70 này cả.
Ra tết mới quay tay được 1 nửa cục OPT, chưa biết nó là kênh trái hay kênh phải cả :lol: , khoe với các bác tý, khởi động đầu năm cho cả năm suôn sẻ:




Em tính quấn 1.000 vòng để đo thử điện cảm rồi tính tiếp, nhưng lười quá, em mần luôn nửa cuộn sơ cấp, rồi lót airgap = 0.25mm, dùng luôn giấy film cách sơ thứ làm airgap, và đo thử xem điện cảm được bao nhiêu.
Kết quả là khoảng 10Hen, như vậy, điện cảm cuộn sơ cấp khi quấn xong khoảng 40Hen, như vầy chắc quất tốt với GM70 rùi các bác nhể
Mấy thông số điện cảm rò, tụ ký sinh thì sau này xong mới đo đc.



Giấy xi măng kia dày 0,1mm lót giữa các lớp liệu có dày quá không bác?



em e là dày quá!
Với lại, giấy xi măng, sợ nó ... ko ổn lắm, nhất là với mấy cái cục OPT
Bác thử kiếm loại khác, nó ... thanh mảnh hơn tý, nhất là ko bị dính bột đá đường kính tính bằng micromet :wink:



hình như người ta đang nói cụ quấn giấy xi măng đấy ạ , k nói gửi về cho mớ giấy mỏng chuyên dùng :lol:



Đành tự an ủi, cao áp cỡ ngàn vôn chơi zậy cho ... lành cụ nhỉ :mrgreen:
Cái quan trọng là khi quấn xong cụ đo L tạp tán và C kí sinh xem có ổn không là ok ạ
Cục Fe bự và ngon quá hic hic :cry:



Úi, mắt nhắm mắt mở em đọc tưởng ... bác định quấn giấy xi măng :lol:
Dạ, giấy lót sơ thứ đó của em ... hổng phải giấy xi măng đâu ạ, nhìn giống vậy thôi!

Hê, giấy của em là giấy lót biến áp của Đức, hàng ... cắp nách, ngày xưa em lấy của bác Phương đồng nát, dày 0.05mm đóa cụ :mrgreen:

Tương truyền rằng, giấy này trụ được trên 1.5kV đó Hoàng ơi



hic. quấn đẹp quá.
cho anh đặt quấn 1 cặp.



Khởi động đầu năm Ngựa



Re: Khởi động đầu năm Ngựa

Vẫn câu cũ, em nghe bằng tai chứ không nghe bằng mắt.
Trên thực tế là em nghe cũng chưa thật sự thuyết phục với loại giấy xi măng dầy quá.



Re: Khởi động đầu năm Ngựa

Em nói câu này làm lão tuanhung1433 tự nhiên giựt mình đóa :lol:

Nói chung là DIY mà, làm mà nghe, nghe thấy hay là đc.
Qua cơn ... phê thì thấy nhiều cái còn phải mod, thay và ... lật đít nó lện :lol:

Mỗi tội con GM70 này em ... hơi nhiều sắt, chưa làm mà nghĩ đến lật đít nó lên là đã thấy đau lưng rồi

Làm mãi 1 việc thì sẽ chán, nên đang quấn dở OPT chạy đi nghĩ ... mạch

Mấy bữa ngồi quấn OPT, tuy ngồi quay lưng lại cái TV nhưng cũng có nghe lõm bõm đc chương trình thời sự, thấy bữa nào cũng thấy cái câu "quán triệt sâu sắc" hay "chủ trương nhất quán" hoặc là "thấm nhuần sâu sắc" ... Em cũng nhiễm, đâm ra giờ em cũng nói "quán triệt chủ trương sâu sắc, nhất quán ..." là con GM70SE sẽ là con amply DIY chốt hạ của giai đoạn DIY đầu tiên. Sau khi hoàn thành con này, em sẽ nghỉ DIY audio 1 thời gian, chắc là khá dài, vì còn nhiều việc phải làm quá, suốt ngày ôm mấy cục sắt cũng nóng ruột :lol:

Với cái ý nghĩ đó, em làm liều 1 phen, bao nhiêu vốn liếng đổ vào chuyến này hết: Em muốn 1 amply tất cả đều là đốt trực tiếp và tất cả đều chơi choke tải
Tầng công suất thì rõ rồi, tầng lái em tính chơi 6c4c, cái này em thấy kha khá mạch dùng 6c4c/6b4g/2a3 lái GM70 rồi

Giờ là tầng đầu, em chợt nghĩ ngay đến 4P1L, bóng 5 cực đốt trực tiếp.
Sau khi nghe vài bận DHT ở nhà các bác ngoài này, và nhất là sau khi vật nhau ổn ổn với G811, em đâm nghiện DHT, nên lần này muốn tất cả đều là direct heating.
Với 6c4c, em có tìm hiểu thì cần dòng lái kha khá, áp lái tầm 150-180V, với 4p1l thiết kế Va tầm 140-160V, dòng 20-25mA chắc ok.
Cái em còn lo là dùng 4p1l mở đầu, choke tải, có đủ gain cho toàn mạch hay ko nữa.
Tất nhiên là em sẽ chạy 5 cực cho 4p1l, nhưng liệu có đủ gain ko các bác, cái vụ chơi Ra thì em còn căn cứ vào đặc tuyến và biết tính sơ sơ, nhưng cái vụ choke tải này em tịt ngóm! :twisted:

Còn vụ ù xì, em hổng lo, đi mass cho chuẩn, 4p1l và 6c4c sẽ được lọc + ổn áp bằng LM317, vậy chắc ko ngại cái vụ đốt trực tiếp
Các bác ngó giùm em cái vụ gain của mạch nhé. Nếu dùng được 4p1l penthode mở đầu, để em còn đi kiếm cặp bóng 4p1l, vì bóng này em chưa có, chỉ đọc rìviu thấy các bác cũng cho ý kiến hay, nên cứ mạnh dạn thử.



Chào bác 3L
Bác quấn đẹp quá. Nhưng Em thấy cửa sổ quấn còn khá rộng. Sao bác không tính toán cho dây sơ cấp to hơn? Giảm RDC cho cuộn sơ cấp tối đa có thể để tăng hiệu suất thì mới có cơ so với đồ hãng được



Anh Rock mới quấn được 1/2 cuộn để đo thử thôi bạn ơi.
