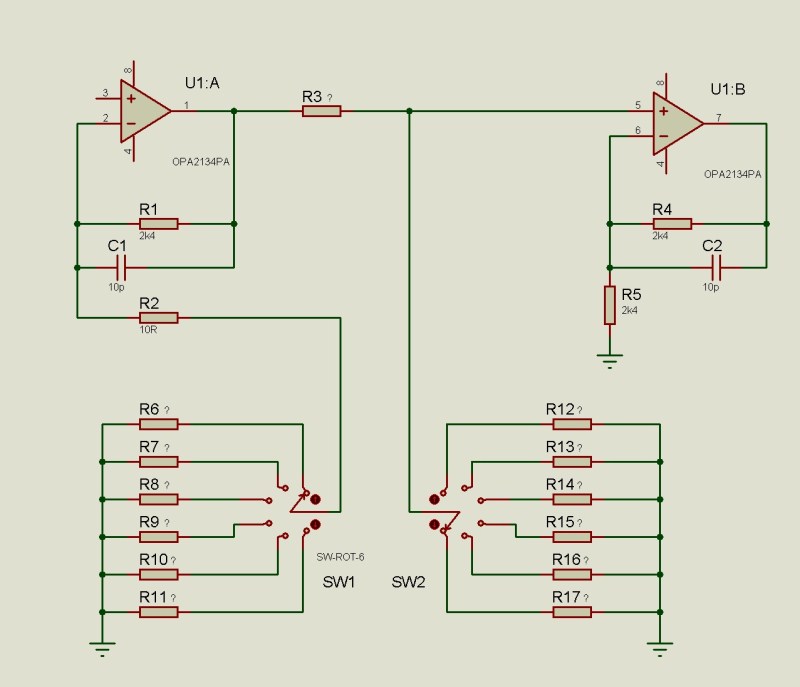

Chào các bác. Em cần tính toán tỉ lệ trở cho mạch chọn gain này với các mức gain -9 -6 -3 0 +3 +6 +9 để khi đánh với pre có các mức gain phù hợp với power ạ. Thanh gạt của SW1 và SW2 gạt song song nhau theo chiều thuận nghịch, điện trở R3, R6-R17 là các giá trị em không tính được. Mong các bác giúp em với ạ. Thank.
Re: Các bác tính giúp em điện trở mạch gain selector này với Món mới bác ah, buffer amp có RCA và XLR nhé bác. Cho phép amp ghép nhiều loại pre mà không lo gain lớn hay nhỏ, vặn cạch cạch mấy phát thôi.
Re: Các bác tính giúp em điện trở mạch gain selector này với R6: 1K R7: 2K2 R8: 4K7 R9: 5K6 R10: 8K2 R11: 10K Nhánh bên kia cũng vậy, tốt nhất là chơi chiết áp thay vì dùng công tắc, cái này mình mò thôi PS: Bác nào có mạch automatic gain control hoạt động đc, cho mình xin nhé
Re: Các bác tính giúp em điện trở mạch gain selector này với Thank bác, nếu trị số lẻ quá bác có thể cho em biết được không ạ, em muốn nó fix chuẩn tí. Bác biết con R3 kia giá trị bao nhiêu không.
Re: Các bác tính giúp em điện trở mạch gain selector này với Theo mình mạch gain selector này có 2 phần: - Phần 1 gồm các điện trở R1, R2 và R6 – R11. Phần này nằm trong mạch hồi tiếp của U1:A, thay đổi giá trị của các điện trở R6 – R11 sẽ thay đổi gain của U1:A. Vì U1 lắp theo kiểu khuyếch đại không đảo, R1 và R2 cố định nên chỉ có thể chỉnh gain xuống thấp nhất là 2x (+6 dB), do đó muốn gain = 0 dB hay – x dB phải dùng thêm 1 bộ suy giảm (attenuator). - Phần 2 gồm điện trở R3 và R12 – R17. Đây là mạch L-pad attenuator, thay đổi R12 – R17 sẽ thay đổi mức suy giảm của tín hiệu đến giá trị yêu cầu. Kết hợp gain của U1, mức suy giảm của mạch L-pad attenuator và gain của U2 sẽ được các mức tín hiệu ra từ -9 dB – +9 dB. Điều rắc rối ở đây là thay đổi R12 – R17 sẽ thay đổi trở kháng ngõ vào của U2, và muốn tính dB suy giảm phải chọn trước trở kháng ngõ ra của U1 (Zsource) hoặc trở kháng ngõ vào của U2 (Zload). L-pad attenuator chỉ có thể match trở kháng ở 1 phía: hoặc với Zsource hoặc với Zload. Sau mấy ngày lùng sục trên mạng mình chỉ tìm được bi nhiu thôi. Bác diyamp và các cao thủ xem có đúng không nhé.
Re: Các bác tính giúp em điện trở mạch gain selector này với Phần U1A đúng là như vậy, còn sau con R3 sang U1B với SW2 xuống GND là cầu phân áp như volume thôi. Nhưng có điều tính giá trị Log Vin/Vout để được giá trị db như yêu cầu mà em bận quá trời không tính nổi.
Re: Các bác tính giúp em điện trở mạch gain selector này với Đúng nó là cầu phân áp bác ạ, nhưng trong trường hợp này phải gọi là attenuator mới chuẩn. Bác chọn mạch L-pad attenuator này match trở kháng với Zs hay ZL, và Zs = ?, ZL = ? để mình tính và ráp thử xem có chạy ko.

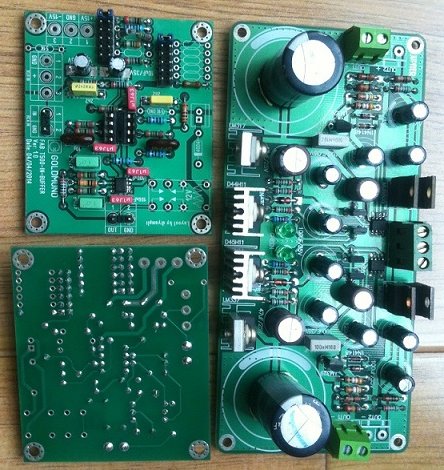

Re: Các bác tính giúp em điện trở mạch gain selector này với Theo yêu cầu của 1 vài bác trên diễn đàn đã có PCB buffer này nhưng ko ráp được do chưa có giá trị trở, mình bạo gan tính toán thử và đưa lên topic để các cao thủ góp ý. Có gì ko đúng thì xin các bác bỏ qua nhé, vì mình là dân không chuyên mà. Mình nhận thấy sơ đồ cái buffer này, về cơ bản, giống hệt như preamp GM M22, chỉ khác giá trị 1 vài linh kiện và thay cái volume chổi than 10K hoặc volume số bằng các điện trở R3 và R12 – R17, đây chính là cái shunt type stepped attenuator, sau đây mình sẽ gọi nôm na là shunt volume. Vì M22 dùng volume 10K nên mình sẽ thay bằng shunt volume 10K, nhưng chỉ dùng 6 vị trí thích hợp để thu được độ lợi của toàn mạch là -9, -6, -3, 0, 3 và 6 dB. Vì U1A và U1B lắp theo kiểu ngõ vào không đảo (non-inverting amplifier) nên độ lợi không thể nhỏ hơn 1x hay 3dB. U1B có trở Rf = R4 và Rg = R5 cố định và bằng 2k4 nên gain luôn bằng 2x hay 6dB (db = 20*log10((Rf+Rg)/Rg). Tính độ lợi của toàn mạch theo bảng sau: Vị trí Total gain (dB) U1B gain (dB) U1A gain (dB) Attenuation (dB)* =Total gain – (U1A gain + U1B) 1 -9 6 6 -21 2 -6 6 9 -21 3 -3 6 12 -21 4 0 6 6 -12 5 3 6 9 -12 6 6 6 12 -12 * Mức suy giảm (dB) do shunt volume Trong bảng mình đã chọn gain của U1A sao cho có thể dùng ít loại điện trở nhất. Ví dụ: muốn gain toàn mạch là 0dB, với U1B = 6dB thì U1A gain phải bằng 6 và suy giảm do shunt volume = -12dB. Vì chọn shunt volume = 10K nên (trở nối tiếp với tín hiệu, R3) Rserie = 10K. Tính Rshunt (R6 – R11) theo bảng: Vị trí dB K factor 10^(dB/20) Rserie 10.000 ohm Rshunt (ohm) Rserie/(k+1) 1 21 7,943 10.000 978,46 2 21 7,943 10.000 978,46 3 21 7,943 10.000 978,46 4 12 2,818 10.000 3.354,50 5 12 2,818 10.000 3.354,50 6 12 2,818 10.000 3.354,50 Trong mạch hồi tiếp của U1A, biết Rf = 2400+10 = 2410 ohm, độ lợi của U1A lần lượt là 6, 9, 12, tính Rg theo công thức: dB = 20*log10((Rf+Rg)/Rg) => Rg = Rf/(10^(dB/20)-1) Kết quả tính tổng hợp trong bảng sau: Vị trí dB Rf (ohm) Rg (ohm) 1 6 2410 2.421,47 2 9 2410 1.325,35 3 12 2410 808,43 4 6 2410 2.421,47 5 9 2410 1.325,35 6 12 2410 808,43 Thay các giá trị điện trở tính được bằng điện trở 1% có giá trị gần nhất. Mấy cái bảng soạn trong Word thì đẹp mà sao copy vào đây cứ chạy tán loạn cả. Mong các xem và hiểu được. Đính kèm cái file Word cho các bác dễ xem.
Re: Các bác tính giúp em điện trở mạch gain selector này với Cảm ơn bác vậy là GM đã chạm hãng rồi, phần code xử lý logic cho phần BV nữa là xong cho GM4.
Re: Các bác tính giúp em điện trở mạch gain selector này với "Phần code cho bv". Kế hoạch năm nay hay năm tới thế.
Re: Các bác tính giúp em điện trở mạch gain selector này với Hôm nay nhận được quà của bác diyamply là 2 chú AD706. Cám ơn bác rất nhiều. Lọ mọ tính ráp cái buffer theo sơ đồ trên thì thấy có vài chỗ tính sai ở cái shunt volume nên mình đã tính lại và úp lên cho bác nào cần. Mình úp luôn cái file excel để các bác tiện kiểm tra và thay đổi để được các giá trị R dễ kiếm. Thành thật cáo lỗi.

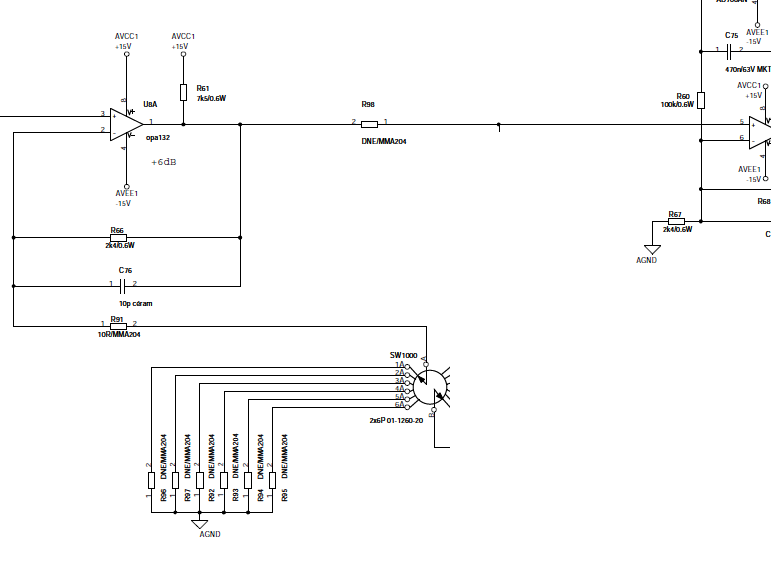

Re: Các bác tính giúp em điện trở mạch gain selector này với Trong máy thật họ chỉ dùng trở như hình cụ nhé, phần trở kia bỏ. Tầng sau fix gain=2.
Re: Các bác tính giúp em điện trở mạch gain selector này với Thanks cụ Tú nhiều. Tầng sau gain = 2 (6 dB), tầng đầu gain thấp nhất cũng phải = 2, vậy thì làm sao có gain - 9 dB nhể, thế ra nó lừa tình mình à.
Re: Các bác tính giúp em điện trở mạch gain selector này với Con trở R98 đó, tầng đầu gain nhỏ nhất là 1. Gain toàn bộ nhỏ nhất là -9dB, từ đó tính ra R98. Còn 1 con sau R98 nối mass nữa.

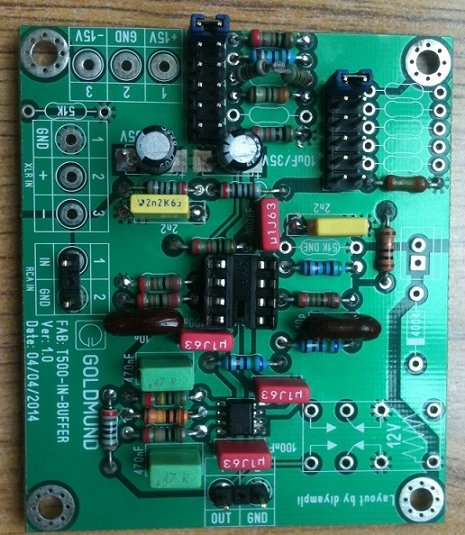

Re: Các bác tính giúp em điện trở mạch gain selector này với Buffer for GMx của mình trước khi đóng điện đây các bác. Để đơn giản mình fix luôn gain của U1A và U1B, chỉ thay đổi mức suy giảm của shunt volume để được gain toàn mạch là -9dB đến 6dB. Do đó, nếu dùng selector để chọn gain thì chỉ cần dùng loại 1 tầng cho monoblock.
Re: Các bác tính giúp em điện trở mạch gain selector này với Đúng ý đồ thiết kế của em. Thank bác đã giúp đỡ.
Re: Các bác tính giúp em điện trở mạch gain selector này với Trên manual của Goldmund nó chỉnh từ -9db đến 9db, bác làm nốt 9db đi bác!
Re: Các bác tính giúp em điện trở mạch gain selector này với Bác diyamply thiết kế bo chỉ có 6 tiếp điểm, schema của GM cũng vậy, làm sao có +9dB được bác? (vị trí 1: -9dB; 2: -6dB; 3: -3dB; 4: 0dB; 5: 3dB; 6: 6dB). Nếu có 7 tiếp điểm thì mới được. :lol: Hơn nữa, mấy cái pre anh em ta thường dùng như: NAC72, M27,... đều thuộc loại to tiếng (gain cao) cả, nên chắc chỉ dùng mấy vị trí -dB để giảm gain, tránh vỡ tiếng khi mở volume pre lớn thôi, mấy vị trí +dB ít dùng lắm. Còn tính toán thì dễ thôi, muốn volume 24 nấc, mỗi nấc cách nhau 3dB cũng được mà. Để mình test trước rồi đưa giá trị trở lên.
Re: Các bác tính giúp em điện trở mạch gain selector này với Em xem manual file của Telos 600 thấy có +9db mà nên em hỏi vậy thôi
Re: Các bác tính giúp em điện trở mạch gain selector này với Hôm em setup để test để tỉ lệ 1:1 là +4dB nó đã vỡ tiếng với Nap rồi anh ơi, bác Touch set thế đủ rồi đấy, pre giờ có mấy con dưới 4dB đâu :mrgreen:
Re: Các bác tính giúp em điện trở mạch gain selector này với Hôm nay mình đã test xong cái buffer ni. Vì ko có oscilloscope mình thử theo cách đơn giản là chèn con buffer này vào ngõ ra của 1 kênh NAC72, kênh còn lại giữ nguyên để so sánh âm lượng 2 kênh khi thay đổi mức suy giảm của shunt volume. Kết quả rất mỹ mãn: - ở các vị trí -9dB, - 6dB, -3dB, âm lượng kênh gốc to hơn kênh có mắc nối tiếp buffer, âm lượng tăng dần từ vị trí -9dB đến vị trí -3dB; - ở vị trí 0dB, âm lượng 2 kênh bằng nhau; - ở vị trí 3 và 6 dB âm lượng kênh gốc nhỏ hơn kênh có mắc nối tiếp buffer, mức 6dB cho âm lượng lớn hơn. Đối với 1 mạch Audio level adjustement, như tên GM gọi, thì kết quả như thế là quá ổn rồi. Mình đính kèm file Excel để các bác tự tính theo các giá trị linh kiện sẵn có. Điều ngạc nhiên là sản phẩm mang thương hiệu diyampli lần này ko có lỗi, các bác cứ ráp theo mạch là chạy. Chú ý chân cẳng mấy em opamp, mình bị cháy mất 1 chú opa2604 vì cắm lộn chân. Đau hơn bị hoạn.
Re: Các bác tính giúp em điện trở mạch gain selector này với Thương hiệu gì chứ bác, em đã tốn công layout bằng phần mềm có schema xong chuốt lại bằng sprint layout mà :mrgreen:
