Hôm nay nghỉ tết rồi :lol: , qua tết em sẽ post lên vì chương trình chạy mô phỏng Multisim em chỉ cài được ở PC công ty thôi ... sáng nay lôi được cái topic này lên nhưng bận giải quyết công việc nên chưa kịp post file mô phỏng mạch Ông sư 6P3C-E PP Thân
Ngồi nghe nhạc buồn tay em lục lại được thông số quấn OPT Push pull như sau : OPT push pull 5.6K/ 4 ohm - 8 ohm Pri : 2780 vòng dây 0.25mm Sec : 105 vòng dây 0.45 mm Dùng FE 32 dày 50mm , lá FE mỏng 0.35mm . Chia đôi lõi để quấn . Phân bố dây như sau : ____1/2 lõi bên trái____ Vách ngăn đôi lõi _____1/2 lõi bên phải____ 1 lớp : 35 vòng dây 0.45mm "" 1 lớp : 35 vòng dây 0.45mm 4 lớp = 278 vòng dây 0.25 mm "" 4 lớp = 278 vòng dây 0.25 mm 1 lớp : 35 vòng dây 0.45mm "" 1 lớp : 35 vòng dây 0.45mm 4 lớp = 278 vòng dây 0.25 mm "" 4 lớp = 278 vòng dây 0.25 mm 1 lớp : 35 vòng dây 0.45mm "" 1 lớp : 35 vòng dây 0.45mm 4 lớp = 278 vòng dây 0.25 mm "" 4 lớp = 278 vòng dây 0.25 mm 1 lớp : 35 vòng dây 0.45mm "" 1 lớp : 35 vòng dây 0.45mm 4 lớp = 278 vòng dây 0.25 mm "" 4 lớp = 278 vòng dây 0.25 mm 1 lớp : 35 vòng dây 0.45mm "" 1 lớp : 35 vòng dây 0.45mm 4 lớp = 278 vòng dây 0.25 mm "" 4 lớp = 278 vòng dây 0.25 mm Phần thực hiện quấn và đấu dây khá phức tạp nên em xin phép soạn trước rồi sẽ post lên sau

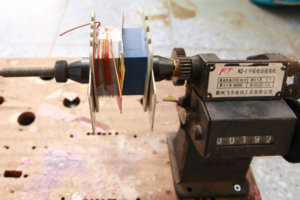

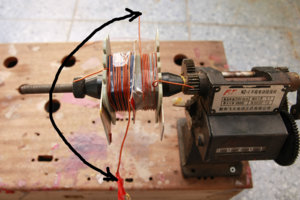

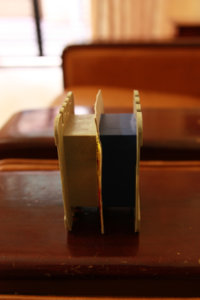

Sáng nay mùng 6 tết, em bắt đầu bày đồ nghề ra D.I.Y, công việc đầu tiên là làm mô hình lõi quấn OPT Hình 1 : em chia lõi làm đôi phân biệt bằng 2 màu cho dễ nhìn . Hình 2 : quấn dây ở nửa lõi bên trái . Hình 3 : sau đó đảo lõi, quấn dây vào nửa lõi bên phải, khi đấu 2 đầu dây như mũi tên sẽ được 1 cuộn dây liền lạc đúng chiều . Cách quấn này được áp dụng đối xứng cho từng nhóm dây (cả sơ cấp và thứ cấp) ở hai nửa lõi .
hoan hô cụ SAA . cụ cứ làm quả truyền hình trực tiếp có hình minh hoạ chi tiết như bác rumbeng ngày xưa hướng dẫn quấn nguồn ý :lol: :lol: đảm bảo newbi như em chắc cũng dệt được OPT. năm mới chúc bác và gia đình an khang thịnh vượng tấn tài tấn lôc.

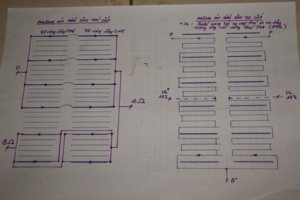

Sáng giờ cặm cụi nguệch ngoạc được cái sơ đồ đấu dây OPT xin phép đem lên trình làng nè các Bác :lol:
Anh SAA ơi, giúp em kê toa cho fe 38*5 đi, fe 32*5 em hết rồi. Hix... kỳ này PP của em sẽ có lẽ ngon hơn cái opt 32*5 của anh đóa!
Nếu Tết mà cái thiền viện này vẫn không khác mấy cái hình cụ Tea chụp thì em bắt đầu thấy ngưỡng mộ cụ SAA rồi! :wink: Mà cho em hỏi có phải ai quấn biến áp là đều phải có cái thiền viện cỡ này đúng không ạ? Trước có cụ Teablue rồi đến đệ tử đời đầu là cụ cả Rùm beng, giờ tới truyền nhân tiếp theo là cụ SAA! :lol: Nếu đúng vậy chắc em xin phép không theo môn phái này được ạ! :lol:

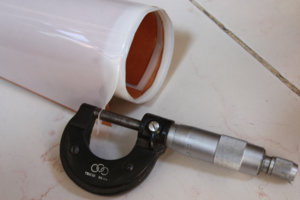

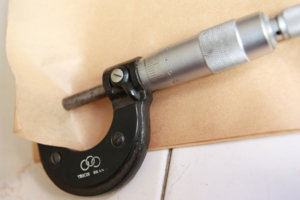

@ Thomas : cục OPT FE 38*5 kỳ này phải ngon hơn OPT SE GU15 Thomas luôn nhé Em post tiếp ảnh của các loại giấy cách điện dùng quấn OPT
@pc_chip : cái am của em tết này hơi khác chút xíu là Ông sư 6P3C-E PP và DAC SAA đã được điều động đi lưu diễn phục vụ văn nghệ Xuân Canh Dần đến nay chưa kịp về . Phía sau lưng em còn có cái hộp y tế đựng bông băng thuốc đỏ để xử lý kịp thời khi đạp phải tụ trở, ốc vít ... ( Rút kinh nghiệm từ phòng ông Rùm) Bác đừng ngưỡng mộ em, vì mãi đến giờ mà em vẫn chưa đề co xong cái phòng nghe cho đàng hoàng ( chắc phải đợi đổi nhà giống Cụ Cả Rùm thì mới mong có phòng nghe đẹp) ,ngược lại em phải ngưỡng mộ Bác vì Bác đã chuyển sang nghiên cứu level cao hơn của lĩnh vực âm thanh là phối ghép loa và setup phòng nghe :lol:
Lúc sáng offcafe TBG, cụ HST có thắc mắc về việc cái vách ngăn đôi lõi em làm bằng bìa quá yếu sợ không giữ nổi dây . Em xin trả lời em chỉ làm mô hình thôi , cái vách ngăn thực em làm bằng giấy amiăng cách điện màu đỏ dày 1mm để đảm bảo độ cứng . Bác nào có sẵn fíp cách điện 1mm hoặc tấm board mạch đã cạo sạch đồng thì dùng để làm vách ngăn này rất tốt .
@Thomas : Nhắc tới mới nhớ, Bác còn nợ chưa làm giúp em 4 cái lõi fíp cho C-core khủng long đấy nhé :wink:
Em xin phép post luôn cái mạch gốc Ông sư 6P3C-E PP mà em chạy đã chạy thử mô phỏng . Chỗ điện trở thoát cathod của 6J5 (6SN7) là 470 Ohm ( Bị bảng thông số che khuất) :mrgreen: Sau khi ráp xong mạch như thế này em đã đo đạc lại và thay đổi chút chút cho đặc tuyến nó đẹp , xong xuôi nghe lại cũng có thay đổi thêm chút chút nữa cho vừa lỗ tai em .

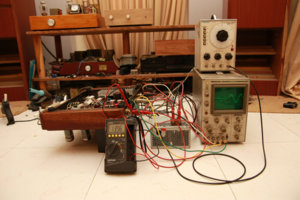

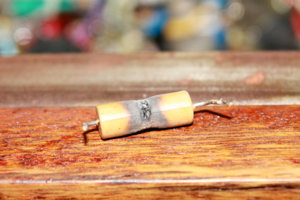

Hôm nay tranh thủ ghé rước Ông sư 6P3C-E PP về . Lúc về đến nhà bật lên thì "Ông sư ko" chịu hát , mùi khét bốc lên, chắc trong quá trình chuyên chở có rung lắc gây chạm chậm chạm chập gì đấy. Thôi rồi Em liền vật ngữa ra khám và phát hiện cháy đứt đôi 1 chú điện trở trên board ổn áp cao áp (hình 1), sau khi kiểm tra kỹ lưỡng toàn bộ mạch em không thấy thêm dấu hiệu bất thường gì khác , em liền thay con trở này . Sau khi khắc phục sự cố , em kiểm tra sức khỏe tổng quát lại và cho ra kết quả như hình 2 Như vậy là vẫn gần đúng thông số thiết kế đạt 24.3W, đưa vào hát lại bài Sumo contest số 1 vẫn giữ được chât âm như xưa, thở phào :lol: Kiếm chuyện kể chơi cho vui, chủ yếu tiện thể em đo lại để đưa cái ảnh thông số đặc tuyến lên trình làng thôi ạ . :lol:
