Tối qua em lại nghịch tiếp con amp này , câu thêm 1 con tụ 0.1uF// điện trở 100 Ohm từ mass chung xuống chasis; tiếng Treble khá hơn rất nhiều nhưng tiếng bass bị mờ hẳn . Không biết giảm con trở 100Ohm xuống 10Ohm thì bass có khá hơn ko nữa ? Chiều về em thử lại xem sao, nếu hổng khá thì em tháo liệng luôn cho nó khỏe .
Hôm qua, em thử thay con tụ 1mF LX vào (mới tậu được của cô Hai hôm CN) , nghe bass phê "lòi" luôn . Em đang chờ hàng nóng từ Bác Via để nâng cấp tiếp "em nó" Cố lên Thomas , xong chasis thì tiếp tục quấn OPT đi .
Các Bác cho em hỏi điện áp fix bias cho 6P3C PP là bao nhiêu dzậy ? Cái mạch chỉnh Bias Bác Via tài trợ cho em có 02 cọng dây; một trắng một vàng đấu vô mạch như thế nào vậy Bác ?
Rị mọ đấu cái mạch chỉnh fix Bias vào , bật điện lên , con amp của em nó gầm nhiều hơn là hát , cặp loa cứ sôi ùng ục , board nguồn nóng như cái bếp điện . Lật đật rút điện kiểm tra thì mới biết mình đấu lộn cực , đưa điện áp + và đầu điện trở thoát lưới công suất . Hú hồn, mong là chưa gây ra hậu quả nghiêm trọng , chiều nay em sẽ đảo chiều điện áp và thử lại xem sao
Con amp của em sau khi gắn mạch fix bias vào nghe chi tiết và phê hơn ban đầu rất nhiều , hiện điện áp bias âm của em là -45VDC đều cả 02 kênh , dòng em không đo được vì cái đồng hồ của em đang bận phục vụ dự án chim chích của Bác Rùm
Úi chà chà , thêm cái mạch chỉnh bias vô , ngắt liệng con tụ 1000uF/50v và cái điện trở 150Ohm/5W thay bằng con điện trởi 10Ohm/7W nối xuống mass , ngọ ngoạy 02 cái biến trở của mạch bias một lúc , tự nhiên amply của em dứt hẳn cái bịnh rù khi bật máy rồi Bác Via ơi .Mừng quá ..
Chúc mừng bác SAA, bác pót cái mạch sau cùng lên cho anh em học hỏi + đu theo bác với nhé. Cuối tuần này mình sẽ khởi động 6Pi3C-E PP, thkxyz bác. -------------- HST

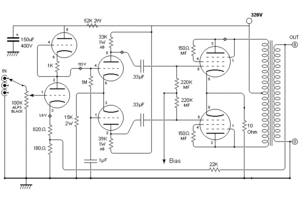

Sơ đồ mạch chỉnh sửa để có fix bias Đây là sơ đồ Bác Via gửi theo yêu cầu của em là cần Fix bias . Bác Via cũng biếu em cái mạch chỉnh bias dùng nguồn 45V CT nhưng em lỡ quấn biến áp chỉ có nguồn đơn 0 -45V nên đành liều làm một cái mạch bias khác và bi giờ đã chạy tốt . Em sẽ cố vẽ ra và post lên để các Bác góp ý .
Mạch chỉnh bias Đây là mạch chỉnh bias em đang dùng . Các trở R = 33K Biến trở 20K Tụ điện C = 47uF/400V
Mạch nguồn dễ ẹt à . Từ biến áp 280VAC qua cầu nắn diod 04 con FRED RU4C -> tụ lọc 150uF/400V -> choke 7H/200mA -> tụ 150uF/400V(Ra cao áp tầng công suất và tầng đảo pha 320 -360VDC) -> R =52K -> tụ lọc 150uF/400V ( ra cao áp tầng tiền khuếch đại 200V-210VDC)
À quên nữa trên mạch bias em vẽ thiếu một con tụ 47uF/400V nữa . Con tụ lọc này đấu ngay sau cầu nắn diod trước khi vào mạch chỉnh bias . Các Bác hiệu chỉnh dùm em nhé

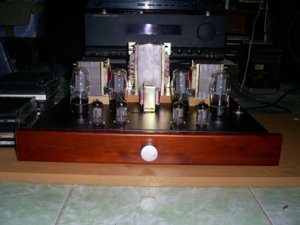

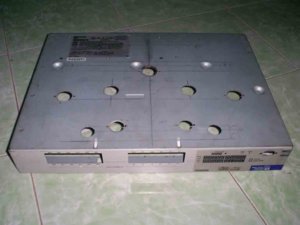

Version 02 6P3C PP đã được Bác AudioThi hoàn tất và cất tiếng hôm CN vừa rồi, nghe nói là rất ... phê . Em đang cố liên hệ kiếm mấy cái hình post lên để các Bác xem chơi . Tổng thể con amp của Bác AudioThi gần như toàn bộ DIY : _ Chasis tự làm _ Biến áp nguồn tự quấn theo công thức Rùmbeng _OPT và Choke tự luyện từ "nhân sâm ngàn năm" theo đơn thuốc do Bác Trà xanh kê trong " xưởng chế tác" _ Hàng nóng (Sơ đồ mạch hình "saa2_189.gif ") do Bác Via cung cấp _ Tất nhiên tụ trở và đèn ko thể DIY được là phải mua ngoài chợ rùi . Do ADSL của AudioThi bị trục trặc nên chưa chuyển hình lên được .
À quên Version 03 của Bác HST cũng sắp ra đời, Bác ấy vừa dệt xong OPT cũng từ nhân sâm ngàn năm . Thông tin chi tiết em sẽ tường thuật đến các Bác sau nhé .

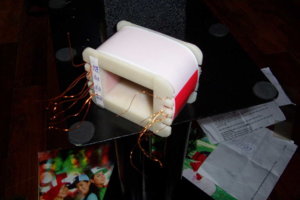

opt của em nè bác thomas ko lo cuốn OPT đi ma còn vô đây tám hả?? hihihihihi em cuốn xong rồi nè bác mau lên rồi còn đi nhật tảo với em chứ?? bác tính giam dự án này đến chừng nào zay???

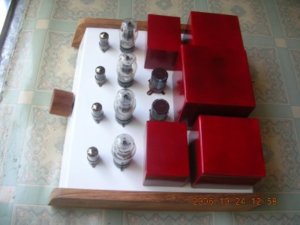

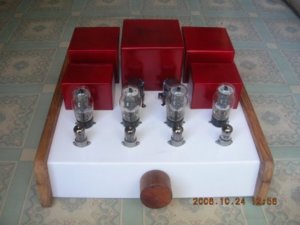

Anh Rùm ơi, anh SAA ơi, anh HST ơi, anh audiothi ơi, Bình 4D ơi, cùng các anh... ơi, ampli của em kêu rồi. Một quá trình gian nan: quấn PSU, quấn choke, quấn OPT... ôi D.I.Y quá trời. Em xin gửi hình lên báo cáo các anh Xin cám ơn tất cả
Em xin cám ơn anh Rùm đã dạy em quấn PSU và choke; anh Teablue dạy quấn OPT qua trang web của chúng ta (VNAV.net); cám ơn anh SAA tặng điện trở và nhiệt tình hướng dẫn; cám ơn anh HST và anh Audio Thi động viên quấn OPT; và bạn Bình 4D thúc giục em D.I.Y nhanh nhanh để cho bạn ấy mượn chạy rà Fostex. Em xin cám ơn tất cả with love
Nhóm TB-Group chuyên trị Push-pull các bác ơi . Ai muốn ráp ampli push-pull thì cứ nhè TB-Group ra mà mà học hỏi .
