Em nghe phong thanh là biến áp OPT phải sắt giàu Niken gì gì đó mới ngon cơ, không hiểu sắt giàu Silic thì có ảnh hưởng gì không bác nhỉ :cry:
Em cũng nghe phong phanh :lol: OPT vẫn dùng Fe silic là chủ yếu mà bác, mấy cái loại M4,M6 gì gì đó em không nhầm thì đó là tôn silic đó ạ. Còn lõi Ni, amorphous gì gì đó thì là hàng khủng rồi ạ :lol:
Bác Cò ơi, Bác SAA ơi! Em mua được FE rồi nè! Các bác làm ơn cho em cái công thức với. Đúng là dự án của em ngâm lâu quá rồi. Có lẽ do em nhát quá, thiếu tự tin nên cứ sợ đồ mình làm nghe không ra gì. Các bác làm ơn chỉ dẫn cho em cụ thể 1 chút nhé. Hà em xin đa tạ các bác!
@ngocha999: Bác cho em biết thông tin về bộ FE bác mua để em thử tính dùm OPT nhé, đa lăn tăn ...bất thành ampli .
Chào bác SAA, 2 cục FE em vừa mua có kích thước như sau: - Lưỡi 38mm. - dầy 60mm mỗi cục. - Kích thước trên em chưa biết đã đủ chưa, nếu thiếu gì thì bác cứ chỉ giáo. Bác làm ơn tính dùm em nhé. Cảm ơn bác nhiều!
@ngocha999 : Em mạo muội tính cấu hình OPT theo FE của Bác như sau : OPT PP 6K/ 8Ohm Dùng FE lưỡi 38mm dày 60mm . Sơ cấp 2400 vòng dây 0.35mm chia làm 20 lớp , tức là 120vòng/lớp Thứ cấp dùng dây 0.9mm ; 8 Ohm tương ứng với 88 vòng . Thứ tự quấn như sau : Thứ cấp 1: 44 vòng dây 0.9mm (1 lớp) Sơ cấp 1 : 600 vòng dây 0.35mm tương đương 5 lớp mỗi lớp 120 vòng Thứ cấp 2: 44 vòng dây 0.9mm (1 lớp) Sơ cấp 2+3: Quấn liên tiếp 1200 vòng dây 0.35mm tương đương 10 lớp mỗi lớp 120 vòng Thứ cấp 3: 44 vòng dây 0.9mm (1 lớp) Sơ cấp 4 : 600 vòng dây 0.35mm tương đương 5 lớp mỗi lớp 120 vòng Thứ cấp 4: 44 vòng dây 0.9mm (1 lớp) . *Cách đấu dây : _ Sơ cấp : Đầu vào của Sơ cấp 1 chính là Plate thứ 1; đầu ra của sơ cấp 1 sẽ đấu nối tiếp với đầu vào sơ cấp 4 . Đầu ra của sơ cấp 4 đấu với đầu vào của sơ cấp 2+3 và ra trạm đó là B+ ; Đầu ra của sơ cấp 2+3 là plate thứ 2 . _ Thứ cấp : (Thứ cấp 1 đấu nối tiếp với thứ cấp 4) // ( thứ cấp 2 đấu nối tiếp thứ cấp 3) cho ra 8 ohm . Chúc thành công
@Ngocha999 : À công thức tính OPT là em được một cao nhân trên núi chỉ giáo , sau đó xào nấu lại cho vừa khẩu vị của em , nếu chịu khó nghịch thì Bác cứ mạnh dạn thử . Em ko biết đo mấy cái cục này đâu , chỉ quấn xong ráp vô ampli kêu được là mừng rồi .Thân
Đây là bản thiết kế cái chassis của em Chắc xong rồi. Hẹn bác 2 tuần nữa em show hàng để các bác chấm diểm dùm em! Cảm ơn các bác nhiều lắm......
ampli bác thiết kế đẹp thật, nhưng xin lỗi bác em mới nhìn qua tự nhiên liên tưởng ngay tới tủ bánh ngọt Kinh Đô hay Đức Phát..hehehe Chúc các bác cuối tuần vui vẻ. HST
hình như bác vẽ bằng Inventor 11 phải không...hic.. quá đẹp. Em vẽ bằng Solid work cũng không có vé so với bác. Cái dual block chassic để nhét chung 2 bộ mono block 6pi3C của em còn thua xa của bác. Cuối tuần này chắc 6pi3C của em sẽ cất lên tiếng hát...Camomile blend (hy vọng là thế). À, sao bác không lắp một miếng lót bằng INOX mạ vàng vào chỗ chân của máy cái đèn nhỉ. Chắc là đẹp ác luôn đó (nếu khi nào bác cần, bác cho em kích thước em nhờ anh bạn em dập cho, chi phí rẻ lắm. Em cũng làm một cái chassic bằng nhôm và lót thêm một tấm INOX mạ vàng rồi, trong cũng đẹp chán.) @SAA: bác ơi. em đang gặp rắc rối với cái OPT cho EL84 chạy Single end nên chạy sang đây cầu cứu bác, nhờ bác trợ giúp dùm em (bên topic làm ampli đèn cho loa vi tính).
Báo cáo các bác em xài 3DMax đấy. Em vẫn đang vật lộn với cái OPT, hôm nay em mới quấn xong được 1 cục. Gian nan thật các bác ạ Cảm ơn bác candy_sniper2007 nhé! Em vẫn chưa đặt làm Chassis đâu, nếu có thể bác cho em ĐT của bác, hôm nào đặt làm Chassis em xin bác chỉ giáo.
Cố lên bác ơi, em nghe con amp này mãi mà vẫn chưa chán bác ạ , OPT bác SAA tính thì bác khỏi phải lăn tăn luôn. chúc bác sớm thành công!!!!
@Binh4d : Quảng cáo thổi phồng quá mức chừng nào thì "nạn nhân liều mạng DIY" càng thất vọng chừng ấy đó ... @ngocha9999: Chạy nước rút hoàn thành dự án đi Bác . Chúc thành công
Bác design đẹp ghê, ăn đứt các con 6Pi 3C mà em từng thấy. Cho em hỏi bác tính làm miếng chặn trong suốt bên trên là bằng kính hay mica vậy? Em trộm nghĩ con ampli này ngoài tác dụng nghe nhạc thì nướng mực khô trong cái lồng sấy ấy cũng đủ mồi nhậu với vài chai volka. Bác cẩn thận nhé cái vụ này nhé. Chúc bác thành công

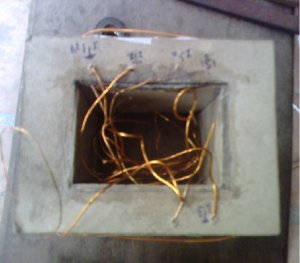

Báo cáo bác Cò và bác SAA Warning của bác thật chí lý, cái miếng nắp này em chủ định thiết kế tháo lắp dễ dàng bởi 04 cái khuy đồng, có 1 cái quạt thông gió để giải quyết vụ quá nhiệt. Cái nắp này sẽ được uốn bằng Mica, em phải làm cái nắp này vì sợ 2 đứa nhỏ nhà em nó nghịch, em là nạn nhân mấy bận rồi. Hôm trước đã phải dỡ ra 1 lần để cuốn lại rồi, đang cuốn ngon lành thì ông con đuổi nhau chạy qua đá vào cuộn dây đồng, mọi thứ đổ tung tóe. Cái lẫy gạt đồng hồ đếm vòng chả biết mắc vào đâu mà đồng hồ đếm vòng trở về 000000. Báo cáo các bác, Được nghỉ 2 ngày T7 & CN em đã làm gần xong cuộn OPT thứ 2 theo sơ đồ bác SAA tính giùm thì mới phát hiện là mình ra dây đúng chỗ để vào FE, giận quá đi mất. Mất bao nhiêu thời gian, 1 ngày em chỉ có khoảng 2h rảnh. Chán quá nên chiều nay em phá thử con OPT PP 30W của Nhật ra xem thì thấy sắt của nó có kích thước nhỏ thôi, lưỡi có 29mm, mà cũng chẳng thấy AirGap gì cả. Khi nào phá xong em sẽ đo đạc thông số đầy đủ Post sơ đồ và ảnh chi tiết để các bác tham khảo. Con OPT này em được 1 cao nhân hào phóng đồng ý để cho em phá, bác ấy bảo nếu có đủ 2 con này thì giá của nó khoảng 150 USD. Mà các bác cho em hỏi chút, cái lõi em làm bằng bìa nên rất yếu, cuốn ra đến ngoài thì nó cứ bửa cái thành ra. Mà lõi nhựa em ra ngoài mua không có loại cho FE lưỡi 38. Các bác có cao kiến gì chỉ giáo cho em với. Cảm ơn các bác nhé, đành phải tiến hành lại từ đầu vậy.
bác dùng cái loại giấy bìa cứng amiang màu đỏ mà bác Rùm hay dùng để ra trạm biến thế cắt làm lõi quấn là vô địch thiên hạ
Kính Bác CÒ CON xem lại RÙM em tại sao ở tàng đệm đèn 6H8C ở katôt là 112v mà ở lưới G lại là 120v. Như vậy lưới dương 8v thì làm sao mà chạy được.
Mạch bi chừ! Kính bác Boong và bác ngocha999: bác bắt giò 1 cú quá chí lý....em nhầm ạ... lúc đó em đo là ngược lại 120V ở catod 6h8, 112V ở anod 6h2. Vẽ tranh tối tranh sáng mắt mờ tai điếc do đang sướng vì ampli đã kêu...bác rộng tình mà thứ tội cho em... Sory bác lần nữa vậy! Hôm nay em có lật đít nó lên đo lại sẵn tiện mod lại luôn...nghe coi bộ hình như hay hơn cái lúc đầu ti tí.... Bass hế dính, treble nghe phê, mid chi tiết hơn thì phải... em chỉ có biết thế thôi, còn méo mó ra sao chắc phải nhờ bác HST binh lại dùng bằng phần mềm của bác nonew. Nếu ko có gì thay đổi ngày mai em nâng cao áp thằng 6h2 lên 150V luôn xem sao, ăn chơi hú hoạ sợ gì mưa rơi bác nhể...quá lắm thì tèo bóng thôi...hihi....các bác cao thủ giúp xem giùm em, nâng vậy có méo mó gì không??? :idea: @ bác HST: bác giúp em nhé, hichic...em quyết tâm đổi gu cóc thèm chơi con GU-50 xinh gồ ẻn nữa....em chơi "kéo lên đẩy xuống" cho nó máu me... bác nhở! hehehehe Em post lại cái mạch hôm nay đây ạ! P/S: lại nhầm anod 6h2 = 120V , catod 6h8 128V
ủa em nhớ hôm nọ bác Nonew hướng dẫn CurveCaptor có em, bác, macao và một số bác nữa, em thấy ai cũng gật gù mà

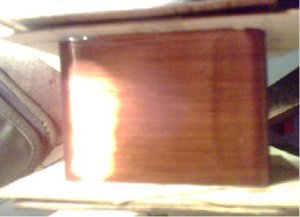

Chào các bác, em xin báo cáo tiến độ. Em đang cuốn lại cái OPT, lần này em làm lõi bắng Phíp 1mm, mới cuốn xong được 1 cuộn. Bây giờ em mới thấy ngấm cái khổ của nghiệp DIY. Căng cả mắt, mỏi cả tay ra mà dây dợ nó vẫn trèo lên nhau. Tuần tới hôm nào xong cái chassis thì em sẽ post hình lên nhờ các bác chấm điểm giùm em, không biết hình thiết kế như vậy mà nhìn ngoài nó có ra thể thống gì không. Cảm ơn các bác, Tạm biệt các bác!
Re: Mạch bi chừ! Kính bác CÒ CON nhỏ này của em cũng đã hát rồi đấy.mà cao áp của "THẰNG"6h2 em cũng đang để 145v đấy ạ,không vấn đề gì cả. Mà nói là "nhỏ" chứ em nó cũng ko nhỏ đâu ạ,em áng chừng cung ngót 20kg chứ chả chơi.Điểm B+ em đang để ớ 400v chỉ khác của Bác là em chạy bias chủ động và để ở -39v.Mai em sẽ đưa hình em nó lên để các Bác chiêm ngưỡng.
