Các bác tư vấn dùm em mạch tube amp 6Pi3C PP

Các sư huynh ơi,

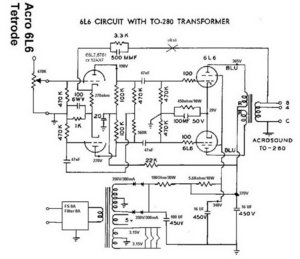

Cuối cùng thì em cũng hoàn thành đuợc cái 6L6 PP rồi. Sơ đồ mạch hơi khác của các bác một...đống...hi..hi....(đùa thôi). Cái sơ đồ này em chôm trên mạng. Hiện em đang sử dụng hai OPT của Sansui thay cho cái OPT Acro sound TO-280 chính hãng. Tuy nhiên hai cái OPT của em không cân đối nên một kênh âm thanh lớn, một bên nhỏ và hơi rẻ (cái OPT 5171 cho ra tiếng không ổn định lắm, mai em sẽ thay bằng cái lớn hơn), cái OPT còn lại thì không sử dụng đường hồi tiếp về đuợc vì khi nối đuờng hồi tiếp này vào, điện trở 270 ohm (thoát cathod) bị cháy bốc khói nghi ngút (làm em toát cả mồ hôi). Nói chung thì ampli không bị ù gì cả (chắc do em xài chassic bằng gỗ). Tuy nhiên tiếng Bass không được đầy đủ lắm (với lại em đang sử dụng tạm cặp loa dỏm của công ty, chưa đem về nhà để thử). HÔm truớc em làm phiền bác Teablue quá trời, rốt cục phát hiện ra đuợc là do cái OPT truớc đây không hiểu sao mà nó chạm giữa sơ cấp và thứ cấp..hic..hic..làm die hết cây 5ŨGB của em... Chiều nay khi đo thử phần nguồn cao áp thì dòng một chiều qua điện trở 100Ohm/30W là 0.2A.
Các bác cho em hỏi, nếu em muốn sử dụng hồi tiếp về thì phải lắp điện trở và tụ là bao nhiêu? Em đã dự phòng sẵn nguồn -50V cho bias rồi, nếu muốn lắp mạch bias thì phải mod mạch lại ra sao?
Nhờ các sư huynh chỉ giáo dùm nha. Đa tạ các bác rất nhiều. Đa tạ nhiều nhất là bác Teablue đã chỉ giáo.
(em hiện đang sử dụng CD walkman cấp thẳng tín hiệu vào Jask RCA của ampli. Dây loa sử dụng một bộ dây của bác Dũng Audio - 400K/ bộ dây)



Nàng nhà em đây ạ,các Bác thấy sao.vì chụp băng ĐTDĐ nên ko nét lắm.



Ô nhầm xin lỗi các Bác.

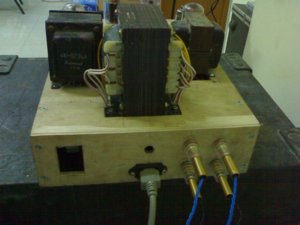

Cái ảnh trên là hình cái chụp biến thế do em tự tay cắ và gấp,bằng loại tôn lợp mái nhà, nhưng mà là loại tấm phẳng dày 0.5. Tất cả mấy cái biến thế luôn.



Đẹp quá, nhưng bác để mấy cái tụ giữa mấy cây đèn như vậy, liệu có sợ nó sùi bọt mép không bác? :lol:



Chả vấn đề gì đâu Bác ơi,chạy lốtđa 3h liên tục mà cô nàng mới chỉ hơi ấm lên thôi.



Vậy thì ok rồi :lol:
Mà bác cho em hỏi: chassis bác tự làm hả bác, bác dùng tôn dày bao nhiêu vậy?



Kíu em với,
Các sư huynh ơi, cái mạch em post lên chạy nghe đuợc nhưng sao cái điện trở thoát cathod của 6pi3c bị nóng quá dầu em xài điện trở 10W rồi. Dòng qua điện trở này em đo được gần 200mA...hic... Nhờ các sư huynh tư vấn dùm em với... Còn phần hồi tiếp em chưa dám lắp vào nữa. Phải làm sao đây ?



cái chassic của bác Boong nhìn cũng bắt mắt ghê. Ủa, còn cái chassic của bác Ngocha999 sao chưa thấy post lên nhỉ?



Toàn bộ của em đều là tự làm cả.Có mỗi :TỤ, TRỞ, BÓNG ĐÈN và ỐC VÍT các loại:là phải đi mua.Chassic hai thành gỗ,mặt dùng nhôn 2ly mua ở Đê La Thành,về tự cắt gọt rồi nó ra như vây đó Bác.



Em cũng đang làm cái má gỗ bên hông máy của em, vài bữa hoàn tất em sẽ post cái hình lên để anh em comment nhé..he..he...
Àh, các anh cho em hỏi:
1. dòng thoát cathod cho 6Pi3C thuờng khoảng bao nhiêu nếu dùng fixed bias (mạch em post bên trên)? Nếu nóng quá chắc em phải dùng điện trở có vỏ nhôm bọc quá..hic..không biết bác Dũng Audio bán bao nhiêu nữa.
2. Nếu cấp nguồn bias cho G1 đúng 30V (theo catalog) thì dòng thoát cathod có giảm xuống ko? Em chỉ biết theo đồ thị thì nếu cấp bias cho G1 khoảng - 30V và điện áp G2=250V thì dòng plate sẽ giảm duới 50mA. Nếu lắp mạch để đạt đuợc các thông số trên thì chất âm có bị ảnh huởng gì không?
3. Nếu không đưa hồi tiếp về thì âm thanh bị ảnh huởng như thế nào? (em đang ngán cái vụ hồi tiếp vì không hiểu sao khi em đưa hồi tiếp từ thứ cấp của OPT về với điện trở 3.3K // tụ 0.5UF thì điện trở thoát Cathod tại chân số 3 của 12AX7 cháy bốc khói?).
Rất mong được sự góp ý của các bác.
Thanks a lot.



Bác thử giảm tiếp biass thêm chút nữa đi khoảng -38v sem sao.Tại điểm này thì dòng plate sẽ dưới 50mA.Bác để -30v là hơi cao đó.
Chúc Bác hết bốc khói.



Vâng, cảm ơn bác Boong nhiều, ngày mai em sẽ sửa lại mạch, giảm điện áp âm xuống nữa. Hy vọng là không còn khói lửa chiến tranh nữa..hi..hi....

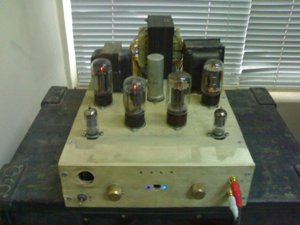

Em post cái hình ampli các bác xem chơi, đừng cười nhé vì em chưa ráp má gỗ MDF và mặt trước/trên vào..he..he..
Tuy nhiên, em chưa cấp nguồn âm cho mạch để Vg1 = -38V như bác Boong chỉ bảo cũng như kéo hồi tiếp về tầng đầu nữa. Âm thanh nghe lớn, tiếng trung tốt nhưng hơi cứng, tiếng treble thì nghe cũng được, tiếng bass hơi yếu không biết vì ampli hay do cặp thùng em đang thử là cặp thùng sân khấu sử dụng 1 loa 4 tấc và 1 loa còi nhỏ (cả hai đều hiệu Coral - Mỹ) nữa. Em thử bằng 1 dĩa country, 1 dĩa vocal nữ thấy âm thanh hơi thiếu phần âm trầm của trống jazz.
Xin các bác có ý kiến chỉ đạo dùm em nhé. Chắc bữa nào làm xong cái má gỗ và hoàn thiện vỏ bọc của nó, em phải đem lên nhờ bác Teablue chỉ đạo nghệ thuật để mod lại quá. Em xin phép bác Trà xanh trước nha..hi..hi...
Thôi, em phải dìa để đưa người iu đi chơi Noel nữa. Mai mới tính tiếp được. Mong các bác giúp đỡ. Em cảm ơn rất nhiều.



Ampli của em có tiếng rè nhỏ, không biết có phải do biến áp nguồn gây ra không vậy các huynh



à, mà hình như kênh bên phải của em nó hơi yếu tiếng bass hơn kên bên trái. có phải do biến áp suất âm bên phải lớn hơn không vậy các huynh? (mặc dù trở kháng đo được: Z, R, L của hai cái OPT này em đo gần giống nhau, chỉ khác nhau về kích thước - đo bằng đồng hồ kiểm tra động cơ/biến áp). Em phải kiểm tra chỗ nào để chỉnh lại đây các sư huynh.
Đây là lần đầu tiên em ráp ampli đèn nên còn nhiều chỗ chưa hiểu (hổ thẹn cho kỹ sư điện - điện tử quá vì em chỉ được học về bán dẫn thôi), mong các bác chỉ giáo cho.
thanks a lot,



@candy....: nếu bạn dùng fix bias thì dòng cho 6P3C-E khoảng 52mA ( Em để ở mức này chạy thấy rất ổn )
Hiện tại em đưa điện áp bias vào 2 con trở thoát luới 6P3C-E là -52V . Điện trở thoát Cathod cho mỗi 6P3C-E à 1Ohm .
Cái vụ hồi tiếp này rất nhức đầu . để em nghiên kíu thêm mạch của bác rùi sẽ bàn tiếp nhé



Cảm ơn bác SAA rât nhiều. EM đọc một vài topic trên mạng thì hình như nếu không lấy hồi tiếp về thì tiếng Bass nghe hay hơn phải không bác? Cái ampli này em tranh thủ mod cho xong trước tết để về tặng cho bố em (ông rất thích nghe nhạc vàng) nên mong các bác chỉ dùm em nhé.
Àh bác SAA à, nếu dùng fixed bias thì em phải cấp nguồn âm vào chỗ nào trong mạch vậy bác? (Bác đừng cười em nhé)



@candy_sniper2007 :Hôm qua post trả lời nhưng mạng bị treo... hồi tiếp đúng sẽ giảm méo ; tùy theo yêu cầu muốn cải thiện bass, treble hay mid mà bố trí trên đường hồi tiếp là trở, tụ hay trở// tụ . Linh kiện nào tăng/giảm treble , bass, mid ..có lần thần đèn tiết lộ cho em nhưng em qưên mất rồi... hôm nào gặp em sẽ hỏi lại rồi bàn tiếp nhé ... ;-)
À thay vì con trở thoát lưới đèn công suất 470K nối xuống mass thì ngắt ra nối vào nguồn fix bias -52VDC . Lúc đó điện trở thoát cathod đèn công suất 6P3C-E chỉ còn 1 Ohm thôi .
Để hiểu rõ hơn, bác cứ lục tìm tạp chí nghe nhìn tháng 7/2003 , bác Kim Thạch post mạch tube amp Niro 1000 rất rõ . Bạn cứ copy nguyên phần nguồn fix bias và phần đèn công suất . Nếu còn máu thì mod toàn mạch theo sơ đồ này ( Em vừa hoàn tất Pussh pull ver 3 theo mạch này nghe rất ổn , bass mạnh lắm)
Chúc Bác thành công



@SAA: cảm ơn bác rất nhiều về sự chỉ bảo. Bác cho em nợ bác một chầu cà phê hi-end nhé (quán này mới mở branch No 2 ở Bùi Thị Xuân mà em chưa qua nghía thử, bác cho em xin số để bữa nào mời các bác một chầu cà phê nhé). Em đã lỡ đóng thùng cái 6L6 PP gửi về cho bố em rùi nên coi như kiến thức bác chỉ em sẽ áp dụng vào dự án mới của em vậy: 6L6 SE Ultra linear. em đã nhờ bác Tea luyện cho em cặp OPT rồi. Hy vọng cuối tuần sau, sau khi thi hết môn em sẽ tiếp tục ráp con mới này để .... tặng người yêu của em (của người yêu cũng là của em mà...he..he...) chỉ tiếc là em không đủ tiền mua cặp 300B nên phải xài 6L6 đỡ vậy ( nhưng bác Tea bảo là cặp OPT bác quấn avaible cho em sau này độ lên 300B luôn...he..he....quá đã). À, bác biết chỗ nào bán 6SN7 cũ không bác? Em định mua một cặp 6SN7 cho dự án mới mà chưa biết mua ở đâu. HI-end store bán mắc quá...hic..



@candy_sniper2007 : Cứ pìn tỉn đi Bác, cơn nghiện D.I.Y sẽ tăng dần , lúc đó cũng đành tặc lưỡi rước 300B về thôi ... Nếu rảnh thì ghé quán cafe Rùm Beng vào mỗi sáng CN , đảm bảo sau một hồi " ông tám" máu DIY của Bác sẽ sôi lên rần rần liền à ...



Oh, vậy hả bác. Mai mốt chắc mỗi sáng chủ nhật nếu không học chắc em phải qua thọ giáo các bác mới được..hi..hi...



Báo cáo các bác là em cũng đang ráp xong cái 6P3C PP, em ráp theo sơ đồ của bác Cò con ở trên này.

Lúc mới đóng điện nghe tiếng chẳng thấy Bass đâu, sau khi tham khảo ý kiến của các chuyên gia và thay đổi nhiều phương án cuối cùng linh kiện quan trọng nhất đối với tiếng bass của mạch này là con tụ 0.033 uF nối chân 1 và 4 của đèn 6H8C. Tụ càng to bass càng khỏe. Hiện tại em đang dùng con có trị số là 0.068 uF nghe tiếng có vẻ cân bằng.

Em xin cảm ơn các bác trên diễn đàn này và đặc biệt là các bác TeaBlue, Tyro đã giúp đỡ rất nhiệt tình.



Đây là cặp loa để tham chiếu:

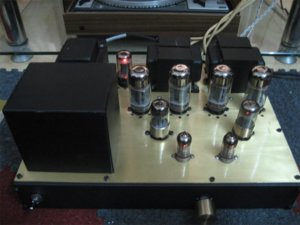

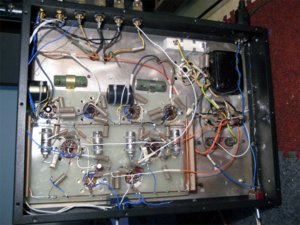

mạch tube amp 6Pi3C _E PP chơi hoài mà không chán

Vẫn với sơ đồ mạch Niro 1000 , dùng 12Au7 nối SRPP cho tầng đầu , tầng đảo pha dùng 4 bóng 12Au7 đấu // 2 nữa đèn cho mỗi bên , tầng công suất là 4 bóng 6Pi3C _E , nhưng em liều mình điều chỉnh lại một chút :
_ Hạ cao áp tầng đảo pha từ 382VDC xuống còn 320VDC
_ Giảm con trở anod tầng đảo pha từ đối xứng 25K thành Ra1=18K ; Ra2=21K .
_ Tăng con trở thoát cathod từ 8.2K lên 9K/4W .
_ Giảm con tụ thoát cathod tầng đầu từ 100uF/35V xuống 47uF/16V
_ Giảm con trở hồi tiếp xuống còn 7.5K
Sau khi hoàn tất đóng điện, em nhận thấy tiếng nhạc mạnh mẽ , bass sâu, gọn và nghe dễ chịu chứ không lùng nhùng như trước khi mod , tiếng mid thì là sở trường của Fostex 206E rồi và treble lại càng được Fostex super twister T90A thể hiện rõ .
Thế là có cái để nghe rỉ rả tạm trong khi em bắt tay vào ...vật ngữa cái khác ra nghịch rồi.
