Đây là mạch amp của EL84 tàu, em cũng có một con amp như vậy nhưng xem qua thì thấy sơ đồ, thông số nhiều điểm khác, em định tận dụng nguồn và OPT vì cái này em mù tịt. Sau đó đi nhờ làm mạch in và lắp ghép, hàn vào thôi. Nếu lắp theo sơ đồ này em cũng tận dụng được một số linh kiện đã mua về mod từ con amp tàu kia. Các bác xem giúp em mạch này có được chất âm kha khá không ạ. Mong các bác chỉ giúp em để tập tành DIY ạ.

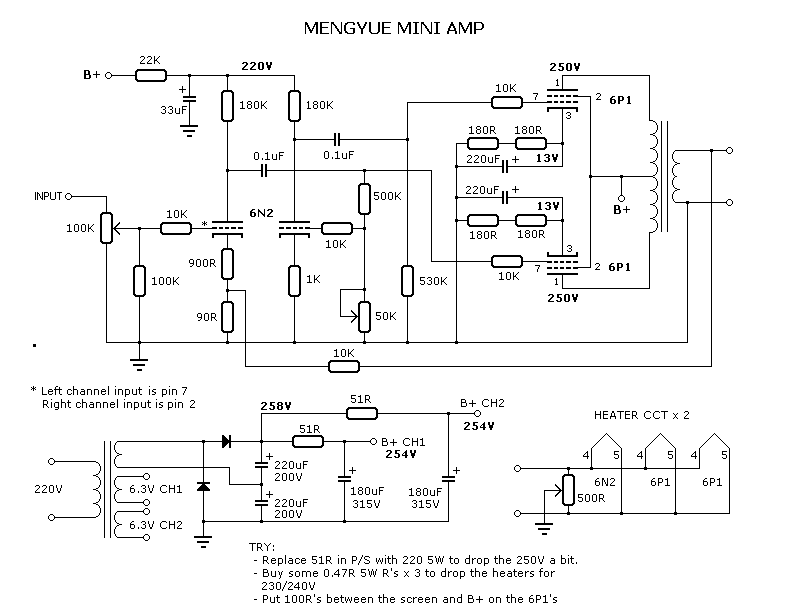

Em thấy mạch là 6P1 mà bác và pre là 6N2 mà ??? Không thấy bóng nào là EL84 cả Không biết bác có post nhầm không ạ. :lol:
Bóng 6P1 và 6H2 là những bóng dễ tìm và giá cũng rẻ, bác cứ ráp thử xem, chắc sẽ rút được khối kinh nghiệm đấy. Làm đi bác.
Chính vì mới DIY nên phải chọn mạch hoàn hảo.Bởi vì công sức sẽ bỏ ra rất nhiều . Mạch của bác G2 nối thẳng vào B+,em thấy hơi khác thường.Chọn mạch khác đi bác !
xin lỗi các bác, em post nhầm ạ, em để lẫn cái sơ đồ mạch VOX AC30 rồi ạ. Các bác cho em hỏi mạch nào tầng đầu sử dụng ECC85, Pow EL84 dễ thực hiện và chất âm tốt. Về phần mạch, em đang tính sử dụng tấm giống mạch in (e ko biết gọi nhưng nó chịu nhiệt, chống cháy...), sau đó sử dụng phần mềm vẽ mạch in cho hợp lý rồi cắt đồng mỏng y chang như vậy và dùng keo dán lên. Làm theo kiểu này đảm bảo mạch truyền dẫn tốt và không sợ quá tải và khá dày. Hoặc không sử dụng keo, khoan lỗ nhỏ rỗi bắt vít nhỏ xíu để cố định. Tiếp sau em tráng một lớp thiếc hàn lên bề mặt. Khi đã gắn linh kiện tiếp tục phun một lớp sơn trong suốt để bảo vệ bề mặt. Tuy nhiên em lăn tăn vụ này là vì, trước đây em đã mod thì thấy chỉ cần thay cọng dây chất lượng kém ở phần tín hiệu đã thấy tiếng nó xoe xóe hoặc mờ mờ. Kính mong các bác tư vấn giúp em.
Các bác cho em hỏi, chỗ làm mạch in từ sơ đồ này ạ. Em lần đầu tiên diy nên sử dụng mạch in sẽ dễ thành công hơn. Thank all
địa chỉ đặt mạch in thì em thấy đặt ở đây viewtopic.php?f=19&t=5318&start=425 Nếu bác làm lần đầu thì có thể hàn linh kiện trực tiếp cũng không khó lắm đâu. Bác in bản vẽ ra giấy, hàn đến đâu đánh dấu vào đến đó là được. Sau khi hàn xong còn phải chỉnh sửa còn nhiều nên hàn linh kiện trực tiếp cũng khá tiện.
Dạ, cảm ơn các bác. Em đang chuẩn bị linh kiện gần xong, cuối tuần rảnh e sẽ xắp xếp linh kiện, có gì nhờ các bác chỉ bảo thêm ạ. Hiện tại em kiếm linh kiện tàu cho rẻ, sau này mà hát rồi e sẽ lọ mọ kiến linh kiện ngon hơn thế vào đó. Tuy nhiên, tàu thì sai lệch thông số lớn, e sợ linh kiện ngon thì thông số chuẩn hơn lắp vào sẽ lại lệch.
Các bác cho em hỏi xxx tí ạ, em vưa kiếm được nguồn qua đo bằng đồng hồ kim tàu nên chưa chính xác lắm, cho điện em thấy có 2 cổng ra nhỉnh hơn 200V tí và có khoảng 4 đường 6,3V, Tại phần trong sơ đồ được giới thiệu thì 230V nên em đang lăn tăn ạ. Vậy có thể thay đổi linh kiện để cục nguồn kia sử dụng được không ạ, liệu có sơ đồ nào mà đưa điện lưới, qua phần lọc rồi đưa trực tiếp vào đèn không, như thế e chỉ cần cục 6,3...
Hai điện trở này để tạo điểm CT (center tap) ảo cho cuộn dây đốt tim. Làm thế không được đâu bác, giật đấy :mrgreen:
Hai điện trở này để tạo điểm CT (center tap) ảo cho cuộn dây đốt tim. bác nào có thể giảng cho em về center tap không ạ....em xin cám ơn trước
các bác cho em hỏi chút - ecc85 có thể thay bẳng 7308 không ...nếu thay trị số linh kiện có phải tính toán lại không ? - công suất ra của mạch này - bác nào có thông số của OPT cho em xin kích thước fe, số vòng dây cuốn, và cỡ dây cám ơn các bác nhiều...
các bác cho em thêm... ngõ vào mạch này em không thấy có tụ nối thế có ảnh hưởng gì tới nguồn tín hiệu (giả sử như khi nối với đầu cd ) vì đèn xài điện áp cao còn đầu cd xài bán dẫn có điện áp thấp hơn nhiều.....
thế công suất khoảng bao nhiêu vậy bác và tube amperex 7308 có tương đương ecc85 không...em xin cám ơn bác nhiều
thế công suất khoảng bao nhiêu vậy bác và tube amperex 7308 có tương đương ecc85 không...em xin cám ơn bác nhiều[/quote] Khoảng 15W, 7308 tương đương 6922/6DJ8. bác cứ mần đi rồi chỉnh sửa sau,..
Khoảng 15W, 7308 tương đương 6922/6DJ8. bác cứ mần đi rồi chỉnh sửa sau,.. [/quote] cám ơn bác ...bác có số liệu của OPT này không

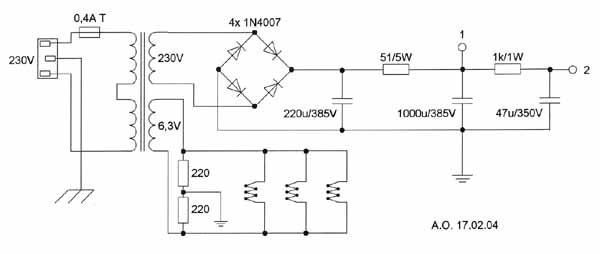

Bác cho em hỏi thêm chút ạ, em có sẵn cục nguồn đo đồng hồ kim thì nó rơi vào quãng 250V. Mạch nguồn của bác 230V, vậy xử lý như thế nào xin bác chỉ giáo?
Cho em hỏi chút ở sơ đồ của bác 1000chuong, phần nguồn cấp số 1 sẽ nối vào đâu?, có phải nối vào khu vực OPT ko ạ, phần 2 thì em rõ, cảm ơn các bác.
