Cảm ơn những kinh nghiệm quý báu của bác. Cũng vì món audio nên mới sinh thêm món này để bổ trợ cho nhau. Sau còn có thể diy loa, tủ kệ hay khay đựng đĩa CD, LP...
Trước em hay qua nhà ông anh làm mộc nên cũng có nhòm ngó đôi chút. Thêm nữa muốn gom đồ nghề vào 1 chỗ cho gọn nên làm cái tủ đựng đồ, ngoài chức năng để đồ nghề còn có chức năng khác như bác cũng thấy rồi đó.
Để làm được việc này nên em phải phá bỏ cái mặt bàn làm bàn cưa nháp. Những gì bác tư vấn cũng như suy nghĩ của em. Nhờ bác chụp cái bàn đa năng của bác gửi em tham khảo, càng chi tiết càng tốt ah, mong bác giúp đỡ thêm, tks.



Nút điền khiển 2 nút thay chuột và 3nút thay bàn phím để enter, quay lại, nhấn 3 hay 5 hay 7 cái thay cho gõ số vào 3 mục cần xác lập trên cái màn hình nhỏ nhỏ đó gồm các mục:
1) số vòng cuốn của trục cuốn có xxxx,

2) tỷ lệ tốc độ trục vitme / trục cuốn cái này nó sẽ quyết định trục vitme đi ít nhiều sau khi trục cuốn đi 1 vòng để bảo đảm xếp khít dây, mục nay cũng có yyyy số ví dụ dây o.01 thì chỉ dùng đến 2 chữ số nghĩa là phần lập trình có thể cho chạy tăng tốc độ 5 lần nếu có vime bước 1 ly (mình đang dùng vime bước 5 ly).

3) điều chỉnh tộc độ trục cuốn có 4 trees đô 0, 1, 2, 3

Trong hộp là bo điều khiên,
Bo điều khiển của mình là bo “FPGA CPLD. Chọn dòng linh kiện dung lượng logic cell vừa đủ cho ứng dụng của máy cuốn” được tuan1975 triển khai va nạp sẵn phần mềm giúp, Bạn có thể trao đổi với Tuấn nhờ hỗ trợ chi tiết hơn như Tuấn trao đổi ở post dưới,



Em nghỉ bác nhầm hộp số của bác Mạnh Tường, ý bác ấy là hộp giảm tốc.



Ý bác ấy là sẽ phải sét lại phương trình nếu dùng giảm tốc...
Bác tuấn phải setup lại coder.
Em tìm được chổ ngồi thiền quấn opt rồi...



Phiền @ManhTuong chỉ cho mình hiểu nội dung:
1) tốc độ trục cuốn thường là nhanh thì 50-60vhút chậm thì 20-30 vòng / phút > để chọn tỷ lệ hộp số cho trục cuốn hợp lý mình muốn hỏi kinh nghiêm của @ManhTuong là step chạy ớ bao nhiêu vòng phút thì hiệu quả nhất (em ái, o nóng, lực khỏe).

2) động cơ 4A thì chọn drive có dòng chịu tải lớn nhất khoảng A?
Khi drive ghi là 24 - 80 v thì cấp Vdc bao nhiêu (hay lựa chọn cấp Vdc theo cách nào).

Thanks!



1/Theo sự hiểu của em thì muốn biết chính xác step chạy bao nhiêu vòng/p hiệu quả nhất thì phải có được data của con step đó.
thông thường thì cứ tầm 500v/p là được và còn phụ thuộc vào áp cấp và cài đặt vi bước cho driver điều khiển nó nữa.
Đối với step thì nhiệt độ làm việc 50-60 độ C thì cũng bình thường , nếu áp dụng vào máy quấn thì không phải ngại
2/Động cơ 4A thì chọn driver dòng Max 4 A cũng được hoặc 3A cũng chạy tốt ( đ/k là thông số driver chuẩn, hàng china thì không biết thế nào ).

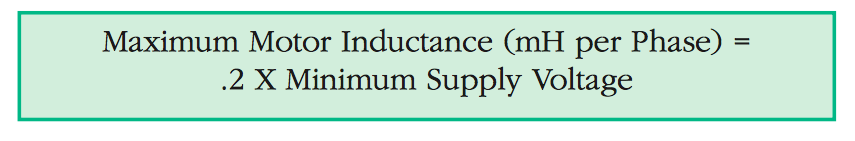

Driver ghi 24-80v là để áp dụng cho nhiều loại động cơ, muốn biết chính xác điện áp cấp bao nhiêu là hợp lý thì bạn tham khảo cách tính sau :
Nếu trên động cơ có ghi áp thì áp cấp cho driver có thể cấp từ 10-20 lần áp động cơ .
Các vấn đề trên là theo sự hiểu biết hạn hẹp và qua thực tế đã làm thấy ổn của em, để chính xác và chi tiết hơn thì bạn nghiên cứu và tham khảo thêm nhé !



Thanks @ManhTuong đã chia xẻ



Theo cách này thì giống với máy quấn tự động chuyên nghiệp rồi. Các bác ở gần nhau nên việc hỗ trợ chi tiết thuận lợi hơn nhiều. Tạm thời em làm thử theo mô hình đơn giản đã, vì thế chỉ chọn cách dùng linh kiện, bo mạch sao cho đơn giản để có thể làm theo được một cách chủ động.


Tks for All.



Em nghĩ phần cơ khí bác nên tham khảo làm ch

Em đồng ý với bác về phương pháp! Nhưng bác nên nghiên cứu, tham khảo, đầu tư 1 kết cấu cơ khí vừa và đủ. Để khỏi mất công phá đi làm lại. Bởi tái sử dụng thì ko dc mà vứt đi thì tiếc! Còn về board mạch driver, các thứ liên quan đến điện tử bác có thể đầu tư sau. Bởi nó cũng cũ theo thời gian!



Em chưa rõ về phần kết cấu cơ khí của máy quấn dây mà theo bác thì cần làm tốt: vừa và đủ từ đầu; nhờ bác gợi ý thêm về nội dung này (cần những trục quay, trục dẫn hướng, vitme, vòng bi, ròng rọc tối thiểu như thế nào về vật liệu, về kích thước...).


Tks for All.



Máy cuốn 2 trục động cơ serve “hãng” đây. Bạn nào biết cái mồm cặp kiểu này mua o đâu chỉ giúp. Trân trọng cám ơn



Máy này mà cuốn OPT thì quá chuẩn.



Máy này chỉ hơn máy của tớ là cuốn đc 2 cuộn thôi.
Tớ đang thềm mỗi cái mồm kẹp nhưng mà phải kẹp được cả lõi nhỏ lõi to cơ



Em mần nửa buổi xong một cục opt 2k5 , 18 lớp sơ, 6 lớp thứ bằng máy quấn mua chợ giời 200k



Tay không run...mắt sáng ....đầu gối chưa mòn...thì không có gì đâu bác à ...mấy bác đang theo đuổi dự án hình như mòn hết gối rồi...



Hì hì @hoangphung tâm lý thật,
Tay thì chưa run, nhưng không muốn phải khom lưng mỏi ngối nữa; lưng với gối máu lên còn chấp nhận đau thương chứ tệ nhất cái mắt thì... Cuốn 15 phút là nước mắt chảy như hồi 19 tuổi người yêu đi lấy chồng, giờ thì vừa làm vừa trà thuốc kể cả dây 0.08 hay đáo để

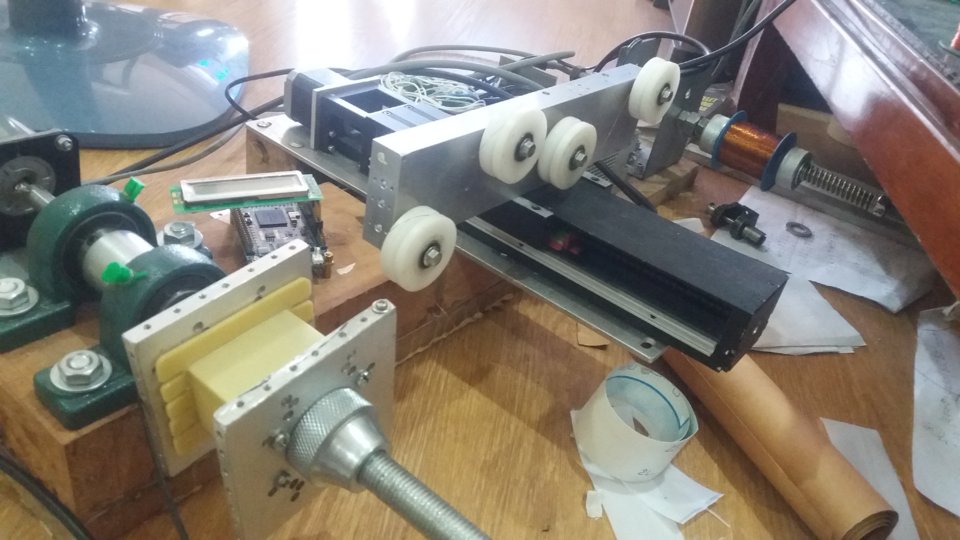

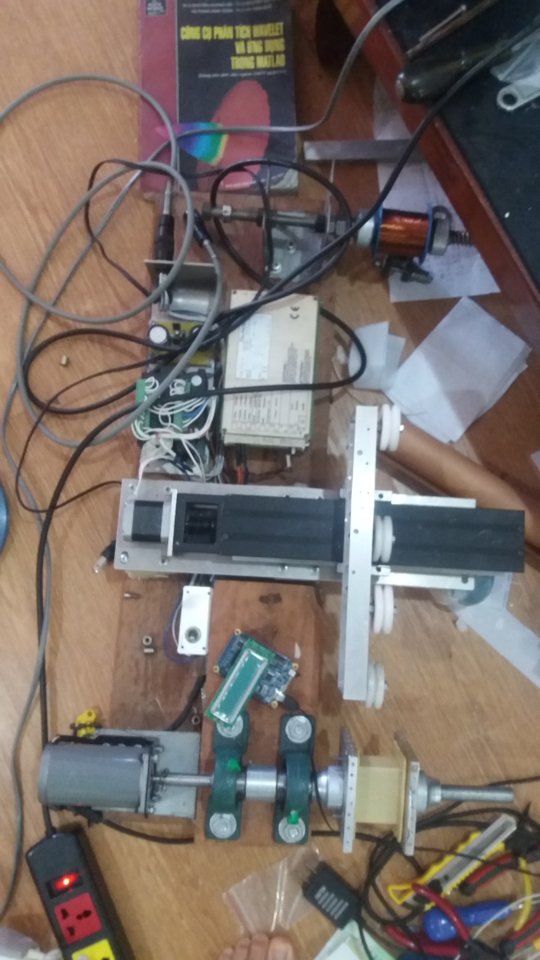

bác có thể tham khảo cái mô hình này của em!


Gối đỡ vít me
mấy cái bánh xe trắng bác Ngoc2 tặng em sau khi bác rút kinh nghiệm từ cái bánh xe gỗ của em!
Ròng dọc bác làm rãnh V đường kính khoảng 4 đến 5 cm, dày đủ để nhét vừa 2 ổ bi kích thước nhỏ, lỗ ổ bi bác chọn 6mm, bác có thể tham khảo mấy tấm hình bác @Ngoc2 post lên đó bác.
2 ổ bi gối đỡ trục 8 hoặc 10, giá 50k/ cái
1 cái trục gien 8 hoặc 10 để làm trục cuốn
1 động cơ bước 57x57x110 để cuốn dây khoảng 200k
1 động cơ 42x42x40 để quay vitme dải dây
1 vít me 30k
1 thanh vít me nhôm hành trình khoảng 20cm khoảng 500k
2 bộ driver tb6600 150k/ 1 cái.
1 bộ điều khiển sử dụng vi điều khiển 200k,
9 phím ấn, 1 công tắc gạt, 1 LCD hiển thị 16x2, nhiều loại giá. Rẻ 5k/ cái, đắt 50k/ cái.
Cuối cùng là kiếm khúc gỗ bắt tất cả lên. Vừa dễ khoan cắt vừa dễ kiếm. Tính ra đắt hơn máy cuốn chợ trời nhiều đó bác! Hihi



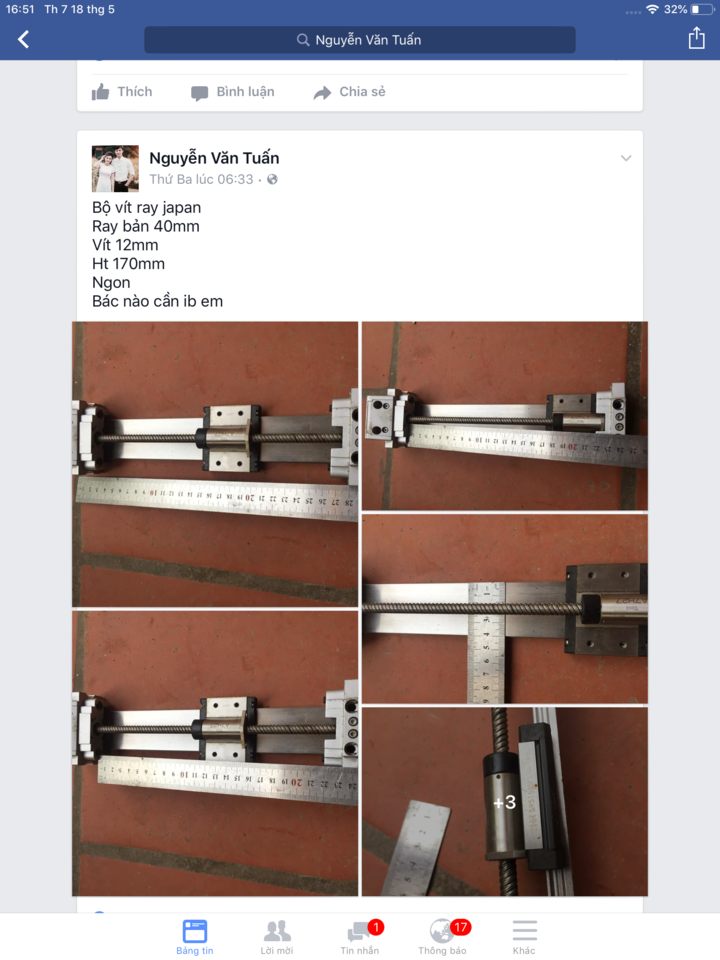

Cái này chắc giá hợp lý@pilab nghiên cứu nhé. Nếu quan tâm thì yêu cầu
chụp ảnh cái đầu bắt step
Ps tuan thống kê thiếu nguồn



Nhiều thông tin chi tiết và có ảnh minh họa thực tế. Phần cứng thì có thể sao chép gần giống được còn phần mềm thì em thấy khó!

Tks for All.



Vậy bác ở đâu? Nếu gần Hà nội thì em có thể giúp dc bác phần lập trình cho nó chạy. Xa quá thì cũng khó và ngại bác ạ vì khi chỉnh trọt nó còn phát sinh, cũng bất tiện!



Hì hì chủ nhật rảnh rỗi đọc lung tung gặp cái hình này.

Bạn nào chỉ giúp mình hiểu biểu đồ này với!
Mình hiểu hiển thị cho thấy step này có momen xoắn cực đại khi ỏ 600 sung và tốc độ khoảng 170 v/phút có đúng o?
Thanks



Tuấn ơi chỉ đạo từ xa đi



Biểu đồ này cho biết motor này có lực mạnh nhất ở diểm ~200v/p và range sử dụng cỡ 150-300rpm là hiệu quả nhất (hình 1) . Hai hình sau tương tự chỉ khác ở lực mạnh hơn .



Các bác đặt bài viết nhầm chuyên mục rồi.



Em đã xem các bài viết kèm các video, ảnh, thông tin về linh kiện, phụ kiện mà bác dùng lắp chiếc máy quấn dây; qua đó đã hình dung được rõ ràng hơn về máy quấn dây mà em dự định làm theo. Em ở cách Hà Nội 150 km nên việc nhờ bác hỗ trợ về phần lập trình chắc chắn sẽ khó khăn nhiều, rất cảm ơn bác vì thiện ý này. Tạm thời em sẽ học theo những điểm cơ bản về kết cấu máy quấn mà bác đã làm, còn về phần mềm - máy sử dụng bo mạch FPGA nên em thấy rất khó, vì thế sẽ tìm bo mạch khác dễ sử dụng hơn đối với bản thân.
