Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

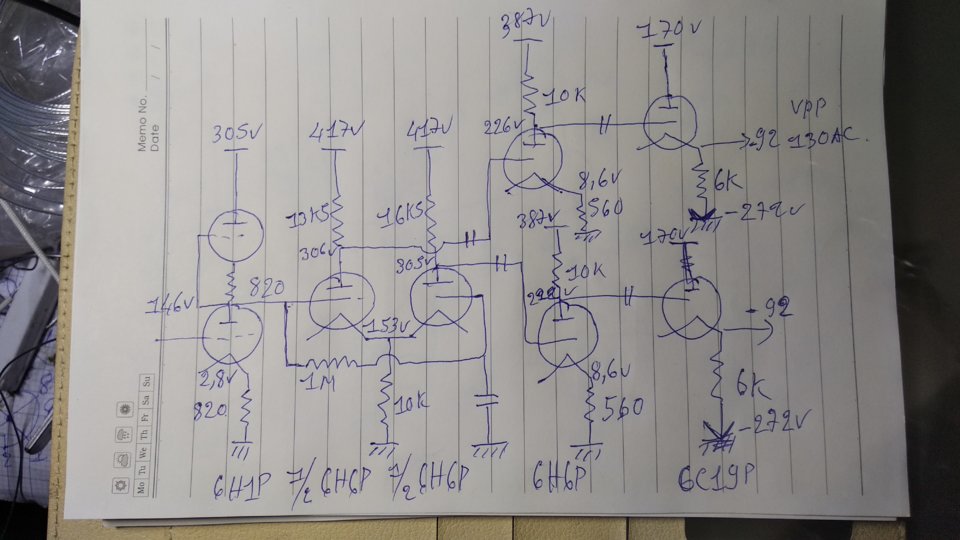

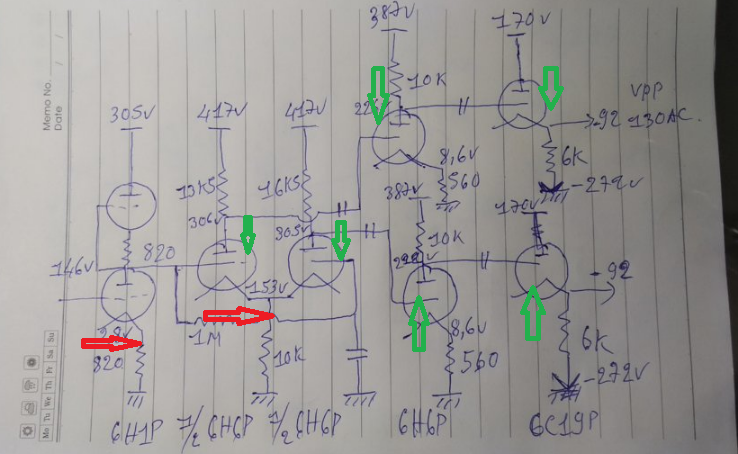

Bác bacuc nghía cái mạch driver này xem có OK không. Áp ra Ac đo 2 que 2 chân cathode 6c19p được có 130v AC.
Em thấy hẻo hẻo quá. Lái gu13 được kg.

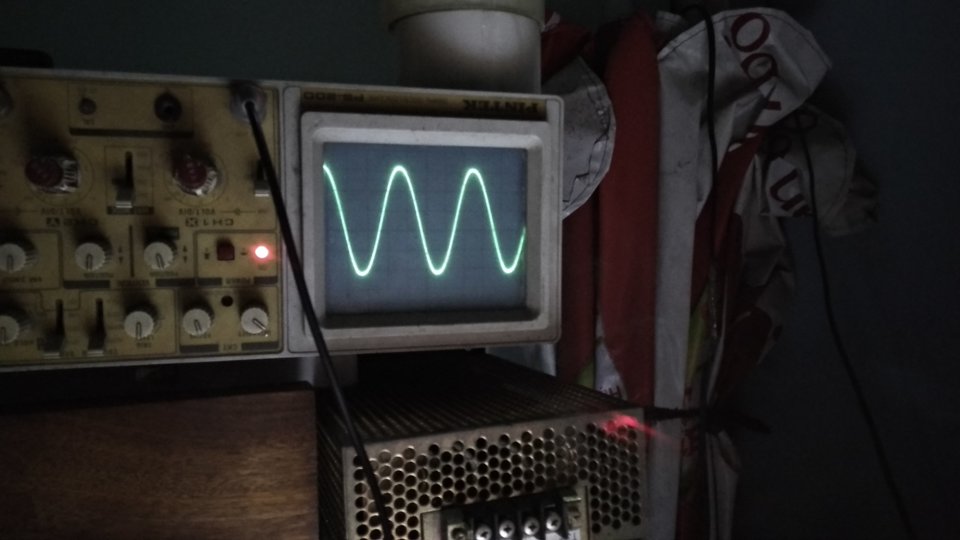

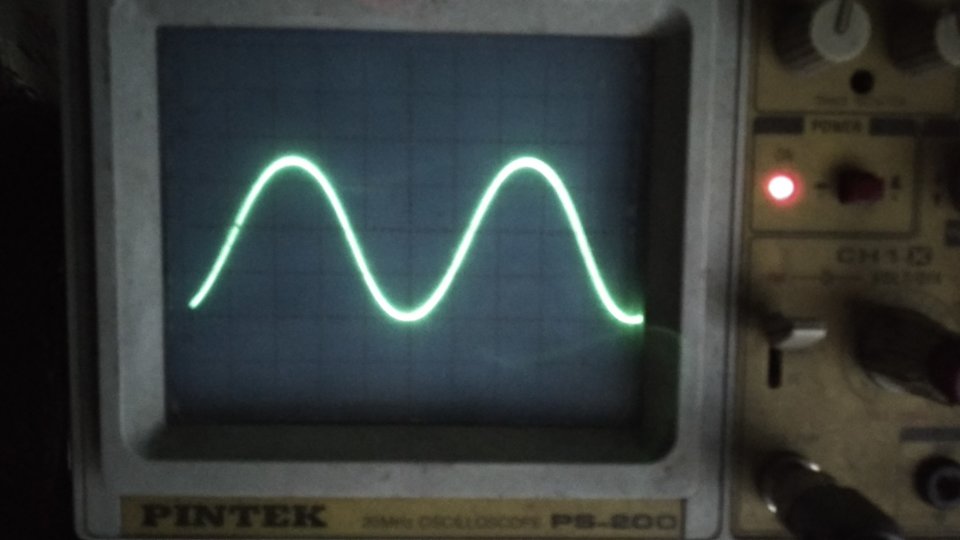

Sine tại 2khz.

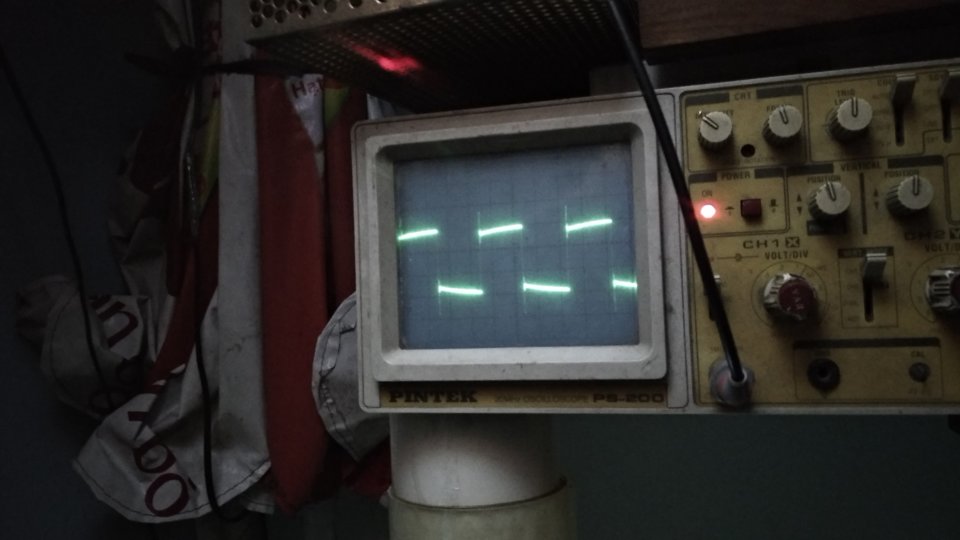

Và vuông 2khz

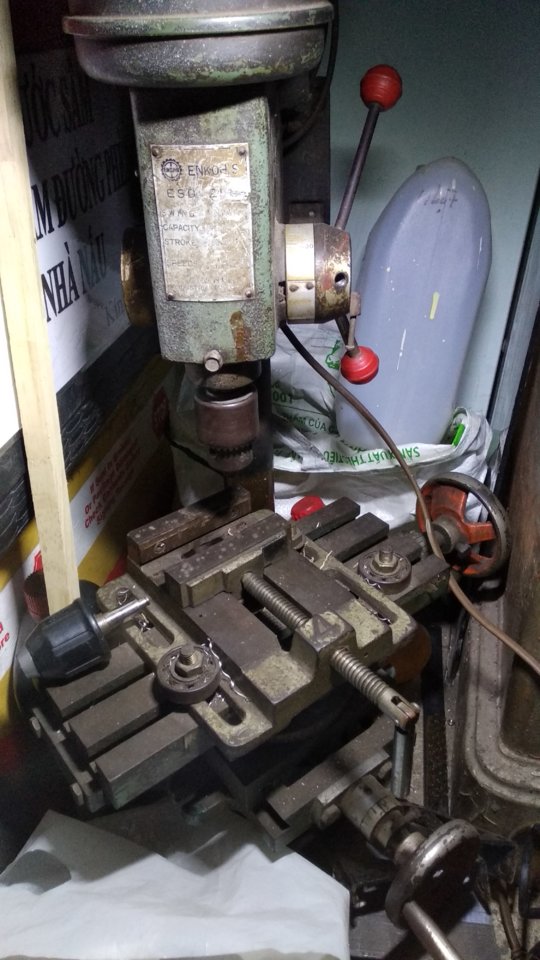

Con này chế máy phay tự động đi bác! Hihi



Cái bộ này mà chế auto thì motor trượt phải cả ngựa...
Do VN chất lượng vừa vừa thôi mà.



Chắc cũng ko cần thiết. Bởi trục x, y chạy khá chậm. Mượn cái ảnh của 1 bác nào đó trên mạng.



OK bác. Chốt lại cần:
- Cố định phần cổ ngỗng của máy khoan bàn;
- Mua bộ ray trượt loại tốt hơn để điều khiển hướng chuyển động dễ dàng;
- Chân máy được cố định bằng 4 vít để chống lắc.

Bác chú ý hộ về mặt Gain:

Chỗ mũi tên đỏ khg có tụ hóa khoảng 50-470uF chắc chắn sẽ thiếu Gain. đặc biệt chỗ 10K, khi có đủ tụ rồi, tính sơ để bác thấy Gain cả State:

6H1П ( Danh đinh 35 lần ), qua đèn này coi như đc 25;
1/2 6H6П I ( Danh đinh 20 lần ) qua đèn này coi như đc 18;
1/2 6H6П II ( Danh đinh 20 lần ) qua đèn này coi như đc 18;
Sơ bộ ta có toàn mạch =25*18*18 ( lần )
Qua 6C19П còn lại = ( 25*18*18 )* 0.9
Không hề yếu chút nào.
Vấn đề của bác nằm ở chố khác: Tất cả các đèn có mũi tên xanh chỉ phải MP nếu khg tín hiệu sẽ khg cân vì bác chạy vào ГY13 PP và đi thi sẽ có phần đo đạc và soi máy hiện sóng.

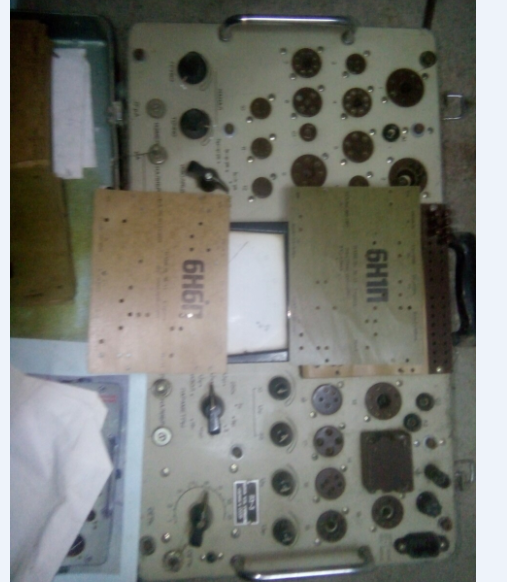

Do đó khâu chuẩn bị chắc bác cần có cái này:



và một số lượng đèn khá nhiều 6H6П, 6C19П để đo lấy MP. Tiếc bác xa quá, gần ngoài này tôi giúp đc bác khâu này dễ dàng.
Các điện trở tải 16K và 10K kia bác nên cố định 1 còn phần còn lại đấu với hụt đi + 1 biến trở để chỉnh sao cho chô 2 điểm vào G1 của ГY13 biên độ y hệt nhau nhất có thể bác ạ. Nếu bác lấy mạch từ tạp chí Tube Car thì bác nên cân chỉnh thật kỹ do các mạch này hầu hết ít người theo bác ạ.
6C19П đấu PSE đánh TANNOY 611 (-92dB ) tưng bừng và hay lắm, nhất là khi cho nó đỏ Anode bác nhé.

Để làm tự động con này, Step motor ít ra phải loại dài 12.5cm dài, S=2.5N và Drive loại second hand của Nhật, 5.6A, hai vụ này hết 1.3 củ + giàn vitme có đồ ghá đủ cứng cớ 1.5 củ nữa, xót lắm em ạ.

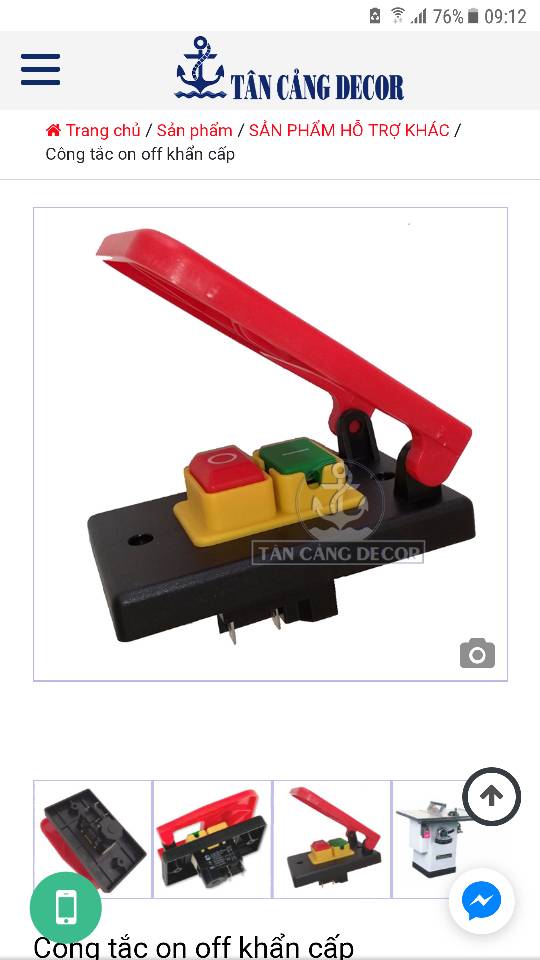

Bác ngựa mua cái nút ấn này tốt này, nên lắp bên thuận tay. Trong trường hợp nguy hiểm bác có thể dùng đầu gối chân cũng tắt được. Em mua gần 300k.



Cái này rất hay, mua bao nhiêu vậy bác nhỉ, có bền khg, dùng chân có sợ nó vỡ khg?



Kinh phí này làm song Tớ nghĩ phay đc phíp 1 mm làm khuôn cuốn thôi

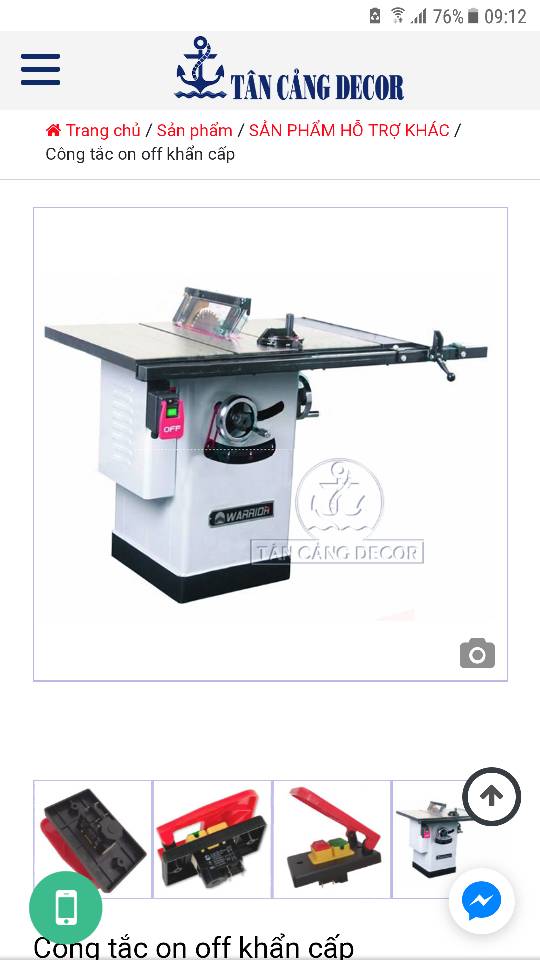

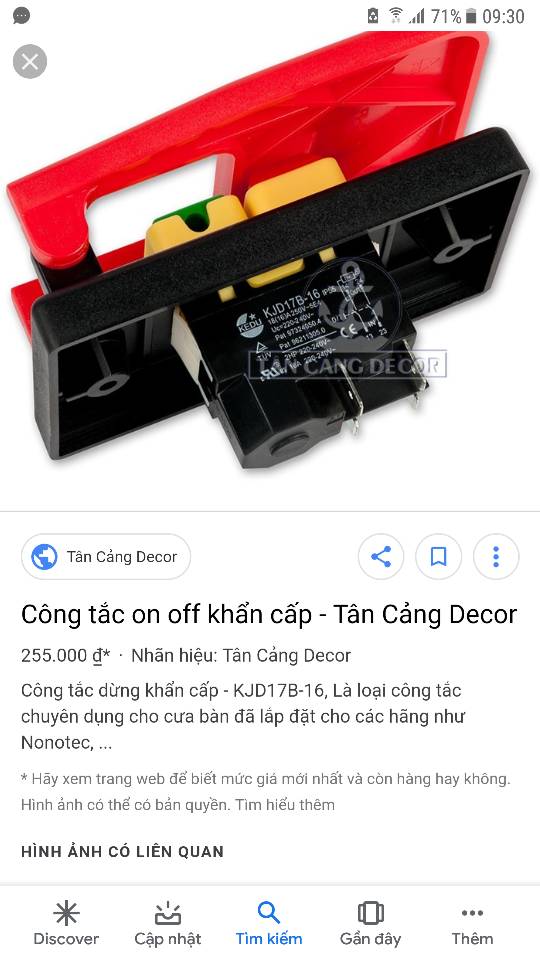

Không sao khẩn cấp mình mới dùng chân, bình thường dùng tay chứ. Trên mạng bán 255k chưa ship. Cái này ở quê bác Hoàng Phụng bán. Anh vào Tân Cảng decor xem đi.



Bác ơi tôi ở Bắc mà, xa quá thôi tôi dùng công tắc khi đứng thì đóng nếu nghiêng thì cắt vậy ai lại đi mua contact từ Nam ra thì chết . Cảm ơn bác nhé.

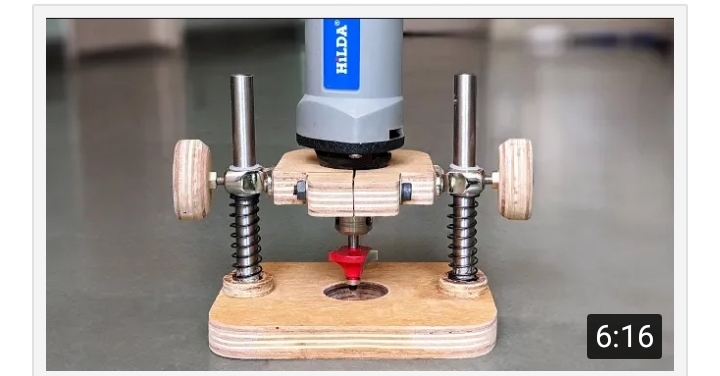

Tiếp tục hành trình phức tạp, tốn kém. Để đơn giản hóa bác tham khảo cái này.



Em cám ơn bác Bacuc. Hiện giờ vào 0.12V là out ra 130 vpp rồi đó bác...
Để em cố gắn MP bằng đồng hồ thôi à.



Họ ship về tận nhà có khoảng 30 đến 40k thôi mà bác.



Bác có đủ đèn để MP khg, tôi gửi mỗi thứ khoảng 20 quả để bác mượn, MP xong bác gửi lại tôi nhé, đèn này tôi còn vài yến . Vui vậy thôi, bác muốn đi thi, tôi làm đc gì giúp thì làm chứ tôi khg tham dự thi bao giờ. Bác biết khg, chủ hãng amply hình như BÁT hay ĐŨA gì đấy từng thốt lên: " 6H6П is King of Small triode tubes " đó bác. Mốt số Radio cũ của Liên Xô dùng đèn này ở tầng công suất PP, tôi còn sơ đồ bác ạ.
10 quả 6C19П/ vế đánh OLT thổi tung cả loa TANNOY 611 để Volume số 9h30. Ngay mới cưới vợ, vơ quấn hộ con biến áp nguồn cho 6C19П OLT, tiếng hay quá, tôi kỷ niệm vợ bằng cách rút con 6C19П đang chơi ấn vào bắp tay trên của vợ, hơn tuần sau chín chân đèn vẫn còn in rõ đánh dấu mà.
Bác thêm tụ vào chô 10K mũi tên đỏ đi, nếu khg tiếng bass nghe ỉu lắm. Bác đừng nhìn vào HSKD, âm bass nhạy cảm với tổn hao ghép DC vô cùng. PP của ГY13 sẽ che đc phần nào do nó khỏe nhưng SURE với bác là tiếng bập bùng của Contrabass sẽ rất xa và khuất. Chỉ vì cái bập bùng xa khuất này mà 2004 tôi phải test rất nhiều để SE cho Contrabass nghe đã hơn với bản " Spanish Dance " trong Barbie in Swamp Lake đó bác:



Anh sẽ nghĩ về Clip này thêm. Tks



Chổ 10k đó em đảo phase đó bác ba...chỉ có gắn được tụ tầng đầu. Hoặc tầng thúc...

6h6p em có 6 quả chấm đỏ...
Bác tuan75 tặng em 10 trái. Ráp lại rai còn 4 trái.
6c19p em còn 16 trái....

Trên sơ đồ khi chỉnh lưới 6c19p thì áp cathode của nó cũng thay đổi. Áp lưới gu13 cũng thay đổi theo...em MP bóng công suất chổ này.

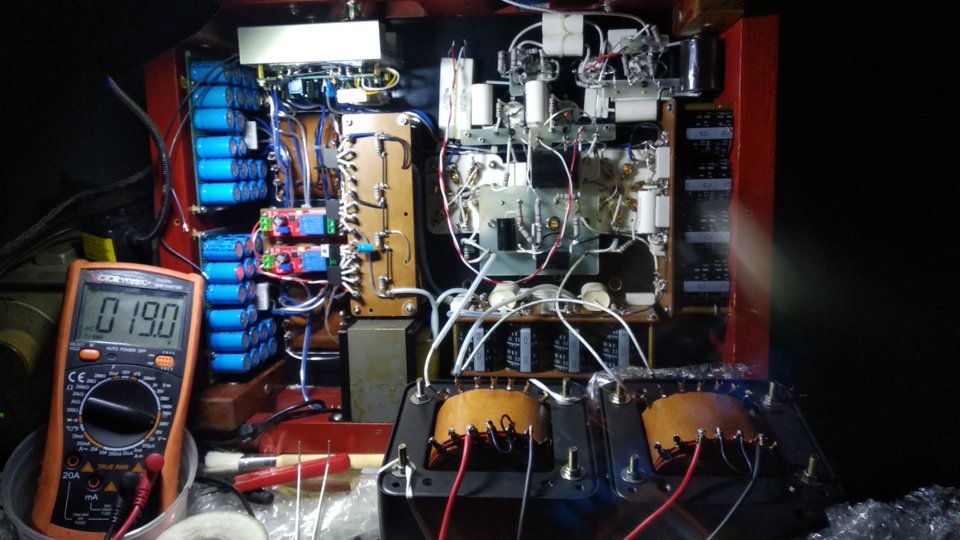

Lấy cục nguồn 340v 19v tương đương 2k5/8ohm.

Test được 19v trên tải 8ohm.
Áp anode 925v. Dòng 100mA.



Ráng lên bác, được 45W rồi Sumo có 60W / 5%



Vẫn còn nhiều thời gian ngắm nghía, chỉnh chọt cho tới ngày vinh quang.
Cố lên bác, để ae còn có cốc bia gói đậu phộng lai rai bàn tán



Vâng, nếu bác không có nhu cầu cắt xẻ gỗ kích thước lớn một chút thì cũng không cần cưa đĩa đâu. Với cưa xọc, miếng dẫn hướng bác dùng hai vòng bi nhỏ ép hai bên lưỡi còn lưng lưỡi chỉ cần miếng sắt đỡ cho đơn giản. Miếng dẫn hướng này có thể điều chỉnh trên giá đỡ lên xuống để thay đổi đoạn công tác lưỡi nhằm mục đích tăng hiệu quả, an toàn khi thao tác.
Việc ứng dụng khoan bàn thành máy phay theo em là không phù hợp. Vì do thiết kế từ động cơ đến cơ cấu nâng hạ. Bác có mua thêm bàn trượt thì thiết bị hoạt động không linh hoạt, hiệu quả đâu. May ra chế máy đục mộng gỗ còn được.
Thiết bị phù hợp cho công việc phay bác có thể dùng máy Router (còn gọi là máy soi, máy đánh cạnh...). Lúc này máy sẽ chuyển động còn sản phẩm thì cố định sẽ linh hoạt và hiệu quả hơn nhiều. Bác có thể dùng tay hoặc gắn máy trên giá thiết kế riêng.
Em không biết mục đích sử dụng của bác là gì. Nếu chỉ để gia công mặt chassis nhôm đồng thì chỉ cần máy khoan bàn, cưa xọc và máy router là đủ. Các thiết bị này cũng không cần gá vào đâu cả. Kể cả việc tạo các đường giật cấp khác nhau trên bề mặt.



6h6p thúc lưới 6c19 được 200v.
Ra dưới cathode 6c19 còn 140v...chổ này thoát mất mấy chục volt...em sẽ xử con trở 6k chổ này thành 1 em 6c19 nữa...



Cùng lắm là làm ốp gỗ hay thành amply bằng gô thôi. Nhìn cưa đĩa thấy sợ sợ.

Vụ đậm này hiểu, nhưng nếu có kinh nghiệm về làm lưỡi của sắt dài gắn vào máy cưa xọc, nói hộ tôi, thị trg chỉ có lưỡi dài 9cm thôi, lưỡi cưa gỗ thì dài hơn 1 tý.

Bác cho tên của máy Router loại tốt và giá tham khảo và tranh thủ vẽ hộ nếu muốn phay rãnh rộng 6mm chẳng hạn làm thế nào với các Router này. Ông Router này có đủ sức phay không vì phay cần giữ thật chắc đôi tượng cần phay, khg có giá đỡ khó giữ.
Khi nào làm PP 6L6 bác bảo tôi, tôi gửi đèn trc như đã hưa và vẽ mạch, biết bác chưa làm tôi chưa vẽ gì cả.



Hoangphung nên cân nhắc lại mạch xem, mạch này cần đồng chỉnh nhiều chỗ quá. Nếu cần tôi cho mượn cặp đảo pha Amourphous để thử so sanh hiệu quả 2 phương án.



Em cũng chưa cân chỉnh đâu bác...mới lên cấu hình xem đủ công suất đẩy kg...

Tình chỉnh thì buột phải làm rồi. Em kg ngại ngồi tỉ mỉ.
Đảo phase em cũng có lên phương án quấn. Trước mắt xong cấu hình rồi thấy thế sau.



Vì em có cưa đĩa rồi lên không quan tâm chiều dài lưỡi cưa xọc. Chủ yếu em dùng cưa này để tạo hình, cắt các đường cong phức tạp. Muốn dài hơn chắc bác phải đặt ở các cơ sở sản xuất lưỡi cưa gỗ hoặc mua lưỡi sẵn về chế cháo lại.

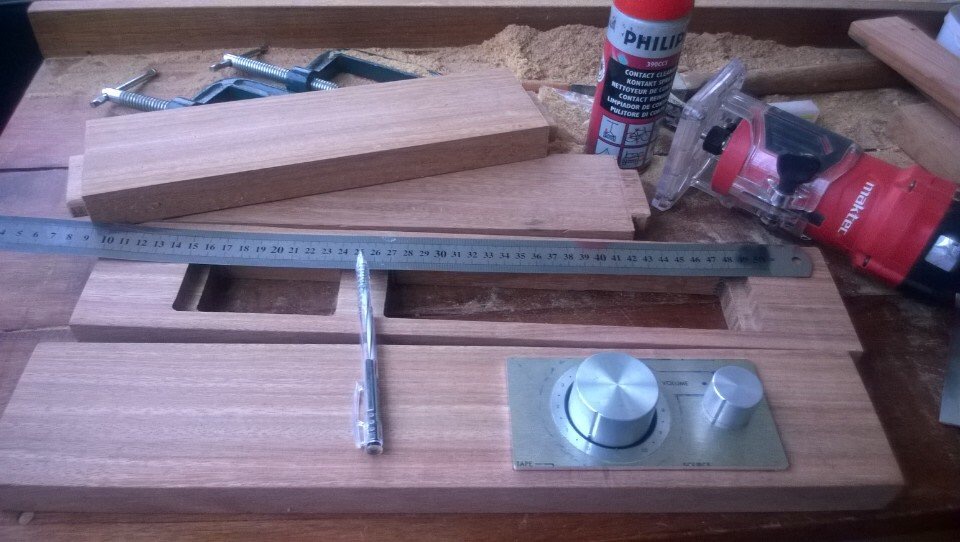

Gửi bác tấm hình em sử dụng máy Router cầm tay để soi, khoét và làm mộng cho quầy gỗ Amp 300B từ nhiều năm trước. Bây giờ có bàn mộc thì việc này đơn giản hơn. Máy này hiện giờ tầm trên dưới 1tr. Em dùng chính máy này để gia công mặt hợp kim nhôm 5mm cho bàn mộc và đã điêu khắc một bức tranh gỗ khổ 1200 x 2400m trang trí cho phòng nhạc mà không cần giá gá. Trên thị trường bây giờ có rất nhiều chủng loại, bác lựa chọn công suất cho phù hợp.
Vâng cám ơn bác! khi nào ráp đèn này em sẽ ới bác. Do bận công việc, thời gian eo hẹp nên em chỉ ráp amp cho mình và anh em thân thiết. Còn với anh em chơi có quen biết ở quê thì em chỉ dừng lại ở mức nâng cấp, phục hồi, sửa chữa và chỉnh định với chi phí nhân công một ly coffee, giao lưu là chính .
