Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

@hoangphung, cao áp mình lớn>chơi nối tầng trực tiếp thêm tầng nữa sẽ lợi đc thêm



Cao áp em chia 2 nữa. Nữa trên 470v. Nữa dưới 560v.
560v cho 6h6p tầng đảo và tầng thúc....volt lớn lắm rồi bác...thêm tầng nữa nguy hiểm lắm.

Hôm nay tinh chỉnh thì pass 22volt rồi... Nếu chạy UL...
Tầng driver cathode 6c19p 160v Ac.

Để hồi tiếp cái nữa xem sao....



Các bác cho em hỏi tí. Con el34 của e sau khi đo nguội thấy ok, e đã cắm bóng nắn và đo nguồn tại chân 8 bóng nắn lên tới 494v DC. Nguồn Ac của em là 365v, sao mà cao quá vậy các bác?



Bác sao lại ngạc nhiên vậy, cuộn AC của bác là 365_0_365 VAC đúng không?

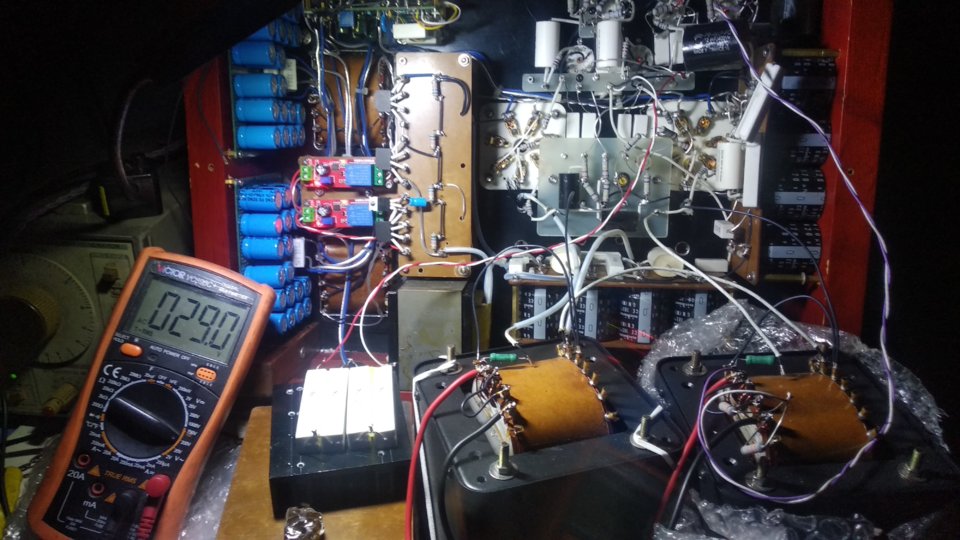

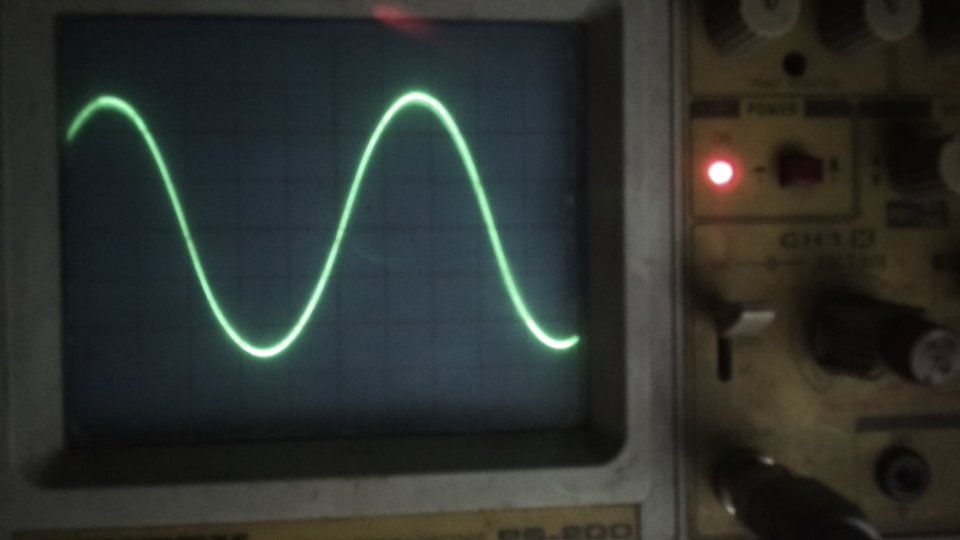

Chạy uống trà lài 30% nó lên hẳn 29volt... số đẹp.

Thôi em nghỉ...đi quấn opt....
Còn phải chẻ đống...fe nữa.



Vâng đúng rồi bác ơi 365 -0- 365vac ạ.



Thôi nói để bác yên tâm như thế là bình thường, đây là bác nắn Valve, năn Diode nó còn cao hơn nữa bác nhé. Không sao đâu, bác set up đi.



Vậy hả bác. E thấy sao cao quá vì đèn e ko rành mấy. Vậy tiếp theo là đèn công suất và cấp nguồn rồi mới lắp đèn tiền khuyêchs đại phải ko bác?



Vâng, bác thế cũng sao đâu, coi như thử từng tầng một.



Để em cắm từng phần xem sao. Thanks bác.....
Tình hình là đã cắm từng phần thấy ổn định. Đo chân 3 trở thoát đèn pre 12at7 được 3,5v. Chưa dám cấp cao áp vào otp. Bong công suất e dung tạm bóng 6p3c để test vì chưa có bóng el34



12AT7 chân 3 là 3.5 VDC, áp Anode bao nhiêu bác? Có vẻ Anode sẽ cao đó bác. Bác tự thiết kế hay theo mạch nào?
Bác thay 6П3C để thử vào chế độ của EL34, âm thanh khg hay lắm đâu, chế độ DC khác nhau nhiều đó.
12AT7 chế độ tốt cho tầng đầu như sau bác ưng thì theo nhé:
Rk=330 OMH, Rg1=470K, Uak=91 VDC, K= 60-62 ( lần ).



em làm theo mạch này. em có điều chỉnh tăng giá trị điện trở đường cao do khi quấn biến áp nguồn bị dư lên tới hơn 365 AVC



Rk=330 OMH, Rg1=470K, Uak=91 VDC, K= 60-62 ( lần ) = Bác có thể nói cụ thể hơn giúp em được ko? RK = Điện trở chân 8 đèn 12at7 sẽ 330omh.... phải không ạ? còn lại thì như nào ạ... thanks!



Ok, bác đo chân 8, chân 1 đc bao nhiêu VDC, sau đó đo tiếp 6 và 8 xem bao nhiêu VDC. Việc này để check chế độ đèn đã ổn chưa thôi, do tube rát tuyến tính nó vẫn chạy. Mạch này loa độ nhạy cần cao một chút.
Tụ // với 375 oMH kia nên là 1000uF sẽ tốt hơn với loa -94dB.
Bác thay thẳng EL34 vào đi, mạch này khg sợ có gì sơ xuất cả và chỉnh trên nền thực tế sẽ tốt hơn.



Bác đo áp chân 1 với mazz xem đc bao nhiêu đi đã rồi chỉnh sau.



tức là đo chân 8 với mass hay là đo 1 que vào chân 8 và 1 que vào chân 1...? bác thông cảm đèn gà lắm với lại điện tử em ko chuyên tại đam mê thôi...



Chân 8 và mazz, tiếp là chân 6 và 8
Chân 3 và mazz, tiếp là chân 3 và 1.
Bắc cắm EL34 vào chạy đi khg sao đâu trừ đấu nhầm, gắn tụ 1000uF vào nữa đi, loa bác độ nhạy bao nhiêu?



em chưa có bóng el34... để em cho nó kêu cái đã rồi tính tiếp. em sợ đấu nhằm đấy..., để e tìm tụ 1000uf, loa để trưa e về xem bao nhiêu. em có 2 cặp Sony và Victor ko biếu độ nhạy bao nhiêu chắc là trên 90db á....



Cái Router trong Sài gòn nhiều máy 2hand tốt và cơ động, ngoài Hà nội toàn máy TQ thôi, khg có loại thay đổi đc chiều cao và con này gia công trên nhôm cần khéo tay bác ạ. Tôi hỏi bộ chuyển động XY cũng khoảng 900K và tối qua ngồi tranh thủ cố định lại cổ ngỗng máy khoan bàn rôi, chắc là làm đc thành máy phay bác ạ và khi đó đôi tượng phay đc kẹp chặt hơn, tạo rãnh để bắt ốc chạy cũng dễ hơn. Router cần tay khỏe để đè đối tượng cần phay. Nói chung tôi chả thiếu máy cầm tay nhưng đồ ghá cho cơ khí làm sẵn nay nhiều hơn nên dần dần nghĩ chắc sẽ làm đc máy phay thôi. Hôm qua mới biết máy khoan bàn Việt Nam làm hiện nay đắt hơn nhiều của TQ mà tiện ích hơn.



Theo tôi bác test thử mạch này để có tiếng rồi thiết kế lại vơi đèn trc là ECC88, PCC88 hay 6922 tiếng sẽ tốt hơn rất nhiều nhất là bass âm.



loa e xem rồi ko thấy ghi thông số về độ nhạy, con Victor ps-ed5. để em test cho nó có tiếng kêu rồi tính tiếp. có gì nhờ bác hỗ trợ nhé. thanks. à giờ em cấp luôn đường cao áp B+ luôn hay sao bác? cấp cao áp B+ có cần đấu loa không? thanks!



Nghe như cao áp hơi cao đó bạn....



Em đo cụ thể như nè bác, bác xem giúp em nhé (chưa cấp cao áp B+ vào đèn El34)
Nguồn sau đèn nắn là 500vdc
Chân 8 và mazz = 240 vdc, tiếp là chân 6 và 8= 210vdc
Chân 3 và mazz=3,3vdc , tiếp là chân 3 và 1=240 vdc



Về chế độ DC khg sai, nhưng tiếng thế này thiên về âm cao. Bạn lắp EL34 vào đi, nếu lắp 6P3C cẩn thận, áp hiện hơi cao với áp max của 6P3C.



Đã cấp B+ đo tại chân 8 6p3c với mass tới 42vdc trở tại chân 8 e đã nâng lên 1k rồi, chân 3 với mass là 430 vdc, chân 3 với 8 là 390vdc. nhờ bác xem hộ ạ
