Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

Đẹp hơn cái đầu tiên của em...hết volume mà kg bể tiếng là được rồi. Ampli Đèn SE nó vậy đó. Hơi nhỏ..nghe đêm nó nghiện.

Lên 2 đèn rồi thì đo cao áp bao nhiêu.



Tôi đã nói về ECC88, bác cân nhắc thêm.



Bác mắc nối tiếp chỗ cao áp 4 trở 330k, khi cần đo, đo trên 1 trở rồi nhân 4, tránh hại cho đồng hồ.



Tụ này tôi đề cập ngay từ đầu khi nhìn mạch, tụ 2200uF, 25VDC nhiều, bác nối 2 cái vào hay // 2 tụ 470, 63VDC.



Nguồn này hợp EL34, chủ ý là thế, trc mắt bác thêm tụ cho bass, tiếc bác ở xa, gần tôi cho mượn tụ bạc, bác chắc ngất .



Một tai nạn nghề nghiệp.....
Xin chia buồn.... Nhưng giờ mua cái khác cho nó mới hơn được rồi...



Vị trí tụ 150uF đấu song song với trở catode ấy bác.



Không thấp đâu bác, áp chịu đựng tụ lớn hơn Rcatode*dòng phân cực cho đèn tính ra dưới 10V bác ạ tụ áp cao chi chi phí tiền.



BG điện áp thấp vài trăm nghìn một cặp thôi bác trước em mua 350K cặp



em sẽ cân nhắc. cho em này nó chạy ổn định order em el34 về rồi nghiên cứu tiếp ạ



em thấy vỏ chassic bác làm đẹp quá. để tối nay e về cho chạy rồi đo cáo áp còn lại bao nhiêu



Có 2 vị trí : Ka đèn 1, chân 3 or ka đèn EL34, chân 8. Áp 16 VDC thế kia đưa vào chân 8 thì nổ tụ ( chỗ này 42VDC như bác chủ cấp ) anode sẽ đỏ hồng lên rất nhanh, đây cũng là cách tôi burn đèn nhưng làm nhát gừng, chập nhả bằng cách đấu ngc cực âm dương tụ thoât. Thưc chất của burn đèn là làm tốt tiếp xúc bề mặt Anod với dòng Electrons từ kathode bay sang. Nắm đc bản chất này tùy tình hình mà biến hóa.
Vì áp bác nói thấp nên tôi mới hỏi tụ vị trí nào.



Bác mượn AE nào con ECC88 hay 6922 cắm luôn vào (nháp), bác sẽ thấy bass Audio khác, cũng là đông lực để bác đi đến.



1- Trước khi lên đèn: Nguồn sau đèn nắn là 500vdc
Chân 8 và mazz = 240 vdc, tiếp là chân 6 và 8= 210vdc
Chân 3 và mazz=3,3vdc , tiếp là chân 3 và 1=240 vdc
2- Sau khi lên đèn sụp áp như sau: Nguồn sau đèn nắn là 430vdc, sau choke 426vdc
Chân 8 và mazz = 190 vdc, tiếp là chân 6 và 8= 173vdc
Chân 3 và mazz=2,6vdc , tiếp là chân 3 và 1=176 vdc
* nguồn ở các chân trên 2 đèn không cân nhau, vì em thay đổi vị trí 2 đèn thì đúng là áp 1 đèn cao 1 đèn thấp do đèn ko cân (áp đèn thấp lần lượt như sau: chân 8 với mass 169vdc, chân 3 và 1: 153vdc ). * Có 1 điều là 1 bên kênh khi vặn nhỏ volume thì bị hú rít, khi vặn volume tiếng hú, rít thay đổi giống như tiếng ta dò đài radio vậy đó , khi vặn nhỏ hết cỡ và có tiếng hát to to thì hết, khi tiếng hát còn nhỏ nhỏ vẫn bị. Em đã đổi vị trí đèn thì vẫn ko hết. Như thế là sao vậy các bác.?
* lúc trước em siu được 1 bóng el34 ko nhớ hiệu gì, giờ mới tìm thấy lắp vào nghe so sánh thử thấy chất âm khác hẳn mạnh, sáng, bass chắc và khỏe hơn,.... treelb cũng sang hơn nhiều. Bóng e nó



Em thấy chân nó khác mà bác, phải chỉnh lại mạch mới chạy được phải không bác? Ở xứ em chắc chỉ có mình em chơi tube thôi bác ơi. Biết mượn ai bi giờ đây bác



Trên 4R đang có AE bán 4 quả EL34 Tele, bác nghiến răng chơi đi khg phụ bác đâu. Xong tôi để cho bác cặp PCC88 TUNGSRAM, bác nghe cũng phải 10 năm mới chán.



Việc hú rít do dao động tự kích với tần số cao gây ra. Phần nào do áp cho đèn đầu cao quá. Trc khi bác xông điện, cấp Audio, tôi đã nói rõ mạch này nhiều thanh hơn trầm. Trc khi vào G1, bác nối tiếp thêm hộ 1 trở 2,2 đến 3,3k hộ nhé.
Nểu cắm EL34 với hiện trạng đã hay, đưa lại về đúng chế độ, còn hay nữa, nhất là bass âm.



Bạn thử không cấp tín hiệu gì cho nó để xem to nhỏ kênh đó có hú rít không....
Đảo bóng công suất nó có chuyển tiếng hú rít theo bóng công suất khí đổi không


Còn hú rít có thể do mạch bị tự kích hoặc do bản thân mạch của bạn đang lắp như trước đây mình đã nói nó gây ra đó bạn....

Hãy loại trừ các nguyên nhân để cho máy của bạn kêu hay bạn nhé.
Chúc thành công..



Mạch này lấy từ Valve World (có chỉnh sửa) . Mời bác tham khảo links sau ạ
http://tomo.fine.to/V.World/KN-EL34-J.html



Bác đưa ECC88 vào, sụt áp tăng lên, Uak mỗi đèn trc ECC81 giảm đi hoặc thêm trở như tôi nói phía trên hoặc tăng con trở katho Ecc81, chân 3 đoạn tiếp xúc mazz khg có tụ //, hết rú rit ngay. Vấn đề là Uak ECC81 cao quá, chứ áp này so với EL34 ăn thua gì. Xu hướng đèn 1 chạy áp thấp có trong các amlpy tube trc 1970, 1980 là rất phổ biến. Bây giò do CD nhiều nên nguồn Signal tốt,,nhc điểm ít lộ ra, cho cassette vào mạch này, tiếng xì đặc trưng rất rõ.

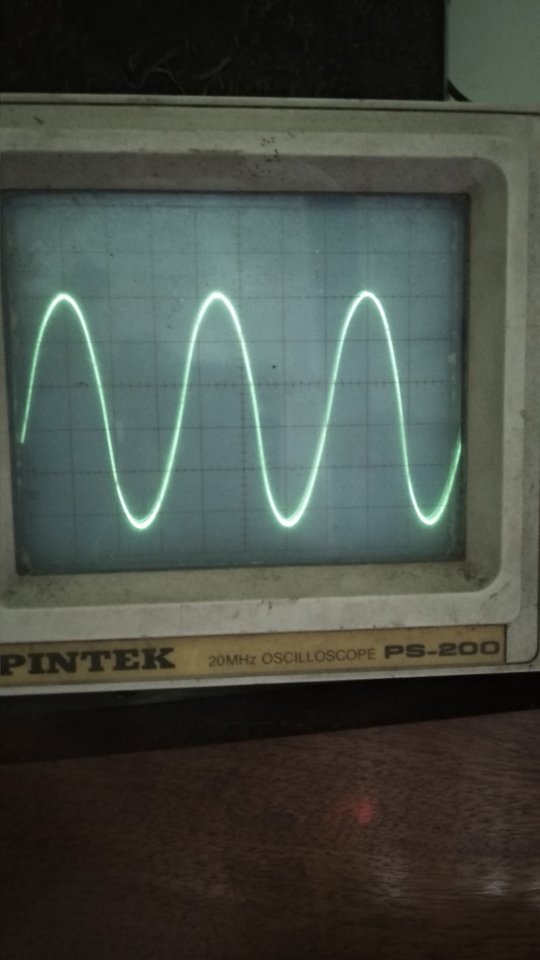

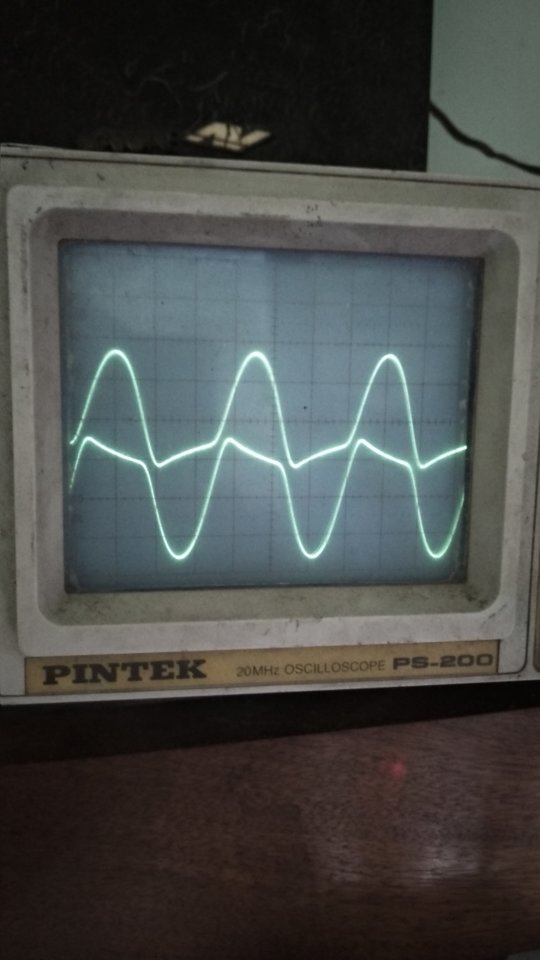

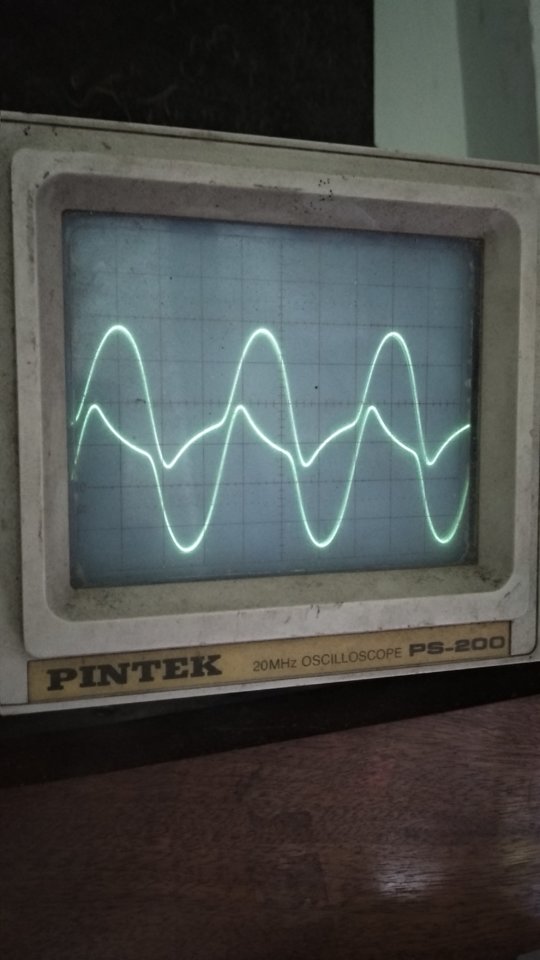

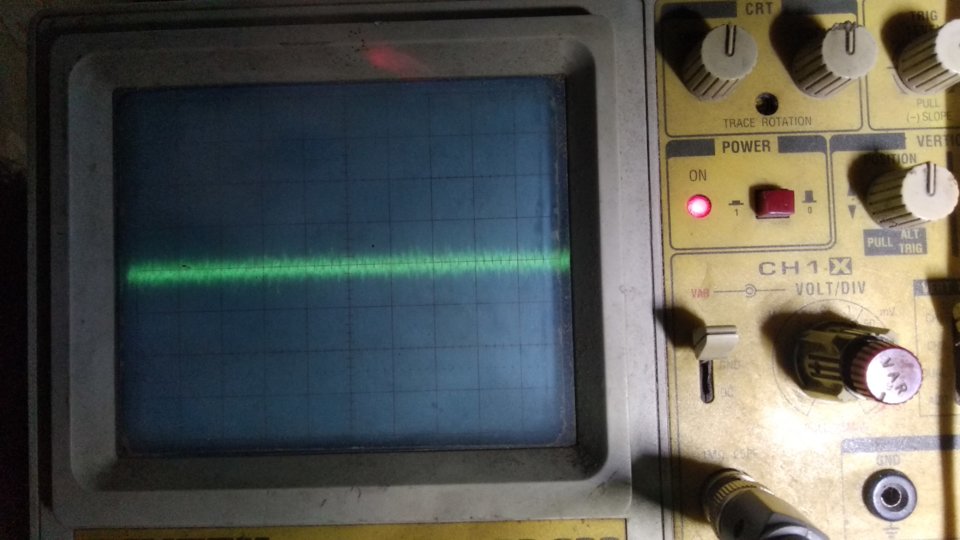

Theo các bác thì cái hình nào dưới đây tốt hơn...

Cái này là opt 3k5/8ohm.

Còn cái này là 2k5/8ohm.



Nhờ cái máy cuốn @Tuan hỗ trợ phần mềm, @hoangphung tặng con step 86 mình vừa hoàn thành mục cuốn cặp opt hãng bị đứt sơ cấp sau khoảng 60 năm. Do làm máy xếp lớp kín chặt > mình cuốn như Zin về số: lớp, vòng, kt dây nhích thêm chút (sơ 0.13 cuốn 0.14; thứ 0.36 cuốn 0.37)

Đến mục đấu dây thứ cấp, Mình muốn tham khảo y kiến các b như sau:
1) opt được cuốn 6 lớp thứ cấp kẹp đôi thành 12 cuộn.
2) thứ cấp hãng đấu 4 cuộn// nối tiếp nhau thành 3 khoảng lấy đầu ra 4 ohm 8 ohm 16 ohm (có hình gửi kèm).
* Cách đấu này so với cách đấu thứ cấp opt của lundahl không tận dụng tối đa thiết diện dây thứ cấp.
3) Giờ mình muốn đấu lại theo kiểu của lundahl để tận dụng tối đa tiết diện dây thứ cấp (có hình gửi kèm).
Nhưng đây là máy cũ trên schassi có 4 cọc ra 0, 4, 8, 16.
Các b cho mình hỏi mấy y:
Cách nào để đấu lại kiểu lundahl ?
Có bộ chuyển mạch nào được thiết kế bán sẵn cho các opt kiểu lundahl?



Kiểu lundahl nó đưa châú ra ngoài nên dùng thế nào đấu thế đó..
Còn opt hãng khác đúc kín nên đấu sẵn.
Mà dùng chuyển mạch thì bác xem báo nhiêu đầu dây cần đấu thì mua chuyển mạch có các tầng tương ứng.
Em thấy cứ ra cọc 8 ohm tiêu chuẩn là OK. Còn 4. 16 ohm. Hơi hiếm. Nếu có thì lật đít lên.



Đo ở cọc loa hả bác ?



Cọc loa của 2 opt. Mỗi cục gắn tải 8ohm.
Ứng với 2k5/8ohm Mỗi cục.
Đây là chung 2 em tại 28v.
