Đơn giản theo chỉ dẫn cụ thể của bác @My FB:
Em mời bác:
View attachment 455224
Link tham khảo:
http://www.curcioaudio.com/st7upg_3.htm
http://www.curcioaudio.com/st7_mnl.pdf
http://www.curcioaudio.com/ST70 OP Triode Conversion.pdf
Cách mod là chuyển chế độ bóng công suất EL34 PP UL (untra line) sang chế độ PP triode.
Bác cần mua 4 con trở 100 Ohms 1,5W và hàn 2 đầu trở vào chân 3 + chân 4 của bóng EL34.
Xin bác lưu ý nhớ tháo bỏ cọng dây hàn ở chân 4 ra. Bác cũng nên lưu ý trên chân bóng V1 và V6 có 2 đường nối vào chân 4, bác chỉ gỡ đi 1 đường, đường còn lại trên chân 4 nối với tụ về feed back thì để nguyên nhé.
Hy vọng bác hài lòng

Mua bốn trở 100R.Ở chân 3 và 4 của đèn EL34 có 2 dây nối vào OPT thì tháo dây nối vào OPT ở chân số 4 rồi hàn con trở 100R nối chân 3 và 4 lại.chỉ nhiêu đó thôi,và mình review lại riêng cái động tác này thôi không dính gì đến những phần khác.



Em lại vào hâm nóng topic...



Có mỗi cái ảnh > nóng nhẹ lắm



em ở HN, đang muốn chơi 1 em đèn đóm, nhờ các bác giới thiệu giúp bác nào DIY ngon bổ rẻ ạ
TKS



Ồ, rất dễ.
Ở HN hiện còn CLB Long Biên vẫn nhiệt tình với phong trào DIY, tham gia vào đấy là mọi người xúm lại giúp đỡ cách làm... Sau một thời gian từ ABC sẽ tới LM gì đấy thế là có sản phẩm là amli đèn thôi.
Tha hồ mà xướng, vừa có đồ chơi, vừa có thêm NHIỀU BẠN CHƠI CÙNG.

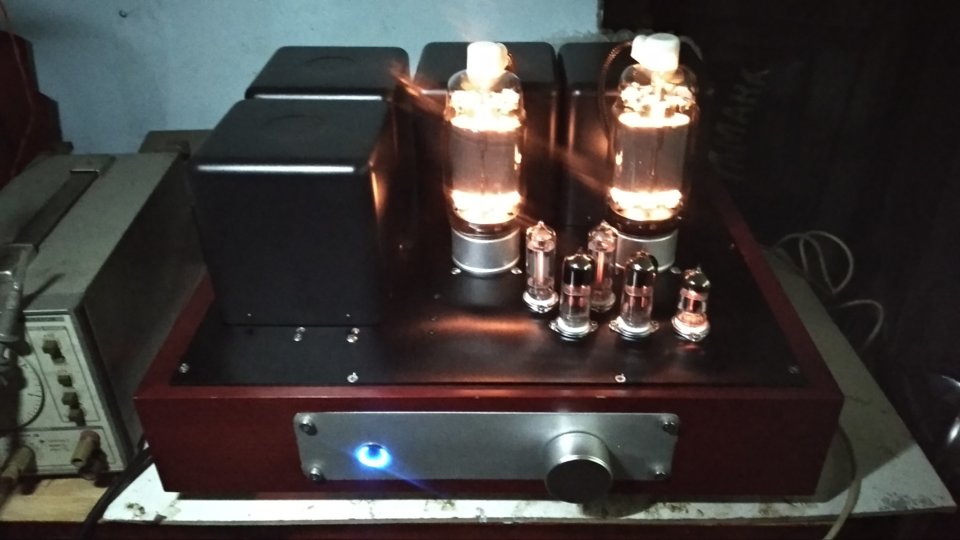

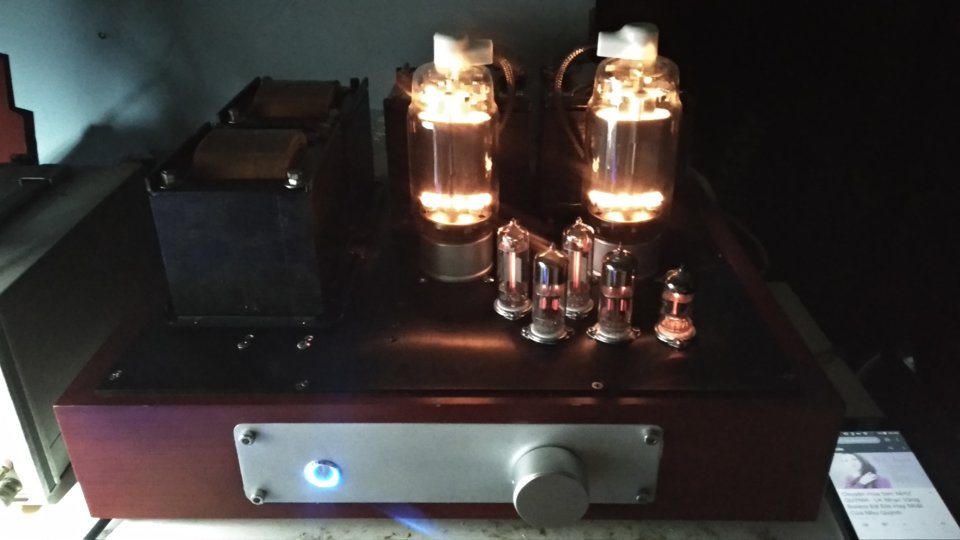

Thêm mấy cái hình mặc áo nữa cho...hạ nhiệt.



Em lại không thích hạ nhiệt, chỗ em đang mưa gió lạnh nên bác cứ cho em nó phừng phừng lên mới đã
Bác lắp mono block mà em có cảm giác như 2 amply, khi đặt lên thớt nó không đối xứng.

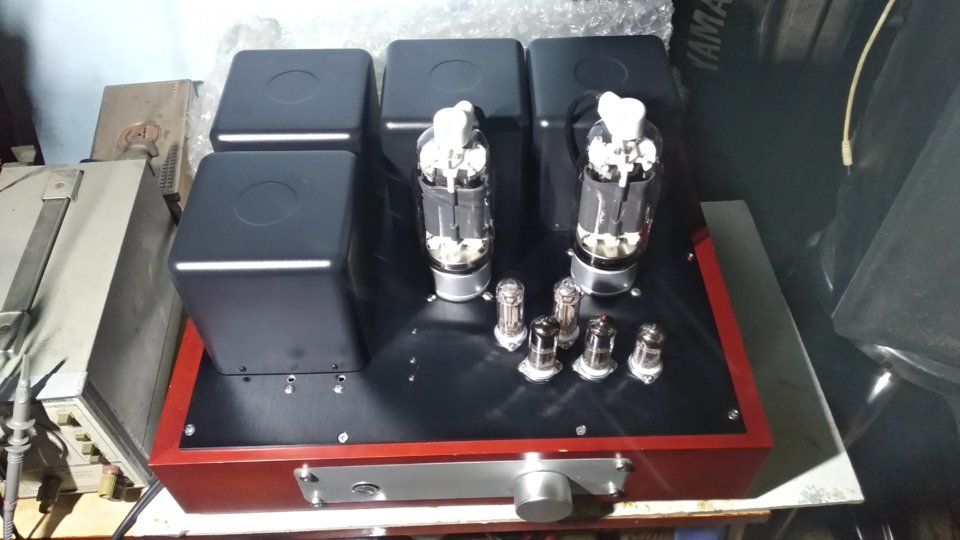

Mới xong có 1 kênh thôi mà cụ. Cụ đưa vào vi tính lật 1 cái là ra kênh kia....
Cuối tuần này em về quê...ăn tết xong em vào ráp tiếp bên kia..

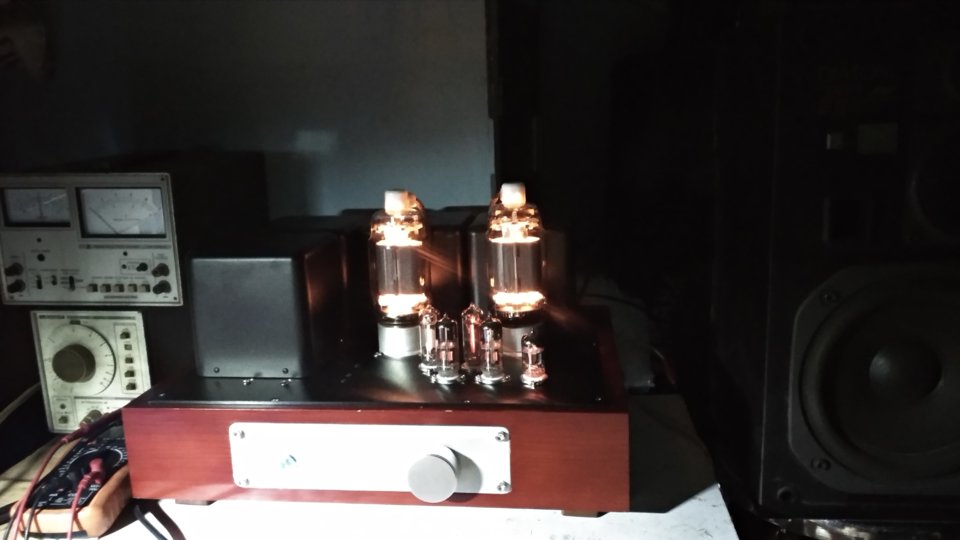

Đang thẩm âm...mono.

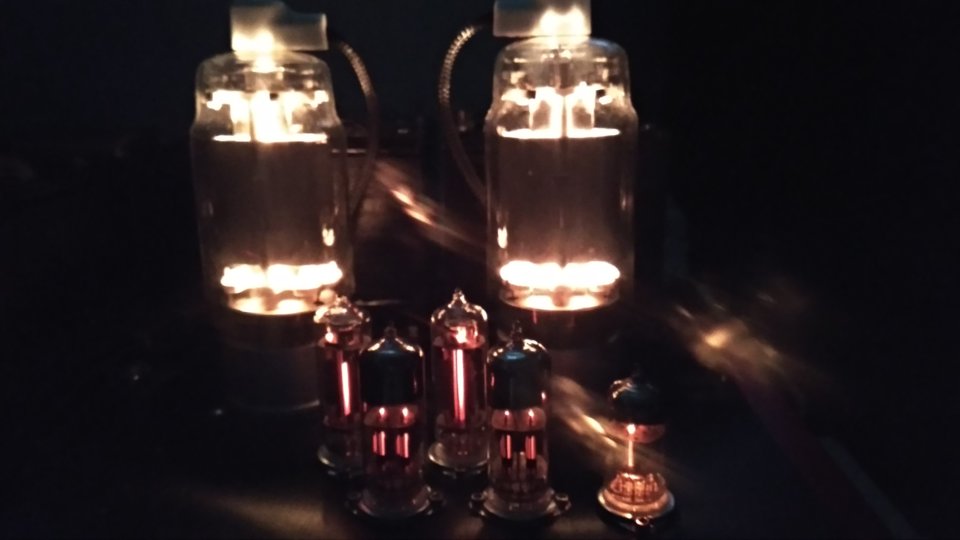

Phừng Phừng đây...mới 1 kênh nóng ghê thật.



Bác post 1 kênh 2 tấm em cứ nghĩ bác hoàn thành rồi. Vậy là phải chờ qua...tết mới thấy bác online
Cái vụ "lật mặt" em gặp nhiều rồi



Tụ này làm tụ nối tầng đc ko các bác nhỉ thấy điện áp thấp quá nên e ko dám dùng



Nói chung về điện thì mạch nào DC 400V đổ xuống là nối được



Hầu hết Anh Em hay quan niệm U tụ chỉ cần lớn hơn U trên Anode là đc, nhưng như thế khg an toàn bác ạ. Áp chịu đựng của tụ cần >= Áp B+ đặt vào trở gánh của đèn. Đấy là ngưỡng an toàn nhất. Do đó dùng làm nối tầng đc hay khg nhìn vào áp chịu dựng của tụ so với áp B+ cụ thể của mạch dự kiến đặt vào. Nếu B+ <250 VDC thì tụ này quá ngon. Còn về chất lượng, K75, KY40 là dòng tụ tốt đó bác.



B xem chỗ này có giúp đc gì o nhé
https://www.amelec.ch/kendeil_infoc...elec/downloads/kendeil/KENDEIL_Elkos_2015.pdf

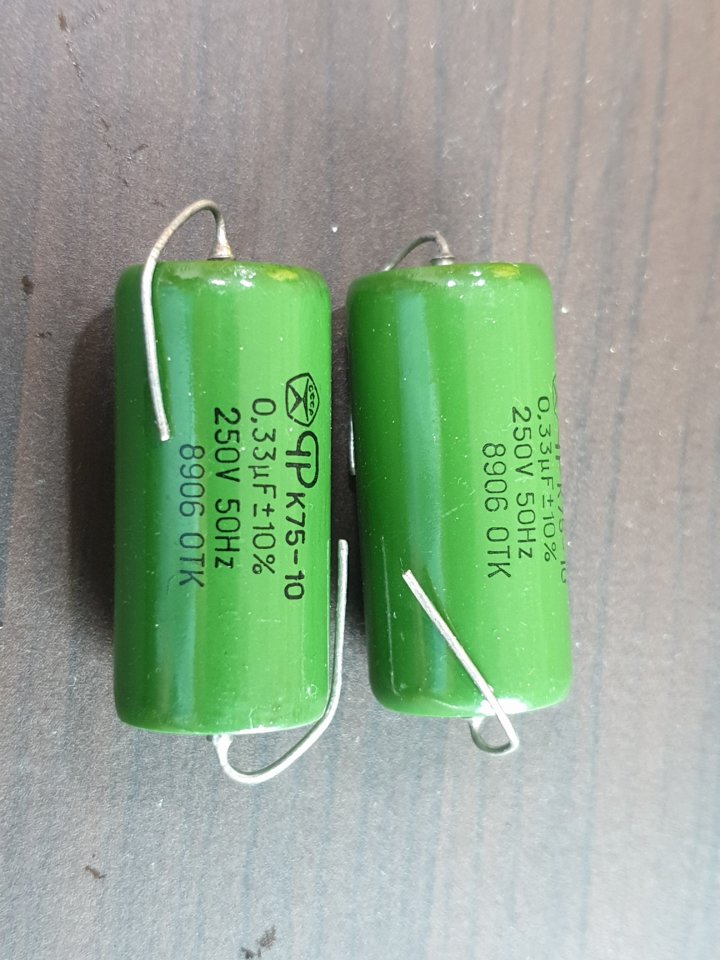

Mình thấy tụ ghi 250v 50hz vậy có nghĩa gì? B nào biết giải thích giúp. Thanks?



Ý bác là gì nhỉ? Chắc bác đang hiểu tụ này chỉ dùng cho tần số 50 Hz? Chắc chắn chả có ai đi sản xuất tụ chạy 1000Hz, 4000Hz.... Bác thử tìm xem có trang Web nào nói vậy khg hay có sâch nào viết vậy khg là thấy ngay thôi.
Nếu bác có con tụ nào ghi 400V, 12000Hz bác cho AE xem luôn để AE còn đi tìm . Vì tại tần số Audio có thể nghe đc 15000Hz, chỉ cần có tụ ghi 12000Hz là an toàn lắm rồi. Linh kiện Liên xô cũ ghi rất logic và chặt chẽ.
Còn bác muốn chính xác nũa về AC,DC bâc đưa thêm dấu căn 2 vào 250 là ổn.



Không biết thì hỏi được chứ?

Data tụ người ta ghi 2 cột điện áp và tần số là bình thường (tần số càng cao thì điện áp càng thấp do xung đỉnh là nguyên nhân đánh thủng tụ)

Tụ K75-10 hay bất cứ loại tụ nào muốn biết chịu dc bao nhiêu ac bao nhiều từng tần số cần xem data (tiếc google chưa tìm thấy).

Có sách nào viết 250v 50hz có nghĩa là 250x1.414... Vdc không nhỉ?



Bác tra Google hiện khg có đâu. Sách Nga cũ nhiều lắm, nhưng kg có món tần số và áp chi tiết như bác nói.

Bác tra sách vật lý lớp 12, phần quan hệ AC giữa biên độ áp lớn nhất và áp hiệu dụng ( DC ) và mạch nào B+ DC <250 VDC dùng tụ trên tốt lắm, bác nào dùng mà B+<250 VDC hỏng tôi xin phép đền ngay.



Tụ này mình dùng 350v dc 5 năm o chết nói gì 250v.
Ngược lại đã thử tụ không phân cực 350 vdc cắm vào nguồn 220v 50hz thì vài tiếng là nổ.
>Quan hệ vật liệu và ĐK làm việc o đơn giản theo tỷ lệ hiệu dụng.



Em cũng có tụ ghi thêm thông số 50hz



......................................................



Hình như có chút nhầm lẫn ở đây cụ ạ.
Theo em hiểu, thì tụ AC (ví dụ như tụ motor run) dùng tốt cho mạch điện DC, tất nhiên là thỏa mãn điều kiện về giới hạn chịu đựng.
Nhưng tụ ko phân cực (ví dụ tụ phân tần loa), chỉ ghi là DC, thì cắm vào mạch điện AC, chưa hẳn là đã dùng được.



Bác nói chính xác. Tụ đã ghi là xxx VDC tức là tụ Hóa, có phân cực âm dương toàn phần, trong khi áp AC là Âm Dương đảo chiều 50 lần/ giây.



Lý do ghi có ghi 50Hz với 500V là đây em: Liên Xô và Mỹ trc đây có hai hệ điện áp: áp 50Hz và áp 400Hz ứng dụng lần lượt cho dân sự ( phổ biến ) và quân sự. Lý do, AE mở topic ta cùng nói.

Quy định về cách đọc linh kiện của Liên Xô cũ cũng rất rõ ràng, logic thể hiện khoa học cơ bản của họ, Anh Em tham khảo sách tôi Paste sau:






Theo đó tụ em đang có đọc như sau:

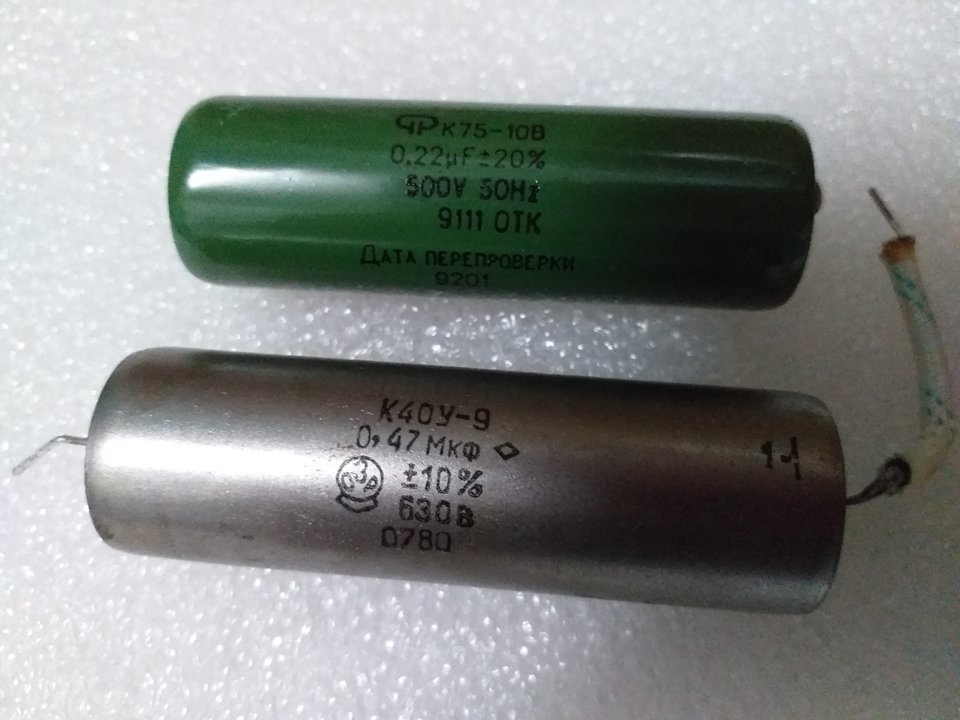

Tụ k75-10V, dung tích là 0.33uF với sai sô 20% tại nhiệt độ phòng, áp đánh thủng là 500VAC của điện áp có tần số 50Hz ( Hàm ý nếu áp có tần số 400Hz, áp chịu đựng SẼ KHÔNG LÀ 500VAC ), sản xuất tháng 11 năm 1991 ( 3 tháng sau Liên xô sụp đổ ), như vậy vẫn là chất Liên xô, tốt lắm .

Tương tự, tụ phía dưới:

Tụ KY-40 9 ( Số 9 thể hiện kích thước của tụ theo con số đó ) , dung tích là 0.47uF với sai sô 10% tại nhiệt độ phòng, áp đánh thủng là 630VAC ( khg có 50Hz tức là ngầm định tại 50Hz ), sản xuất tháng 7 năm 1980.

Ngoài ra tụ Liên xô còn 1 loạt ký hiệu cho phép xung mạch DC, AC và mạch Xung ( MпгЧ, MпгO, Mпгxx) mà tôi khg lạm bàn ở đây, sách giáo khoa tôi còn và có AE đề nghị Paste lên đây nhưng tôi tránh miệng lưỡi thế gian có thể hiểu là múa vớ vẩn.

Bác bấm like tại đây:



Nên tôi tin bác đã làm thí nghiệm, bác có Clip về vụ này để anh em biết đc " sức bền vật lộn " của dòng tụ này . Hơn nữa, việc này là khg an toàn tý nào cho bóng khi hỏng tụ nối tầng: G1 đèn sau sẽ có áp +, Ugk thay đổi theo hướng g1 + tính, dòng Ia đèn sau tăng và sẽ nóng nhanh trở Ra và Rk bác nhé. Clip bác cố thể hiện B+ là 350 VDC, các giá trị tụ trên như trên hình và áp Anode, càng chặt chẽ bác ạ. Để anh em rút kinh nghiệm thôi.

Tôi có lời can AE khg nên dùng tụ 250V 50Hz với áp cao hơn ( AE tham khảo khái niệm Hiệu điện thế và Điện thế, vật lý 12 sẽ thấy ngay ).

Bác tìm đọc " Kỹ thuật truyền thanh Tập 1", xuất bản lần 2 năm 1986, Chương " Linh kiện vô tuyến điện " từ trang 136 mục về phân loại tụ điện ( AC, DC ) và cách sử dụng nhé.
Tôi có thể cho bác mượn photo, rất hữu ích khi thiết kế, so sánh các loại mạch, sách tiếng Đức tôi xin của 1 bác lớn tuổi nay khg sinh hoạt trên này nữa, sách tiếng Nga tôi nhiều về linh kiện.



Nổ là đúng rồi bác tụ không phân cực mới chịu được áp AC. ngay cả tụ có cực tính ở điện DC bác đấu lộn cực nó vẫn nổ như thường.



Bác có thể lợi dụng Burn đèn công suất bằng cách đấu lộn tụ cố ý DC cho Tụ Ck tại Rk tại Kathode theo cách chập nhả chập nhả, đèn nghe sẽ khác nhiều so với đèn mới tinh lúc bỏ ra khỏi hộp đó, trc đây tôi hay làm cách này với đèn ГY50, 6П14П nhưng nắn diode thôi.
Bàn chất của việc này là Uak biến đổi ít mà Uk-mazz biến đổi nhiều nên Ia bị tăng lên chập nhả chập chả theo chu ký ta làm, y hệt cơ chế trên các máy đo đèn Tube Testing.

LƯU Ý CÁC BÁC ĐÈN TO SUMO 5 CỰC KHG CHƠI MÔN CHẬP NHẢ NÀY NHÉ, LƯỚI G2 CÓ THỂ ĐỎ VÀ GÂY ĐỨT NỘI BỘ ĐÈN NHANH HƠN TA NGHĨ.



Theo thiến ý tôi, SKG là nguồn thông tin chuẩn nhất, ngày nay ai chả tham gia viết bài trên mạng ( Web ) đc nhưng tính đúng sai cần có 1 quy chiểu chuẩn, phải khg các bác. Có những điều Thầy truyền đạt, dạy từ trong trường ĐH, Thầy học ở các nc XHCN ngày trc, lấy đâu ra Web để tham khảo nên còn tài liệu cũ về Tube là hay nhất. Các bác cũng nên cân nhắc về tham khảo các Web, ai chủ sở hữu, có uy tín khg và uy tín đó dưa trên yếu tố nào.
Bác nào học ĐH về Vô Tuyến Điện các bác sẽ thấy giáo trình về đèn điện tử bắt đầu bỏ từ 1989 nên chỉ có tự đọc, hỏi thầy và lùng sách cũ là cách cập nhật đúng nhất.
