Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

Bố trí thế nào là do sở thích cá nhân bác ạ.
Tuy nhiên do 845 cao to đen hôi nên 2 đèn bên trong sẽ lọt thỏm, đó là lý do mà các ampl 845 Trung quốc hay dùng 6H9C nhìn cho cân hơn. Chỗ đèn dri, có phương án trung gian để tạo hốc đèn sao cho có thể chuyển từ đèn 9 chân sang 8 chân nhanh chóng ( đáp ứng về mặt nhìn ) để đổi EL84 hay 6L6 ....
Thông thường luật tự nhiên là: " Cái gì có 1 luôn ở giữa, cái gì có đôi đứng 2 bên, còn chỗ nào tạo thành 3 đỉnh tam giác cân, sẽ có 1 đỉnh nổi bật về MÀU hay MÙI" . Bác quan sát trên cơ thể mình mà xem.
Do đó khi Amply bố trí như vậy, nhìn từ góc nào nó cũng đẹp.
Còn nguyên lý đi dây cũng có bác nói rằng có nên bác và các bác khác có thể tin, nhưng tôi tin bác đó cao hứng nói vậy để xem như đã tổng kết đc gì đó, bác đó chắc chắn chưa va nhiều hay cùng lắm sửa đc vài cái ampl đèn mà nay nghề sửa chữa nói chung sinh lời ít nên ít người làm: Các amply cổ trc đây hầu hết đi mạch cực rối nhìn vào có thể dùng từ bẩn thiểu nhưng mối hàn rát chắc chắn ( Trừ đồ của Đức ).
Bác cứ tuân thủ đúng nguyên lý cơ bản, sách cũ hay nói: Dây có tín hiệu đi xa, cần có xen dây mazz nối cả 2 đầu, dây cao áp đi màu thật đậm ( vàng hay lam ), sẽ khg có vấn đề gì.
Cọc loa bác để ý OPT ra mấy trở kháng để bố trí từng đó cọc ra + 1.
OPT bác nên để vào chỗ nguồn do OPT có dòng DC chạy qua, lại áp DC, tự nó đã sinh nhiệt ( chỗ nào có dòng 1 chiều đi qua, chố đó sinh nhiệt nhanh và mạnh nhất ). Nó lâu ngày cũng khg có lợi cho độ bền của OPT do 3 nguồn nhiệt cùng tác động lên 1 đối tượng.



Em quấn chưa xong bác ạ. Quấn tay nên hơi lâu quấn dây 0,2mm có cần quấn xếp lớp không bác hay quấn loạn em dùng FE xám 28 lá FE rất mỏng khoảng 0,2mm lõi nhựa 28x35mm.



Vâng bác, vậy cứ theo quy luật tự nhiên, cân đối, đối xứng, đồng chí nào to khỏe, gầm gừ, máu chiến cho lên phía trước. Chứ một bên lép xẹp một bên căng đét nhìn đã thấy chán rồi còn “nghe với ngóng” gì nữa bác nhỉ.



Quấn theo lớp, có lót giấy poluy mỏng và ghép chặt tay để giảm điện dung ký sinh, hết 1 lớp lấy bút sơn phết nhẹ 1 lớp sơn cách điện, lỡ đột xuất buông tay, trình tự và độ bám dây khg khg bị trôi. Bác cung cấp đầy đủ số liệu, ép sẵn 2 khối E I thì AIRGAP mới có giá trị

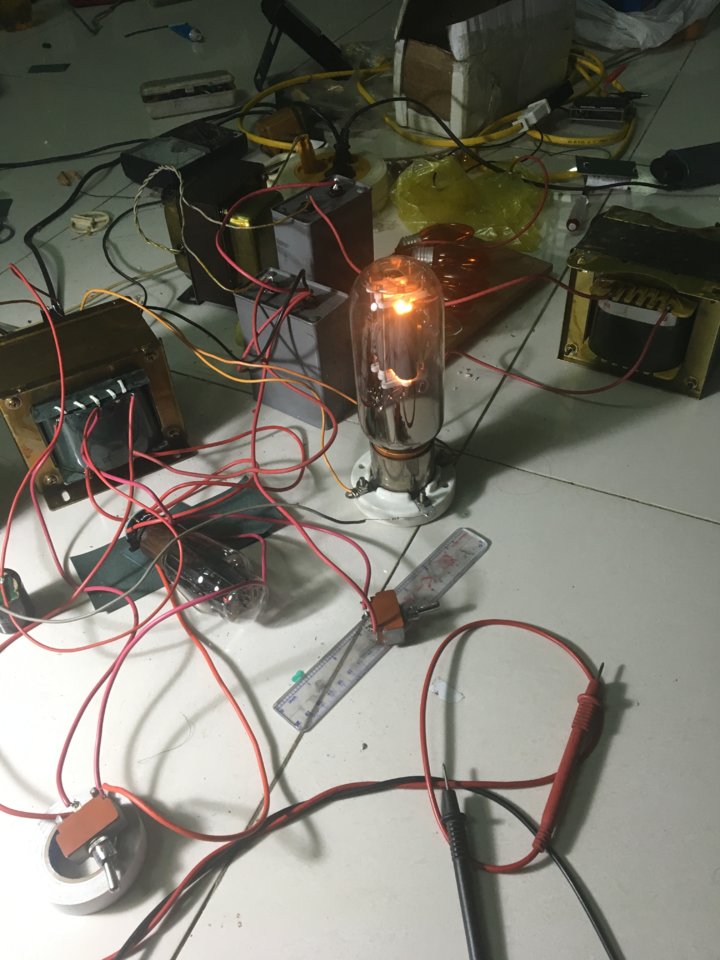

xông điện thử đo được thông số như hình



nóng kinh khủng như lò sưởi



Chưa hết khổ đâu bác, sau khi 5R4, 300B cùng nóng, bác mới thấy hết nhiệt lượng.



Vừa nghe nhạc vừa phe phẩy quạt mo cũng vui!



Rôi bác sẽ về với các đèn trung bình thôi, phòng nghe cớ 24m2 đỡ ngột ngạt hơn



Chịu khó phẩy quạt mo đấy nhé ... Cái thú của người chơi đèn mà...

Bật điều hòa để thưởng thức không cẩn thận đến lúc có hóa đơn tiền điên gấu thu hết đồ đó..



Bóng sáng đẹp bác ơi. Quả này mà về phố núi nhà em thì quanh năm ấm áp.
Chúc mừng bác đã lên đèn.

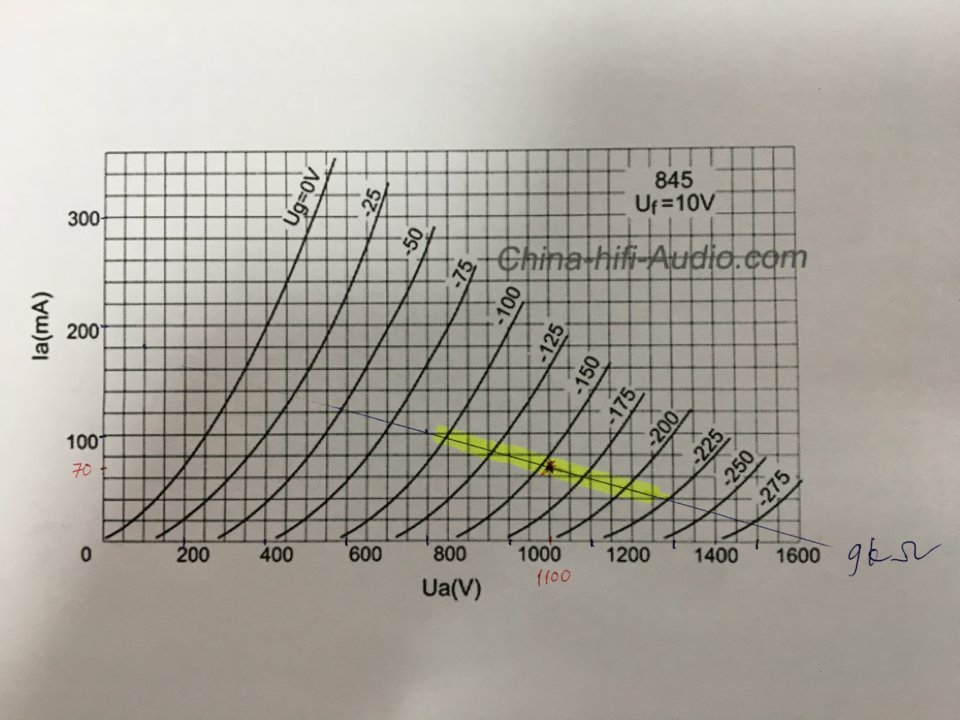

các bác cho em hỏi như đường tải em vẽ được thì U đỉnh đưa vào lưới tầm 55V trở lại để đảm bảo tuyến tính như thế nhỏ hơn datasheet có ổn kg

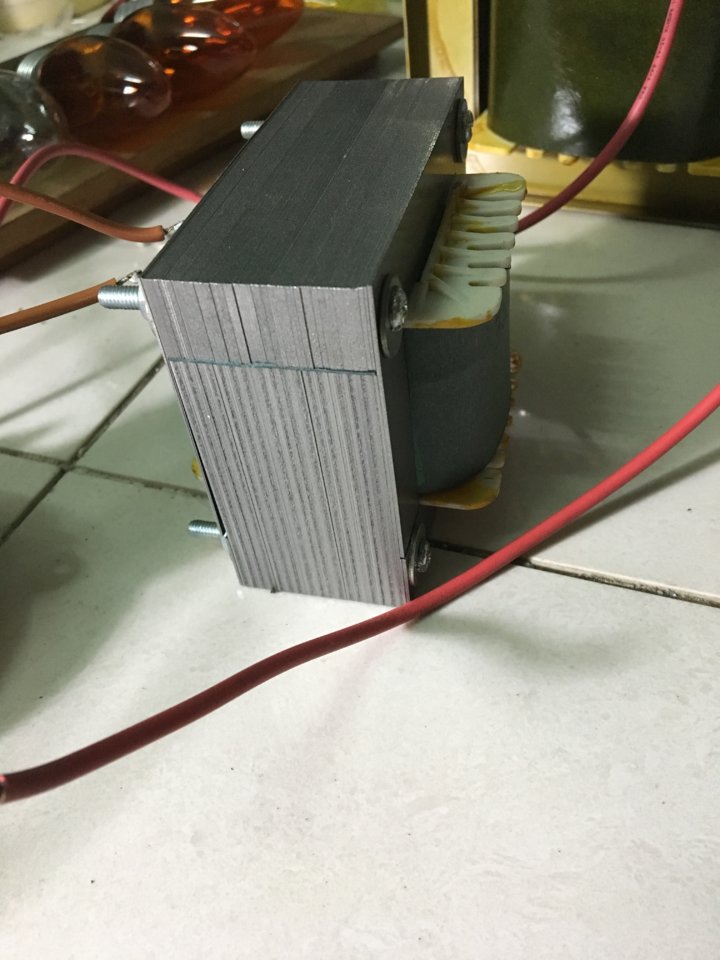

quấn choke 3000 vòng vô Airgap 0,3 đo được 30H sao biết được có đạt yêu cầu kg các bác. cảm ơn!



Như thế này thì có vẻ hơi ẻo bác ạ.

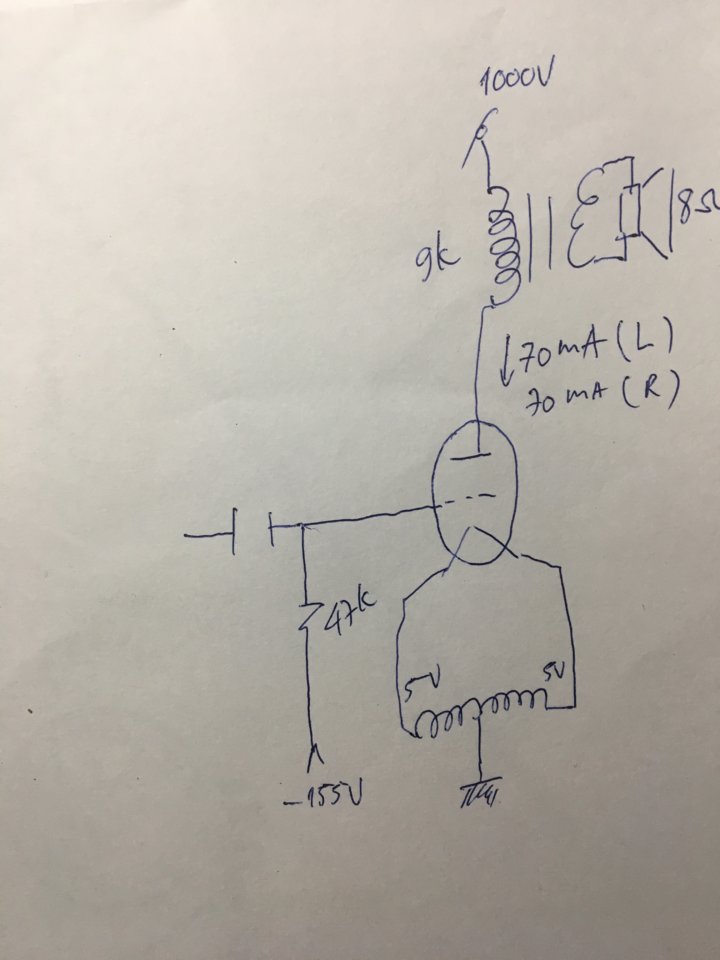

Bác treo Ug là -155V, vào là 55Vpp, Ug là -100V đến -210V. Dóng xuống biên độ ra cỡ 300V.
Qua opt là 300/sqrt(9000/8) = 9Vp tương ứng 9/sqrt(2) = 6.4Vrms, tương ứng P = 6.4x6.4/8 = 5.12 watt.



Oneclicklogin đùa đấy,
Đã Chọn 6sl7 300b tải choke 845 lấy thế nào ra 55Vp đây ta?



Tính dữ quá , đáng lẽ bi giờ phải ngồi nghe rồi chớ .



Quê em có câu ăn chắc mặc bền.
Bác cứ để ae tính kỹ chút. Chứ làm xong nghe chưa vừa ý lại tốn công, mà mấy quả bóng áp cao suốt ngày bật tắt có mà toát mồ hôi.



Hê hê , dân diy mà làm phát ăn luôn cũng khó hỉ .



Tương lai lên mặt trăng em sẽ nghe nhạc bằng bóng này...

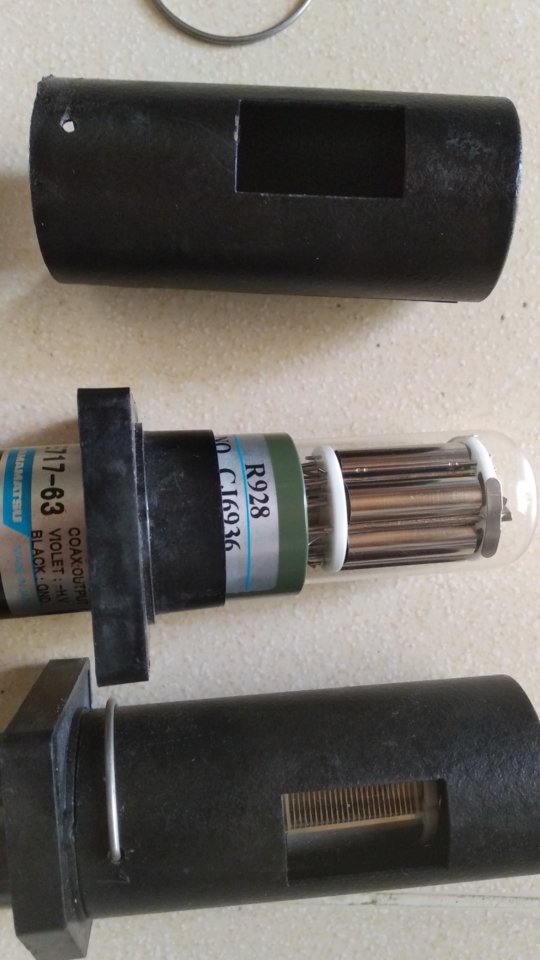

Mới kiếm được 1 cặp chạy SE.



Các pác giúp em tính số vòng làm opt el34 se với ạ

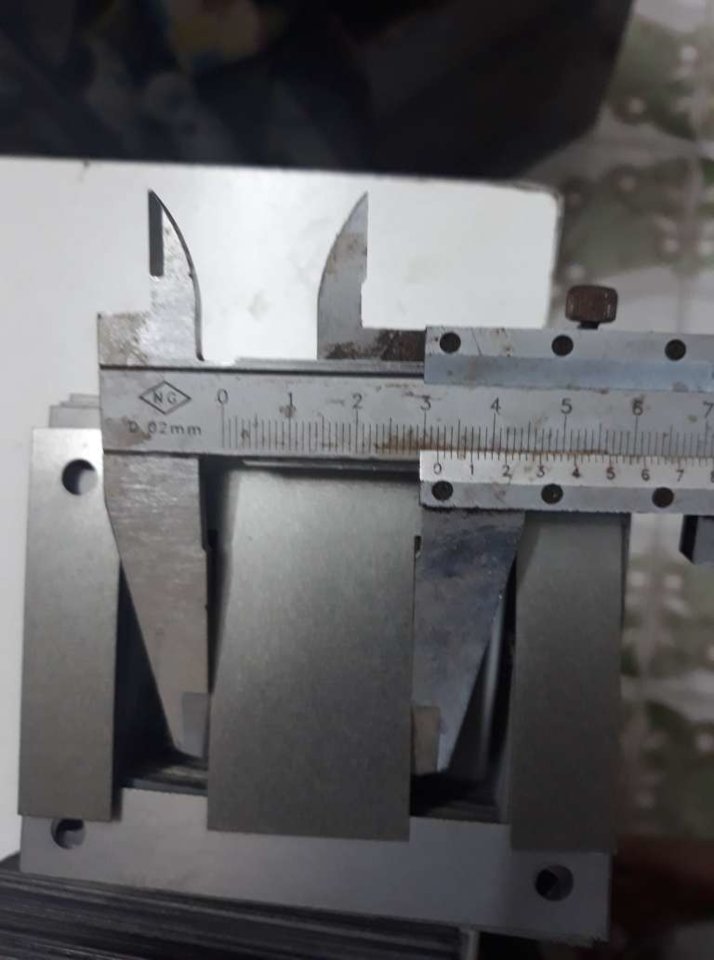

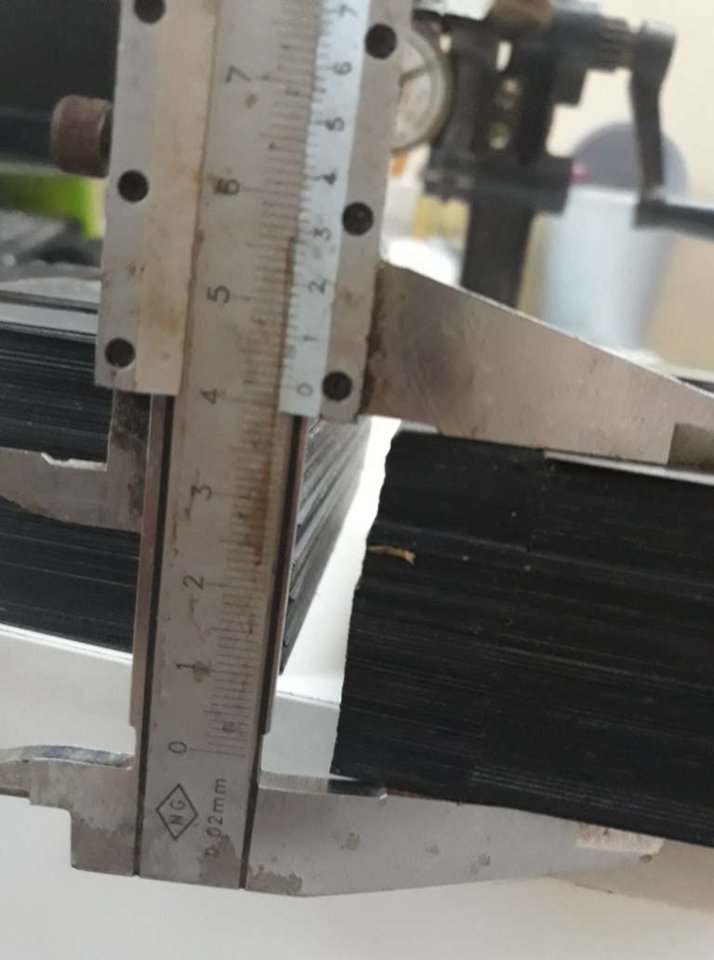

Fe 32 dầy 43 mm

Tks các pác nhiều ạ.



Bác cho kích thước độ dày của lõi ghép, bề rộng thanh giữa chữ E, bề rộng 2 thanh chữ I 2 bên, chiều dài chữ I, bề rộng quấn dây, chiều cao quấn dây, AE mới tính đc với chế độ 70-80mA của 300B bác ạ. Bác đưa chung chung thế quả là khó

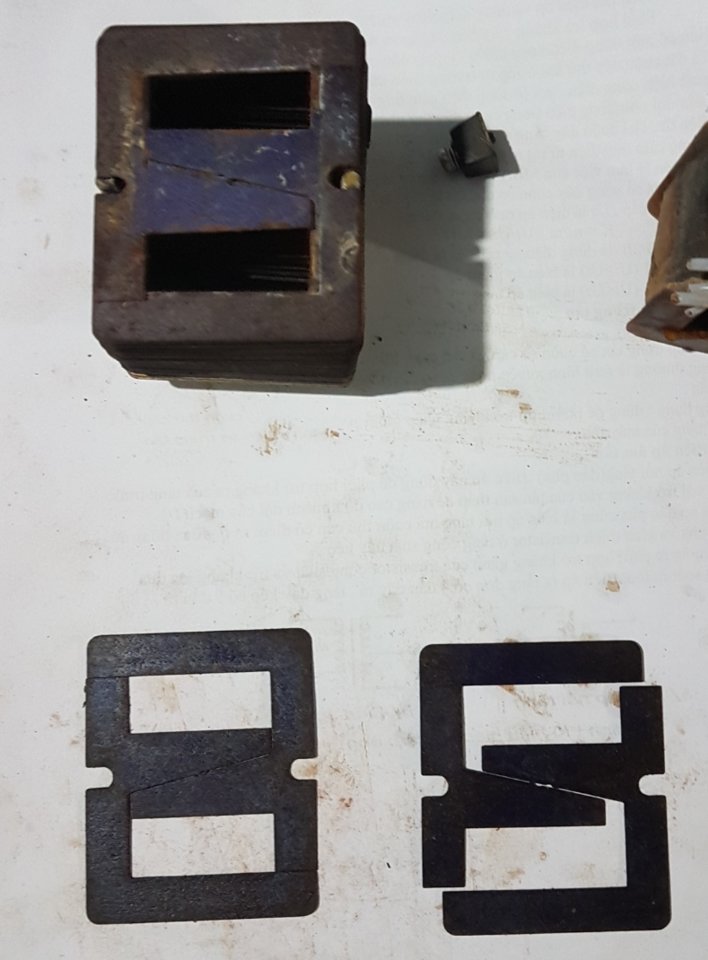

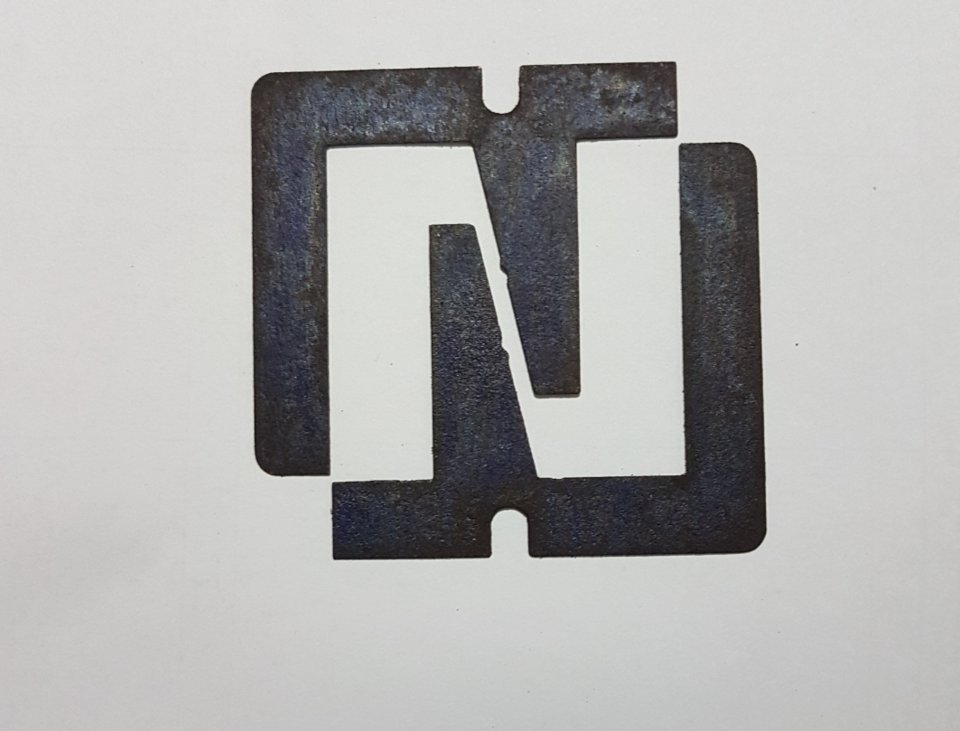

Các cụ cho em hỏi, Fe này là Fe thể loại gì mà lạ quá, ít nhất là với em, vì em gặp lần đầu. Ko phải EI, cũng hem phải Xi Co, cũng ko phải gông luôn. Kích cỡ ngang ngang Fe EI60 (lưỡi 20) màu xanh đen. Lá Fe rất là mỏng, cỡ 0.2mm.



Ngày xưa khi phát minh ra nó thì cũng đỉnh rồi. Kiểu gì cũng khép mạch từ.
Nguyên liệu cho chiến tranh thì đỉnh.
Nhưng fe xưa chỉ cho alo toạ độ nên nhỏ.
Fe ie sau này cho dễ ghép vì thương mại.

Cứ cân kí rồi quấn thôi bác.



Có vẻ như fe này được nhà sản xuất cắt trước khe hẹp theo mình là choke cũ



Em cũng đoán là đồ quân sự.
Cân ký thì chẳng có lợi gì sất, vì nó bé, lưỡi 20mm, chiều dài 63mm. Xếp dày tầm 25mm. Vị chi tiết diện lõi 500mm2
Lõi đồng nguyên bản nó cũng quấn xen kẽ, mấy cuộn dây to to ít vòng trong cùng và ngoài cùng, cuộn dây tầm 0.18-0.20mm nhiều vòng ở giữa.
em đo đồng hồ tàu khựa, 1.200 vòng đc 3.5Henry.

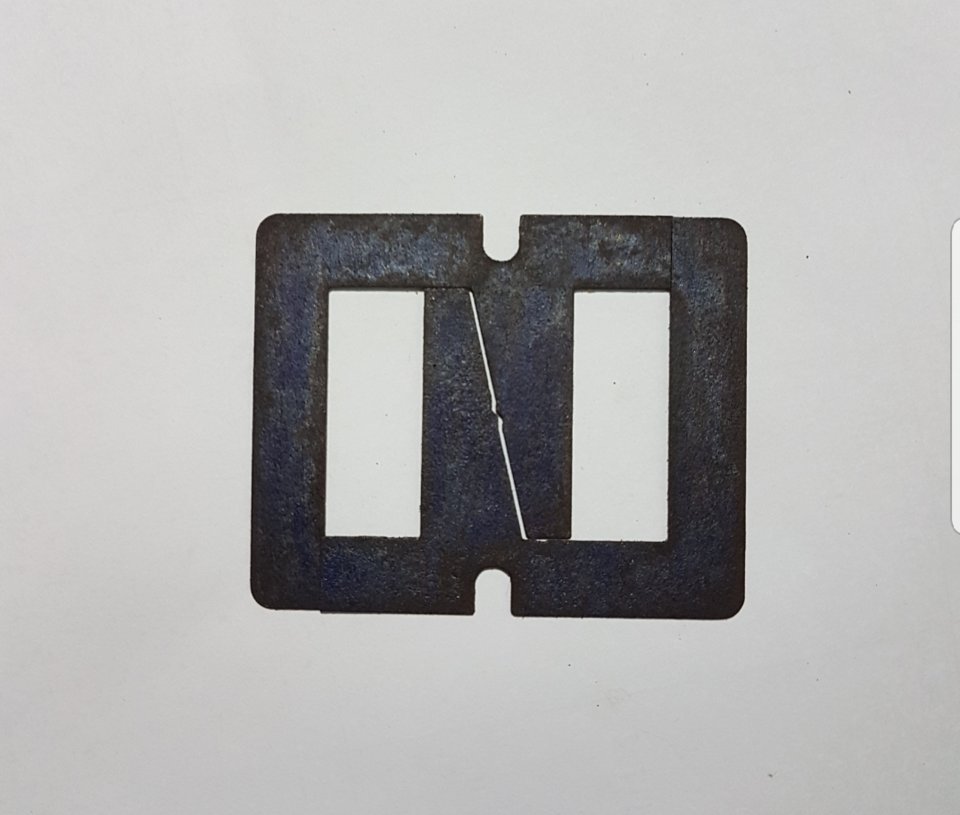

Ko phải đâu bác, xếp đúng thì nó khít rịt, có ảnh em xê dịch chút để lấy dạng 2 lá Fe thôi.
Như này:
