- Trở 12k/5w bác vào đây
https://vnav.vn/threads/♫♪♪♫-audion...5-m6-ankoru-ii-dac-4-1x-balanced.36903/page-2
- Trở 500ohm (Rk) thì 300ohm - 500ohm đều ổn, bác có thể dùng 470ohm dễ kiếm hoặc 2 con 1k mắc //. Ban đầu cứ chạy Rk cao chút, chạy rô đa rồi giảm Rk chỉnh dòng sau (R tăng thì I giảm)



Em tối dạ vẫn chưa tìm ra chỗ thiếu, bác chỉ dùm em cũng là để giúp cho người khác. Tks.



Vâng e cám ơn cụ



Chưa có mass cho cọc RCA bác ơi



Cảm ơn bác, chi tiết nhỏ nhưng rất quan trọng.
(Trong khi ráp thì em lại không quên điều này. hihi)
@NguyenCuong89 : Nhớ chú ý nhé. Cọc 0ohm của OPT cũng nối mass luôn.



Là như thế nào thế cụ , e chưa hiểu đc ạ . Cụ có kinh nhiệm rồi giúp e vs ạ



Tuy là chi tiết nhỏ nhưng không nối masse cho cọc RCA như FB nói thì khi làm xong tiếng nó kêu không ra cái gì với người mới vào nghề thì lại nhức đầu không hiểu vì đâu....

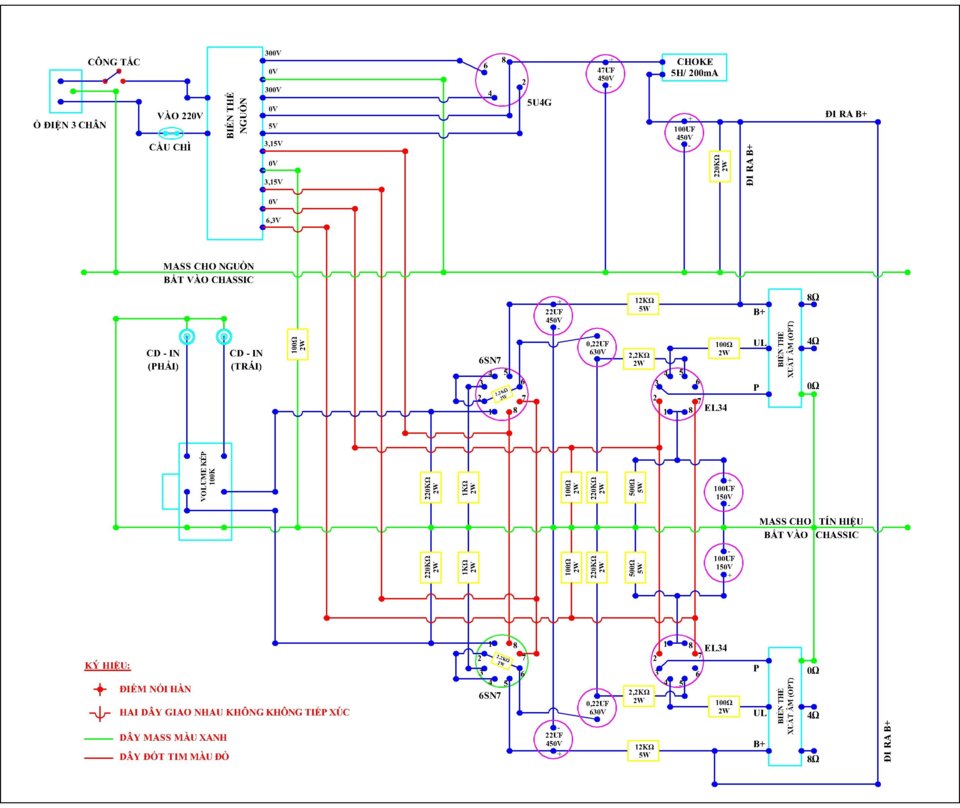

Mạch đã bổ sung nối mass cho cọc RCA và cọc 0ohm của OPT trong Reply @My FB nhé.



E cám ơn cụ ạ , e chuyển bị sắp xong oy thiếu mỗi bóng . E đang kiếm bóng nào ngon ngon 1 tí , cụ cho e hỏi có thể đổi đc những bóng gì ạ , và những bóng nào nghe hay ạ . Cám ơn cụ [emoji7][emoji7][emoji7]



- Amp đèn thì thường có 3 mạch chính Push Pull (đẩy – khuyếch đại phần tín hiệu dương, kéo – khuyếch đại phần tín hiệu âm); Parallel Single End ; Single End (vừa kéo vừa đẩy).
- Mạch EL34SE (Single End) đương nhiên sử dụng bóng EL34 làm tầng khuyếch đại công suất. Tầng khyếch đại tín hiệu có thể sử dụng bóng 6SN7, 12AX7, 12AU7, vv...
- Các bóng tương đương tức là tương đương về các thông số kỹ thuật, còn chất âm và đắt hay rẻ thì còn tùy hãng, tùy đời. Ví dụ một số nhà sản xuất: Châu Âu có Mullard, Brimar (Anh Quốc); Telefunken, Siemens (Đức); Mazda (Pháp); Philips, Amperex (Hà Lan); Tungsram (Hungary); Svelana, Sovtek (Nga); ở châu Á có đèn Shugoang (Trung Quốc); Toshiba, NEC, Matshushita…(Nhật Bản). Và ở Châu Mỹ có RCA, Sylvania, Tung-Sol, General Electric (GE), Raytheon, CBS, Ken-Rad… (Hoa Kỳ)

*EL34/ 6N3C/ 6CA7...

*6SN7/ 6H8C...

*12AX7/ ECC83/ 5751/ 7729/ 12AD7/ 12AT7/ 12AY7/ 6072A...

*12AU7/ ECC82/ 12AU7A/ 12AU7WA/ 12AU7WXT/ 5814/ 5814A/ 5963/ 6067/ 6189/ 6680/ 7730/ CV4003/ ECC802/ ECC802S...

Và còn nhiều phiên bản cực kỳ hiếm trên thị trường. Em hiểu nôm na vậy còn muốn nghiên cứu sâu hơn thì phải nhờ thầy...

- Mạch bác đang ráp thì dùng bóng công suất EL34, bóng tín hiệu 6SN7 bác phải tuân thủ bóng theo mạch. Vì các bóng có heater, plate, cathode, grid cấp dòng khác nhau, bác tra datasheet của từng loại bóng để biết cụ thể tuy nhiên như em nói ở trên có một số bóng tương đương về thông số kỹ thuật. Em chưa có điều kiện được nghe nhiều apm khác nhau thì không dám phán, còn sử dụng bóng nào để cảm nhận được hay thì xxx ý của em điều quan trọng nhất vẫn là theo tai mình cảm nhận mà hưởng thụ thôi. Người ta nghe bảo hay còn em bảo chưa hay thì kệ em...

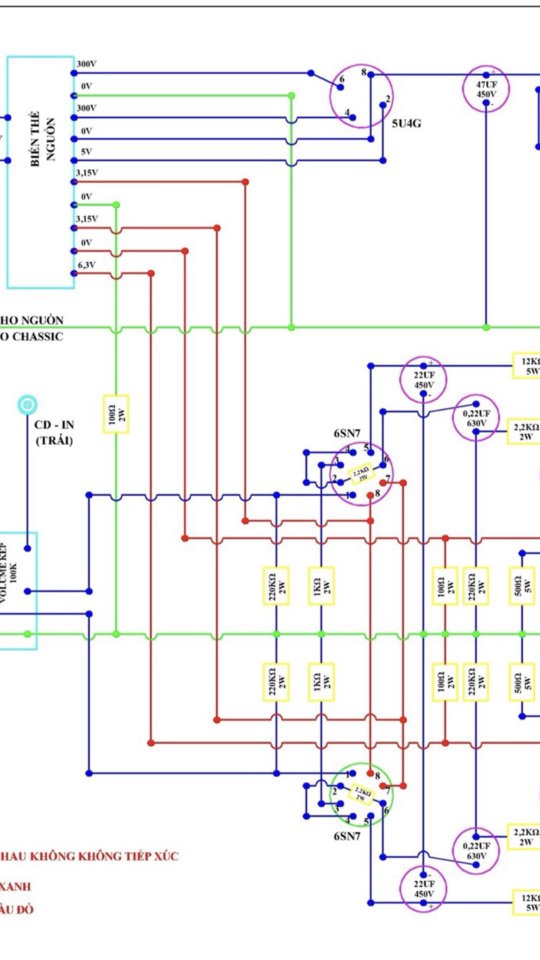

Cụ ơi cho e hỏi tí cái chân số 8 của cái đèn 5u4g kia là đấu từ 0v vào chân số 8 qua tụ xong chay vào choke ạ . Kiểu như là 1 dây chạy qua ạ



nó không phải từ không. nó là cuộn dây riêng lẻ 5 volt. đốt tim đèn nắn. khi có áp AC vào chân 4 và 6 thì có áp DC ra trên chân 2 và 8. lấy chân nào ra cũng được rồi vào tụ hoặc choke.

bác nói 0v dễ hiểu lầm là mass.



Câu hỏi của bác tương tự như câu hỏi của em khi mới bắt đầu diy. Không sao cả, có ai mới sinh ra biết liền đâu. Bác làm như cụ hoangphung chỉ ấy. Ở nhà bác có ổ cắm trên tường 220vol khi bác cắm phích cắm của quạt, tivi hay đài đóm gì đó bác cắm vào xong rút ra đảo lại quạt vẫn quay, cái cuộn 5vol đốt tim đèn 5U4G nó cũng tương tự vậy, chân nào cũng được.



E cám ơn ạ [emoji8][emoji8][emoji8]



E cám ơn ạ [emoji7][emoji7][emoji7]



Cụ ơi cho e hỏi cục này của e ko có đường 3v , e lắp chung vào đường 6v đc ko ạ . Chân 7 và chân 8 bóng 6sn7 đấu chung vào 1 đường 6v có đc ko ạ



Đường 0v của 3.5v.0v.3.5v là đường nối mass. Bác lấy ngõ 0v. 6.3v trên biến áp nối vào đốt tim bóng. 6sn7. Sau này nếu ampli ù thì lấy 2 trở 50ohm 2 đầu nối chân đốt tim. 2 đầu còn lại nối nhau xuống mass.



Vâng e cám ơn ạ . Cụ ơi cho e hỏi mạch này ra thì công suất đc bao nhiêu ạ



Khó nói lắm lắm bác. Trung bình 8w.

Em thì phải có ocsilo cân chỉnh áp ra tối ưu. Sóng vuông. Đều dãi. Đủ thứ. Công xuất kg chưa đủ.



Cao nhân xuất hiện. Em té đây.

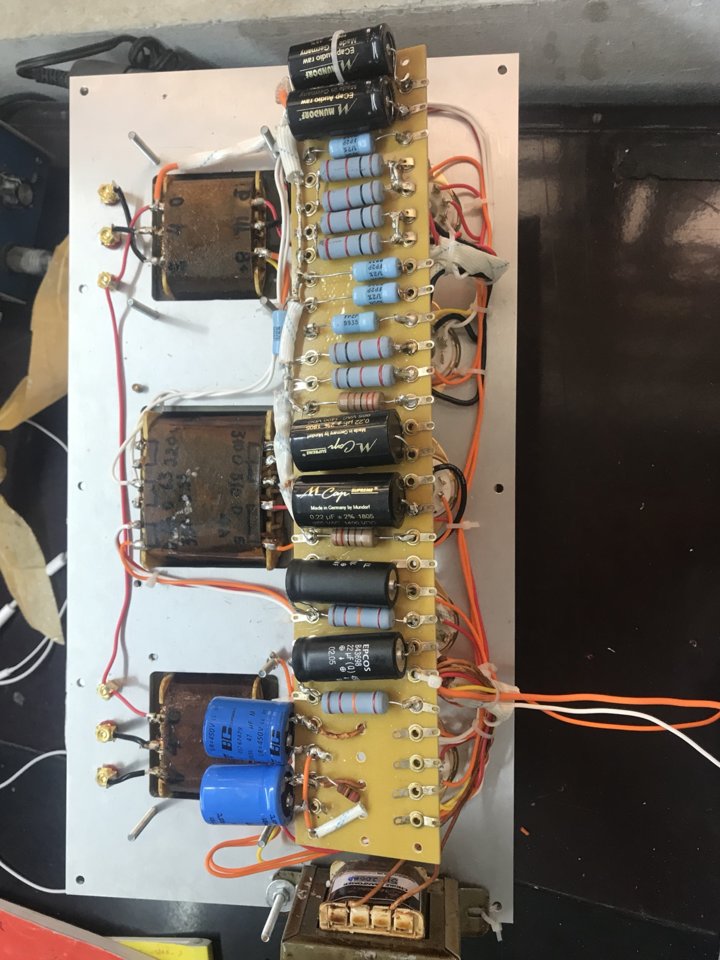

e đã hàn xong cụ dậy e cách đo với ạ , e cám ơn



Để đồng hồ đo thông mạch trước. Một que chích mass. Một que dò các cao áp Xem có e e không.
Rồi cảm thấy nếu nối dây đúng thì chích que đỏ vào cao áp bóng công xuất. Một tay bật công tắc. 2 giây sau tắt. Xem thử có chạm chập. Toé lửa gì không. Làm lại lâu hơn tí xem áp trên đồng hồ mấy mấy volt.

Làm lần lượt hết các cao áp bóng ghi ra giấy.

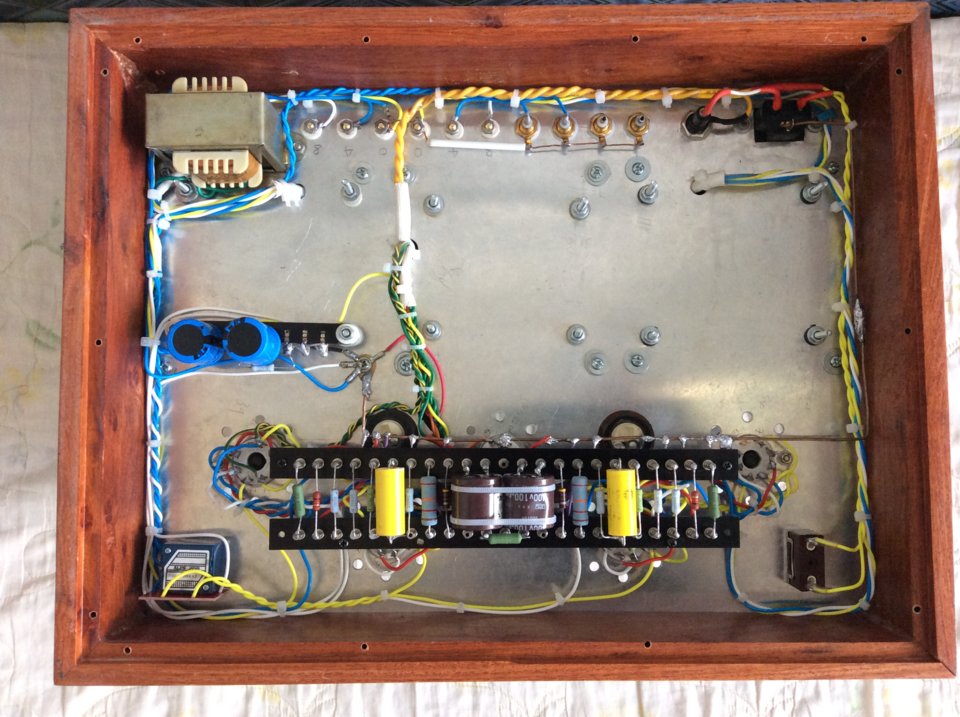

Tác phẩm của bác tới đâu rồi...........



chào các bác , e mua được 1 tụ 47mf + 47mf /500v ,nhưng chưa có tụ 100mf /500v , vậy e có thể sử dụng 47mf còn lại thay cho tụ 100mf ( 100mf sau choke ) được không ạ , nhờ các bác tư vấn giúp . cảm ơn các bác .



Được bác. Kg sao hết.
