Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

Lý thuyết là vậy nhưng thực tế thì còn lệ thuộc vào cái volume xịn cỡ nào nữa.Volume xịn nhất là volume không làm giảm âm thanh của hệ thống thôi.



Báo cáo các bác là đến giờ này thì phương án bỏ hết trở chỉ xài volume 250K đang là số 1,hơn phương án trở 100K + V.250K dù trở 100K là Vishay Bulk Metal Foil S102K/S102C resistor 100K 0.01%,Chỉ còn phương án cuối cùng là mình mới order 2 trở Tantalum Non-Magnetic 1W 220K.Và phương án này có lẽ sẽ là hợp lý nhất..



Xin chúc mừng bác....
Mong bác có sản phẩm ưng ý.... Qua đọc các bài của bác thấy bác là người kỹ tính.... Khoản này chắc còn phải học bác rất nhiều...



Chúc mừng bác đã có được trải nghiệm thú vị.



Dear các bác.
Em đang có ý định lắp con el84pp, tuy nhiên để ghép với mâm than cần thêm tầng phono mà lắp thêm cái phono rời rườm rà quá nên em muốn tích hợp CD và phono vào amply. Ngâm cứu mãi chưa tìm được mạch hợp lý.
Nhờ các bác có kinh nghiệm thiết kế dùm em mạch el84pp có thêm phono.
Biến áp: cao áp 300-280-0-280-300 150mA. Đốt tim 6.3 4A x 2. 5v 4A.
Opt 8K 0-4-8 ohm.
Cái này em đã quấn.
Đèn thì dùng 6P14P, 6H2P, 5AR4
Tks các bác.



Tất cả cái bác cần để làm việc này là 1 chuyển mạch ít nhất 2 tầng, hay nhất là 3 tầng vì: Nếu 3 tầng, bác chưa chơi Phono, 2 đèn cho phono vẫn chưa sáng, khg tổn hao tuổi thọ đèn và năng lượng nguồn.
Ngoài ra Nguồn của bác cần: thay vì ( 300-280-0-280-300 150mA. Đốt tim 6.3 4A x 2. 5v 4A.) sẽ PHẢI LÀ ( 300-280-0-280-300 250mA MIN . Đốt tim 6.3 6.4A min. 5Ц3C 5v 4A ). Nếu khg mạch bác làm ra sẽ bị lỗi nghe như SANSUIS 500 một thời sôi sục vì giá.
Hà nội con chuyển mạch này cỡ 60K đến 80K mạ bạc xịn loại 2H, dầy dặn và khg bao giờ có hàng Âu Mỹ China vì chưa có trên miền Bắc nhiều bao giờ. Núm hơi xấu: Mài đi, đặt tiện vỏ Teflon đẹp hơn " Kiều dương ô tránh nc ".



Vậy là nguồn của em chưa đạt tiêu chí. Cụ thể đèn phải sử dụng 4 đèn cho tầng công suất, 2 đèn tầng pre và 2 đèn tầng phono. Chuyển mạch từ pre sang phono để khi không nghe cd thì chuyển qua lp.

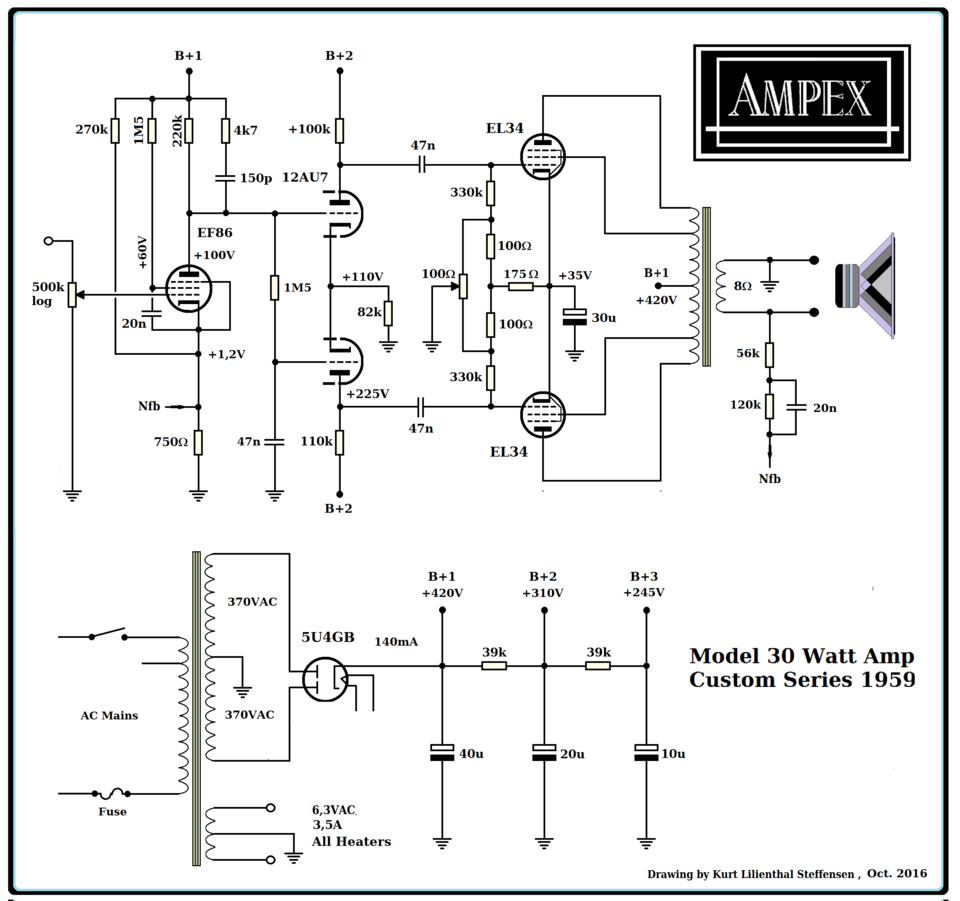

Biến áp nguồn của bác đã quấn dư sức dùng cho nhiều mạch EL84PP có cả phono, bác cứ nhờ bác Google cho sơ đồ mạch của vài chiếc amplifier của hãng thiết kế.

Tks for All.



Bác có thể giải thích tại sao Volume có trị số càng lớn càng hay không?



Biến áp nếu dùng riêng cho el84pp thì dư sức, em muốn lắp thêm tầng phono nên phân vân sợ cao áp dòng thấp. Bác nói vậy em yên tâm.

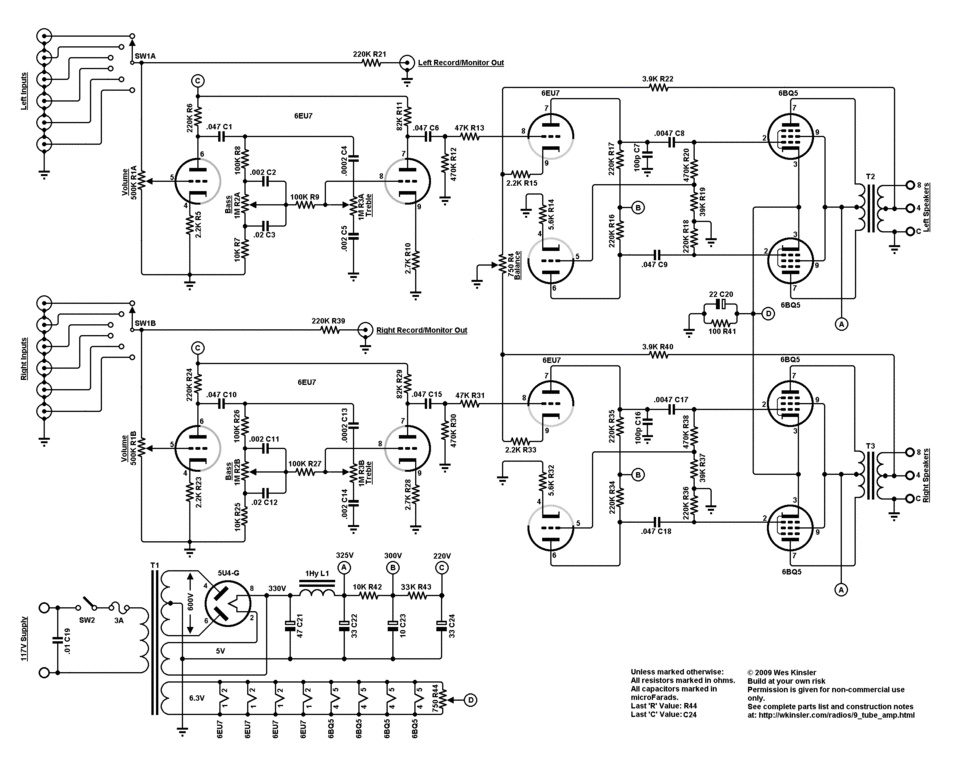

Em vừa lượm được mạch này không biết có phono không vì tầng này em chưa rành. Có chỉnh bass, tebre thấy cũng tiện. Nhờ các bác xem dùm. Tks.



Bác tính nhanh với sơ đồ " amply mạng này ":

Ý bác quấn 6.3 Vol như vậy chỉ có thể dùng 6H2P: 4* 0.3A= 1.2A
4 EL84: 4*.7=2.8 A chỗ này đã là 4A
2 đèn Phono: 2*.3 =0.6 A
Vậy min cuộn 6.3 VAC có khả năng cung dòng = 4.6A
Để đèn có độ sáng đều từ khi Power on và khg bị nóng khi chạy lâu, hèn ra = 6.3Vol, 5A
Để chạy Class A EL84, Uak =350-360 VDC, Ia=45mA 1 đèn ( Kể cả Ig2), khả năng cung dòng tầng CS ít nhất =45*4 =220mA ( Tôi đang chay, khg phải " Amply mạng " )

Nếu bác theo sơ đôi thiết kế khg dung 6H2 tại PI mà dùng 6H6, chô này ít nhất thêm 25-30mA và sợi đót thêm vào 0.3A nữa.
Bác chưa va amply cổ, các tầng phono tận dụng áp để đốt Heater nhiều con hèn lắm, tôi đang làm thêm nguồn 6.3Vol đây:


Lắp đi bác sẽ thấy, nguồn là trái tim của Amply, nguồn khỏe, amp càng vững bass nghe lấu càng ... khg sợ cháy nguồn.
Nên quấn 02 cuộn 6.3V 3A tách biệt khi cần nối lại thành 12.6 chạy 12AX7, còn phổ thông dùng 6.3 thì đấu song song.
Nguồn của bác lắp đc, nếu quấn rồi cứ làm VÌ ý đồ chuyển Phono cái quan trọng nhất là Chuyển mạch 2 tầng, 3 tầng là top bác chưa có.



Bóng EL84 theo em được biết qua file tìm trên Google thì công suất tiêu tán cực đại là 12 W, với chế độ như bác đang dùng: Uak =350-360 VDC, Ia=45mA thì công suất tiêu tán trên bóng cỡ 16 W; so với giá trị cực đại đã vượt quá cỡ 30 - 35%. Về kinh nghiệm thực tế, có thể bóng vẫn dùng tốt, nhưng về lâu dài chắc vẫn cứ nên tuân thủ đúng theo khuyến cáo của hãng thì vẫn chuẩn hơn?


Tks for All.



Theo kinh nghiệm em đốt 6p14p thì chạy 150% công suất bóng thì kg sao. Bóng âu mĩ em chưa có dịp đốt.
Bác ngựa ráp phono thì cứ tìm trên nét.
Em thấy vào đĩa than có khó tìm lối ra hơn là sumo...



Bác không đọc kỹ bài em post rồi. Đốt tim 6.3v em có 2 cuộn lận, mỗi cuộn chạy 4A. Em chỉ quan ngại Ia cho cao áp 150mA, nhưng qua tìm hiểu thì chạy áp150mA không được cao nhưng không quá thấp có thể nói là vẫn đủ để chạy 4 x el84.



Lối nào thì lối chứ cá nằm trong lưới rồi thoát sao được bác. Nằm yên thì dễ thở chứ cựa quậy là nhanh chết. Em chọn cái chết từ từ



Ua limiting 300v thôi bác. Ia 40mA là đủ rồi. Bác cho chạy thế kia mà tiêu tán cs 16w thì có mà giảm tuổi thọ của bóng.



Tôi thấy các bác lạ thật, tôi đang chạy cả vài năm rôi, hình ảnh đầy đủ, đo đạc rõ ràng mà vẫn lấy mấy sơ đồ từ xa xưa ra làm tin: Các bác nghe sướng cho ai? So với GK71, 845 cái nào ăn tiền điện hơn và ngồi nghe lâu hơn, ít ra mà tầm mùa thu, chưa nói mùa hè.



Ông nói gà:

Bà nói vịt:

EL85 không phải là 6p14p;
Đèn tư bản quá công suất thì toi sớm (và cũng chỉ ở amply ghi ta người ta mới khai thác đến 100% công suất). Đèn Nga phát xạ kém đúng công suất thì nghe không ra tiếng>để ra đc tiếng thế là ... tim 5v đốt 6v - 6,3v đốt 7v5 - công suất tiêu tán thì 150% - cho chạy “có mầu xanh ngọc” (thử đèn nắn 5z4s đốt tim 6v được tháng = đứt tim = nuôi shop)

Và đã đọc được ở đâu : “người Đức không đủ giầu để mua đồ rẻ”.
Cuối cùng là do người làm chọn thôi (EL84 hay làm 6p14p) nồi tròn úp vung tròn nồi méo úp vung méo mà.



Cái amply của Thi Văn chạy 6p14p dòng Ia cỡ gần 40 mA Ua 260,Uk cỡ 8V mà chạy khoảng 2 năm thì thấy đèn công suất đã hoạt động leng keng rồi cái này chắc không ít người đã gặp phải...
Còn theo sách giáo khoa của nhà xuất bản X.Y.Z xuất bản... thì người ta khuyên đối với bóng điện tử chỉ nên khai thác bóng ở khoảng 60-70% các thông số của bóng có thể đáp ứng để cho đèn làm việc được ổn đình và lâu dài...( kiến thức này người chơi đèn nên biết không thừa...)
Còn mang đèn điện tử ra mà làm đuốc thì nó vẫn cháy nhưng chẳng biết cháy được bao lâu và chắc chỉ béo shop như bạn Ngọc đã nói...



Em thấy ở chế độ class A thì như bác nói còn chạy Pushpull cao áp vẫn 300~320 Vdc đó thôi



Cuối cùng phương án trở 220K + Volume 250K = 470K để thay trở input 470K hoàn tất thành công sau rất nhiều phương án thử nghiệm:
1-giữ nguyên trở 470K và gắn thêm volume 100K; 250K
2-bỏ trở 470K rồi gẵn volume 100K; 250K
3-bỏ trở 470K rồi gắn nối tiếp trở 100K + volume 250K
4-bỏ trở 470K rồi gắn nối tiếp trở 470K + volume 250K
5-bỏ trở 470K rồi gắn volume 250K + trở 220k sau đường out của volume.
6-bỏ trở 470K rồi gằn volume 250K + trở 220K sau đương mass của volume.
Và phương án tốt nhất là bỏ trở 470K rồi gẵn trở 220K trước cọc in của volume +volume 250K.
Cảm ơn sự góp ý của tất cả mọi người.



Bác nên để thêm con trở thoát lưới tầm 820 k hay 1M theo phương án bác đã chọn cho đảm bảo thì hay hơn bác ạ....( có thể lại làm cho bác phải hiệu chỉnh lại tý...)



Nếu muốn làm phono, nên thiết kế riêng cho cuộn đốt tim đèn phono, và khi cần để nắn DC. Theo em thì nên vậy. Bác quấn đc, tiếc gì vài cọng dây đồng



Ừ theo mấy máy đồ hãng họ làm phần phono, pre đốt tim riêng và có phần hơi đặc biệt và dùng DC như bạn nói..... Nghĩ mãi mới ra à hóa ra cũng là một triết lý...



Tks cụ nhé. Đang suy nghĩ về đề xuất của cụ thì chợt nhớ có cục nguồn quấn chơi đã lâu, vậy là có thêm cuộn đốt tim. Phe còn hổng tiếc, tiếc gì mấy cọng dây đồng. Chassis lại tăng ký
