Trước em cũng có đo thủ công bằng máy này em cho máy tính phát sóng sin với 1 tần số em đo sóng ra và thay đổi tần số dần dần đến khi biên độ sóng ra giảm nhưng cái này chỉ đo cho vui thôi bác vì nó chưa có dòng DC chạy qua nên mạch từ kg bị bảo hòa kết quả đo kg đúng với thực tế.



Chuẩn đó bác! Nhưng em thấy nó là cơ sở bác ạ. Chớ nhiều khi ko biết tin vào đâu. Đến lúc mắt thấy tay sờ thì cũng mệt dã dời. Hihi



Có dòng DC hay không có thì khi đo nguội sóng sine nó vẫn vậy. Chỉ là khác công suất khi có DC.

Chỉ khác khi đo nguội kg có bóng và có bóng vào thôi.
Mạch khác dãi tần khác. Ráp kg đúng dãi tần hẹp.

1 là vững lý thuyết rồi cân chỉnh.
2 là lọ mọ ráp rồi cân chỉnh đến khi nào dãi tần nó dãn ra đủ vào vòng gởi xe..



Khi đo thử OPT, kết luận "Có dòng DC hay không có thì khi đo nguội sóng sine nó vẫn vậy" sẽ khách quan hơn khi có thêm số liệu thực tế đo kiểm. Nếu được: nhờ bác cho xin sơ đồ mạch đo và kết quả đo kèm hình ảnh.

Tks for All.



Em dân ngoại...điện tử nên để dẫn giải về vấn đề này hơi khó..
Em đo nhiều rồi. Lấy el34 làm khuếch đại. Đưa sine vào. Test opt.
Lí thuyết tube khuếch đại đủ dãi tần audio...theo em là hơi dư vì tube làm điều này cũng dễ.
Sóng sine out khi có dòng DC sẽ bị méo hơn khi kg có dòng DC.

Và khi lấy dãi tần 20hz và 20khz. Thì công suất sẽ giảm nhiều khi có dòng DC.

Em chia sẽ sinh nghiệm thôi chứ cần dẫn chứng em chịu.
Cục fe 32x50 khi có dòng DC ngoài 10wat sóng sine ở 20hz méo nhiều

Các bác tổng hợp kinh nghiệm mấy lão đi trước mà mần thôi.
Viết nhiều trên này rồi em kg dẫn lại nữa..



công suất giảm tức là biên độ giảm đấy bác hay nói cách khác là nó làm suy giảm tín hiệu theo tần số là ảnh hưởng đấy bác



Dòng DC lấy mất từ thẩm của biến áp chứ kg ảnh hưởng dãi tần.
Thì giảm biên độ là giảm công suất rồi. Nhưng kg phải giảm dãi tần cao và thấp.
Dãi tần cao và thấp nó bị chính cách quấn opt gây ra và bóng trước nó.

Khi ráp vào mạch. Tăng dòng DC. Sine tại 20hz sẽ méo. Lúc này phải giảm công suất. Nếu hạ công suất đầu ra khoảng 50% công suất opt. Tăng hay giảm dòng DC của bóng. Thì dãi tầng vẫn kg ảnh hưởng.



em chỉ mới tới đây!!!!!!!!Hôm trước quấn biến áp kg tính toán kỷ quấn thiếu 1 cuộn đốt tim cho đèn nắn tầng 300B tức muốn điên.



Cố lên bác..đốt riêng cũng tốt mà.



nhưng tốn thêm công thêm diện tích cho cục nguồn, trong khi đó cục nguồn đã quấn chỉ cần quấn 9 vòng là đủ



Bác phải dỡ nguồn ra quấn thêm cuộn đốt tim thôi, nhưng nếu cửa sổ đã kín rồi e rằng việc này cũng khó thực hiện, bác mà ngâm cả cục nguồn đã đóng fe thì việc tháo ra ráp lại sẽ không được khít fe như ban đầu, lại có thể bị rung, nóng, ù...
Nếu sử dụng đốt riêng như bác @hoangphung cũng tốt như sẽ phát sinh thêm rất nhiều vấn đề. Công sức, thời gian, vật liệu, thiết kế lại chassis...
Bác có thể kiếm cục đốt tim quân sự vì cục này nhỏ gọn sẽ không ảnh hưởng nhiều tới việc phải bố trí lại chassis. (Contest Sumo 2019 đang hưởng ứng 7x7=49 đó bác)

Bác cân nhắc pa nào tối ưu thì thực hiện. Cố lên bác, em vẫn luôn theo dõi và ủng hộ bác.
P/s: Bữa trước thấy bác cho hát rồi, sao giờ lại thiếu 1 cuộn đốt tim.



Em cho thêm biến áp đốt tim. Nghỉ đến cảnh rả vecni ra rồi tháo phe em cảm thấy ngán ngẩm chư có 9 vòng thì quấn cùng lớp với các cuộn đốt đã quấn vẫn được.



Các bác cho em hỏi nếu chuyển qua đốt tim cho 300B bằng mạch Rod Coleman thì có dùng chung với cuộn đốt tim cho 845 được không ạ (vẫn đủ dòng cung cấp). Cảm ơn!



theo em biết là kg được. mỗi bo rod một cuộn riêng.



em cứ ngỡ các bác chuyển qua đi buôn thuốc Hero rồi chớ.....



Ông này chắc trong nghề .nhìn cái là hình dung ra ngay



Fe nhà máy nó đóng còn tháo ra được, fe bác vào thì ăn thua gì mà ngại

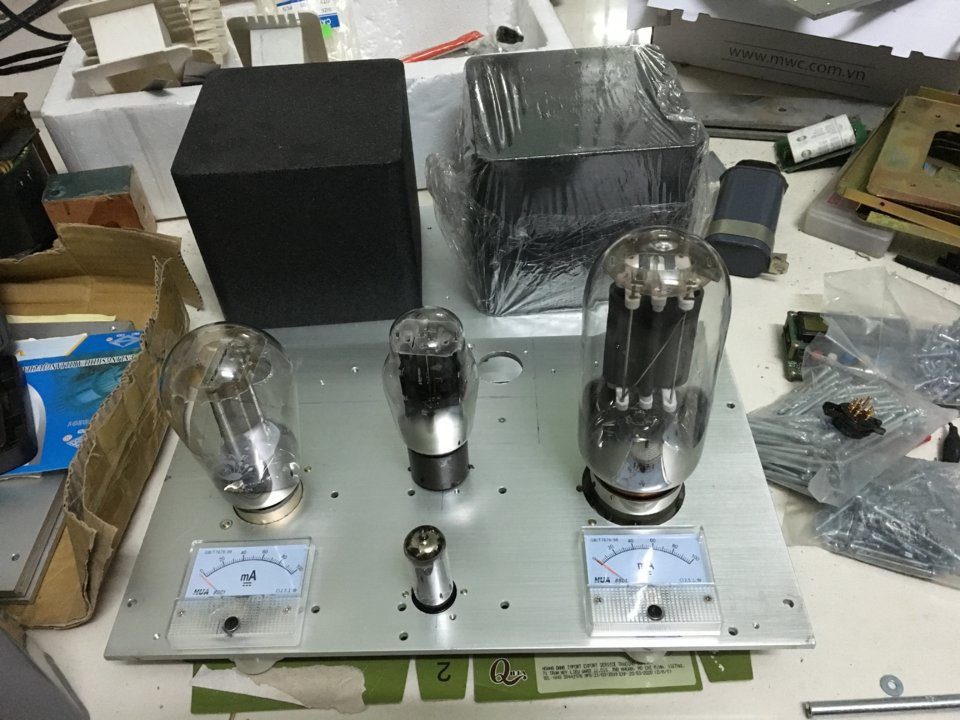

mới được tới đây! khoan mấy cái lổ bắt vít đế đèn khó thật lệch chút là đèn lệch tâm xấu

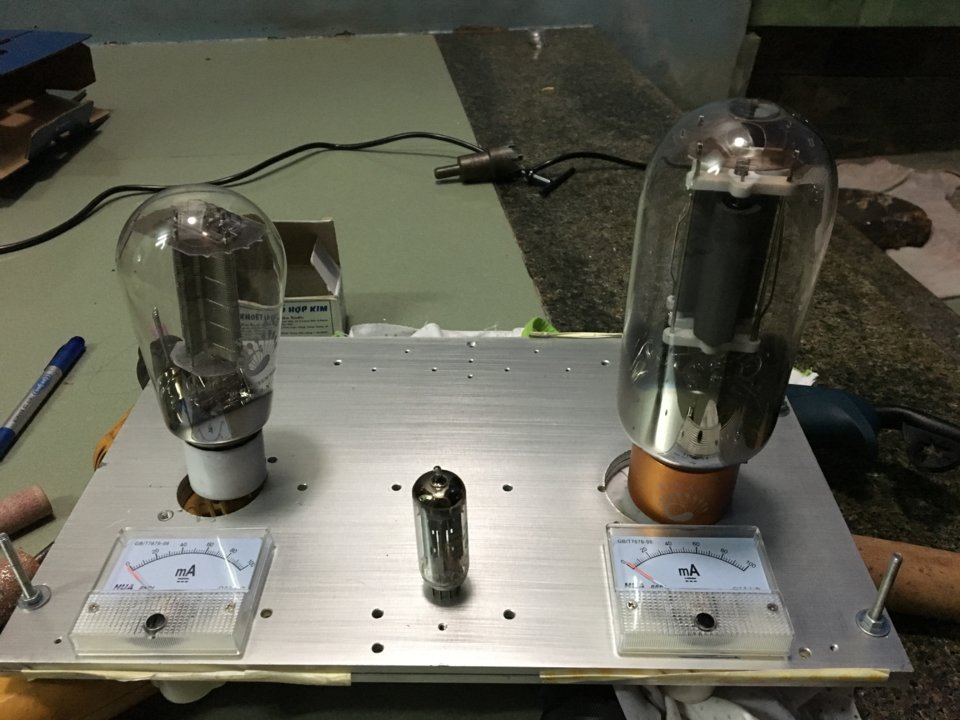

Tưởng chừng khoan mấy lỗ bắt vít đơn giản vậy mà cũng rắc rối phết. Khoan thủ công đòi hỏi quen tay, trước lúc khoan phải định vị chính xác làm mồi trước. Có máy khoan bàn và eto kẹp thì đơn giản hơn.
Trước mới làm em cũng bị lệch sau phải kiếm miếng đế gia công sẵn để che khiếm khuyết.



Thấy các cụ làm Sumo, em cũng nóng hết cả người. Tính đi tính lại năm nay em chưa mần đc cái tube amp nào. Phấn đấu mỗi năm làm đc nửa con amp, em lôi cặp GM70 ra ... ngắm 1 hồi rồi cất tủ
Lý do là tính làm GM với OPT fe 40x60 mà hôm trước thấy cụ Phụng nói láng máng là ăn công suất lớn khó quấn SE đạt giải tần. Em cũng có đọc vài trang lõm bõm về quấn biến áp nên ... ko đủ tự tin để mần.
Thôi thì tự an ủi mình là cái amp này chỉ để nghe vài bài trước khi đi ngủ, cần chi làm sumo cho khổ cái thân.
Sumo ko làm, chim ưng cũng lười, chim chích em ứ thèm làm, em đã làm là làm ... chim gà con luôn, hay dế con thì đúng hơn.
Với thiết kế OPT SE cho mạch dưới 1.5W, nghe bộ em tự tin quấn hơn. Thế là chiến.
Đặt cái đồng hồ trên ị bậy mà lâu về quá, chẳng có gì đo nguội cặp OPT, em gắn vào chassis, mai mốt đóng điện đo nóng luôn



Thôi thì ko làm đc Sumo, em làm tạm vài quả tube susu vậy



Đo dãi tần tại 1w mà yếu vậy....

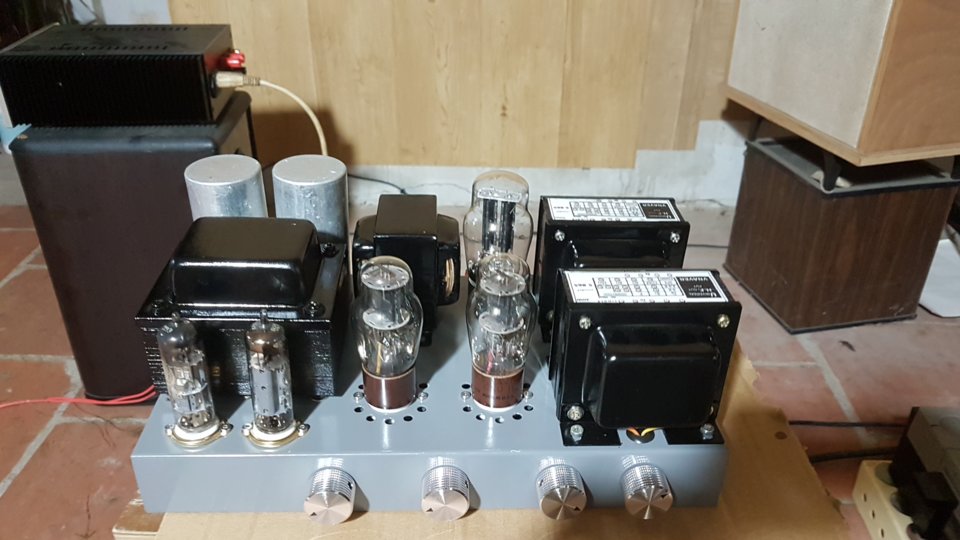

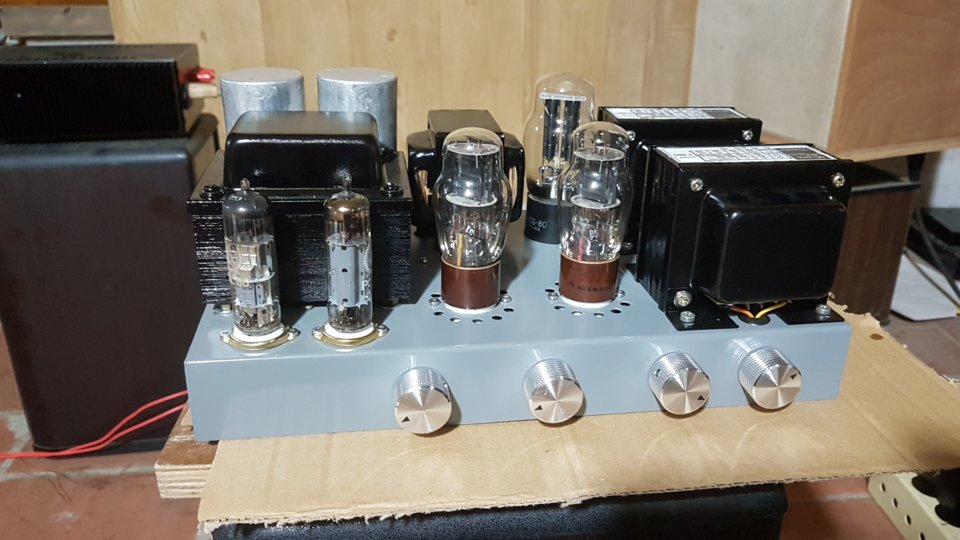

Ampli chuyến này đẹp hẳn ra rồi đó. Giống đồ hãng...diy.

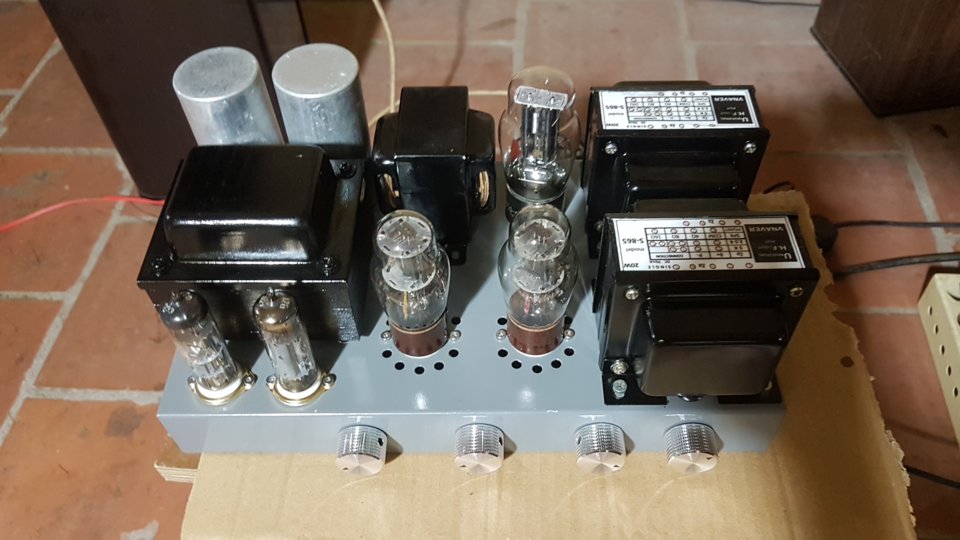

Nhìn cái OPT của bác sao giống đồ hãng quá có đủ nhãn.



ko những đo, mà chuyến này nghe ở dưới 1W luôn, tầm 10 trở đi mới nghe cụ ạ. Nên mới ứ thèm làm sumo

Em nhái ngoại hình U808 mà, kích cỡ gần như giống, nhãn có mấy đường đấu nối sơ cấp cho dễ nhớ. Em nhái vì em cũng đang âm mưu ship cặp đó về, thay vào thay ra cùng cỡ cũng dễ dàng, rồi nghe xem ra răng. Biết đâu được mình cũng hay như nó thì trúng mánh



Bác ship về mà hay hơn, không hay bằng nó thì... hay hơn nó đưa em cái nó, nó hay hơn đưa em cái không phải nó



Bác nhìn thấy rồi đó. Cái amp tube còn được như hãng thì cái tem OPT có xá gì.
Đợt này Cụ @rock0em_h_x diy ngon quá. Y chang mấy ông nhật bổn.
Còn cái gì gì đó có mầu vàng sữa một bên có đợt thấy nổi lên xong chìm nghỉm tới giờ luôn.
