giải phẩu choke xịn của Nhật quấn rất kỷ giữa các lớp đều có giấy dầu cách điện 0,02mm



Khi quấn Choke, em cũng lựa chọn cách quấn xếp lớp và lót giấy cách điện mỏng. Vì xếp lớp sẽ tận dụng được diện tích cửa sổ bộ lõi, đạt tối đa số vòng và cuộn dây trông cũng đẹp. Mặt khác cỡ dây quấn cũng lớn lại quấn một lượt không phải ra dây như Opt nên cũng không mất nhiều thời gian.
Bác cho hỏi máy quấn này bác sở hữu lâu chưa và mặt chia hiển thị vòng bên trên (từ 0-99) có còn nhìn rõ không.



nhìn rất rõ máy này có tuổi đời trên 20 năm từ thời còn đi học nhưng dùng rất ít



Em hỏi bác vậy vì em cũng sở hữu một cái như vậy từ thời còn đi học và dùng tốt đến bây giờ. Mặt chia trên của em đã mờ theo năm tháng, em đã thiết kế lại mặt chia trên Autocad. Mỗi lần in ra một bìa rồi cắt dán đè nên mặt chia cũ, nếu cũ em lại thay mới ngay. Bìa nền vàng vạch chia màu đen dán phủ băng keo nhìn rất nét. Em cũng cho một số bác bìa in hoặc file này để nâng cấp máy quấn loại cổ này .



những người giỏi là kẻ thù của những thằng dốt như em:

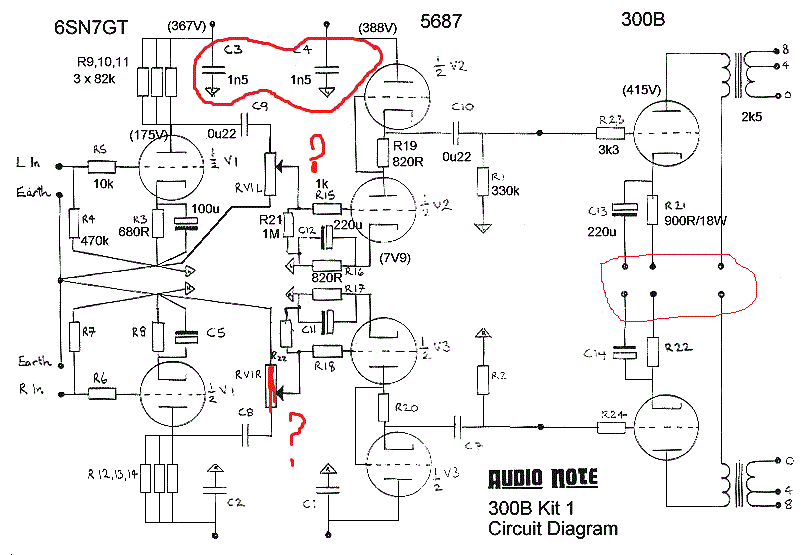

các bác cho em hỏi giá trị của C3, C4
chiết áp = bao nhiêu K vậy.
6 cái dấu chấm trong hình (khoanh màu đỏ) đấu vào đâu ạ.
thanks for all



Em trả lời cho bác.
Trên này không có kẻ thù, bác đọc kỹ tiêu đề topic.
* C3 = C4 = 4.7nf/500v
* RviL = RviR = 100k
* 2 chấm ngoài cùng (OPT) ra B+ sau choke
* 4 chấm còn lại về mass (cho nó mát)



vâng, 1n5 bác dịch sao ra 4.7nf được vậy
em đính chính lại là những kẻ hay viết tắt là kẻ thù của những thằng dốt.

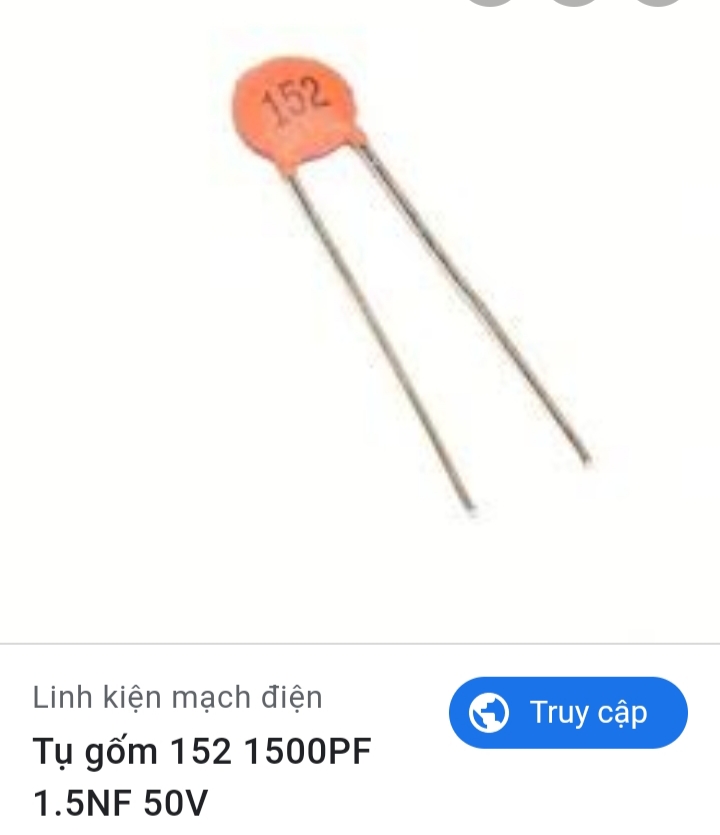

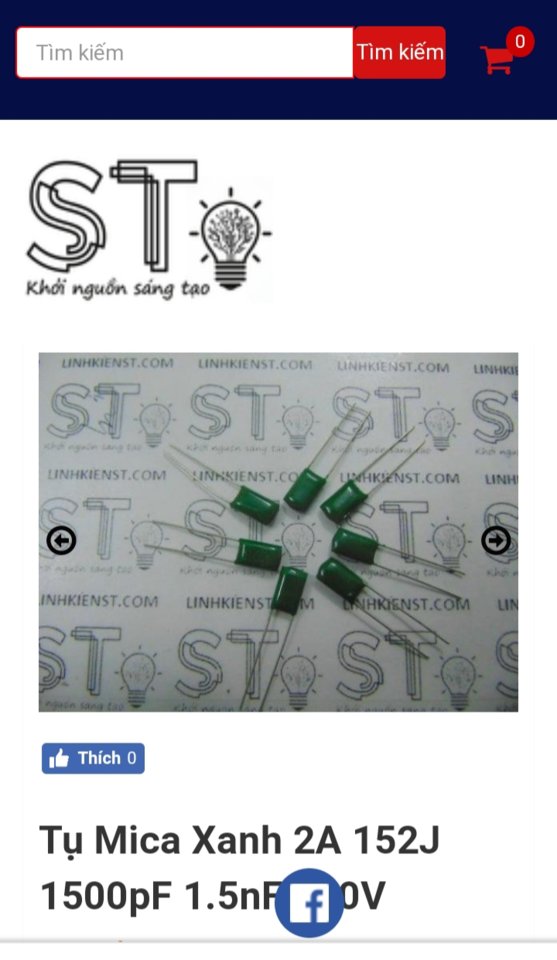

1n5 không phải là viết tắt nhé bác. Đó là ký hiệu của tụ, tùy theo cách đặt của nhà sản xuất. 1n5=1.5n=152=1500pf=0.0015uf
Và tụ này có thể thay thế tụ như em nói trên.



Về giá trị thì tụ 4.7nf (4n7) lớn hơn 3 lần tụ 1n5
Còn dùng mấy cái tụ này vao vị trí đó làm sao được bác. Bác đưa cái hình này lên anh em newbe lại nhầm khi kiếm linh kiện



Tụ ấy có vai trò là decoupling cho phần nguồn cao áp thôi, nhiệm vụ của nó là mắt lọc tần số cao cuối cùng cho nguồn cao áp, tiện thể vì gắn ngay gần chân đèn nên sẽ cung cấp dòng cao áp cấp kì cho đèn. Giá trị tụ ấy không ảnh hưởng đến mạch, nên không cần miễn cưỡng đúng giá trị đó, miễn là đừng nhỏ quá, 4.7 nF là hoàn toàn ok, thậm chí còn tốt hơn.

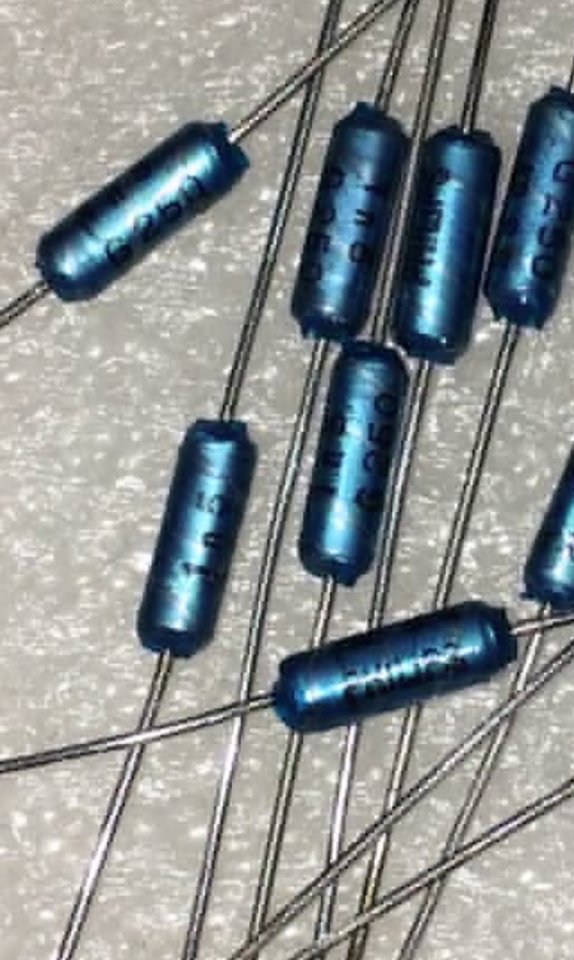

Bọn audio Note này dùng 1.5nF có lẽ bởi vì họ muốn dùng tụ silver mica ở vị trí này, và 1.5nF silver mica là tương đối hợp lý về giá.

Ngoài ra, chú ý hiệu điện thế tối đa cho con tụ này, tốt nhất là 400V đổ lên. Nếu dùng silver mica thì thoải mái vì chúng chịu được 500V



Đồng quan điểm với bác @trung224
Còn mạch bác @netnomas đưa lên chính là nó đây

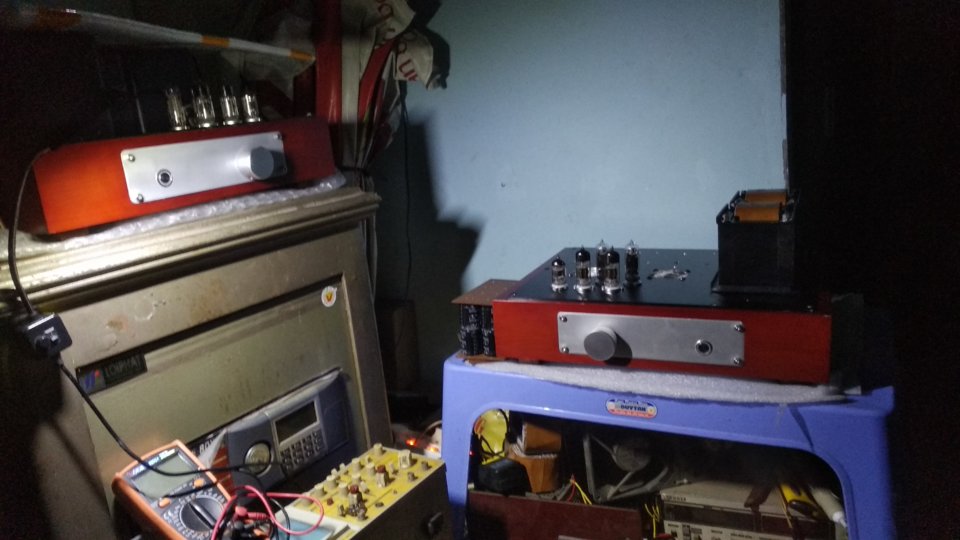

Mạch này các cụ trên này lắp nhiều rồi, cũng đã sản xuất pcb phát hành. Các bác có thể ngâm cứu thêm.



hiểu rồi, nghĩa là không phải kiếm i chang giá trị trong mạch.



hiểu rồi, nghĩa là không phải kiếm i chang giá trị trong mạch.

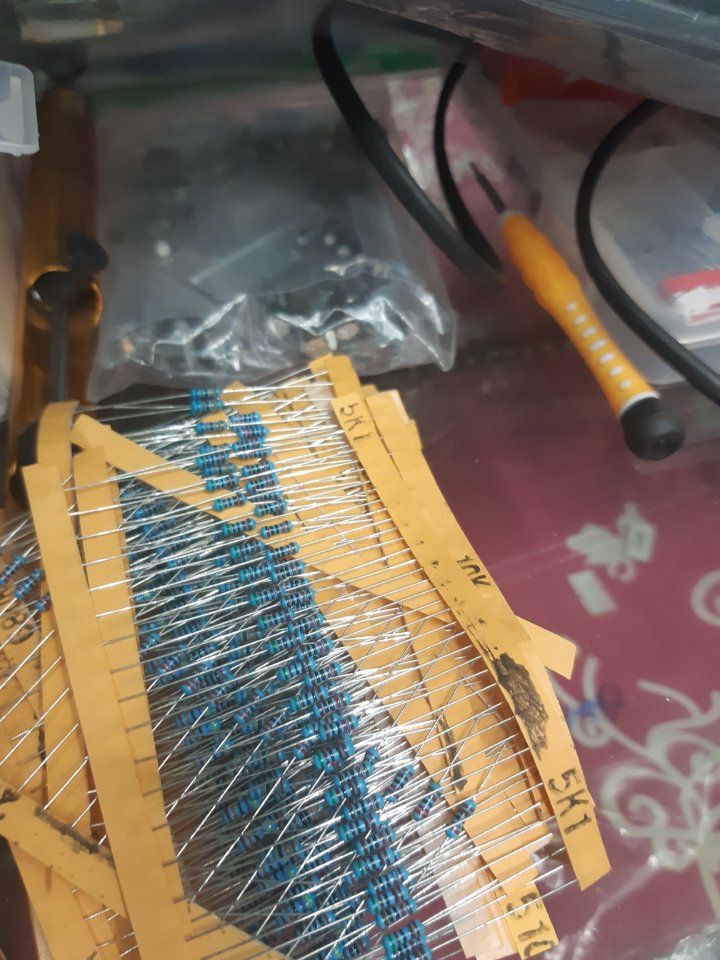

vâng, vậy nó có nhiệm vụ lọc nhiễu cao tần.... vậy thì chưa cần vội. Vì hỏi mua 1, 2 con họ không thèm trả lời (mất công đi ship)... em ko biết em mua 1 mớ điện trở 1/4w (600 con các loại về trả dùng được )

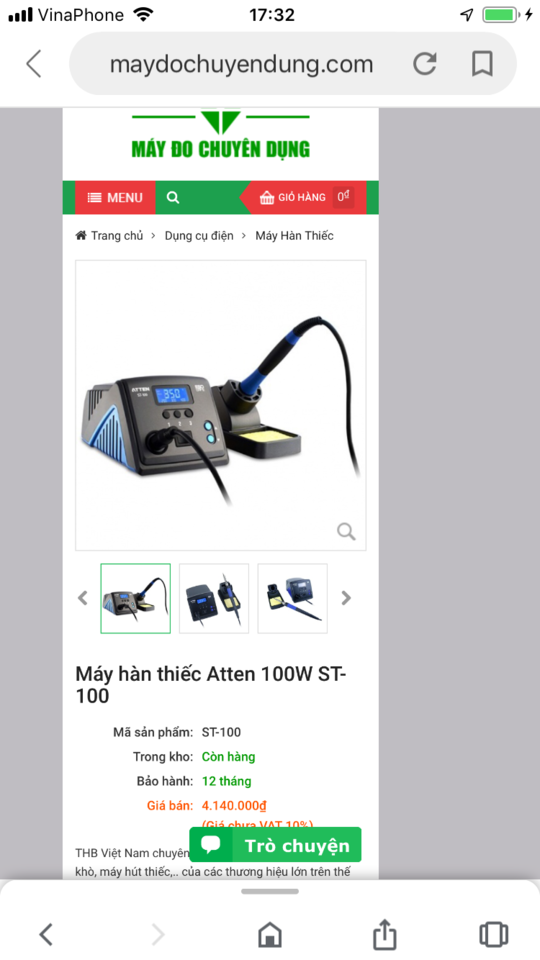

Mình đang muốn mua cái trạm hàn 100W như hình
