Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

Bác tăng lên 1000V thì phải thay cặp tụ có điện áp chịu đựng ít nhất lên √2 điện áp nguồn, hoặc thay 4quả tụ 350v đấu nối tiếp vào, à quên, lúc đó phải chọn mỗi quả là 200u thì mới được 50uf



Cảm ơn các bác vì giờ mình mới hiểu sơ sơ hai con trở này,lúc trước cứ tưởng nó là trở giảm áp tí nữa thì mang họa rồi.giải pháp dùng trở vẫn đỡ tốn kém hơn thay hoặc nối tụ nhiều nên mình muốn thử trước,Chiều nay đi tìm trở để theo cả hai giải pháp của bác @hoangphung và sơ đồ trên nhưng không có những trị số đúng nên phải xin ý kiến các bác 1 lần nữa:
-Theo ý của bác @hoàngphụng thì 4 con 330K 3W nhưng chỉ có 3 con 330K 5W nên mình đành mua 2 con 330K 5W và 2 con 330K 2W.Không biết có được không?và nếu được thì nên gắn 2W ở tầng đầu hay tầng sau?
-Theo cái sơ đồ có 2 con 680K vì không có nên mình mua đại 2 con 220K 5W và 470K 5W dự định là ghép nối tiếp 220K +470K=690K không biết có được không?
một lần nữa xin cảm ơn các bác rất nhiều.



Mấy con điện trở này có 2 công dụng: cân bằng điện áp trên 2 tụ và xả điện áp tích trên tụ khi tắt nguồn, nên bác cũng đừng bận tâm quá nhiều về nó bác nên quan tâm đến điện áp chịu đựng của tụ bằng với điện áp nguồn tèo tụ như chơi!



Mấy con trở mắc // tụ nguồn được gọi là trở xả, chỉ có tác dụng làm xả DC cho tụ nguồn khi tắt amp chứ ko can thiệp vào mạch điện nên có thay đổi trị số trở này cũng ko có tác động gì đâu bác ơi.



Mình cũng thắc mắc tại sao áp ở hai con tụ đầu trước choke không có trở và áp ở 2 con tụ sau choke có trở lại chênh nhau nhiều?



Bác đo điện áp 2 đầu choke xem nó ăn bao nhiêu volt là biết liền chứ gì.



Hình như mod trả lời phần này chưa đủ tác dụng của mấy con trở ở vị trí đó...



Tụ đầu nó là mạch nhân áp bác ạ, chứ 400v sau nắn lọc mà tận 990v



Con 470k 3w là trở xả

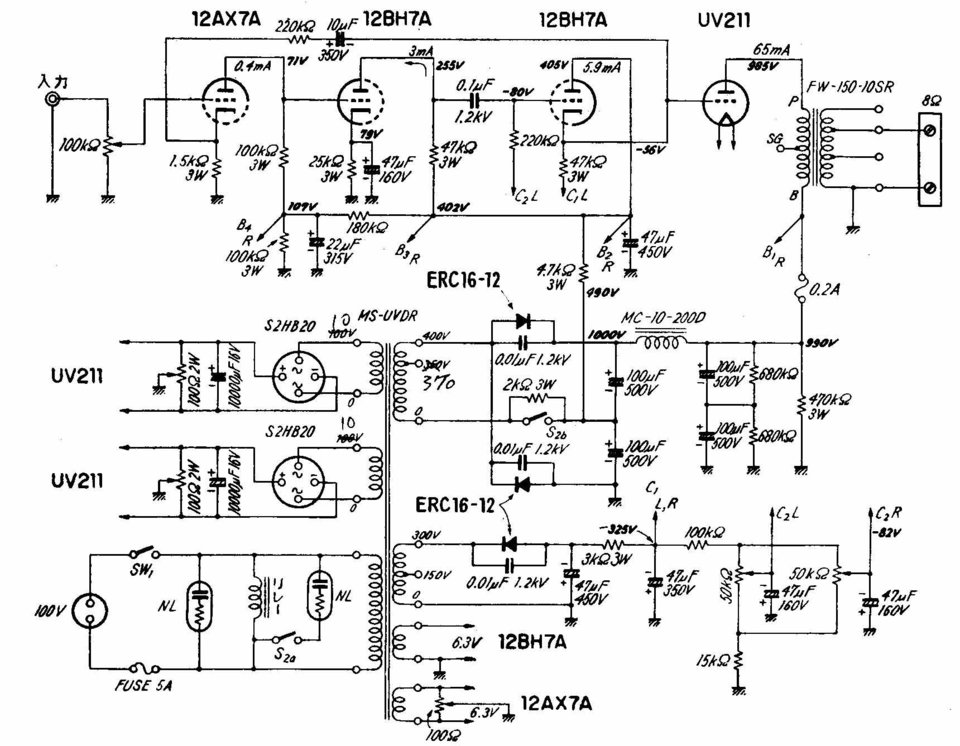

ở cái mạch này xài diot đơn nên trước choke có ghi 1000V và sau tụ trở là 990V .còn của mình xài 4 diot đơn nên 370V thành 1020V rồi.



Bạn nên xem lại lý thuyết tụ mắc nối tiếp như thế nào đi nhé... Không có nhiều khi lại hối không kịp bạn ạ...



Bác biết thì giải thích cho em và mọi người biết chứ bác toàn đặt câu hỏi?
Vậy con trở 470k 3W trong mạch có nhiệm vụ gì ạ



Bác ấy chuyên gia giúp mem bằng cách đặt câu hỏi. Và đến nhà bác ấy mới có câu trả lời...



Không phải vậy đâu bác, là mang đến nhà bác ấy giúp cho ý mà



Ý của bác là em lấy 4 con tụ 200uf 350V mắc nối tiếp thay thế vào vị trí của 2 tụ 100uf 500V ở trên mạch điện là sai à?
Hay theo ý kiến của bác là :
" hai tụ lọc sau đang đấu nối tiếp có thể biến đổi thành 3 con tụ 220uf/450V nối tiếp nhau."
Mới là đúng



Hôm nay đo kiểm lại thực tế thì đúng như mod @BachDuong và bác @oneclicklogin nói mấy con trở này không liên quan đến điện áp vì đo thực tế điện áp giữa trở đầu và trở sau cũng như giữa hai đầu choke tương đương nhau.Mình bị lẫm lẫn vì hôm trước đo điện áp giữa choke và cực p của đèn có điện áp chênh nhau.Xin cảm ơn tất cả.



Merry Christmas



Có thể ghép song song bóng để tăng công suất không?
Mình đang xài ST70 đã chuyển sang chế độ PP Triode về âm thanh thì rất hay nên không trở về nghe chế độ PP Ultraline được nữa.Có một nhược điểm duy nhất là những lúc cao trào hơi bị rè có lẽ là do công suất hơi yếu mà lúc trước ở chế độ Ultraline nghe lớn hơn nhiều vẫn không bị.
Mình nghe nói có thể ghép song song bóng để tăng công suất nên thấy ham quá vì nếu mình đầu tư thêm 4 bóng EL34 và một số linh kiện cần thiết mà có thể tăng thêm một chút công suất nữa thì quá tuyệt vời chưa phải mơ tới 211SE vội.
Chỉ vì dốt mà hay thích mày mò nên lại vào đây xin các bác cho ý kiến và chỉ dẫn.Xin cảm ơn.

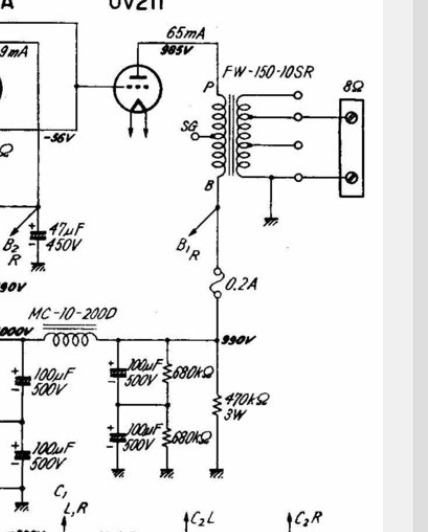

Cụ Phụng mới nói đúng bản chất cặp tụ 680k cụ, nó đơn thuần là cầu phân áp dùng gim áp ~ 445v trên mỗi tụ. Khi làm mạch này cụ match cặp trở đó để chia đều áp do áp rớt trên mỗi tụ gần bằng áp danh danh định của tụ rồi.
Trở 470k 3w nằm trong mạch lọc LCR.
Mạch này em thấy có điểm đáng chú ý là người ta chơi tận 3 mắt lọc AC .



Ghép song song thì thêm công suất. Nhưng đối với máy hãng thì nguồn. Choke và opt đã quấn theo máy. Nên muốn thêm bóng thì quấn lại nguồn và opt.



Mình dự tính thế này có được không bác?
Trước mắt tìm mua cục nguồn chủ yếu cho đốt tim.Vì cao áp và OPT xử dụng cho PP Ultraline tốt nên hy vọng là đủ.



còn nếu cần thiết thì thêm phần cao áp ghép song song có được không?Còn nếu buộc phải cuốn lại OPT thì chắc mình chưa dám theo.



Em kg dám chắc hãng nó cuốn dây opt có dòng dư. Lỡ nó đứt thì coi như tiêu.
Nên phương án để nguyên vậy là tốt nhất.
Thường nghe nhỏ về đêm thì chạy triode. Nghe lớn thì chuyển UL. Chịu vậy thôi.

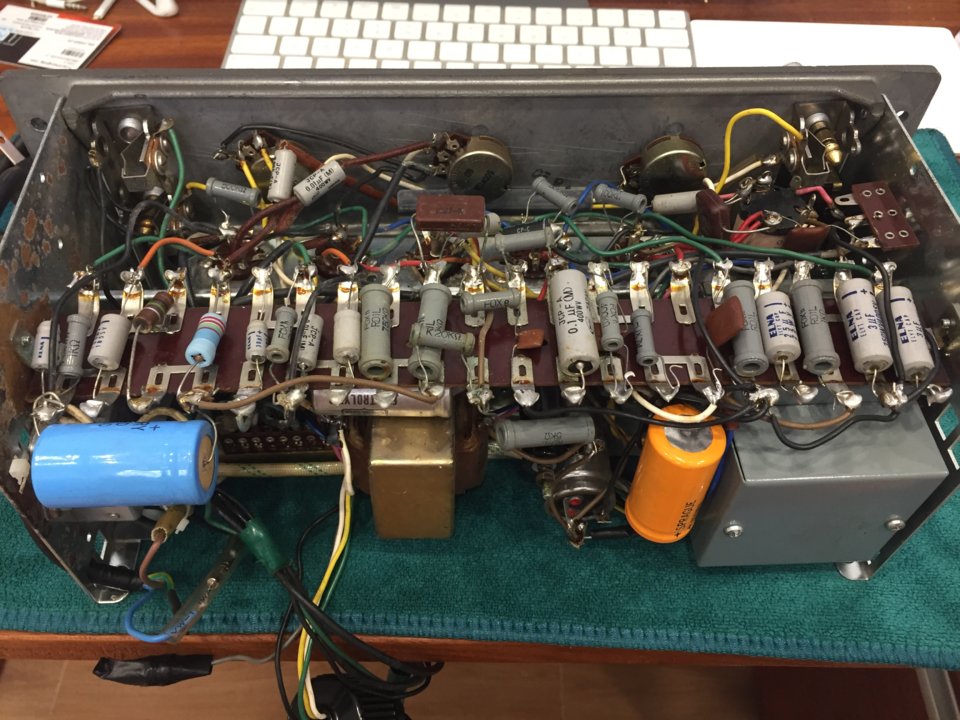

Chào các bác! Lúc đầu em dự định tự học và làm cho ra trò một cái ampli để nghe nhưng đến khâu nguồn, opt,choke...

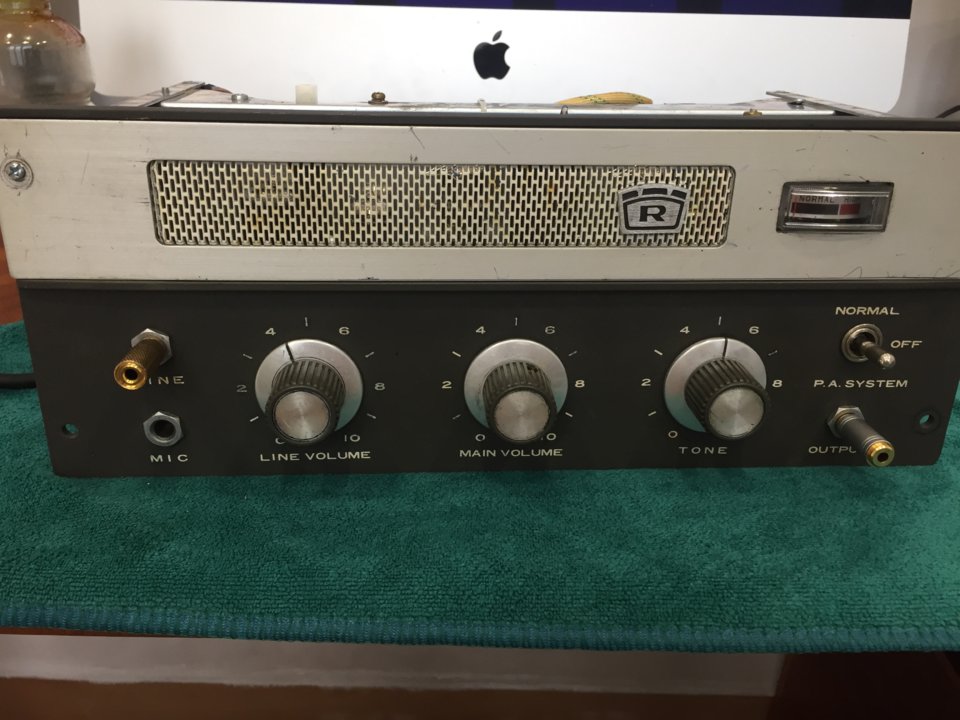

đuối quá nên em chạy đường tắt là mua trên ebay về vọc vạch, tha nguyên cục sắt về cắm điện các đèn sáng em cấp cấp ngõ âm thanh vào và cắm thử loa im re không thấy gì.... nhờ các bác chỉ giúp em đấu nối dây âm thanh vào và ra ạ.
Con này em tra bác gồ có một số trang nói là akai m8... chạy bóng 6au6 , 6x4, 6ar5, và bóng el84 em có nhìn sơ đồ nhưng làm mãi không thấy hát hò gì.



Cục này châc là pre hay sao ý
